Que hago mal?

Kike
#1 por Kike el 24/10/2016

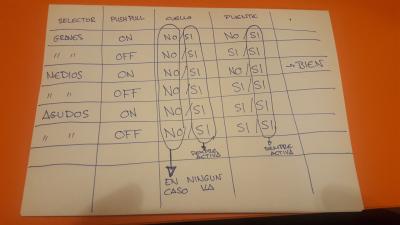

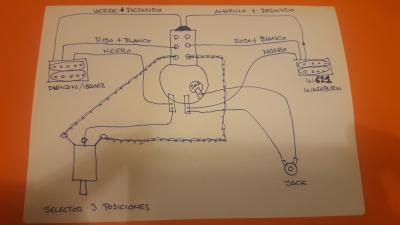

Muy buenas señores. Pues el caso es que me ha dado por hacer un cambio de pastillas a mi washburn n1 custom y lo he hecho yo todo. Ahora vienen las dudas por que algo he conectado mal seguro y seguro que es cambiar un hilo por otro y ya está pero como estoy bastante pez en esto ahí va la pregunta. Que esta mal? Adjunto unas fotos de los esquemas. Gracias de antemano
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    269 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
KuRi
#2 por KuRi el 24/10/2016
Hola compañero, ese esquema no es correcto. Las salidas de las pastillas deben ir al selector, y la salida del selector al pote de volumen.

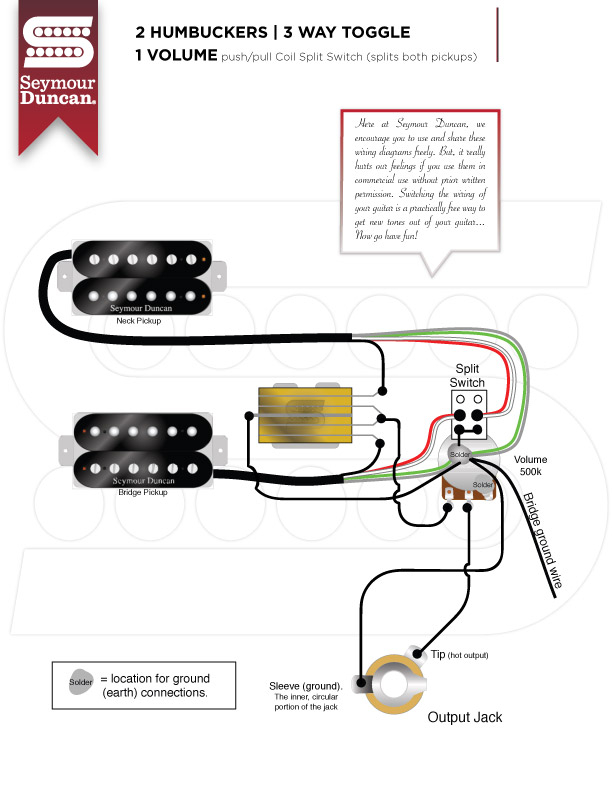

Aquí te dejo el esquema correcto:

Subir
3
Kike
#3 por Kike el 24/10/2016
Mil gracias Kuri voy a probar a soldar de esa manera. Y luego haré un testeo. Genial por que ese esquema es el que andaba buscando y no la he podido encontraba. Thanks
Subir
Kike
#4 por Kike el 24/10/2016
Bueno Kuri ya eata soldado todo según el esquema y funciona a las mil maravillas tal como debería haber sido desde un primer momento. Ya sabes el dicho Manolete te si no sabes torear pa que te metes jajajajaja. Ahora a darle caña a mi N1 custom. Gracias mil.
Subir
KuRi
#5 por KuRi el 24/10/2016
Me alegro mucho de haber podido ayudar, la verdad es que no sé cuantos circuitos de todo tipo llevo ya montados, ya hasta diría que los hago sin mirar el esquema porque entiendo lo que estoy haciendo, jaja :D

A disfrutar de esa máquina renovada!
Subir
Kike
#6 por Kike el 25/10/2016

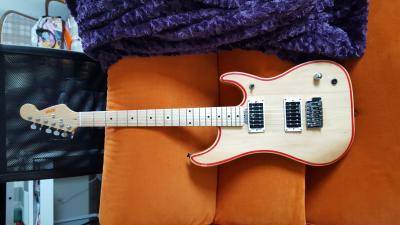

Gracias Kuri me has sido te total ayuda. Ahora está completamente renovada y la verdad es que tiene un sonido y un tacto que no me esperaba.
Archivos adjuntos ( para descargar)
Subir
