haciendo mi guitarra, saldra???

#1 por almni el 30/03/2009
hola,como va?' hace un tiempo q me decidi hacer mi propia guitarra la cual en un principio hiba a ser una red special (porq era el unico plaano q habia conseguido y muy malo de porcierto jajj) pero con el tiempo le fui cambiando algunas medidas como el largo y el ancho y despues le hice una pequeña modificacion a los cuernos.

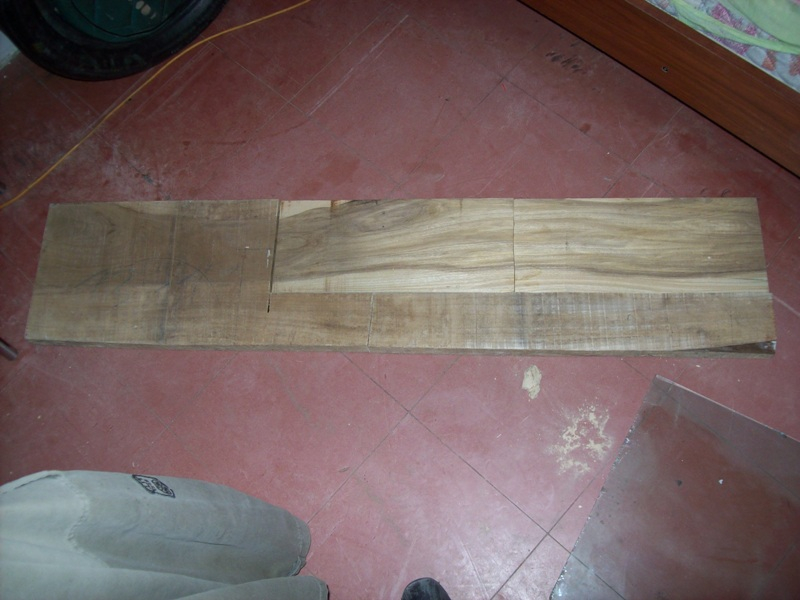

la madera q use es peteriby es una madera semi dura de una linda beta (para mi gusto) compre un tablon de un 1,5m x 0,29m como el ancho no me daba para lo q yo queria tube q mandar a cortar dos cachos de 16 cm aprox y q me los cepillen

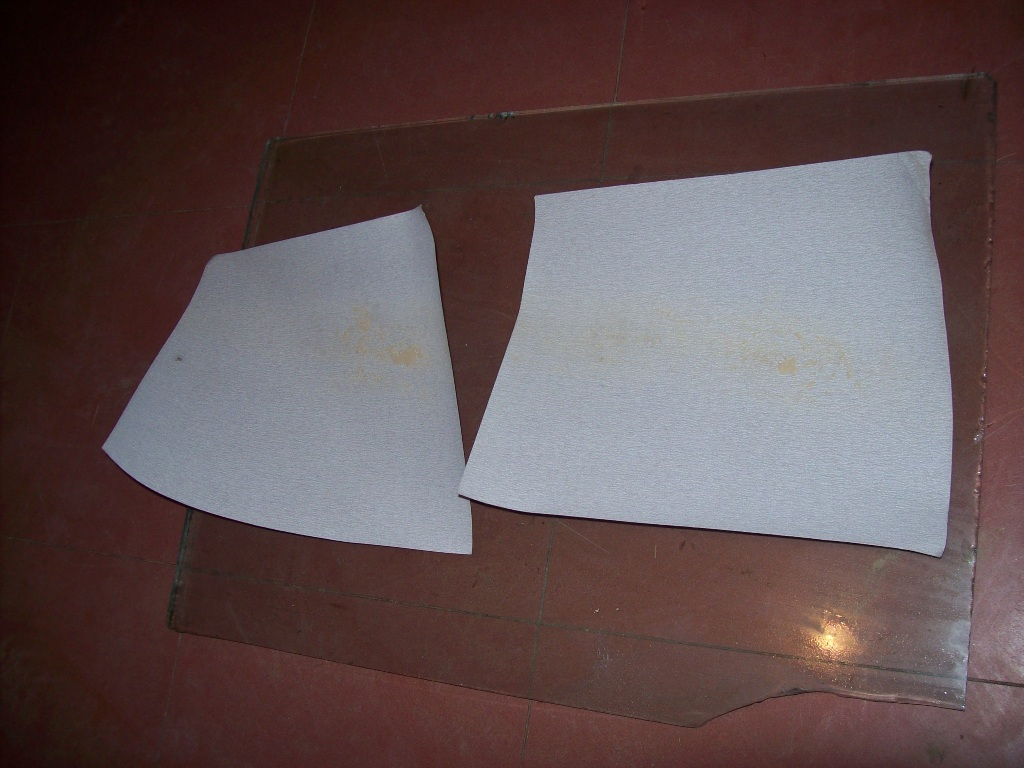

luego utilice un cacho de vidrio bastante grueso de unos 12mm o mas (nunca lo medi :D)donde les pegue unas lijas para poder emparejar los cantos de las maderas para poder encolarlas

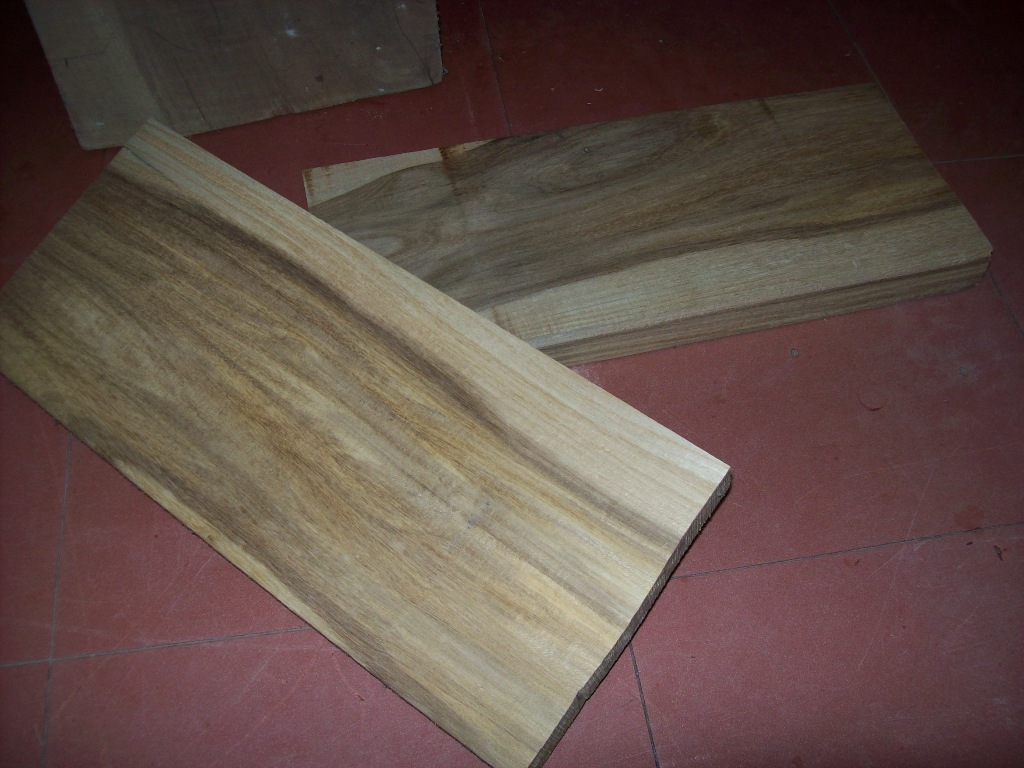

de un lado y del otro4146349d0d8fe99874.jpg4146349d0d958a3c8b.jpg

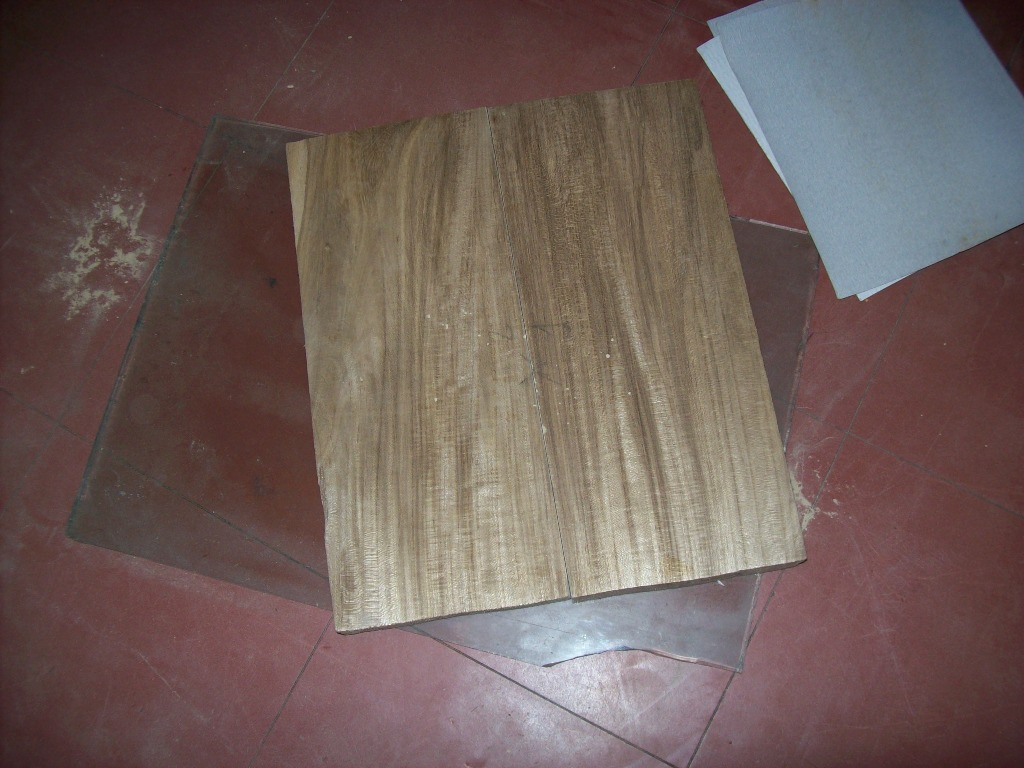

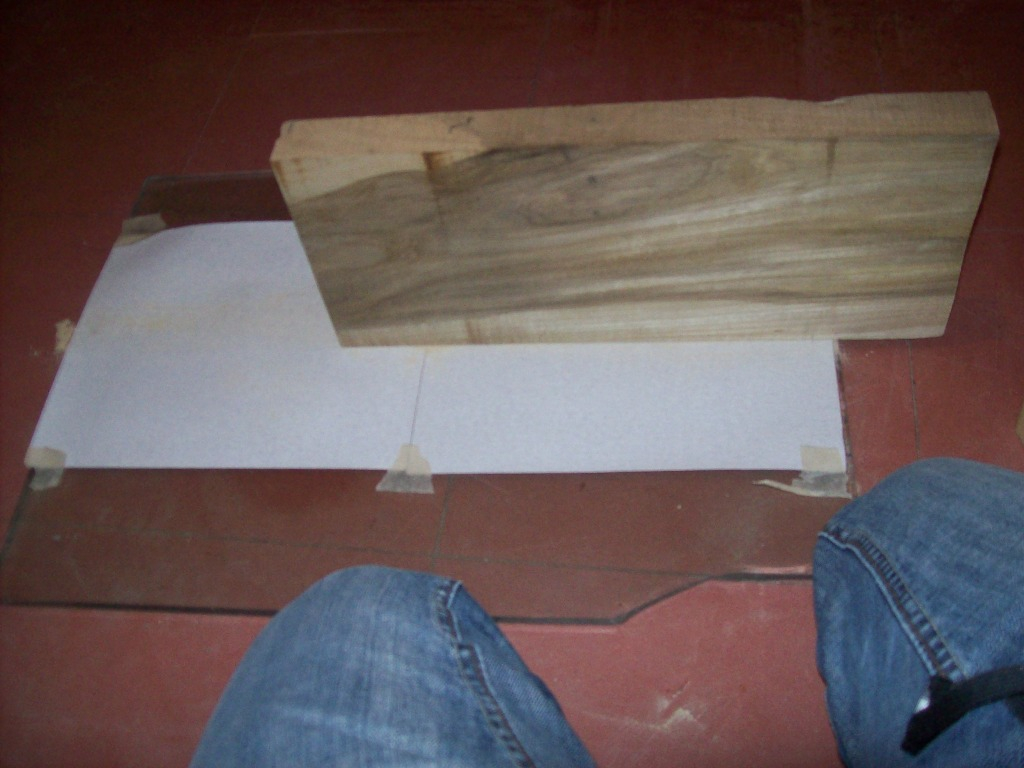

lijado de bordes4146349d0d99cd06fe.jpg4146349d0d9b62ad0d.jpg

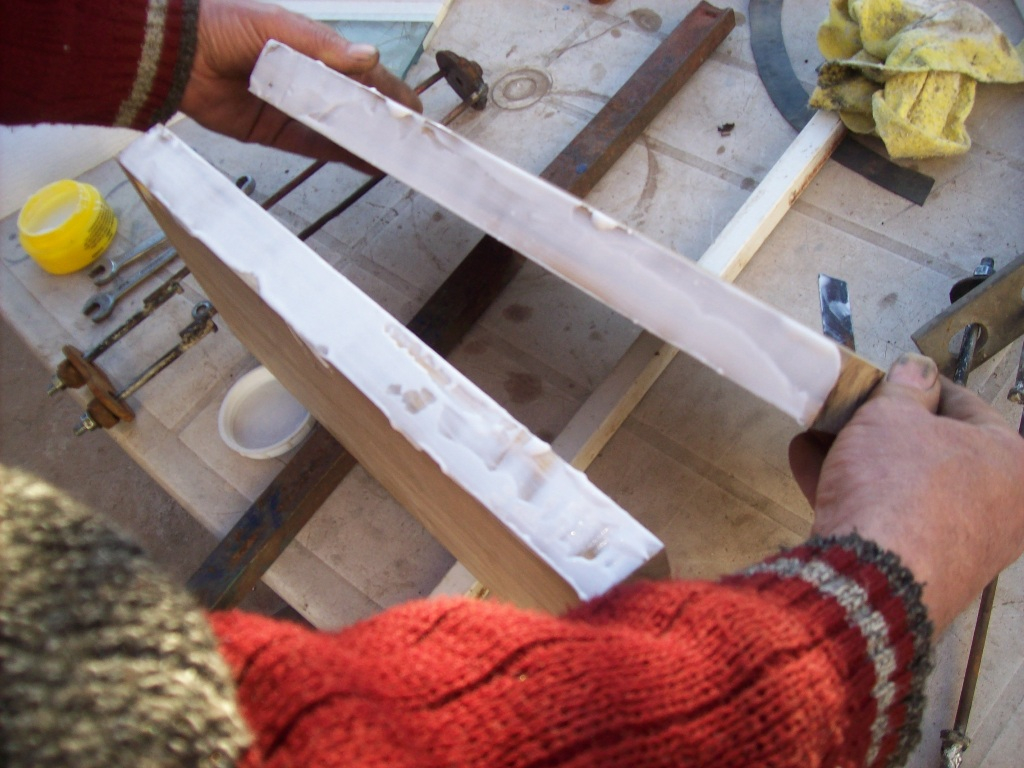

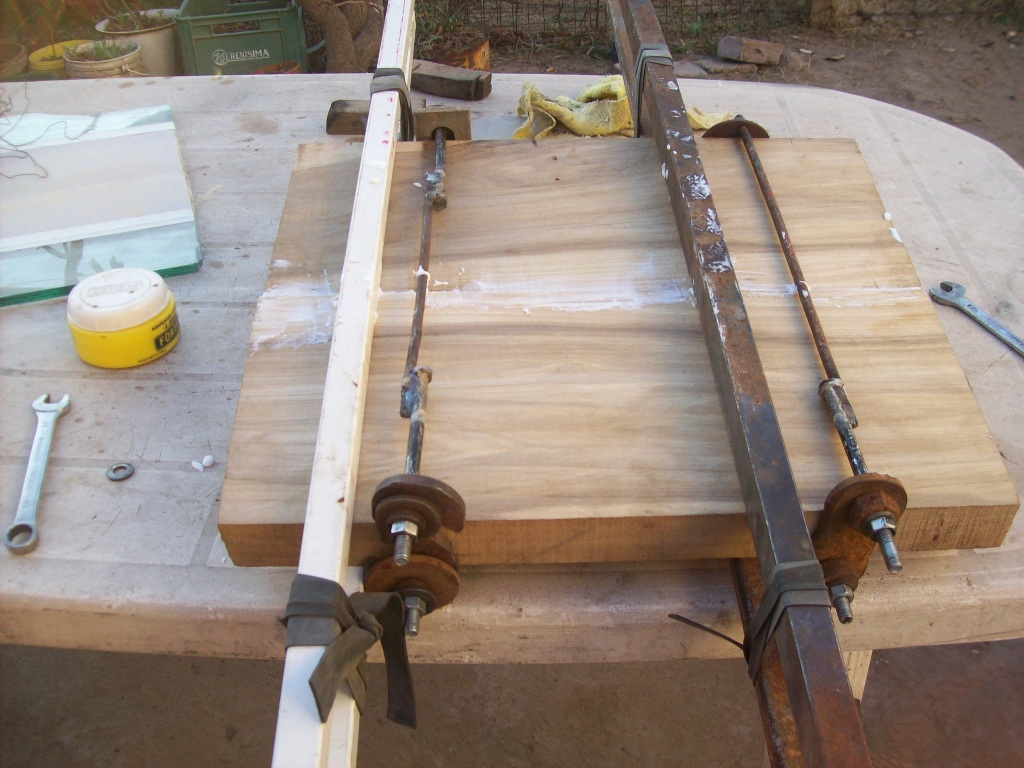

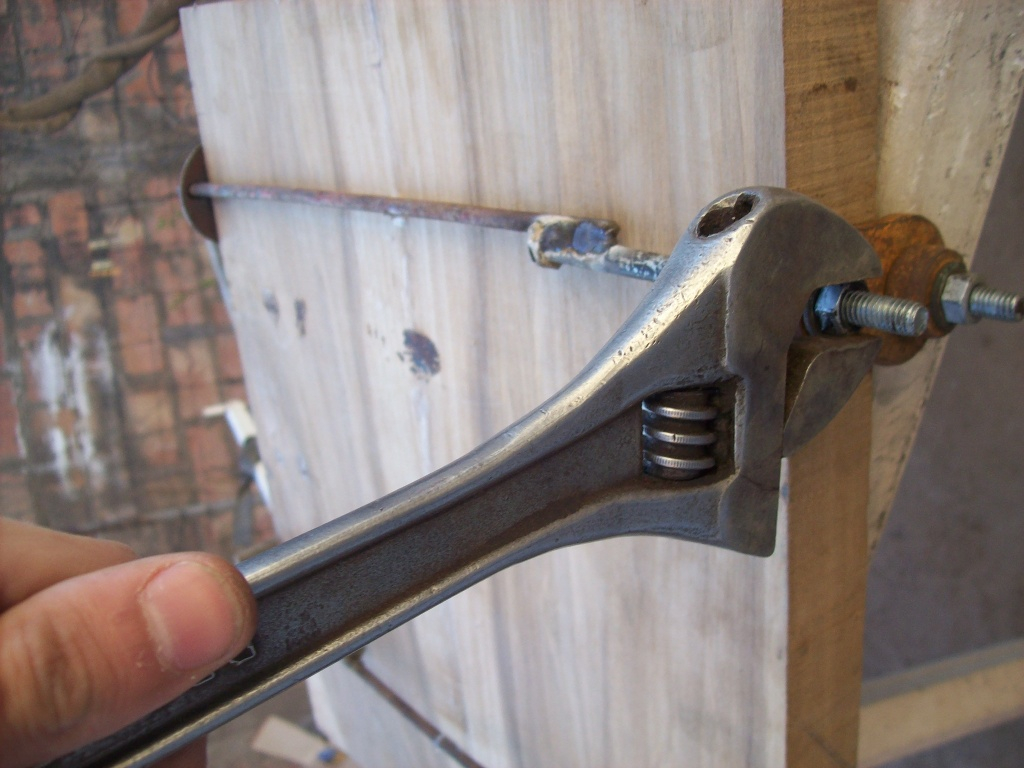

luego de que estubieran bien parejos pasamos a encolar las dos partes, con unos hierros unos tornillos unas arandelas y un par de soldaduras hice unas prensas:D:D no quedaron muy profesionales perooo..... bue... sirvieron ajaja4146349d0dae785f62.jpg4146349d0db466bf8a.jpg4146349d0dbdfbcb42.jpg

bueno, espero no haber aburrido,, luego sigo mostrando lo q llevo del proceso
Subir
#2 por juanf el 30/03/2009
Bonita madera, ¿ Y como es eso de si saldrá?.
Tiene que salir por webs.
Seguiré el hilo, como me gustan estos, ánimo y p´alante compañero.

http://relicstubeamp.blogspot.com.es/

Subir
#3 por David el 30/03/2009
Muy bueno, almni:ok:

Suerte y a ver que tal te queda;).

:saludo:
Subir
#4 por almni el 31/03/2009
bueno,... seguimos un poco mas.....

a los cuatro dia de de estar prensada, le saque la prensa y quedo bien, luego le di una buena lijada para emparejar todo ya q no la podia cepillar porq estaba re jugado con el ancho

fotos de como quedo!!!4146349d16504a1bee.jpg4146349d1652a547da.jpg

despues pase a hacer un molde en chapadur, aca en la foto aparece con el puente q estoy haciendo(esperemos q funcione!!:):):):))4146349d165bc5d1dc.jpg
la plantilla la corte con la caladora y despues la fui llevando con lija
despues pase el dibujo a la madera4146349d16642920dd.jpg4146349d166a47d03f.jpg
una vez hecho el dibujo taladre unos cuantos agujeros para que la caladora pueda doblar bien4146349d167557e06c.jpg
para emparejar los bordes , ya que le deje un margen al cortarlo( porsi a caso) utilice mi amoladora de banco a la cual le puse un rodillo de goma expansible de esos para poner lijas circulares, la moladora en vez de q trabaje horizontal la coloque vertical y le atornille una madera horizontal para q me sirva de plataforma para apollar el cuerpo de la guitarra ( a ver si con las fotos se entiende??)4146349d1691d10753.jpg4146349d1694ae7d8d.jpg
esto me lo dejo casi perfecto con un buen angulo de 90º y lisiiiitoo liiisiiiitoo!!!
ah... me olvidava, estee proceso tambien lo allude con una escofina4146349d169f2c3358.jpg4146349d16a1ca9b52.jpg

ya sigo ya sigooo.........
Subir
#5 por David el 31/03/2009
Queremos MAS :hedicho: :D

Muy bueno. Sigue asi:aplausos:

:saludo:
Subir
#6 por almni el 31/03/2009
bueno .. como al final me decidi que no la hiba a querer como la red specil con apenas un rebaje en angulo en los bordes, decidi fresar toda la vuelta,en donde tuve un error, hice mala fuerza y se me fue la frezadora para abajo:(:(:(:(:(:(:(:(despues tube que volver a pasar toda la vuelta pero al nivel hasta donde se ma habia ido!!
y luego la pase nuevamente para matar el filo que me habia quedado arriba
a ver,.... aca va la foto, porq realmente para esplicar soy muy malo!!!!:D:D:D:D:D:D:D:D4146349d17b8e1998b.jpg4146349d17bbfcd99f.jpg

bueno solo falta contarles unos pocos pasitos mas de lo que llevo echo.... mañana sigo!!! saludos!!!!!:saludo::saludo::saludo::saludo::saludo:
Subir
#7 por juanf el 31/03/2009
Muy bueno ¿y ese puente? explicanoslo y pon mas fotos que quiero ver como lo haces.
Saludos.

http://relicstubeamp.blogspot.com.es/

Subir
#8 por almni el 02/04/2009
hola juanf como estas?'
lo del puente no tiene ningun misterio eh!! jajaja te lo aseguro :):):) solo hay q tener para soldar...
yo justo cosegui una base q deba justo con las medidas pero se podria hacer con una chapa cuadrada a la cual le soldas cuatro bujes(yo lo hice con una soldadora electrica ..pero con autogena tiene q quedar mucho mejor), creeria q en alguna ferreteria o en algu autopartes se puede conseguir, yo los encontre aca en mi casa revolviendo (mi viejo es mecanico y mi patio esta lleno de cacharros:D) los ejes eran valvulas de un motor de tractor( son duriiiiiisimas) a estas les tengo q hacer unas canaletitas para despues poner de esas arandelas con traba para q no se mueva para los costados el eje. La palanca la hice con un cacho de planchuela la corte a sierra y la acomode con lija
y lo mas importante es lo que me falta EL RESORTE porq no se cual es la tension con la q trabajan las cuerdas ¿ALGUIEN SABE? porq tiene q ser un resorte con mayor fuerza para q la q hacen las cuerdas.
bueno por ahora solo tiene una lijadita hasta q consiga el resorte y ahi levo a cromar, aca te dibuje el despiece a grandes rasgos y te pongo dos fotos
ustedes q dicen?? funcionara???4146349d3fe96d7e2f.jpg4146349d3fee147bbd.jpg4146349d3ff2f364e9.jpg
Subir
#9 por jose m el 02/04/2009
En el puente el muelle no tiene que hacer fuerza, las cuerdas aguantan el puente en equilibrio y estira las cuerdas cuando tocas la palanca, el muelle es para que no este la palanca colgando y para ayudar a volver a su posicion inicial.


Subir
#10 por juanf el 02/04/2009
La verdad es que viendolo asi no parece dificil pero nunca se me hubiese ocurrido hacerlo, te felicito y en cuanto tenga una guitarra para poner un puente de esos me lo hago, otra cosa que queria preguntar, ¿sale muy caro el cromado?
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#11 por almni el 02/04/2009
Jose M escribió:
En el puente el muelle no tiene que hacer fuerza, las cuerdas aguantan el puente en equilibrio y estira las cuerdas cuando tocas la palanca, el muelle es para que no este la palanca colgando y para ayudar a volver a su posicion inicial.


hola jose M, como estas? en este tipo de puentes cuando accionas la palanca( siempre hacia abajo), las cuerdas no se estiran, sino q se destensan (se aflojan).Cuando la guitarra esta afinada, no tiene q vencer el resorte, cuando accionas la palanca lo q se hace es vencer el resorte y se aflojan las cuerdas, cuando la sueltas el resorte tiene que volver a su estado inicial (volviendo a tensar las cuerdas llevandola a su afinacion )
creo q me explico no?? cualquier duda consultame, porq esto es un proyecto y es muy factible que tenga fallos y estaria bueno arreglarlos antes de q lo de por terminado

saludos y gracias por responder!!!
---------------------------------
JuanF escribió:
La verdad es que viendolo asi no parece dificil pero nunca se me hubiese ocurrido hacerlo, te felicito y en cuanto tenga una guitarra para poner un puente de esos me lo hago, otra cosa que queria preguntar, ¿sale muy caro el cromado?
Saludos


hola juanf, aca (en argentina)el cromado para eso debe salir unos $60 argentinos, no tengo ni idea cunto saldra alla ( el tipo de cambio con respecto al euro es de unos 3.50 mas o menos) pero no se si hay relacion con el trabajo. yo decidi hacerlo porq aca un puente de esos sale como minimo $300 y es re dificil de conseguir y yo hasta ahora no gaste nada porq lo hice con cosas q tenia, y ademas como vos sabras ... "hacerlo un mismo" da mayor satisfaccion

saludos
Subir
#12 por bassiot el 02/04/2009
Jose M tiene razon, el muelle no trabaja mientras no uses la palanca, solo tienes que medir a que altura queda con las cuerdas puestas para saber la altura del muelle, despues decidir la dureza para que cueste mas o menos accionarla ya es cosa de gustos.

---------------------------------
Me has pillado con la vena artistica y te he hecho un dibujo :D

---------------------------------
Pues ahora que veo el dibujo no estoy tan seguro de lo que he dicho... :oops:

Y ahora a ver donde he dejado la pua....

Subir
