Hacemos el SONIC DEATH RAY 14 stage phaser

#1 por godsavemetal el 23/11/2010

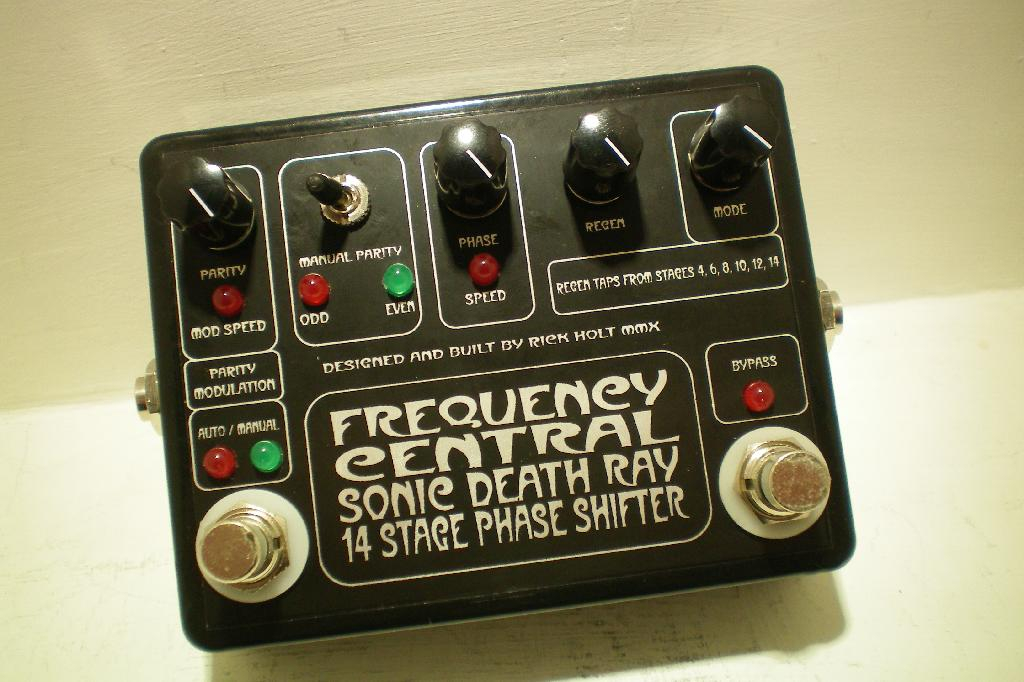

Este pedal no es idea mía es de FRECUENCY CENTRAL de diytompboxes una página amiga en inglés; sé que muchos no dominan el idioma y me tomé la libertad para ponerla aquí en nuestro foro; es un pedalazo solo apto pa iniciados medios y conocedores; requiere cierto nivel de conocimientos; está basado en un PHASER el ROSS PHASER pero con más secuencias 1que se pueden seleccionar desde 2,4,6,8,10,12 y 14 niveles de PHASER con un selector rotativo; calibrar la velocidad de PHASER y la de la modificación; tiene un selector de modulación auto/manual y otras opciones aquí una foto externa de este pedalazo:

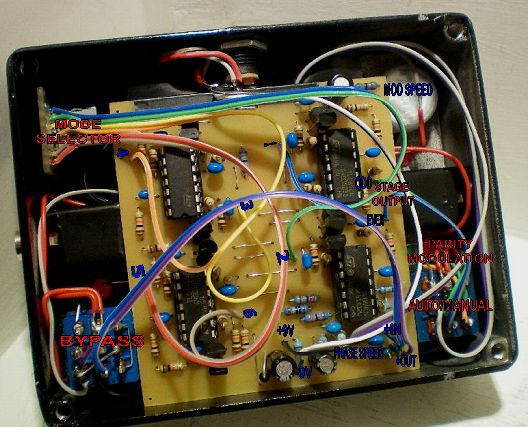

Aquí una foto interna del pedalazo:


he agregado algunas notaciones de las partes y conecciones de los modos de PHASER que van conectados.

Aquí el layout principal:

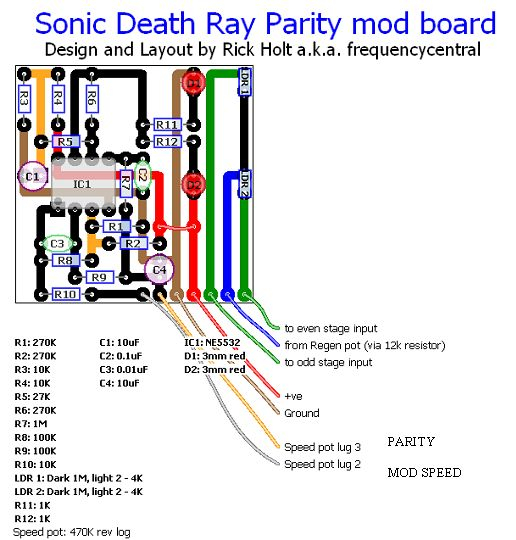

Aquí el layout para la conección de la modificación:

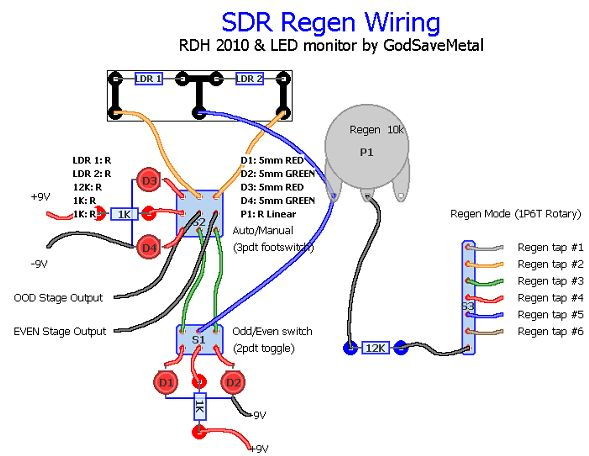

Y por último las interconecciones entre los dos circuitos:

Es bastante complejo ehhhhh!!! si pero su sonido vale la pena:
Archivos adjuntos:
Subir
#2 por choki el 23/11/2010
Cagon la ostia que pedazo de bicho!!! Tiene telilla el diseño...

Ese lo has hecho tu?

Con tanto led parece una nave!
Subir
#3 por godsavemetal el 23/11/2010
choki escribió:
Cagon la ostia que pedazo de bicho!!! Tiene telilla el diseño...

Ese lo has hecho tu?

Con tanto led parece una nave!


Tengo las PCB y unas ideas pa modificarlo en un próximo diseño lo voy a hacer tal cual y me guiaré de las mod de los LED que puse a demás me faltan la de las salidas de los SPEED controls pa terminarlo bien, también toy esperando un pedido de los clonadores CHINO pa los FET´s dice el autor (FRECUENCY CENTRAL) que tiene que pariarse los FETs a un Vgs de 2.5 pa ser el efecto estos FET's 2N5485 no hay en Perú los he mandao pedir espero que en navidad vengan; pa serlo juntos y a ver que tal liga; si la apariencia es de mandos de un F14 !!!!!!!
---------------------------------
No he puesto todavía el PCB por que voy a modificar el espacio entre los FET´s tan muy juntos y a la hora de soldarlos a la placa (no se debe poner socket!!!!) quedan codo a codo y son muy cabezones!!!!!! quero separar los pads pa que quede holgado los FET´s!!!! pachencha please pachencha!!!!!!
---------------------------------
