¿Por qué las guitarras H-S-H no permiten selecionar ambas humbucker simultáneamente?

  • 1
#1 por epicureo7 el 04/03/2009
¡Hola a todos!

Pues resulta que observando las distintas opciones de selección de pastillas que permiten las guitarras Ibanez:


Me he dado cuenta de que ninguna de las guitarras con pastillas en disposición H-S-H (Humbucker-Singlecoil-Humbucker) permite seleccionar simultáneamente ambas pastillas humbucker... :( ...cosa que sí hacen la mayoría de los modelos con disposición de pastillas H-H...

¿Alguien sabe por qué?

Gracias y Un saludo :)
Subir
#2 por diego_22_92 el 04/03/2009
Porque hay una single en el medio:p Pero seria cuestion de agregarle algun switch que le desactive la single, supongo q no debe ser tan dificil;)
Subir
#3 por urielvelaz el 05/03/2009
si sabes algo de electronica podrias modificar el circuito para poder tener esa configuracion y muchas mas.

visita mi canal de YOUTUBE: u2uriel

Subir
#4 por CamiloPulli el 05/03/2009
porke vienen con la configuracion de cualquier strato solo q dos son humbuckers , solo permiten cada pastilla sola y la combinacion de las dos que estan juntas como lo muestra la imagen que dejaste , no se si de fabrica alguna guitarra de esta configuracion de 3pastillas permita puente y mastil al tiempo...pero se que puedes cambiar facilmente las combinaciones y armar las que quieres...... date una pasada por el taller aqui en el foro seguro que ahi encuentras lo q necesitas si no te explico como hacerlo...eso si necesitas saber algo de electronica

Usa tu técnica para mostrar tu música, nunca uses tu música para mostrar tu técnica (El sabio habla por que tiene algo que decir, el tonto habla porque tiene que decir "algo")

Subir
#5 por bloodtear el 09/03/2009
por la conexion en el switch pero es muy facil de cambiarla solo tiene tres cables de llegada cambias el del medio por el del extremo superior y listo tus combos seran H1,H1+H2,H2,H2+S,S se pierde la combinacion H1+S...
Subir
#6 por epicureo7 el 10/03/2009
Gracias por las respuestas

bloodtear escribió:
por la conexion en el switch pero es muy facil de cambiarla solo tiene tres cables de llegada cambias el del medio por el del extremo superior y listo tus combos seran H1,H1+H2,H2,H2+S,S se pierde la combinacion H1+S...


En serio? Tan facil es? :shock:

Podrías detallarmelo un poco más?: ¿cuál sería el extremo superior?, ¿quien sería H1? (¿puente o mástil?).
Para mi sería genial los combos que propones si H1 fuera la pastilla del mastil y H2 la del puente. Nunca uso la combinación Puente-Media así que si me quedo con Mastil, Mastil+Media, Media, Mastil+Puente, Puente sería genial!! :ok:

Muchísimas gracias y un saludo :)
Subir
#7 por bloodtear el 12/03/2009

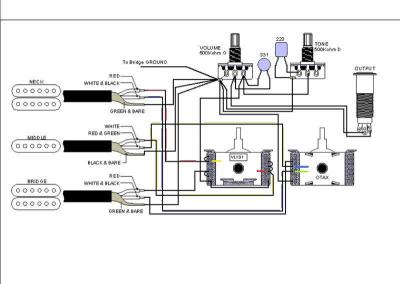

que guitarra tienes.. si es ibanez te sirve esto.. si no dime solo cambias las lleganas de una pastilla a otra.. donde va la del mastil por la del medio, y no vas a tener la combacion de puente + medio.. te marque los cables y puso el color del cable que debe ir osea donde va el rojo se pone el amarillo y viceversa al igual el azul y el verde.. si no tien este tipo de switch entonces es mas sencillo
Archivos adjuntos:
BBCode:
Subir
#8 por luis vazquez el 12/03/2009
En la página de Seymour Duncan, en el apartado "strat guitars" de "wiring diagrams" se encuentra un esquema para adicionar la pastilla del puente a cualquier posición del selector de 5 pasos. Seguro que se puede adecuar esta modificación con un pote push pull o un microinteruptor "on/on".:brindis:
Subir
#9 por epicureo7 el 16/03/2009
Luis Vazquez escribió:
En la página de Seymour Duncan, en el apartado "strat guitars" de "wiring diagrams" se encuentra un esquema para adicionar la pastilla del puente a cualquier posición del selector de 5 pasos. Seguro que se puede adecuar esta modificación con un pote push pull o un microinteruptor "on/on".:brindis:


Muchas gracias Luis, el esquema es interesante, aunque está pensado para una guitarra S-S-S... A ver si encuentro la manera de adaptarlo a la Ibanez RG1570...

Un saludo :)
---------------------------------
bloodtear escribió:
que guitarra tienes.. si es ibanez te sirve esto.. si no dime solo cambias las lleganas de una pastilla a otra.. donde va la del mastil por la del medio, y no vas a tener la combacion de puente + medio.. te marque los cables y puso el color del cable que debe ir osea donde va el rojo se pone el amarillo y viceversa al igual el azul y el verde.. si no tien este tipo de switch entonces es mas sencillo


Hola bloodtear, mi guitarra es una Ibanez RG1570, pero el esquema que adjuntas no termina de cuadrarme ya que aparece con dos switches ¿no? :roll:
El esquema de mi guitarra es este:


¿podrías decirme cómo sería lo que me propones sobre este esquema?

Muchas gracias de nuevo y un saludo :)
Subir
#10 por bloodtear el 18/03/2009

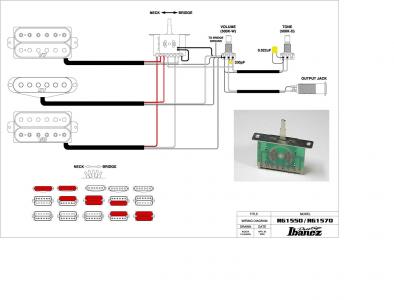

aqui esta la modifiacion.. puse como funcionarian tambien..
Archivos adjuntos:
BBCode:
Subir
#11 por epicureo7 el 29/03/2009
bloodtear escribió:
aqui esta la modifiacion.. puse como funcionarian tambien..


Hola de nuevo bloodtear. He visto el esquema que has puesto y la modificación parece sencilla, aunque en el esquema de las pastillas no aparece en ninguna posición ambas humbucker de forma simultánea (o sea, las cuatro bobinas de las dos humbucker al mismo tiempo)... ¿sería posible?

Gracias y Un saludo :)
Subir
#12 por bloodtear el 02/04/2009
Epicureo7 escribió:
Hola de nuevo bloodtear. He visto el esquema que has puesto y la modificación parece sencilla, aunque en el esquema de las pastillas no aparece en ninguna posición ambas humbucker de forma simultánea (o sea, las cuatro bobinas de las dos humbucker al mismo tiempo)... ¿sería posible?

Gracias y Un saludo :)

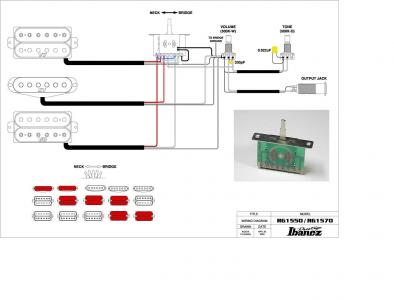

quedaria de esta manera.. solo se ponen en paralelo...:ok:
Archivos adjuntos:
BBCode:
Subir
