Guitarra de viaje más o menos "improvisá"

#217 por lugaca el 16/10/2011
Buenas,
Como sigo a la espera de los plastiquitos de los puntos laterales, he ido avanzando en el golpeador y la integración de todo, haciendo los agujeros de todo lo que haya que atornillar, etc...
Dejo algunas fotos, para que veáis lo que está siendo un premontaje de la guitarra antes de lacarla por fin para que quede terminada:

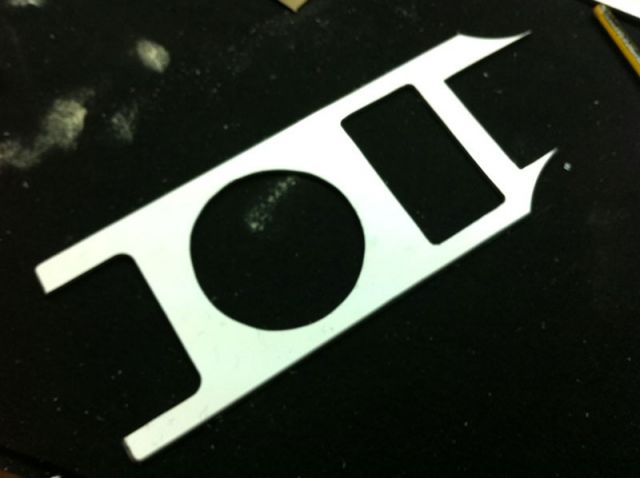

Hice el golpeador a partir de las plantillas que ya os enseñé, usando la fresadora y fresa recta para las partes interiores (huecos para cono, para pastilla, para puente...) y biselado para las exteriores (perimetro visto)

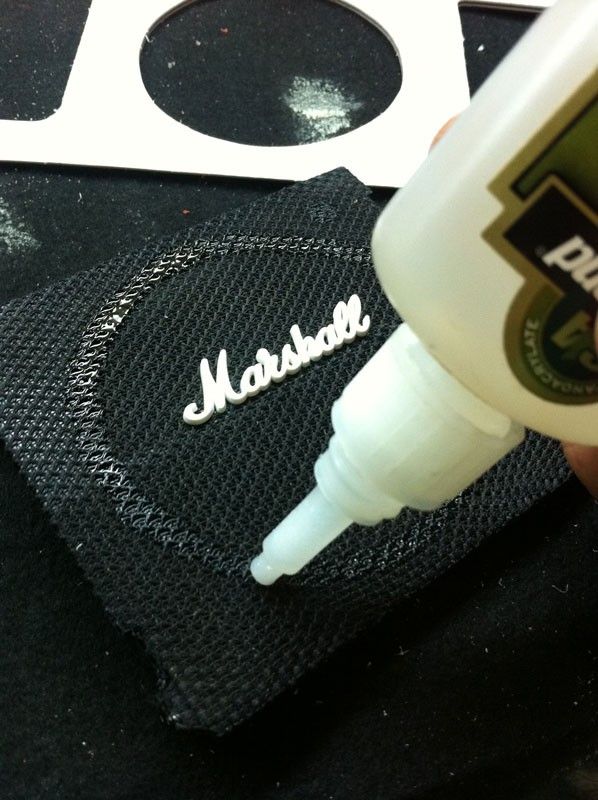

Para el hueco del cono he aprovechado la rejilla del ampli, sacando la pieza, pero como quería usar solo el circulo justito, y la tela estaba pegada a un marco cuadrado, he pegado con cianocrilato la telilla al circulo que me interesaba...

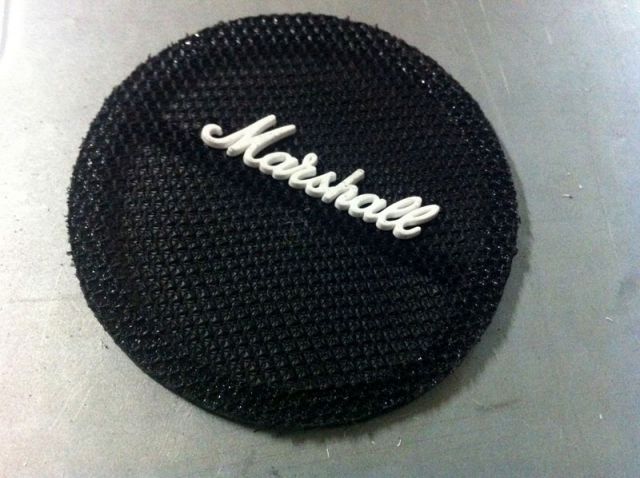

...Y acto seguido he recortado el circulo en sí:


He tenido además que aplanarlo, pues el ampli tenía un poco de forma en la parte de la rejilla. Para ello he usado una pistola de calor, y el plástico se ha modelado sin problemas.

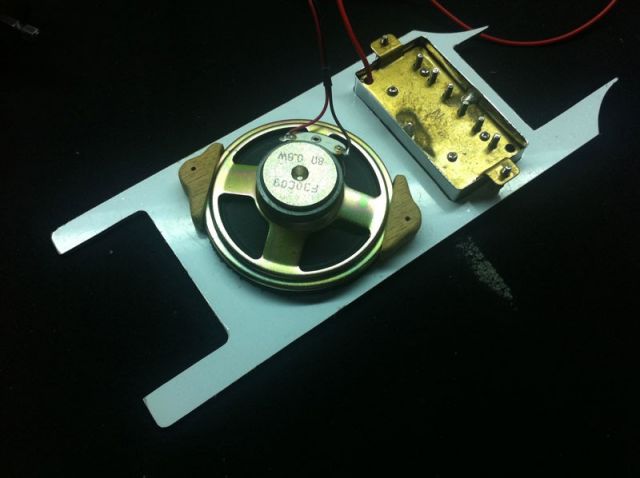

Y así es como he fijado el cono y la rejilla por debajo del golpeador. Con unas piecitas de madera que he modelado a base de lija... la pastilla va como en cualquier fender, con los tornillos de ajuste al golpeador.


Por delante queda así:

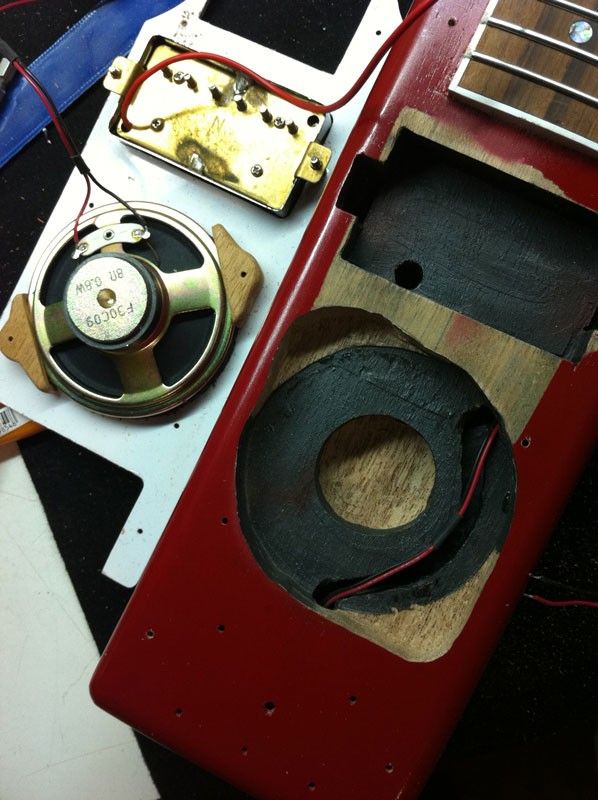

Para encastrar todo he tenido que ampliar los huecos en el cuerpo, pues tocaban las piezas nuevas, como el lógico, y un pelín el cono en la parte del imán, así que a vaciar ha tocado...

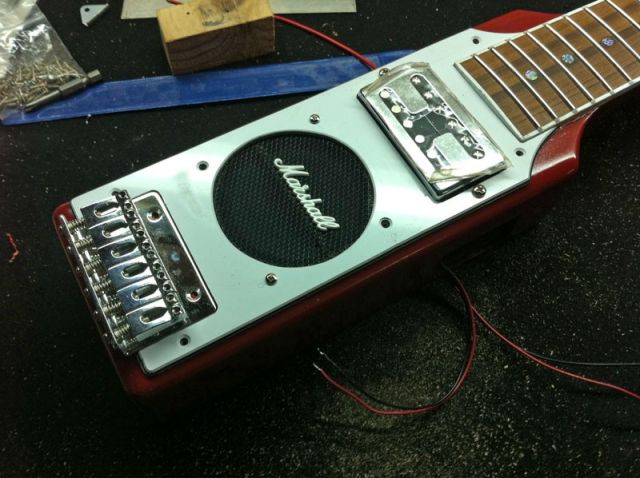

Y aquí el golpeador con los agujeros de sujección al cuerpo para atornillarlo y el puente presentado:


Y nada, así estoy, a la espera de poder lacar, pero ya con la guitarra que parece que esté terminada, vamos...

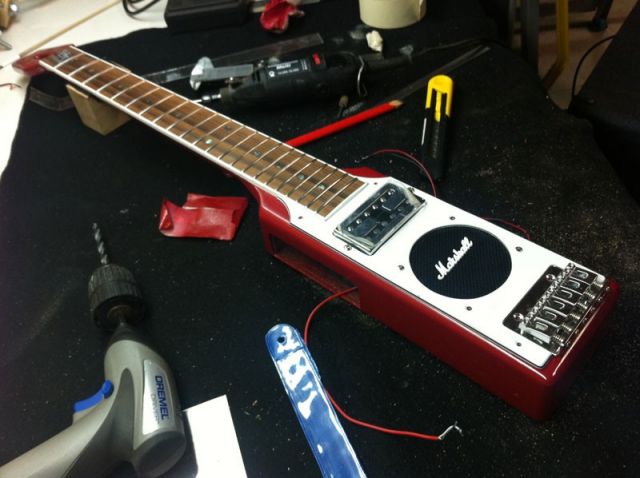

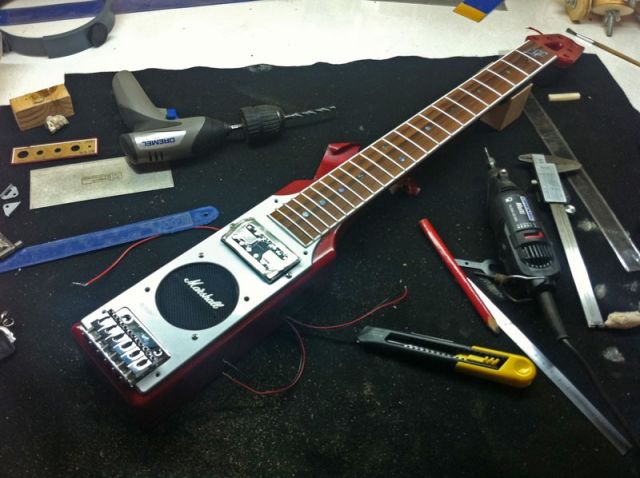

Hala, ahí dejo un par más ya por puro fetichismo... jejeje...



Un saludo!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
3
#218 por Di Romein el 16/10/2011
Lugaca me haces una? :D o me la regalas? :D :D :D

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#219 por Zamarripa el 16/10/2011
Todo quieres facil Gene!!

hazla tuuu! jajaja

Vamos...nadie te quiere!

Subir
#220 por frasco el 17/10/2011
brutal ;)

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#221 por dawfliz el 17/10/2011
*.* Que curro...
Subir
#222 por andres elizalde el 17/10/2011
:rock: :enamorado:

• “Yo Dios??? No, solo soy su mano derecha”

Subir
#223 por chacarock el 17/10/2011
hermosa esta
Subir
#224 por riff11 el 17/10/2011
loco te pasaste con la viola esta muy linda de verdad
Subir
#225 por Zamarripa el 17/10/2011
Yo me quede con una duda...crees que podra ser aproyechada en calidad esa pastilla que le pusiste con un parlante tan chiquito en un amp tan pequeño???


Presiento que mi pregunta es una burrada! :P

Vamos...nadie te quiere!

Subir
#226 por Alfonso_J el 17/10/2011
WOOOOOO! EXELENTE!
Subir
#227 por ravp el 17/10/2011
Hermosa, esperando el resultado final

El guitarrista hace a la guitarra y no la guitarra al guitarrista
Las flying V molan

Subir
#228 por Di Romein el 17/10/2011
#219 jajajaja tranquilo pequeño, que si lo que quiero hacer me sale bien, vais a pensar que las guitarras que voy a hacer son para pitufos metaleros :D dame algo de tiempo, que estoy recopilando información, y materiales, y cuando tenga algún avance pongo por aquí :D
