Guia para cambiar pastillas a Ibanez RG350DX

#1 por Iamsandokan el 29/04/2010
Muy buenas a todos!!. Lo prometido es deuda. Por fin tengo perfectamente instaladas las Dimarzio Evolution en mi Ibanez RG350DX. A continuación os detallo como ha sido el proceso para que todo aquel que tenga pensado cambiarle las pastis a esta guitarra lo tenga un poco más fácil que yo, jejeje.

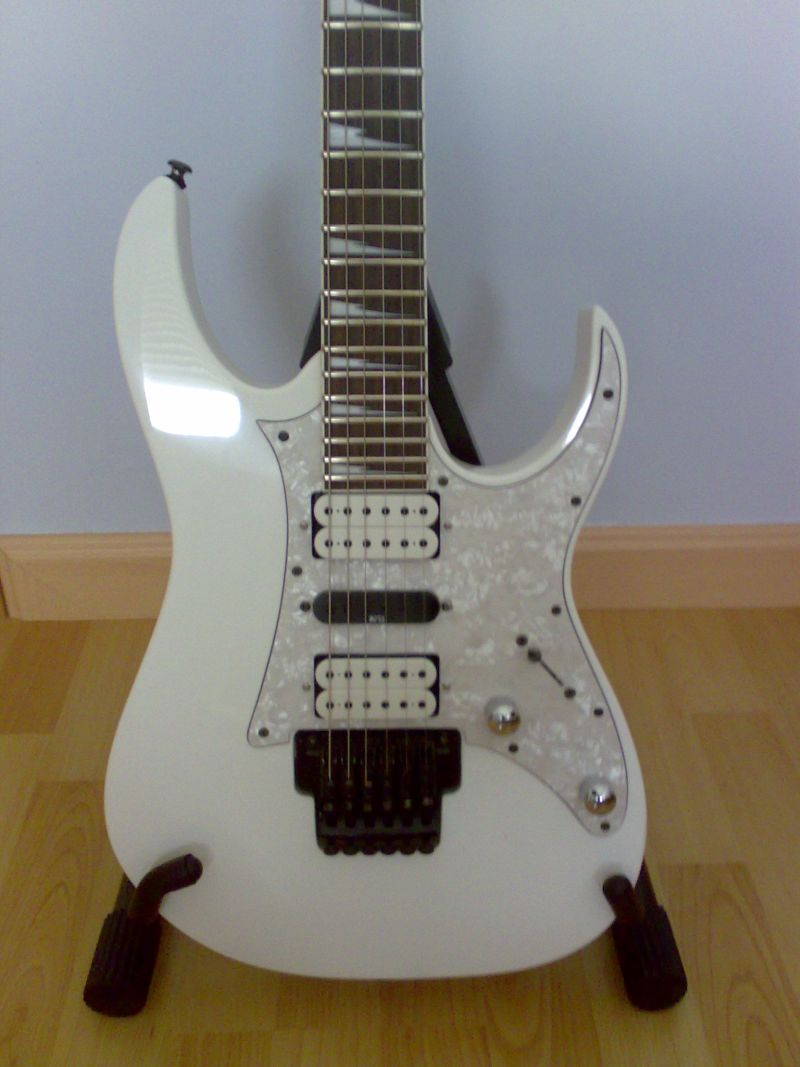

Pues empezamos!. Esta es la guitarra original, antes de hacerle el cambio. Trae de serie las pastillas Infinity (Inf3 en el mástil e Inf4 en el puente). No son malas pastis. Yo he tocado con ella en bastantes conciertos y se a portado muy bien. Pero claro, ahora con las Dimarzio se nota bastante mejoría en el sonido. Las dimarzio suenan más nítidas y sobre todo no meten nada de ruido en comparación con las INF de ibanez. Aún tengo que hacer muchas pruebas con el sonido, pero en principio estoy muy contento con el cambio

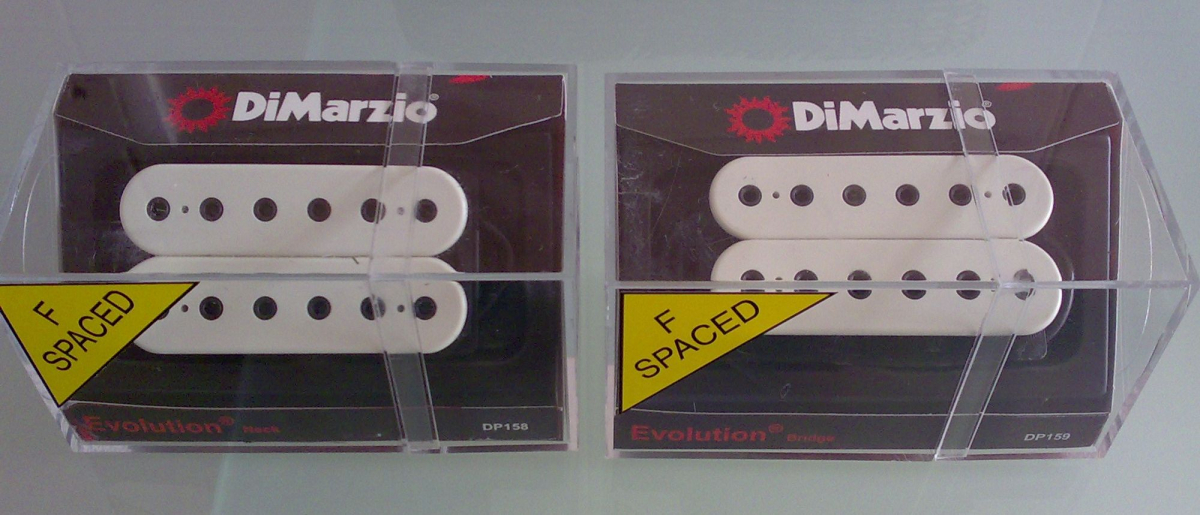

Bueno, estas son las pastis: Dimarzio Evolution DP158 F-Spaced para el mástil y Dimarzio Evolution DP159 F-Spaced para el puente.

Lo primero que hice fue aflojar las cuerdas con los clavijeros y desengancharlas del puente para poder extraer el golpeador y acceder a la electrónica. Aquí teneis una imagen y un esquema de fabricación casera, jeje, para que veais como están conectados todos los cables. En el diagrama no vienen los cables negros de las pastis, esos son los que van a masa
Como veis la equivalencia de colores entre las dimarzio y las Inf. es diferente.
IBANEZ DIMARZIO
Rojo = Blanco+Negro
Blanco = Rojo
Negro = Verde+Maya (Masa)

Otra cosa a tener en cuenta es que la orientación de las pastillas dimarzio es justo al contrario que las Inf. Yo las coloqué igual que venían las Inf. y tuve que volver a abrir la guitarra porque en las posiciones 2 y 4, de las dos bobinas que tienen, debe actuar la que está más cerca de la pastilla central, y a mi me pasaba al contrario. Aquí os pongo el diagrama de dimarzio..

Bueno, pues ahora sólo teneis que desoldar los cables de las Inf. y soldar teniendo en cuenta las equivalencias, los cables de las dimarzio. Colocar el golpeador de la guitarra y volver a meter las cuerdas que habíamos soltado, en el puente, si no se van a cambiar por otras nuevas claro.

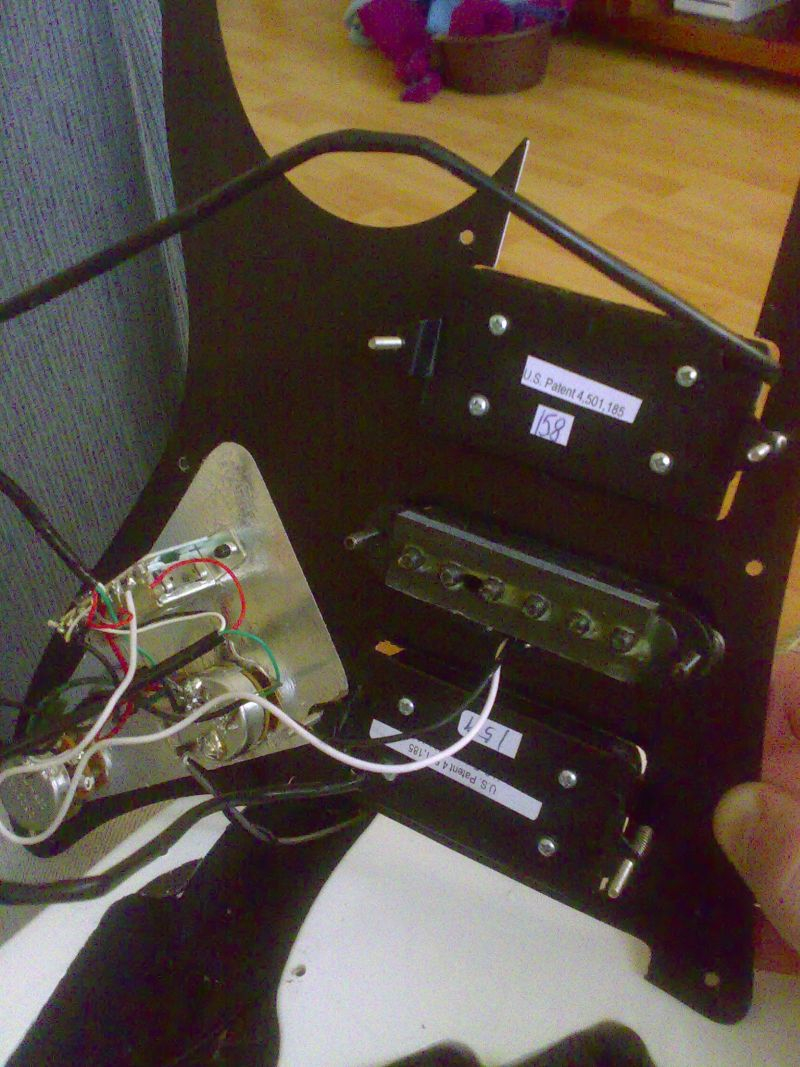

Aquí teneis una imagen con las pastis Dimarzio puestas y cables debidamente soldados para que veais como queda todo el tinglado

Así quedó mi guitarra.

No se si este es el sitio del foro donde tenía que postear este tema. He intentado insertarlo en "el taller" pero no me ha dejado.
Pues nada guitarreros, espero que os sirva esta pequeña aportación

¡TENÉIS LAS PRUEBAS DE SONIDO MÁS ABAJO!

Un saludo a todos!!
Subir
2
#2 por christian1192 el 29/04/2010
Me engantan las RG y mas con esas pastillas, no habra pruebas de sonido??;)
Subir
#3 por Iamsandokan el 30/04/2010
En cuanto tenga tiempo, grabo unas pruebas de sonido y las cuelgo. Ayer estuve en el local y la verdad es que el sonido a mejorado muchísimo.
Un saludo
Subir
#4 por crossfixation el 30/04/2010
te quedo exelente! dentro de un tiempo tambien hare lo mismo :D y esta pagina se ira a mis favoritos para estar preparado cuando tenga que cambiar mis pastillas :D
Subir
#5 por troy el 07/05/2010
Para cuendo esas pruebas de sonido.....

estoy pensando en hacer el mismo cambio... pero tengo dudas en cuanto al sonido.
Subir
#6 por Iamsandokan el 07/05/2010
A ver, ya la he estado probando en el local de ensayo con el grupo y a mi me encanta el sonido. Ha mejorado mucho. Es un sonido con distorsión mucho más limpio y a la vez más contundente que las INF que traia. En los solos tiene mucha más presencia.
Intentaré hacer la prueba este fin de semana y haceros algunas grabaciones en casa.;)
Subir
#7 por Iamsandokan el 16/05/2010
[ATTACH]14610[/ATTACH]

[ATTACH]14611[/ATTACH]

[ATTACH]14612[/ATTACH]

[ATTACH]14613[/ATTACH]

[ATTACH]14614[/ATTACH]

Muy buenas compañeros!!. Al fin he podido grabar una pequeña prueba de sonido para que escucheis como suenan más o menos las pastis.
Hay 5 archivos adjuntos. Dos en limpio, una con rítmica y las dos últimas son solos, uno con la DP159 del puente y el otro con la DP158 del mástil.
Para la grabación he utilizado un ampli AXtech de 30 watios y una pedalera Boss ME-20
Ya me contareis a ver que os parece el sonido.
Un saludo!!![html][/html]
Subir
2
#8 por rhapsodian89 el 27/05/2010
Y en el caso de instalar una pastilla humbucker en vez de una single que habría que hacer?
---------------------------------
de todas formas gracias por la informacion
Subir
#9 por Iamsandokan el 27/05/2010
Las pastillas que he cambiado son las 2 humbucker precisamente, las pastillas dobles del puente y del mástil.
Para cambiar la single, simplemente habría que soldar un cable al selector y otro cable a masa. Yo no la he cambiado, pero no debe ser muy dificil.
Un saludo
Subir
#10 por zorrock el 28/07/2010
muchas gracias por tu aporte Iamsandokan :D, estoy por comprarme esta guitarra y me gustaria ponerle un par de evo's
Subir
#11 por dragonslayer609 el 07/08/2010
una duda que yo tengo, es si la dimarzio evolution dp159 (sirve la que es con fspaced o sin el fspaced) y si cambiandole solo esta pastilla por la del puente el sonido va a mejorar como la tuya(aunque sea solo en la pastilla del puente) o solo mejora mas cambiandole la del mastil y la del puente? gracias

y por cierto...
me la recomiendas comprar por ebay o atraves de la pagina web de dimarzio?..... y en que color blanco,negro o plateado? el plateado tb quedaria bien..... estoy con la duda, y otra duda que tengo es que la pastilla del mastil nose si dejarsela o cambiarla por otra y esa es otra duda que si la cambio tampoco sabria por cual, nose si una air norton..... espero vuestros consejos

Jamas un guitarrista es mejor que otro, solo diferente.
---------------------------------------------------
Mi canal de Youtube

Subir
#12 por ABusLux el 07/08/2010
Rhapsodian89 escribió:
Y en el caso de instalar una pastilla humbucker en vez de una single que habría que hacer?
---------------------------------
de todas formas gracias por la informacion


Puede que esto te interese/ayude. Es una modificación que hice a mi Saber, en la que cambié una single coil por una humbucker, entre otras cositas.

http://www.guitarristas.info/foro/f180/modificacion-electronica-s5470f-y-resolucion-de-problema-de-sustain-91507/

Mis crímenes, en vídeo: http://www.youtube.com/user/ABusLux
Try not. Do. Or do not. There is no try.

Demo CD con The Soblime
