Galicia Custom Guitars Explorer.

#1 por galicia_custom_guitars el 24/10/2014
Galicia CG Expolorer

Estamos atendiendo un encargo muy especial de un cliente Aleman, una Explorer. Y aprovecharemos la ocasión para hacer una segunda unidad y poder mostrarla/venderla a quién este interesado.

Las especificaciones :
Explorer clásica con cuerpo y mastil de caoba y diapasón de Macassar-Ebano.
Una explorer de toda la vida... imposible que no sea un referente para todos.
La del cliente va solo barnizada (sin tinte), con un golpeador de metal pavonado en negro y hardware cromada (exclusivos y hechos a mano por nosotros mismos, con tecnología láser y CNC de última generación... nada queda al azar).
La otra unidad será pintada en negro , el golpeador en cuero italiano, pastillas custom hechas por nosotros mismos, en Inox (novedad mundial, siempre estamos innovando al servicio de la calidad de materiales y sonido superb)y también con hardware cromado e inox espejo.

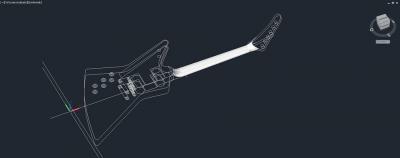

Cómo siempre... empezamos con los planos de CAD.

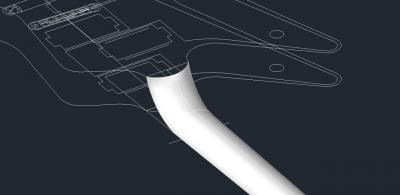

Hemos decidido no hacer el encaje del mastil clásico de Gibson y usar algo en estilo PRS. asi podremos hacer guitarras Les Paul o PRS.

La conexión mástil-cuerpo también la cambiamos un poco, para hacerla mas ergonómica y cómoda

Empezamos con el mastil...
Hasta ahora solo hemos visto que muchos (tambien Gibson) hacen el mastil en 3 piezas.. nuestra intención es de hacerlo en solo una pieza!

Pues empezamos .. dentro de poco enseñaremos más fotos con el avance de los trabajos...

Más info en nuestro Facebook (Galicia Custom Guitars)
Archivos adjuntos:
plano explorer.jpg
BBCode:
trasera explorer.jpg
BBCode:
encaje mastil.jpg
BBCode:
3d explorer.jpg
BBCode:

Galicia Custom Guitars...
http://www.facebook.com/GaliciaCustomGuitars

Subir
1
#2 por francisco javito el 25/10/2014
Bonito proyecto, tomo sitio
Subir
#3 por ltdkami el 25/10/2014
Tomo asiento.
Subir
#4 por galicia_custom_guitars el 31/10/2014
Continuamos con nuestro proyecto.

Las fotos las iremos poniendo en orden al final de esta reseña.

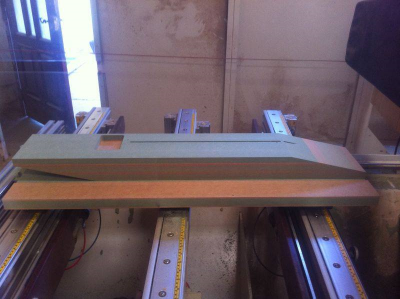

foto mástil 1 es el bloque de prueba en DM para verificar las dimensiones y el posterior encaje... todas nuestras guitarras pasan por ser prototipo inicial en DM. En este caso un bloque de 10 cm de espesor, del que secaríamos 2 mástiles de una pieza.
Inicialmente este bloque en caoba pesa una barbaridad....

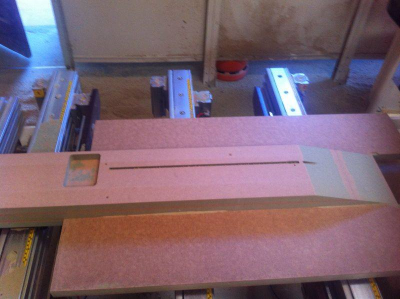

Foto mástil 2: La programación del mástil nos ha llevado muchísimo tiempo, porque hemos incorporado mejoras al original de Gibson, fusionándolo con el encaje de estilo PRS, que es mucho mejor y más sólido.

Foto mástil 3: la pieza que sostiene el mástil es una plantilla para generar vacio, donde luego mecanizar las piezas de madera.

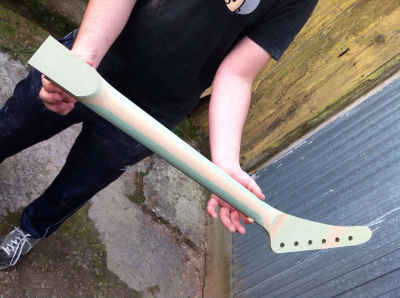

Foto mástil 4: primera prueba en DM, para calibrar medidas y encajes.

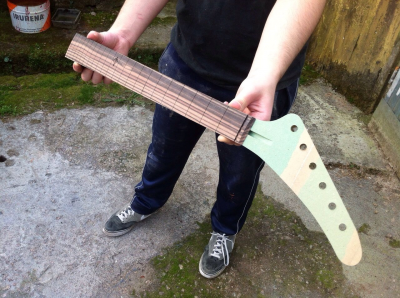

Foto mástil 5: el diapasón de ébano de macasar (no es el de este mástil, pero nos sirve para ver o aproximar el aspecto final).

próximamente.... ya con madera de primera.... la caoba
Archivos adjuntos:
mastil 1.png
BBCode:
mastil 2.png
BBCode:
mastil 3.png
BBCode:
mastil 4.png
BBCode:
mastil 5.png
BBCode:
mastil 6.png
BBCode:

Galicia Custom Guitars...
http://www.facebook.com/GaliciaCustomGuitars

Subir
#5 por ltdkami el 31/10/2014
Uff, que ganas da de hacerse una :)
Se ve brutal.
Subir
1
#6 por galicia_custom_guitars el 31/10/2014
jejeje...para eso estamos... para poneros los dientes largos.

Galicia Custom Guitars...
http://www.facebook.com/GaliciaCustomGuitars

Subir
#7 por ltdkami el 31/10/2014
Dispones de fresadora de control numerico o lo haceis todo con fresadora normal?
Subir
#8 por francisco javito el 31/10/2014
Creo que eso es una fresadora por control numérico de esas que son capaces de hacer maravillas en las manos adecuadas
Subir
#9 por ltdkami el 31/10/2014
Con eso puedes hacer de todo. Pero no bajan de 2000 euros, y seguramente esas no seran de lo mejor. Maquinaria industrial de 600 euros para arriba. creo
Subir
#10 por galicia_custom_guitars el 31/10/2014
Esto es una maquina industrial de alta capacidad.... es mucho mas cara (muchiiiiiiisimo), pero te permite hacer, como bien comentais, de todo con garantías profesionales.
También tenemos fresadoras manuales pequeñas, para detalles menores o modificaciones, pero si todo está bien programado no tienes problema.
Disponemos de tecnología de muy alto nivel, incluido maquinas de corte de metal por laser, para hacer nuestras propias piezas metálicas... odiamos el plástico.

Galicia Custom Guitars...
http://www.facebook.com/GaliciaCustomGuitars

Subir
#11 por ltdkami el 31/10/2014
#10 La usareis para algo mas que guitarras no? porque para amortizar ese gasto... buf. Que envidia me dais, pero bueno, yo para empezar con una fresadora y poco mas ire tirando. Un saludo
Subir
#12 por galicia_custom_guitars el 31/10/2014
Pues estamos haciendo trabajos también para otros luthieres.
Tenemos Luthieres en Alemania, Austria y Suiza que nos piden a nosotros que les fresemos los mástiles y los cuerpos... luego los enviamos por correo y ya rematan ellos y personalizan sus trabajos. Cada vez nos aparecen más encargos europeos...

De todo esto lo mas complicado es siempre crear el programa de 3d para la máquina. La Explorer ha sido una verdadera complicación técnica.
Los diseños tipo Gibson son muy complejos... los de estilo Fender son muchísimo mas simples.

Galicia Custom Guitars...
http://www.facebook.com/GaliciaCustomGuitars

Subir
