A mi el sonido que saca me gusta, pero mi opinion no cuenta, por que llevo poco tiempo en esto y aun no estoy cualificado para opinar.
Otra cosa, anoche te conteste sin mirar el esquema, ahora lo he mirado un poco y veo que los dos trimmers lo unico que hacen es dejar pasar mas o menos tension a las patillas de los transistores, entonces, creo que podrias medir con el montaje funcionando, entre la patilla de los transistores y masa, que tension les esta llegando, para ir haciendote una idea, y luego buscas el pdf de datos de esos transitores y miras cual es la tension de trabajo.
Tambien, ya que cacharreas bastante deberias tener una fuente de alimentacion variable con voltimetro, en este caso podrias conectarta directamente a las patillas de los transistores e ir aumentando la tension hasta que funcione a tu gusto, de esta manera podrias calcular que resistencia o potenciometro poner.
Todo aficionado debe tener su fuente variable, tu mismo te la puedes hacer, hay muchos montajes por la red, pero si no quieres complicarte mucho tengo algunos articulos de revistas antiguas donde ya viene diseñada la placa y yo he realizado y tengo funcionado un par de esas fuentes, concretamente con un LM 317 que da 1,5 A y con el LM 338K que da hasta 5A y creo recordar que las dos, o por lo menos la ultima era cortocircuitable, las dos son muy sencillas y con pocos componentes, lo unico el 338K que quizas sea un poco caro, por lo demas componentes corrientes.
Si piensas que te puede interesar, lo busco cuando tenga un rato y te lo envio.

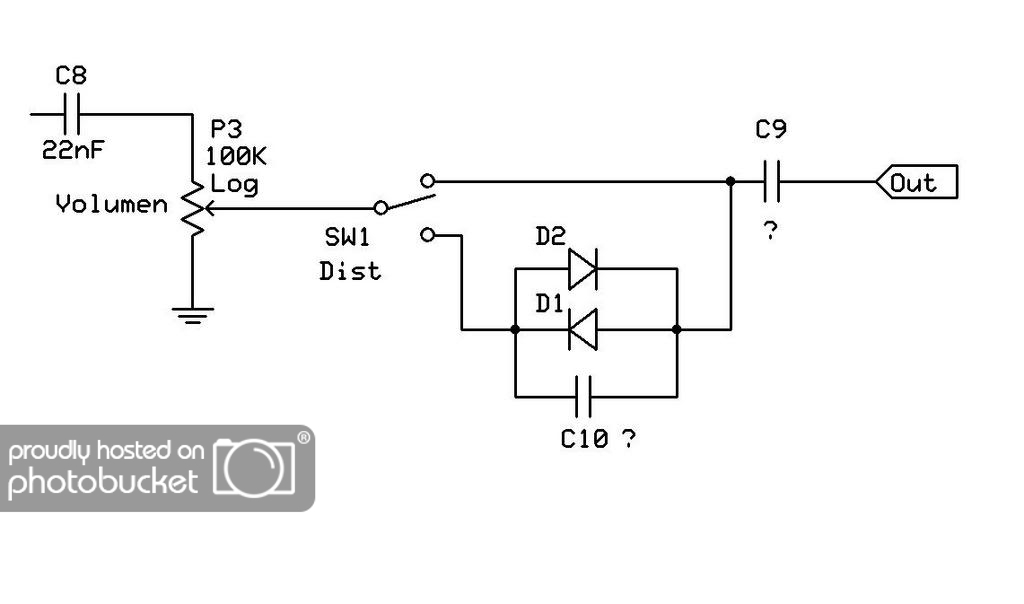

frasco, viendo esquemas de otros circuitos veo que las dos formas son válidas, pueden dar sonido diferente, pero en el bluesbreaker y en el big muff van como los he puesto yo, y en el RAT van como tu dices......lo puedes hacer como quieras, pero después de ver otros circuitos también creo como phakkito que es mejor poner la sección de clipping (y por lo tanto el switch también) antes del pote de volumen, no después.
Salu2.
Pero que cracks, sois, de algo que lo habia casi abandonado, lo solucionais, y puede que suene eso a gloria....
+1 a conguito por esa ayuda
Jooooo pues yo estoy estancadisimo...tengo 5 proyectos pendientes de hacer,y eso que ya tengo todo el material y las placas hechas pero no tengo un momento de respiro y tampoco me apetece
Tengo el puñetero Tubescreamsex ahi muerto de risa...a menos de 3 metros de donde estoy ahora sentado...Paki....si no le meto mano de aqui a la quedada te lo voy a llevar para que le operes alli mismo
jau diy adictos..

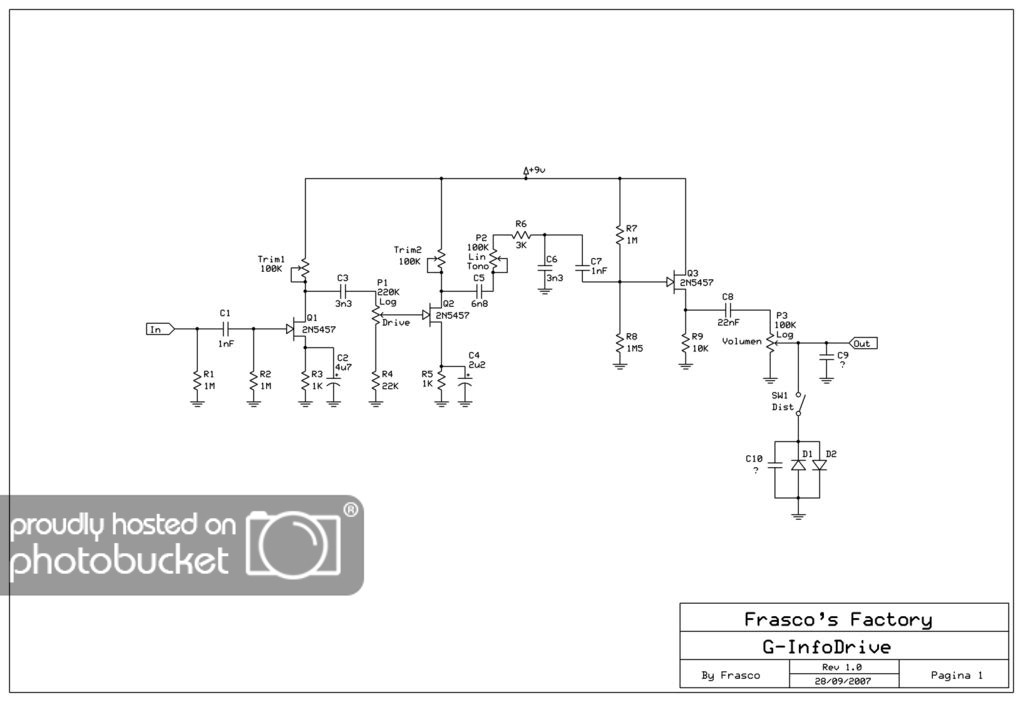

veamos... revisando el circuito de conguito algunas puntualizaciones..
El condensador C1, desacoplo de entrada, por que un valor de 1nf, ahi nos estamos quedando sin frecuencias graves. Mejor para ello el standar de 22nf, y de ahi hasta los 47nf para probar.
lo mismo para C3 C5 C7.
El control de tono esta en serie, no haria mucho mas que variar el volumen... el condensador C6 nos deriva las frecuencias altas a masa, esto seria cuestion de provar, puede que enfatice medios, pero al ser fijo no se podria ajustar...
La salida del clipping o recortador, creo que seria mejor ponerlo fijo a la salida del segundo Fet, mas efectivo, al no depender de la salida en si.
Esta puesta a masa, para que sea un recortador efectivo.
Si lo ponemos en serie como lo tiene Conguito, dependeria del valor de C10, entonces seria un distorsionador, por que actuaria la carga descarga de C10. Por cierto el RAT esun distorsionador no?...
Un saludo...y a provar como locos
), pero creo que esto sería un buen comienzo.
