FUZZ FACE PNP ground negativo

#1 por godsavemetal el 08/11/2011
sí se que tarán pensando pero si los pedales basadors en PNP son grund positivo??? este pata se virló la CHAVETA!!! QUÉ PASÓ??? VAMOS AHI!!
No no no!! no toy loco es un esquema que capture´ en un foro RUSO y creo que aplicaron algunas recomendaciones teóricas de los diversos foros y experimentaron con el mismo; sin cambiar la escencia del pedal; le han agregado algunas cosas (y yo también por lo que el mod es mío) y es tierra negativa!! así como lo leen un pedal hecho enteramente de PNP con tierra negativa, digamos que su tierra verdadera es flotante o algo por el estilacho!! jajaja es un truco muy bueno; aquí el esquema en rusiaco pa que lo analicen:

+9B es +9V y los códigos de los tranis son de germanio de uso militar en la RUSIA de la PERESTROISKA!!! sobras de la guerra fría que los regalan por ahi!! pero yo les puse los que originalmente irían los AC128/01, sip esos blindados a prueba de balas ajajjaaaa!!!

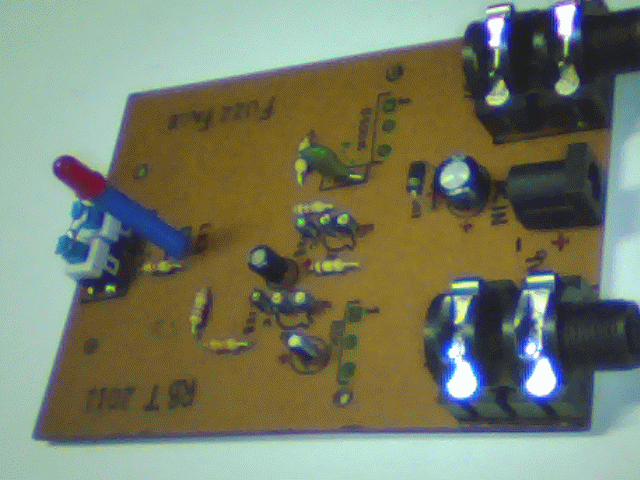

Aquí el resultado final:

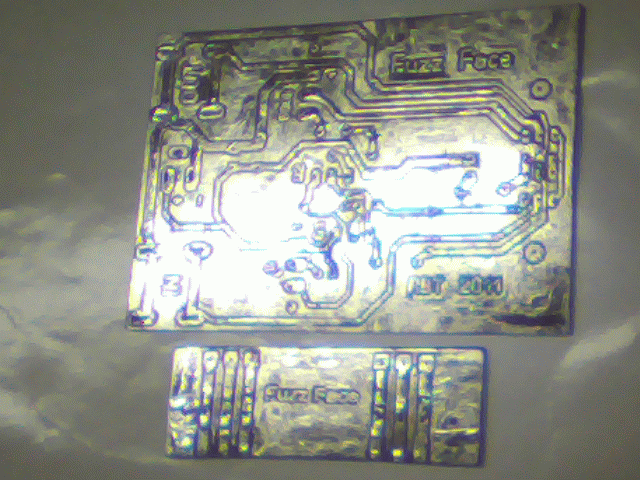

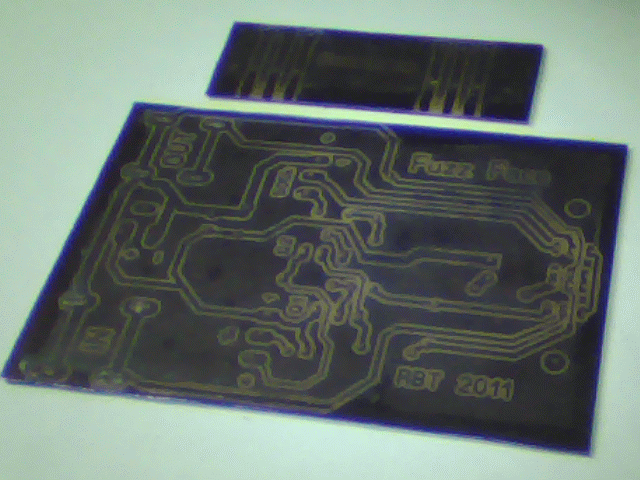

las placas recién salidas del etching a mi estilo personal; ta todo en la placa sin cables ya verán el resultado final.

Bien estañaditas como en todos mis trabajos previos que he publicado aquí, ya saben que es pa protegerlo de la corrosión mejor que con ese látex o barnicito verde etc!! tengo pedales o equipos hechos así desde 1970 y suenan de miedo, los de látex o con barniz ya se oxidaron y las pistas se corroen con el clima de LIMA-PERÚ; experiencia comprobada!!!

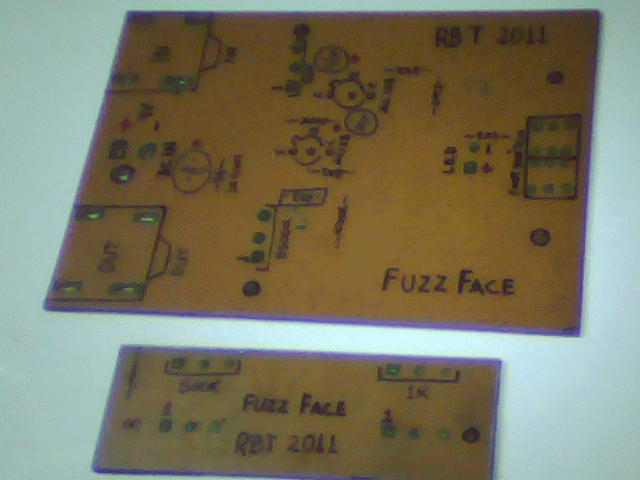

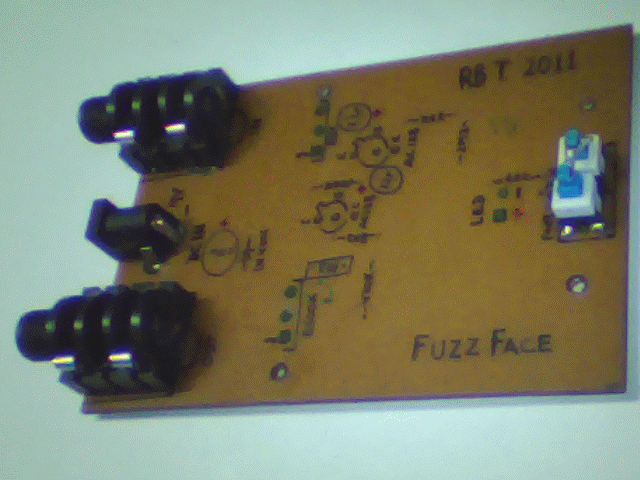

La máscara de componentes pa no perderme; vaya si este pedal es tan fácil pero es mas seguro así!!

quiero mostrar como van los componentes que supuestamente son externos via cables, pero en mi diseño personal todos van en el impreso; JACKS>>>IN, OUT y DC IN; amén del 3pdt van en el impreso soldados.

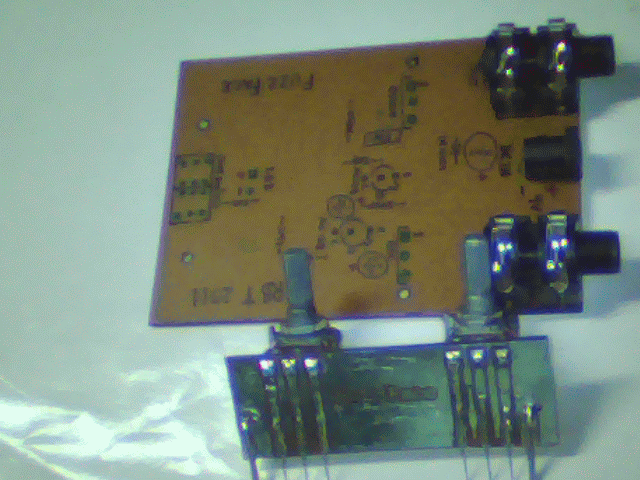

Aquí con su daughter board de los potes ven como van los conectores rígidos para encajarlos y soldarlos al PCB board evitando los cables; tanto el PCB como el de los potes tienen una máscara de blindaje pasiva!!!

Con los componentes clásicos en su lugar dejando espacio para el PCB de los potes.

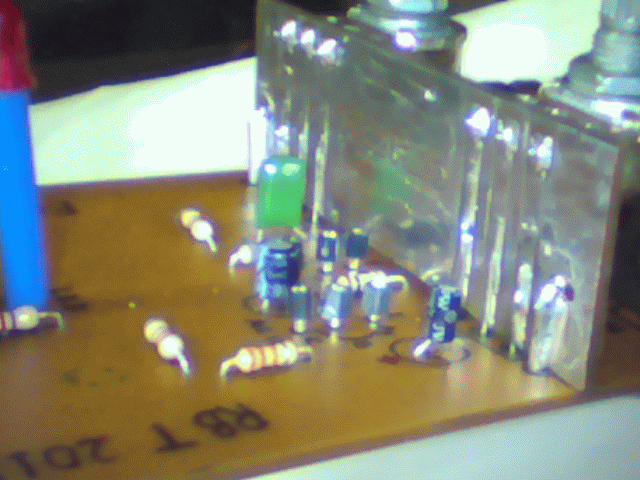

El PCB de los potes instalado en su lugar de destino

Detalle del anclaje que asegura una buena sujeción dle PCB de los potes al main PCB

[img][img][/img]

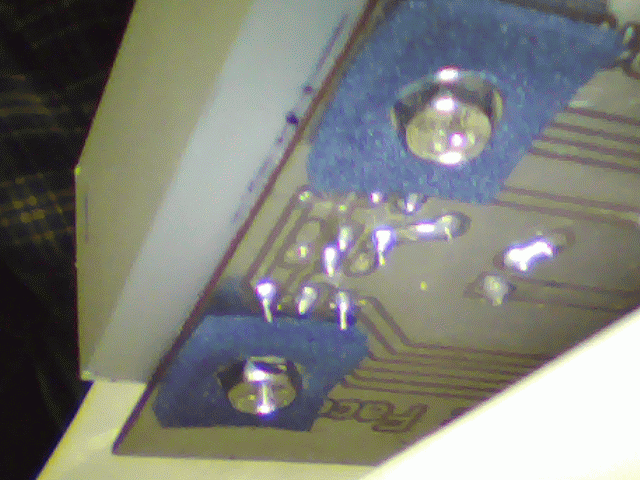

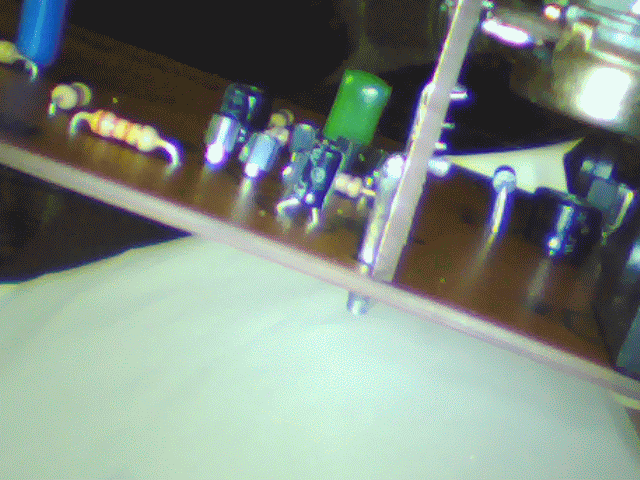

Vista inferior de las soldaduras; me quedó recontra prolija tipo espejo!!!

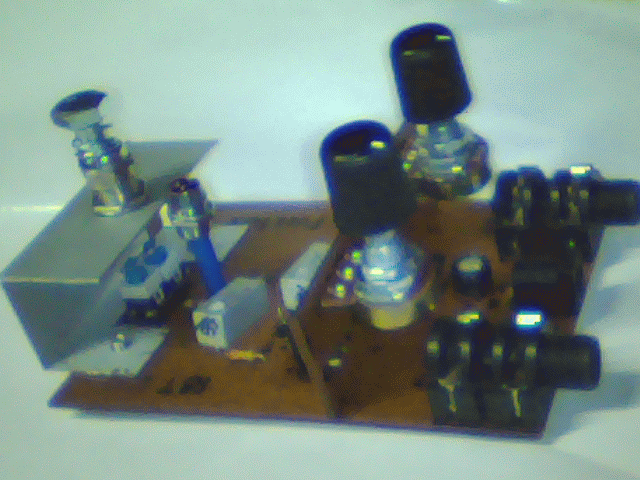

Vista lateral final de todo en su lugar NI UN SOLO CABLE!! toy tan orgullozo del resultado es increible!!

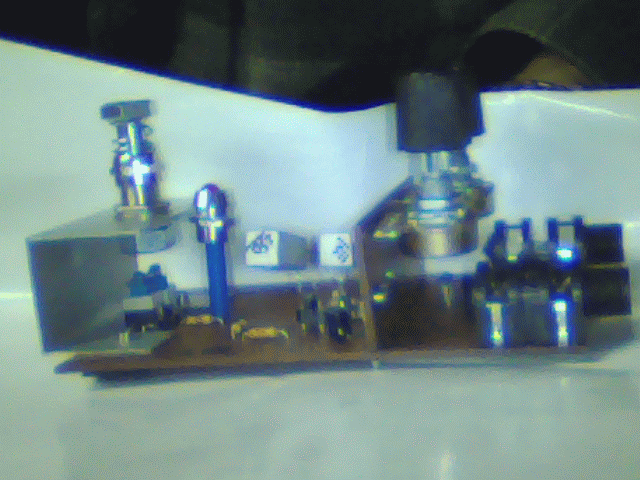

aquí otra vista en semiperfil.

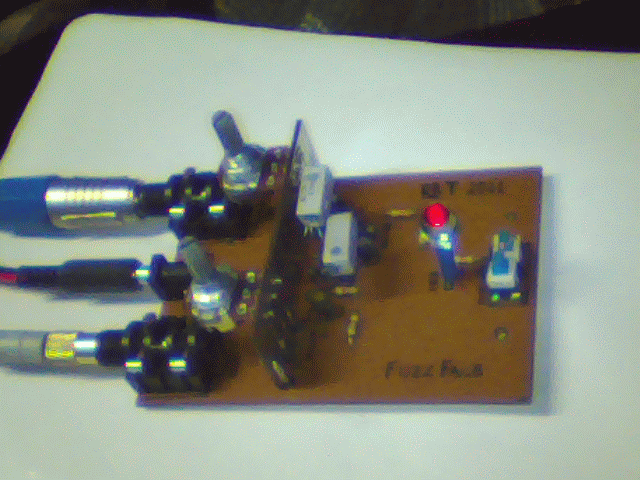

Una foto previa para la prueba de fuego en funcionamiento.

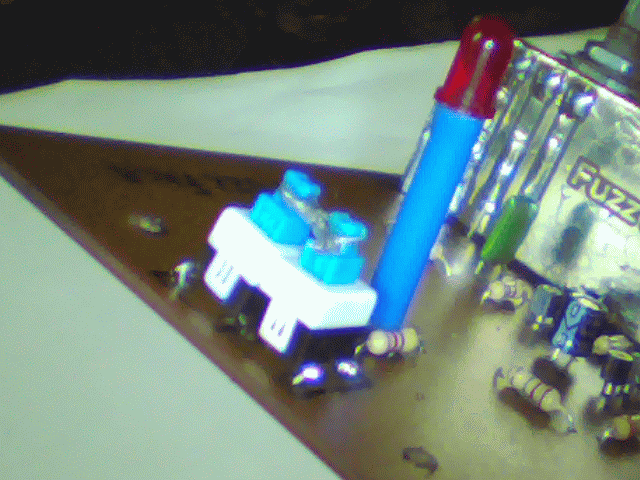

detalle del artilugio del 3pdt hecho con miniswitches use esta vez dos que suman un total de 12 patitas 6 centrales las usé pal led y las tres laterales de cada lado para el IN y OUT o sea true by pas!!!!

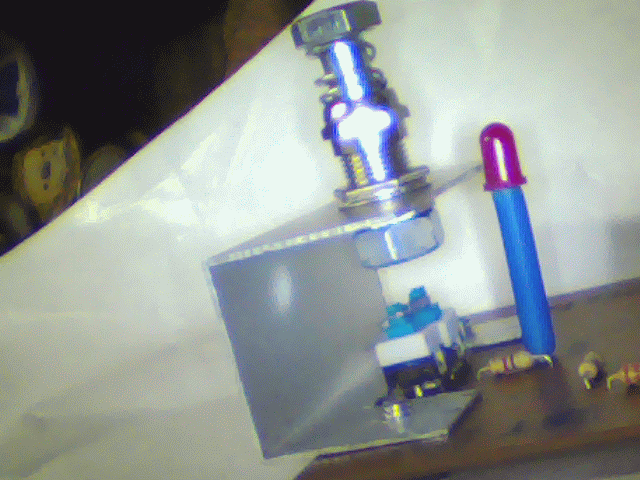

Mi conocido reductor de presión en el popular 3pdt MADE IN PERÚ que se adapta versatilmente en este nuevo diseño de manera increible!!!!!

sujeción inferior con espongitas aisladoras de corospum pa evitar cortos y sorpresas todo bien diseñado y nada al azar por ahora lo tengo asi en PCB falta la caja que la haré como mi colección de los 10 MUFFs en 8x12x4cm pa que quepa sin contratiempos!!! qué les parece??

AHHH me olvidaba el consabido mp3, lástima que no es mío es del original RUSO que la armó; (en mis pruebas con una banda sonora de un solo clásico en guitarra acústica es similar); este pedal tiene ese sonido MUFF muy parecido y sesentero!!!

http://www.mediafire.com/?9g294bttpbipiww un purple haze - al estilo RUSO!!!
http://www.mediafire.com/?mcfbmnidb8b8hao tuninng into you - extracto se parece a un MUFF!!!

y todo lo que necesitas pa serte uno; PCB main; PCB de los potes; LAYOUT de la imagen del programa y la lista de piezas y materiales que debes comprar.

http://www.mediafire.com/?9fmhc5om8lyfgfo
La imagen es copia del programa donde lo hago espero que esté claro y su PCB a escala listo pal etching y la lista de piezas que más!!! :mafia:
