Fundamentos del diseño de la guitarra eléctrica: 3ª Parte

#25 por jambojambo el 23/11/2013
Hola muy interesante. Sólo me queda una duda: las dimensiones del mástil, su forma de más estrecho en la cejuela, a más ancho entrando al cuerpo. Como se puede calcular, son tener las dimensiones del puente? Todas las ideas que has puesto están muy bien, a mi solo me queda saber como usar adobe ilustrador o autocad, por lo demás más o menos me voy haciendo como diseñar. Subiré fotos de la guitarra que tengo diseñada, similar a una PRD, con cuernos de distintas dimensiones, y cuerpo más pequeño, y estrecho.
Gracias
Subir
1
#26 por guille_777 el 25/06/2014
saxocaster escribió:
Al puente le damos una inclinación de 4 grados, ya explicare más adelante el porqué.
Desde el puente hacia la izquierda dejamos unos 140 mm aproximadamente y marcamos el inicio del cuerpo, este medirá unos 430 mm.
exelente toda la info que das aca compañero , lo que no entiendo bien es porque Al puente le damos una inclinación de 4 grados hasia la izquierda :rolleyes:
Subir
#27 por saxocaster el 25/06/2014
guille_777 escribió:
, lo que no entiendo bien es porque Al puente le damos una inclinación de 4 grados hasia la izquierda

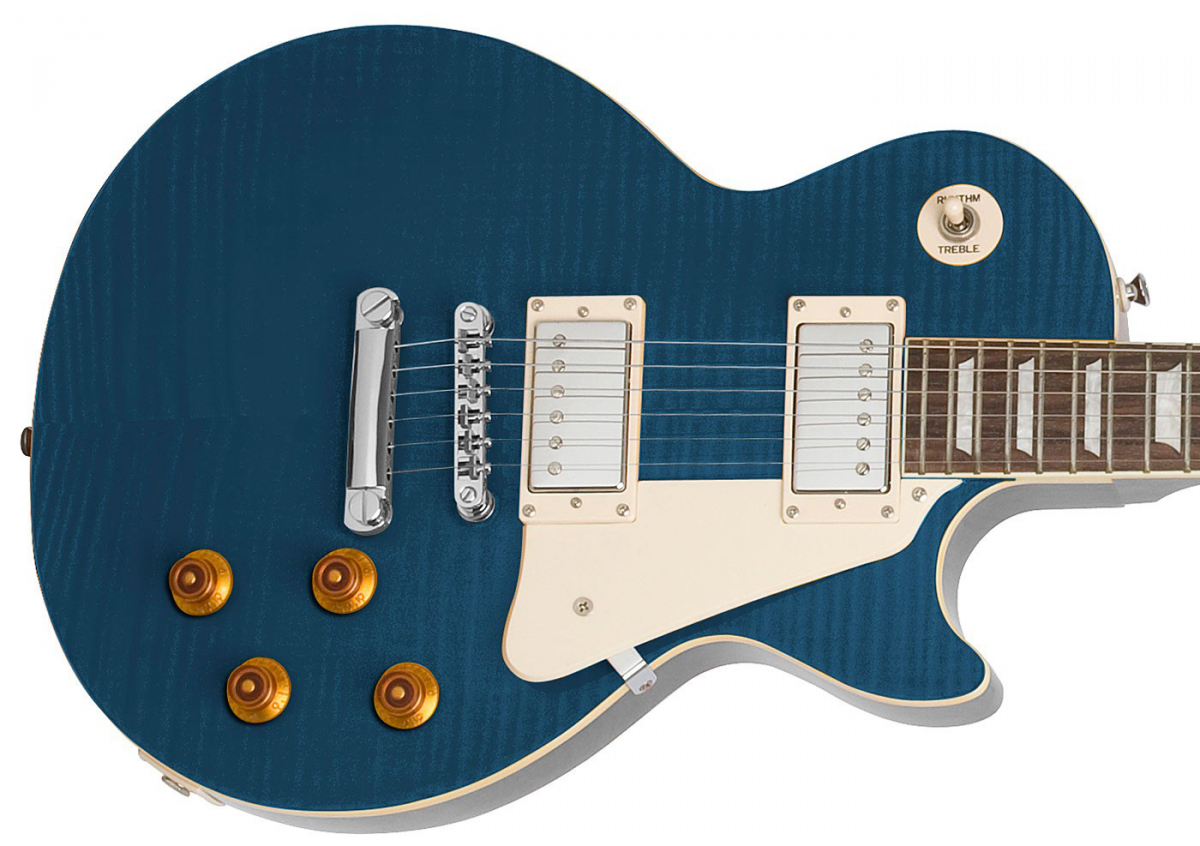

Es para compensar, todas las guitarras con tunomatic lo llevan. Fijate en la foto que te adjunto, como el puente, en la parte superior, esta mas cerca del cordal ( o mas lejos de la pastilla) que en la inferior


El conocimiento habla, pero la sabiduría escucha. ...
http://diegofabianguitars.blogspot.com.es/
https://sites.google.com/site/planosdeguitarras/[url]

Subir
#28 por guille_777 el 25/06/2014
saxocaster escribió:
Es para compensar, todas las guitarras con tunomatic lo llevan. Fijate en la foto que te adjunto, como el puente, en la parte superior, esta mas cerca del cordal ( o mas lejos de la pastilla) que en la inferior
Ante todo gracias por responder, yo te entiendo lo que me decis pero porque las stratos o ya sea los puentes flotantes esten derechos no tienen ninguna inclinacion, y otra duda que me surgio en este momento es de donde tomas la medida de la escala 647,7 de la parte de arria o la parte de abajo? ya que se inclinamos el puente me imajino que la medida en sus extremo cambia.
Subir
#29 por saxocaster el 27/06/2014
De nada guille_777 !

guille_777 escribió:
porque las stratos o ya sea los puentes flotantes estén derechos no tienen ninguna inclinacion

No soy ingeniero ;) , pero imagino que en las Stratos, Floyd Rose, etc, las selletas tienen suficiente recorrido para desplazar hacia adelante y atrás y por eso no necesitan inclinar el puente, los tunomatic tenen mucho menos recorrido y de ahi el darle inclinación para compensar

guille_777 escribió:
de donde tomas la medida de la escala 647,7 de la parte de arria o la parte de abajo?

de la parte de abajo, y después usas esas punto y pivotas sobre el los 4º

El conocimiento habla, pero la sabiduría escucha. ...
http://diegofabianguitars.blogspot.com.es/
https://sites.google.com/site/planosdeguitarras/[url]

Subir
#30 por guille_777 el 27/06/2014
saxocaster escribió:

de la parte de abajo, y después usas esas punto y pivotas sobre el los 4º
muchas gracias por tu respuestas :)
Subir
#31 por jmgguitars el 23/02/2015
Es interesante, soy Luthier y hago mis propios diseños, seguro que algo aprendo de aquí. Gracias

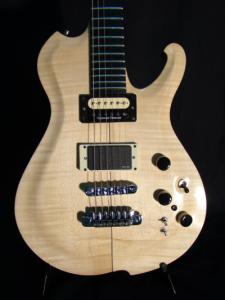

Fotos de mi último diseño JMG-VITI
Archivos adjuntos:
BBCode:
BBCode:
Subir
#32 por J.C. el 23/02/2015
Sigo el hilo

"Pretender ir en contra de los off topics es pretender ir en contra de la conversación misma."
suso_gs

Subir
#33 por orestes el 16/03/2015
Te felicito compañero, excelente artículo.
Subir
#34 por Sebas Bautista el 12/08/2015
Acabo de terminar los 3 articulos. Como guitarrista y diseñador gráfico, me han parecido sublimes. Gracias!
Subir
#35 por portog36 el 01/09/2015
Felicidades,geniales las tres entregas!!

rapido e indoloro.

https://soundcloud.com/stoura-808296313

Subir
#36 por Jorge nelson ruiz el 30/07/2016
De donde tomas el punto referencia en la pala ,para la linea de agujeros de las clavijas, ahí dices que son 17'grados ,pero desde donde partes??
Subir
