Fotos de Placa de un NOVA SYSTEM TC ELECTRONIC ME URGE!!!

#1 por Khefer Kaos el 15/04/2016
Saludos foreros!!

Tengo un problema con un Nova System que está en mi banco de trabajo. El problema reside en que este Nova System, viene de otro "taller" en el cual, le hicieron un desastre. El caso es que solicito su ayuda, para identificar algunas piezas que estan dañadas.

¿Algún alma bondadosa que pueda mandarme fotos de la placa madre de su Nova System? En específico de la seccion que entre los jacks de 6.3mm de los outputs left / right y varios chips de 8 pines (operacionales).

Las piezas que estan dañadas en la placa, estan marcadas con las referencia Q2, R81, IC19, Q7 y D6. Les cuento que en el caso del IC11 no esta ni presente en mi placa, ya que lo cortaron jajaja.

Estos componentes, pienso yo, que deben de tener estas matrículas que pongo a continuación:
Q2 - BBV33
R81 - 38R3
Q7 - BBV33
D6 - 15D1
IC19 - NE5532P

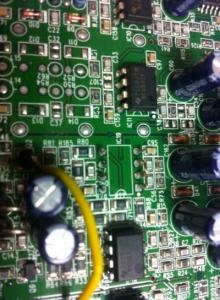

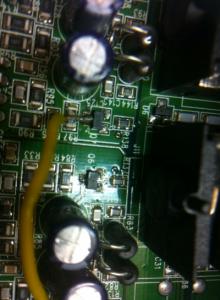

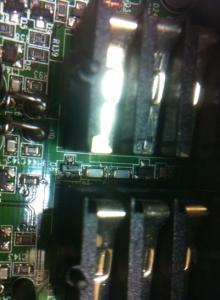

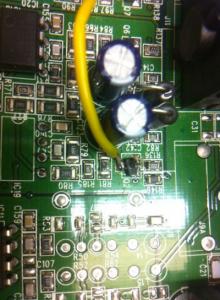

¿Alguien me puede confirmar esas matriculas o decirme el número de parte, si es que lo tienen, de esos componentes? Anexo algunas fotografias del desastre que dejaron en esa placa y los componentes los identificaran facilmente en las fotografías, porque están cerca de ese cable amarillo que algún rayotécnico desafortunadamente colocó.

Gracias!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#2 por drsinte el 25/04/2016

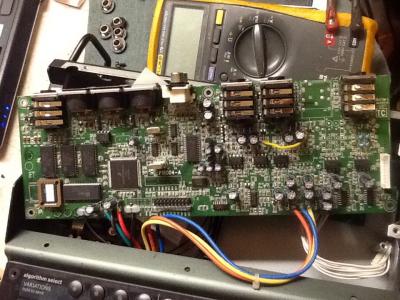

Hola aqui te dejo unas fotos de una placa que le fue repuesta a un colega por el servicio técnico oficial,
en una de las unidades que salieron defectuosas y se quedaban clavadas,

creo que tenia un problema en alguno de los integrados ,
directamente cambiaron la placa y le entregaron la vieja,

por lo que en teoría no soldaron ni desoldaron ningún componente ,
los componentes que faltan están así de serie ,

espero que te sirvan las fotos , un saludo!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#3 por Khefer Kaos el 13/05/2016
#2

Muchas gracias.
Subir
1
#4 por drsinte el 13/05/2016
De nada un placer !
Subir
