''Fender'' Jaguar(en construccion)

#25 por kurtito el 13/04/2009
jejeje, a quien no!, es un vicio, ver algo que empezo como un pedazo de madera sin forma, a ser una obra de arte personalizada, que habla como vos queres jeje, es inexplicable, bueno, mañana mismo voy al taller, asi que minimo, le saco las fotos y les cuento que hice, saludos :saludo:

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
#26 por kurtito el 29/04/2009
Buenooo, llego el gran dia, hoy llueve, me pasaron las fotos jajaja :aplausos:
desde ya, disculpas por la tardanza, espero que valga la pena.

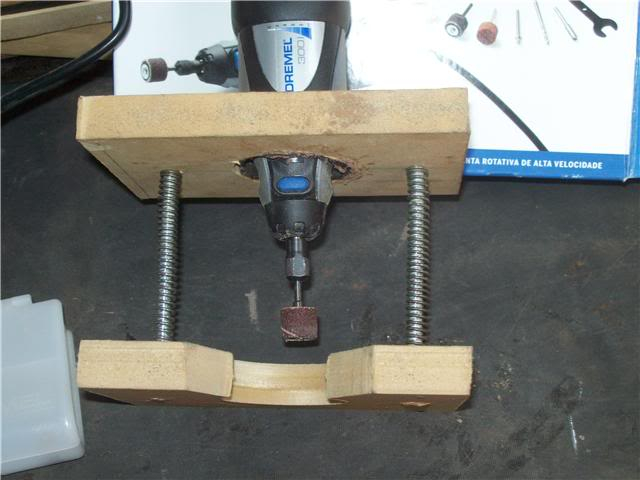

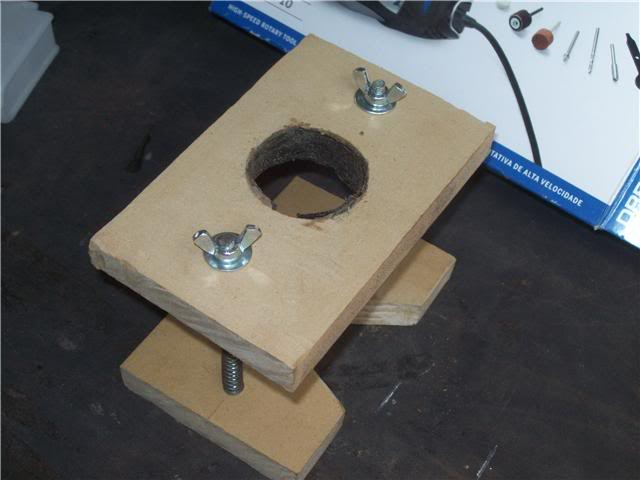

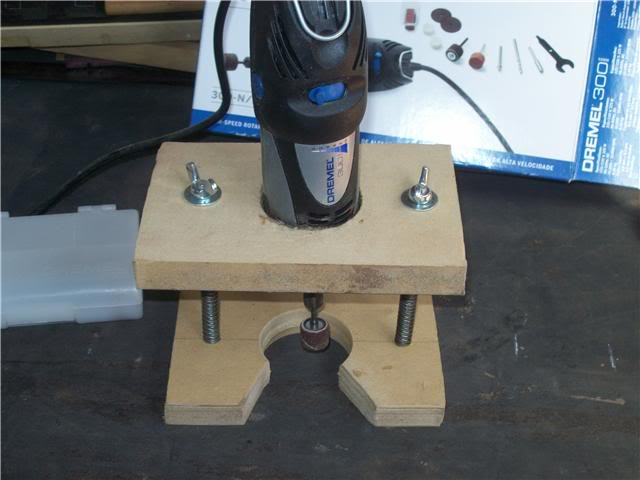

bueno, primero subo unas fotitos del soporte para dremel que hicimos, esta hecho con 2 varillas roscadas, y 2 resortes, eso es lo vital, despues son los 2 bloques de fibrofacil y mariposas o tuercas para ajustar la profundidad.




bueno, el soporte anda perfecto, hasta ahora lo que pude hacer fue lo siguiente:

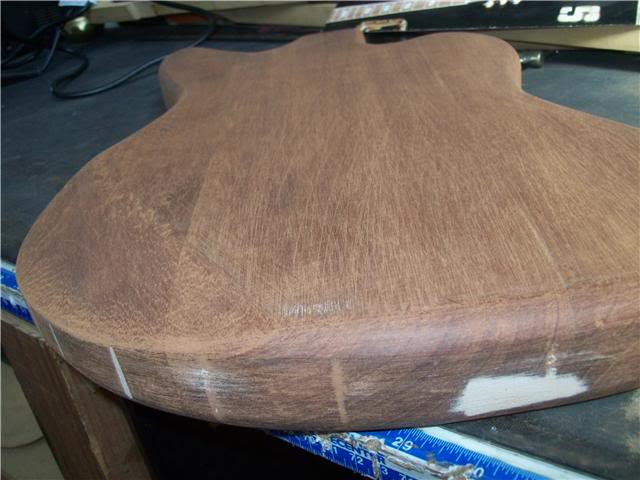

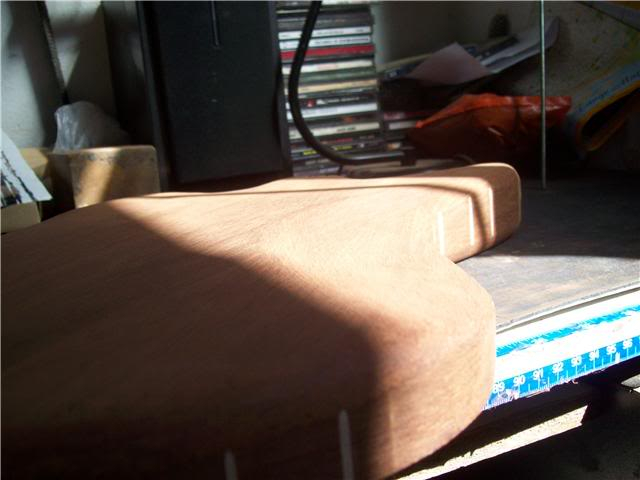

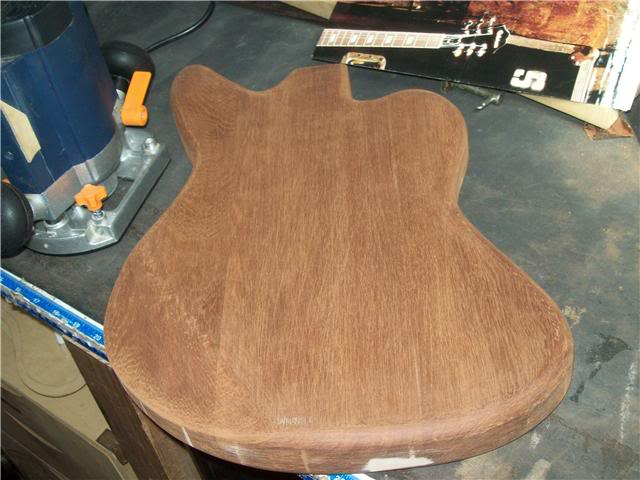

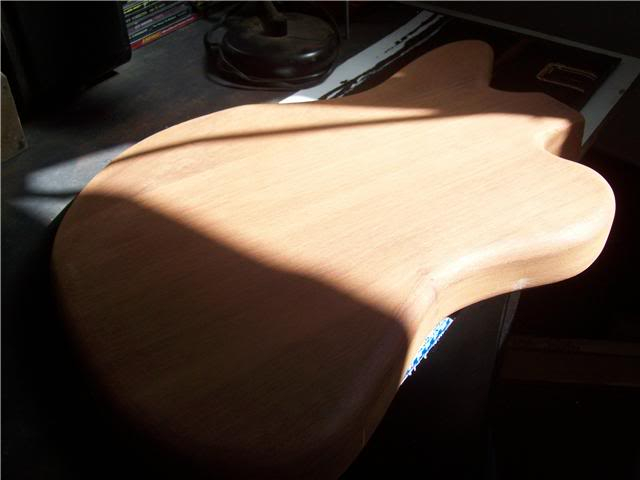

redondear los bordes del cuerpo, hacer el chanfle del brazo, y la cavidad de atras para la panza, eso en el cuerpo, pongo las fotos, que no se ven de lo mejor, no tengo mucho de fotografo :D





todo esto lo hice con una escofina, lijas y mucha paciencia.

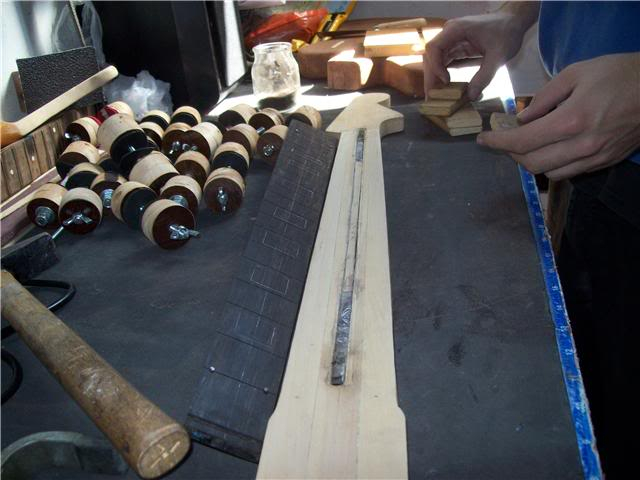

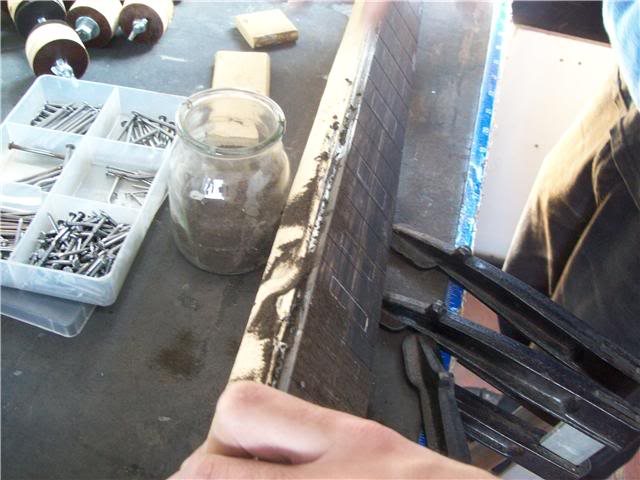

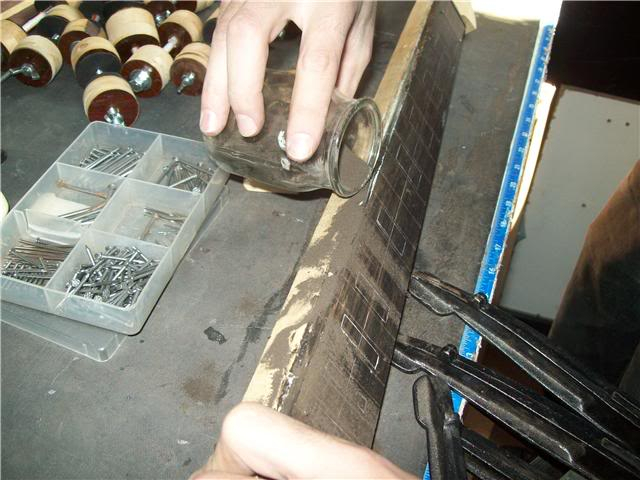

y por ultimo, el mastil, empareje el diapason, que no me convencio mucho como quedaba encolado, asi que por las dudas cuando encole, le tire polvo de ebano en los cantos, luego encole:

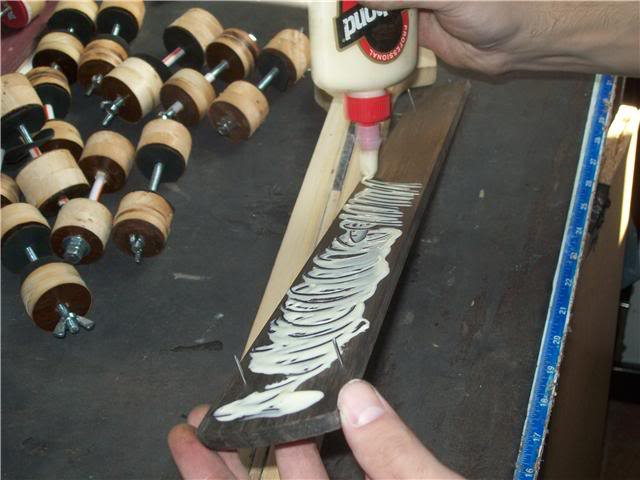

demas esta decir que el titebond lo esparci bien, en la foto no se aprecia ^^

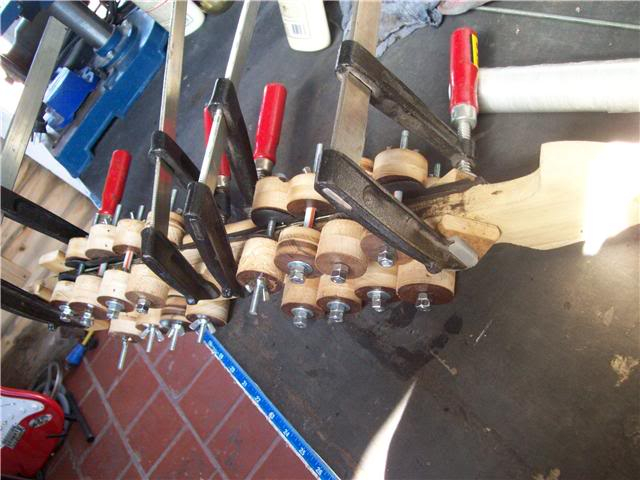

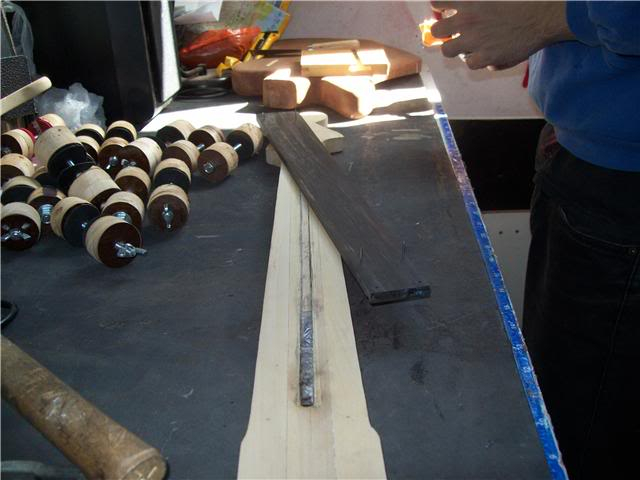

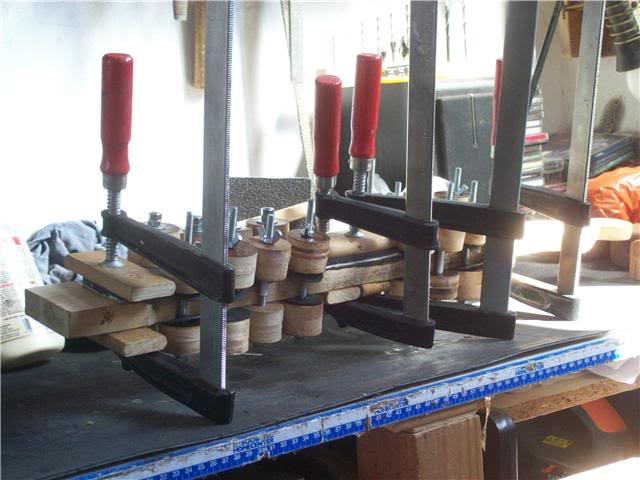

y por ultimo, lo prense con sargentos y unas rueditas de fabricacion casera, van bien para los bordes:



y bueno, esas son todas las fotos por ahora, voy sacando mas, y hay algun videito hecho, pero queda para mas adelante; despues de prensar, espere casi 7 dias, y saque las prensas, limpie los restos de titebond, que son imposibles, y con el router o fresadora, empareje los cantos del mastil, en estos dias voy a tratar de hacer las cavidades de los inlays, que no son nada facil para mi al menos, bueno, eso fue todo hasta ahora, saludos !

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
--226008--
#27 por --226008-- el 29/04/2009
Solo espero que hoy no haya ninguna catastrofe nuclear o algo por el estilo :p seria mucha coincidencia :risa:

Nadamas con decirte que desde que me suscribí a este tema pase de Neofito a Maestro Posteador :D

No ya en serio, estas haciendo un buen trabajo, lo único que me queda de duda es para que usaste exactamente el polvo de ébano, yo no sé mucho de esto :oops:

:saludo: y ánimo
Subir
#28 por kurtito el 29/04/2009
osca_spunk_ja escribió:
Solo espero que hoy no haya ninguna catastrofe nuclear o algo por el estilo :p seria mucha coincidencia :risa:

Nadamas con decirte que desde que me suscribí a este tema pase de Neofito a Maestro Posteador :D

No ya en serio, estas haciendo un buen trabajo, lo único que me queda de duda es para que usaste exactamente el polvo de ébano, yo no sé mucho de esto :oops:

:saludo: y ánimo


jajaja, y si, paso un tiempo, el polvo de ebano es para rellenar partes donde la madera no esta perfectamente enconlada, y para que no se vea la cola seca, se le tira el polvo y asi parece que es madera y no cola, :brindis:

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
#29 por almni el 01/05/2009
bien ahí .... kurtito!!!!!!!! te hiciste esperar pero volviste con unos cuantos avances eh!!!:ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok:
esta muy bueno lo q estas haciendo.... saludos,.... y sigo esperando ansisoso los avances:saludo::saludo::saludo::saludo:
Subir
#30 por kurtito el 01/05/2009
almni escribió:
bien ahí .... kurtito!!!!!!!! te hiciste esperar pero volviste con unos cuantos avances eh!!!:ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok::ok:
esta muy bueno lo q estas haciendo.... saludos,.... y sigo esperando ansisoso los avances:saludo::saludo::saludo::saludo:


Gracias almni :D , me alegro que te guste como va quedando, ya vendran mas avances, fotos, y seguro algun videito, saludos :brindis:

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
#31 por kurtito el 14/05/2009
Buenas a todos, para el que quiera hacer esta viola, (no como yo, que trabajo cada muerte de papa) ajja, les dejo 2 planitos, uno en jpg, y otro mas completito, para ver en el dwg viewer (programita gratis para ver planos), espero que les sirva, sobre todo a razor que anda queriendo hacer una, bueno, para mañana si todo sale como lo espero, saco unas fotos de los inlays ya puestos, saludos!
Archivos adjuntos:

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
#32 por kurtito el 14/05/2009
Buenas de nuevo, ahora si, lo prometido y a tiempo :aplausos:

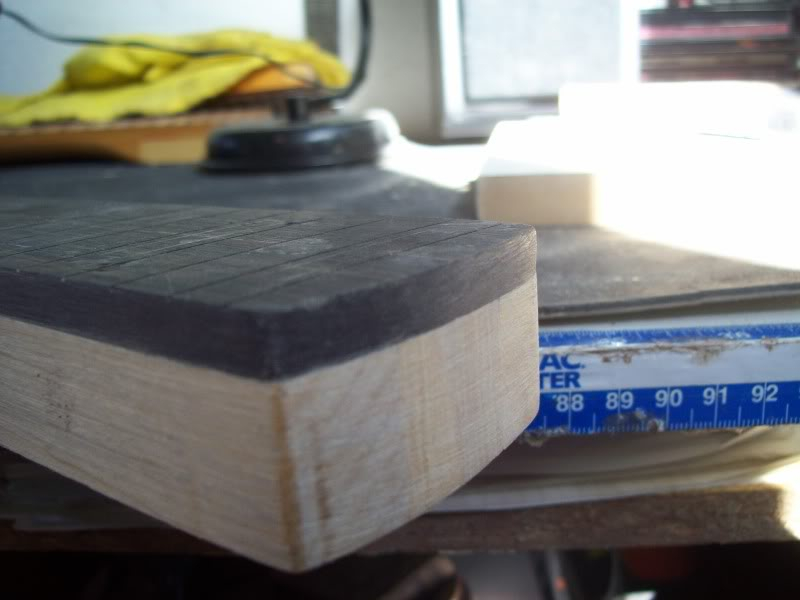

primero, unas fotos de como habia quedado el mastil con el diapason ya encolado, y los bordes parejos.

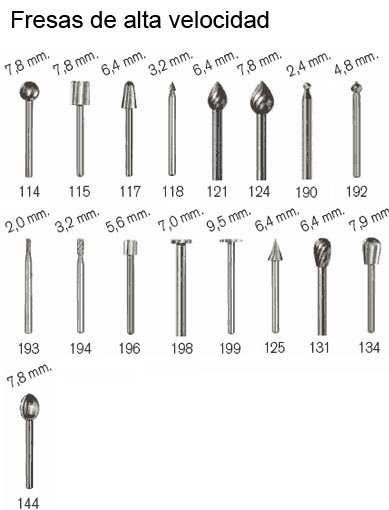

bueno, durante la semana consegui 2 fresas para la dremel, que luego fueron 4 jeje, son 2 modelos de fresa, solo que en 2 tamaños, una la uso para las puntas y otro para sacar material, las que use, son la 196,125,194 y la 118.

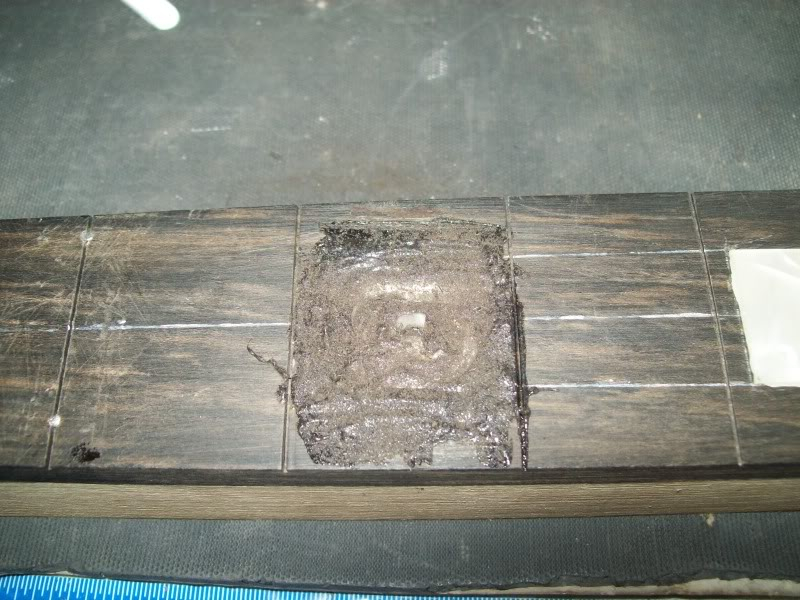

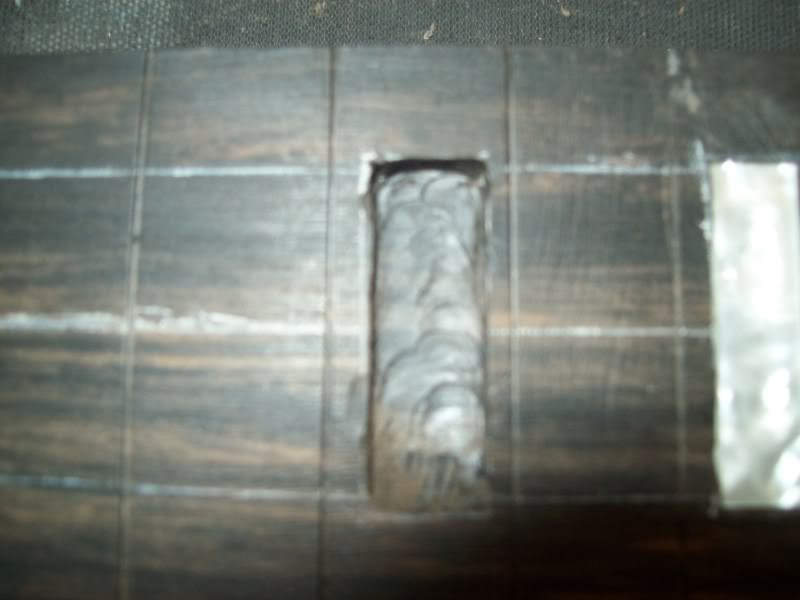

bueno, unas fotos de como fue quedando, las primeras cavidades salieron un tanto grandes, pero de a poco fueron quedando mejor, quizas no se aprecie bien en las fotos, recien hoy termine de hacerlas todas, y por fin pegue los inlays con poxipol transparente y polvo de ebano para disimular los espacios.

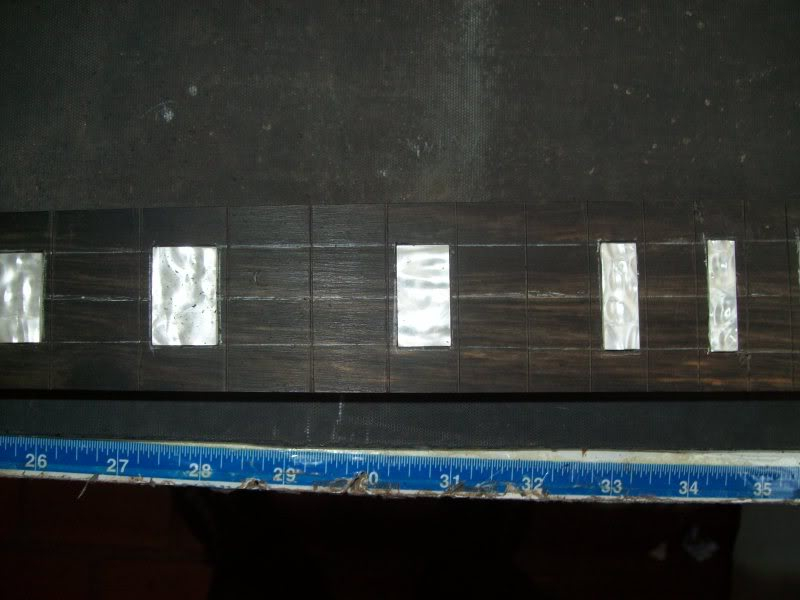

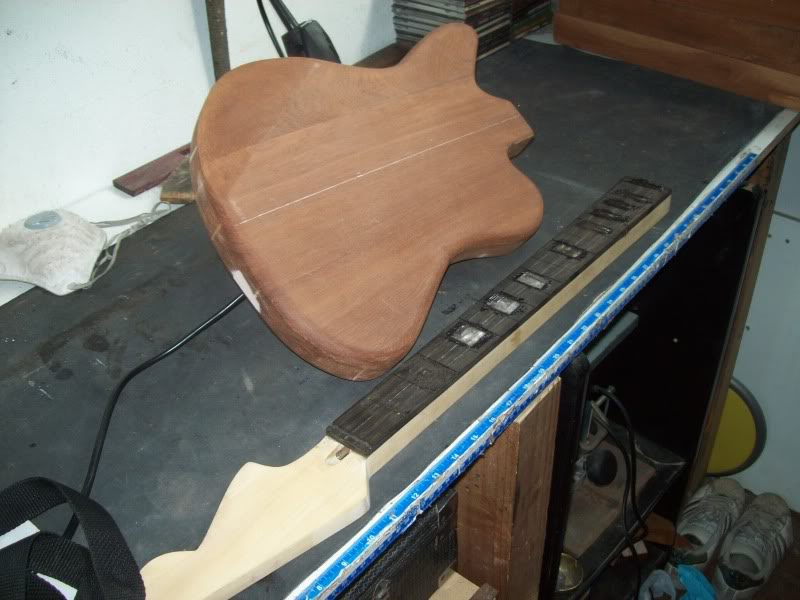

(inlays presentados, sin pegar)

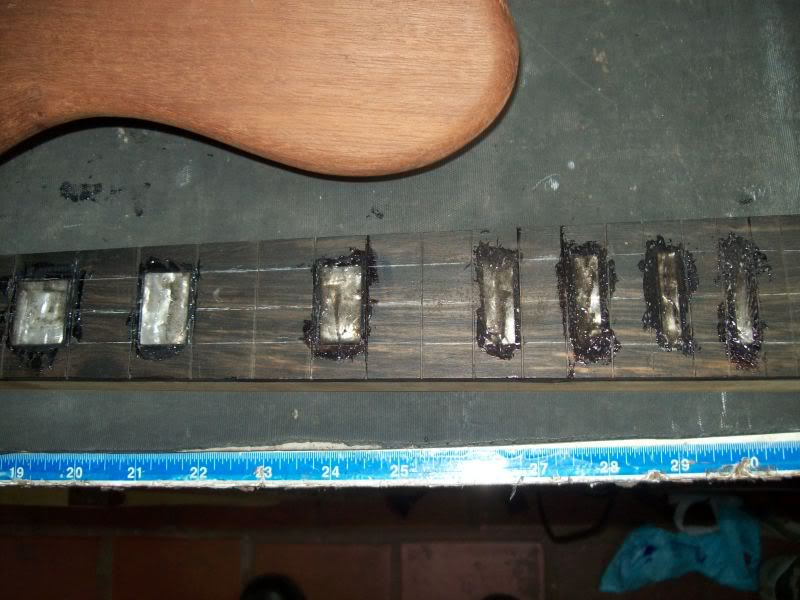

(ya pegados, se nota no? :D)


y bueno, eso fue todo por hoy, lo proximo va a ser repasar los canales de los trastes, empezar a radiar el diapason, y dar la curva al mastil, saludos y la ultima fotito :saludo:


http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
--226008--
#33 por --226008-- el 14/05/2009
Que bueno que ya va quedando :aplausos:

Unas dudas.

¿Que tipo de curvatura le darás al mástil?¿En C o en D?¿Más o menos cuales son las herramientas indispensables para empezar la construcción?¿Es mejor hacer el cuerpo de una sola pieza o en varias?¿Cual es la mentada fórmula para calcular la distancia de los trastes, si por ejemplo el tiro sería de la escala de una les paul?

Son todas, te pregunto porque ya ves que razor se anda queriendo hacer una, a ver si se nos pega algo :risa:

:saludo:
Subir
#34 por kurtito el 14/05/2009
si, el mastil va a ser D, pero bien fino,, en cuanto a las herramientas, es muy relativo al tipo de construccion que quieras hacer, y que guitarra, pero lo que vas a necesitar siempre son prensas para encolar, cola, lijas, tacos planos para emparejar los tablones y demas, uno con radio para darle el radio... pero solo para empezar necesitas las prensas, lijas, la cola o titebond, despues tene en cuenta las maquinas, al menos que te des mucha mania y hagas casi todo a mano :D, en cuanto al cuerpo depende de que acabado de pintura tenga tu guitarra, si transparente, semi, o de un color '' solido '' yo opte por 3 piezas tambien, por que asi disminuye el riesgo de que la madera se curve o se contraiga, pero si queres usar un acabado transparente o al aceite, y /o tenes una madera de calidad, podes hacer en 1 pieza o 2, y para calcular la medida de los trastes, uso un programita que me da la distancia justa de cada traste a la cejuela, segun la escala, incluso podes poner el numero de la escala y la cantidad de trastes que quieras, yo a esta le puse 24, cuando originalmente tienen 21 o 22, el programita se llama wfret, si lo buscas seguro lo encontras en google, en fin, hace frio y se me duermen las manos de escribir jajaja, mañana veo si adelanto algo y lo subo, saludos y metanle a sus proyectos, no hay mucho desde cero, o no estan posteando jeje, saludos

http://www.guitarristas.info/foro/f1...ruccion-46304/

Subir
#35 por Dubiel el 15/05/2009
Estas tirando aceite mio amigo, te tiras un proyecto del Carajo...!!!

Te felicito por ello, me llena de alegria cuando alguien empieza las cosas y al final las termina, una puteria, de verdad mi hermano, ojala termines con ella que esta dale que te cojo, a un punto de finalizarce, ponle amor y sigue posteando man...

Saludos desde Colombia

La definición de locura es hacer una cosa una y ptra vez, esperando un resultado diferente

Subir
#36 por almni el 15/05/2009
muy bien curtito......si seguis asi me voy a terminar enamorando de tu viola:oops::oops::oops::oops::oops::oops::oops::oops:


che, osca- esta sera tu formula???? Se toma la distancia total y se divide por 17'835 y el resultado es la medida del primer traste. Se le resta a la longitud total la del primer traste y se vuelve a dividir por 17'835 y el resultado es la medida del segundo traste y así sucesivamente hasta calcular todos. Para ir corrigiendo errores hay un par de puntos de referencia: El 12º traste tiene que estar exactamente en el centro de la longitud total y el 7º traste tiene que estar a dos tercios entre la cejuela y el 12º traste.
espero q te sirva, un abrazo!!!
