Fender 5 way super switch

  • 1
#1 por juan_hrdrck el 15/06/2012

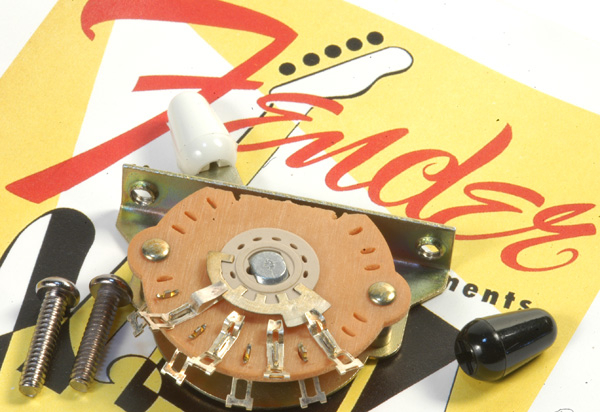

Mi situación es la siguiente; tengo este conmutador y tras buscar información sobre el, no soy capaz de comprender sus combinaciones. Lo que yo busco es usarlo como 5 way normal y corriente ya que es lo que quiero, pero tengo este en casa y prefiero darle uso a este.

Tengo:

Quiero combinar las conexiones para que funcione como:

Intuyo que es algo que debe resultar sencillo, pero no he entendido los esquemas que he visto. :russian_roulette:

Siento las molestias pero soy muy nuevo en la electrónica de las guitarras. Gracias de antemano. :)
Subir
#2 por ramonpolispan el 15/06/2012
Yo he instalado el mío. Dinos qué pastillas tienes.
Subir
#3 por juan_hrdrck el 16/06/2012
Quiero poner 2 singles y una humbucker en formato simple (Dimarzio DP184 The Chopper). Tambien he oido que lo mejor es ponerlo autosplit, para que la humbucker no se coma el sonido de la del medio en la posición Puente-Medio, pero tampoco tengo demasiada idea de como hacer esto.
Subir
#4 por ramonpolispan el 16/06/2012
No me queda claro si tienes un volumen y dos tonos o un volumen y un tono. El esquema que te podría dar el mejor resultado es este: http://www.dimarzio.com/sites/default/files/diagrams/1h2s_ep1112_1v1t_b.pdf
Subir
#5 por jalminha el 16/06/2012

Rock and roll hasta que salga el sol

Subir
#6 por juan_hrdrck el 16/06/2012
Es una mezcla entre los dos, quiero 1 volumen y 2 tonos pero con el 5 way super switch, perdón por no haberlo dejado claro :oops:
Subir
#7 por juan_hrdrck el 16/06/2012

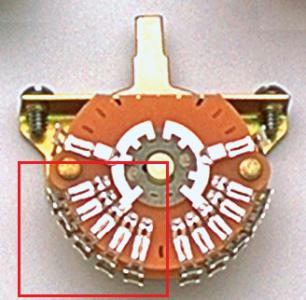

No se si podría usar el diagrama que me pasa jalminha, usando solo una de las partes del super switch:
Archivos adjuntos:
EP_0078-000 4 pole double wafer 5 way super switch ed.jpg
BBCode:
Subir
#8 por juan_hrdrck el 16/06/2012
Tal vez lo apropiado para mi configuración sea esta: http://www.dimarzio.com/sites/default/files/diagrams/1h2vv_btone_bparallel.pdf
Subir
#9 por jalminha el 23/06/2012
Ya me pierdo con tanto super switch, i auto-switch. Siento no poderte ayudar mas.

Suerte

Rock and roll hasta que salga el sol

Subir
#10 por ramonpolispan el 24/06/2012
A ver, este es el esquema básico de las 5 posiciones:
http://4.bp.blogspot.com/_8pKbeWMtBCs/TUGNvMyE5kI/AAAAAAAAASw/ZcknN_5dHoM/s1600/superswitch.png

El esquema que has puesto puede servirte, teniendo en cuenta que tus pastillas single no tienen 4 cables, así que no tienes que soldar los cables negros y blancos juntos.
Subir
#11 por ramonpolispan el 24/06/2012
Este es otro esquema sin hacer split-coil a la humbucker. Tendrías que soldar juntos los cables blanco y negro de la Dimarzio.
http://i1037.photobucket.com/albums/a451/BigRoyBoy/MartiansWiringDiagram2-1.jpg
Subir
#12 por juan_hrdrck el 24/06/2012
Muchas gracias, supongo que usaré el que puse, es recomendable para que la humbucker no se coma el sonido de la single del centro no?
Subir
