Fechar un Cry Baby

#1 por sergicuxart el 08/10/2015
Buenas a todos!
No sé si debería poner este hilo en este foro o en el de pedales, pero como mi intención desde un principio es modificarlo, mejor lo pongo aquí.
Al grano, llevaba tiempo buscando un Cry Baby que estuviese estropeado para pillarlo barato y así poder jugar con él y modificarlo al gusto.
Por suerte, encontré uno en el foro, bastante tocado estéticamente, pero que funcionar, funciona perfectamente (el pote va un poco duro, pero ya está).
El vendedor me dijo que era de los antiguos, pero no supo especificarme de cuando.

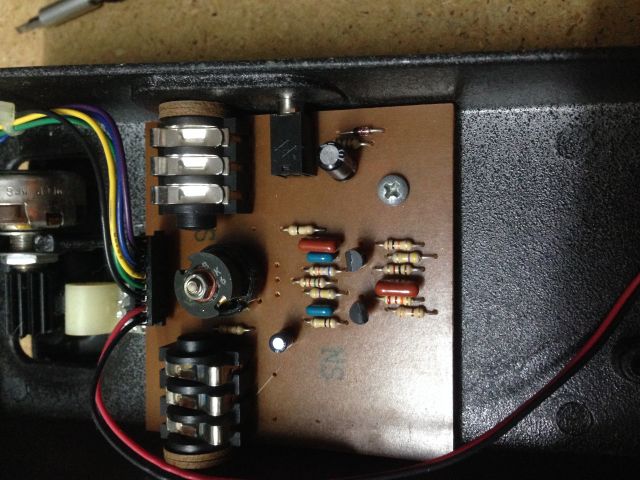

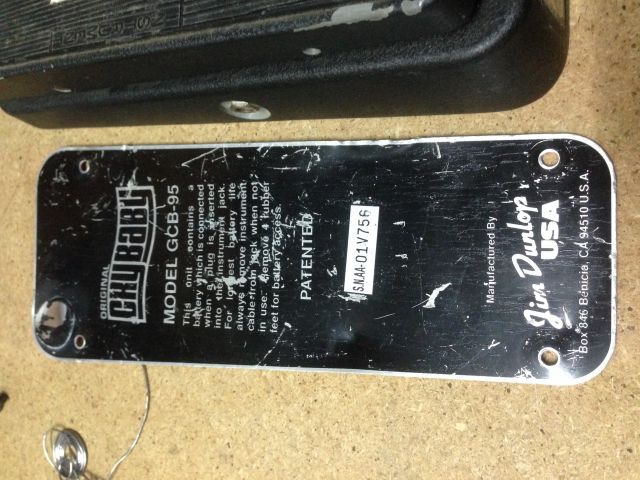

La placa delantera es plateada, no negra las de ahora, la placa de debajo no tiene la caja para la pila, la entrada de corriente también es diferente, parece un jack más fino que los típicos de 9v y la placa con los componentes es completamente distinta a lo que he ido viendo, es anaranjada y no la típica verde o roja.

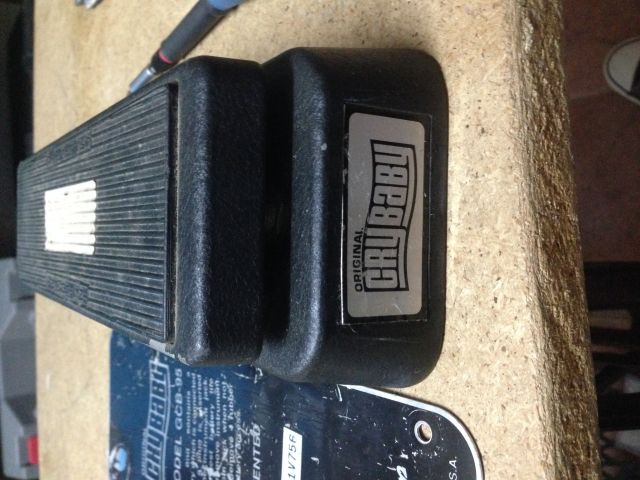

Aquí os dejo unas fotos que he hecho para que podáis ayudarme a fecharlo.

Gracias a todos por vuestro tiempo.


Fender Telecaster Joe Strummer
Ampeg ADA6
Ernie Ball VP JR
Blackout Effectors Mantra
Black Arts Toneworks Pharaoh
Earthquaker Devices Organizer
EHX Stereo Pulsar
Malekko 616 Ekko LoFi
EHX Memory Memory Man w/Hazarai
TC Electronics Ditto
BlackHea

Subir
#2 por sergicuxart el 08/10/2015
(la placa es marrón, no me había dado cuenta en la foto)

Fender Telecaster Joe Strummer
Ampeg ADA6
Ernie Ball VP JR
Blackout Effectors Mantra
Black Arts Toneworks Pharaoh
Earthquaker Devices Organizer
EHX Stereo Pulsar
Malekko 616 Ekko LoFi
EHX Memory Memory Man w/Hazarai
TC Electronics Ditto
BlackHea

Subir
#3 por sergicuxart el 10/10/2015

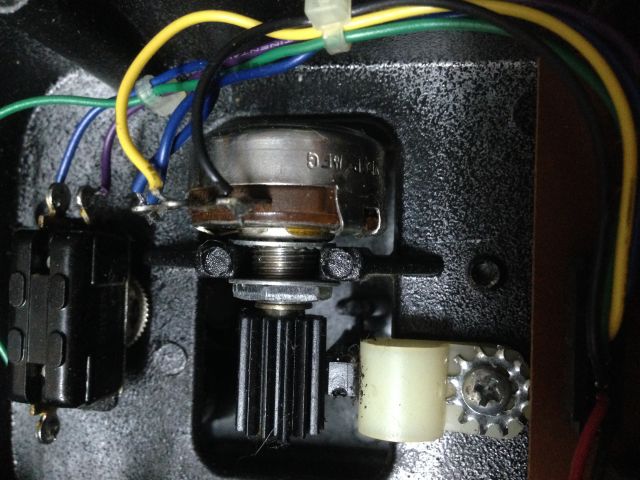

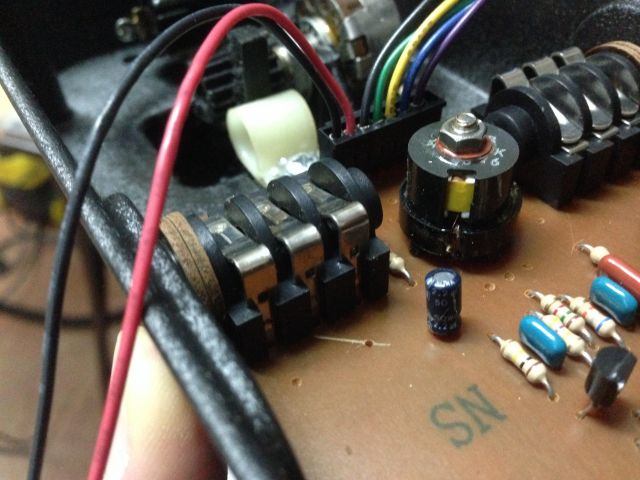

Os dejo más fotos que le he hecho desmontarlo todo, donde se ve la placa por debajo, el pote y más.


Fender Telecaster Joe Strummer
Ampeg ADA6
Ernie Ball VP JR
Blackout Effectors Mantra
Black Arts Toneworks Pharaoh
Earthquaker Devices Organizer
EHX Stereo Pulsar
Malekko 616 Ekko LoFi
EHX Memory Memory Man w/Hazarai
TC Electronics Ditto
BlackHea

Subir
#4 por sergicuxart el 12/10/2015
Tema cerrado, tras mucho buscar por la red he encontrado que se trata de un Cry Baby Rev E, de 1990, la primera versión que llevaba los jacks soldados en la placa pero sin tener aun el buffer integrado en el circuito.

Aquí os dejo un poco de información sobre como hacerle la modificación a True Bypass

http://stinkfoot.se/archives/546

Fender Telecaster Joe Strummer
Ampeg ADA6
Ernie Ball VP JR
Blackout Effectors Mantra
Black Arts Toneworks Pharaoh
Earthquaker Devices Organizer
EHX Stereo Pulsar
Malekko 616 Ekko LoFi
EHX Memory Memory Man w/Hazarai
TC Electronics Ditto
BlackHea

Subir
#5 por Azyein el 27/12/2015
siento reavivar el tema compañero o si es offtopic queria preguntarte como averiguaste de que año era me gustaria fechar el mio
Subir
#6 por sergicuxart el 27/12/2015
#5 buenas compañero! pues antes de los 90, los crybaby llevaban los jacks separados de la placa y conectados a ella con cable, a partir del año 90, los jacks van soldados directamente a la placa. La siguiente versión, incluía un buffer dentro del circuito (el mío aun no lo tiene) y desde entonces los cambios que ha sufrido el circuito son bastante pocos.
Échale un vistazo al enlace que puse, que explica bastante bien las diferencias entre las revisiones.
Seguramente si lo desmontas, en algún lugar de la placa debe poner escrito la revisión que es.
Un abrazo!
