fabricacion del Suhr Riot distorsion pedal,Alucinante!!!

#37 por Fonso Sainz el 06/12/2011
Gracias de verdad, ahora tengo las cosas un poco mas claras, me daba miedo pedirme todos los componentes mal jejeje

Es mejor tener la boca cerrada y parecer estupido que abrirla y confirmarlo

Subir
#38 por Fonso Sainz el 06/12/2011
Perdonad el doble post pero ahora por ejemplo estoy mirando un proyecto, para empezar, la primera resistencia es de 2M y soy incapaz de encontrarla, las veo de 1,8M o de 2,2M pero de 2 justos, no encuentro

Es mejor tener la boca cerrada y parecer estupido que abrirla y confirmarlo

Subir
#39 por cermial el 06/12/2011
A mi ya me ha pasado con algún componente jeje.

Estos son los mas comunes, cuando se usa otra cosa en concreto se suele especificar
Subir
#40 por cermial el 06/12/2011
Puedes usar de 2,2M perfectamente
Subir
#41 por Dr.Maligno Tech el 06/12/2011
Gracias cemial por aclararle las cosas a Alfonso. Eres un cielo.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#42 por Fonso Sainz el 06/12/2011
Gracias de verdad a los dos, algun dia me conseguire hacer unos pedalucos tan guapos como los que llevaste a la ultima quedada nacional que me queda alucinado!!!! eres un maquina

Es mejor tener la boca cerrada y parecer estupido que abrirla y confirmarlo

Subir
#43 por dark kloud el 06/12/2011
Ya me he pillado los componentes, en navidades tengo vacaciones por fin desde hace un año y espero tener tiempo para montarlo, le tengo echado el ojo hace tiempo. Voy con la primera version que subio rasta :D
Subir
#44 por cermial el 14/01/2012
Buenas, ya tengo terminado este pedal, lo terminé junto con el Small Clone y un OCD unos días antes de los Reyes. Bueno este todavía no está terminado pero lo puedo usar, me quedé sin selector, así que he puesto un puente y solo he soldado los diodos de un lado, 2 - 4148 en serie en paralelo con 2 - 1n914 en serie, y le tengo que cambiar la entrada de corriente, no tenia de las de plástico y le he puesto una metálica fuera de la caja mientras tanto.

El pedal lo he probado con 2 IC TL072 que tenia a mano, y por si las moscas para no joder los JRC4558 que le voy a poner, la verdad que con los TL072 suena de muerte, me ha encantado este pedal, llevo varios días provandolo para hacer alguna grabación, pero al final con el gustillo de tocar el pedal mi hermano y yo al final no grabamos nada jaja.

Dark Kloud, ya te has puesto con el pedal?? yo también me he hecho la primera versión de madbean

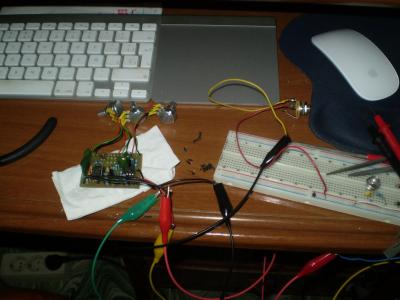

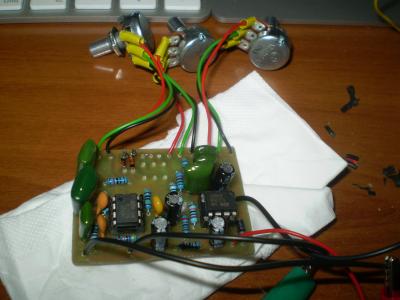

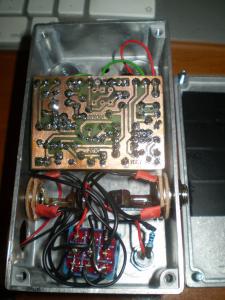

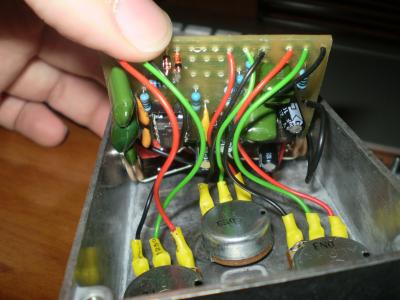

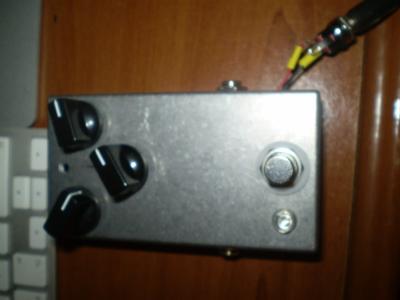

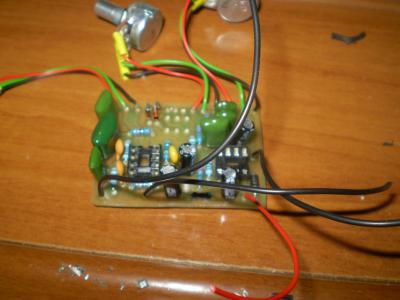

Aqui dejo unas cuantas fotos mas un Saludo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#45 por cermial el 18/01/2012
Buenas, cada vez me gusta mas este pedal, me encanta la distorsión que saca, he grabado algunas cosillas para que veáis que tal suena el engendro del demoñodojo

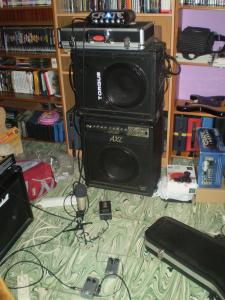

Está grabado con una guitarra Schecter Hellraiser C7, directo al pedal y al ampli, el amplificador el un Crate PowerBlock conectado a 2 pantallas de 1 altavoz, los altavoces son unos Celestion 70/80. He usado un microfono de condensador de Behringer C1, y lo he grabado en el Garage Band.

Cuando aprenda a usar un poco mejor el iMovie grabare un video XD
Subir
#46 por dark kloud el 19/01/2012
Toy parao sin poder hacer pcbs :( me han jodido todo el planning !

Te ha quedado de lujo tio, a ver cuando le metas horas de testing a ver que IC te gusta mas, yo tengo varios comprados ...
Subir
#47 por cermial el 19/01/2012
#46

Joder que putada, pues haber si puedes pronto, que este pedal es la leche, yo las partes que me faltan para terminar este y otros que tengo empezados van a tardar un poco, que todavía no he cobrado la extra y estoy canino.

Tienes razón Dark Kloud, ya se me había olvidado cambiar los ICs, que le puse unos TL072 para probar, y con lo bien que suena se me ha olvidado probar otros XD, haber si puede estos días y hago pruebas.
Subir
#48 por Dr.Maligno Tech el 19/01/2012
si necesitais jrc4580 os los consiguo

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
