Fabricacion de Small clone formato pequeño, abierta lista de espera, yo preparo los kits

#481 por cermial el 15/10/2011
#480

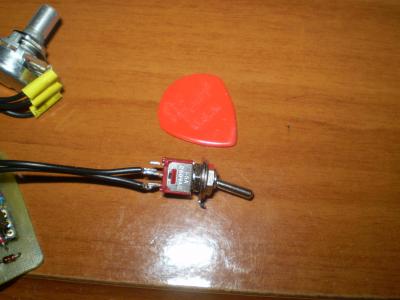

Yo compré un par en Musikding, y es en el unico sitio que he visto de las miniaturas, esta es la pagina y una foto por si te puede servir

http://www.musikding.de/product_info.php/info/p1175_Mini-Toggleswitch-SPDT.html/XTCsid/8202e63f28e750ef8dede35d730b8617
Archivos adjuntos:
BBCode:
Subir
#482 por titolito el 21/10/2011
en mercadolibre venden los kit para crear varios pedales incluso sobre pedido buscalo como kit para crear un procorat creo que sale 600 pesos el kit completo ya que te mandan todo y solo armas
Subir
#483 por titolito el 21/10/2011
en mexico ya que muchas electronicas no tienen ni madres
Subir
#484 por cermial el 23/10/2011

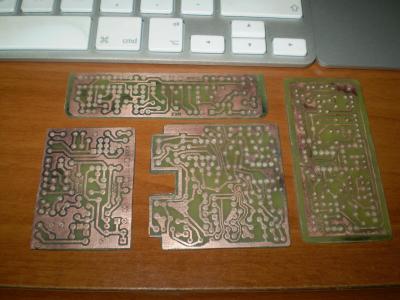

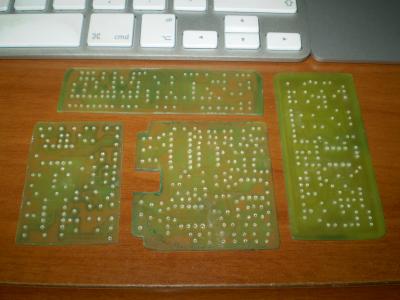

Buenas, después de 1 semana sin poder hacer nada por visita de familiares, y encima me han pegado una buena gastrointeritis... pues hoy me he puesto ha hacer los taladros a la placa y de paso a otras 3 que tengo preparadas para otros cacharritos XD.

Gracias Rasta, me ha servido lo de el esparadrapo de papel, me costó un poco hasta que probé unas cuantas veces al poner el esparadrapo, pero fue bastante bien el apaño.

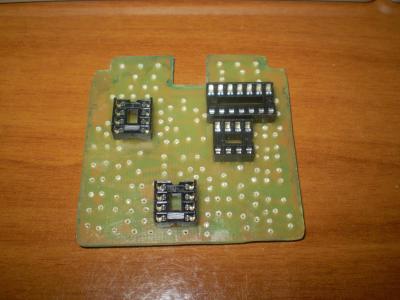

He realizado todos los taladros a 0,8, menos los socket que los he agrandado a 1mm, pero creo que no me hacia falta cuando he probado después... y encima he quedado muy escaso para soldar. Luego probaré los potenciometros haber cuanto tengo que agrandar los agujeros. He probado a poner todos los condensadores y los socket haber como va de espacio, por si tenia que cambiar algo, pero creo que va bien, y así me he dado cuenta que me falta hacer un taladro, jeje.

Aquí van las fotos del proceso, en esta semana me pondré a soldar componentes.

Un Saludo¡
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#485 por dark kloud el 23/10/2011
#481 gracias !!

y animo con ello jeje vas con buen pie
Subir
#486 por Dr.Maligno Tech el 24/10/2011

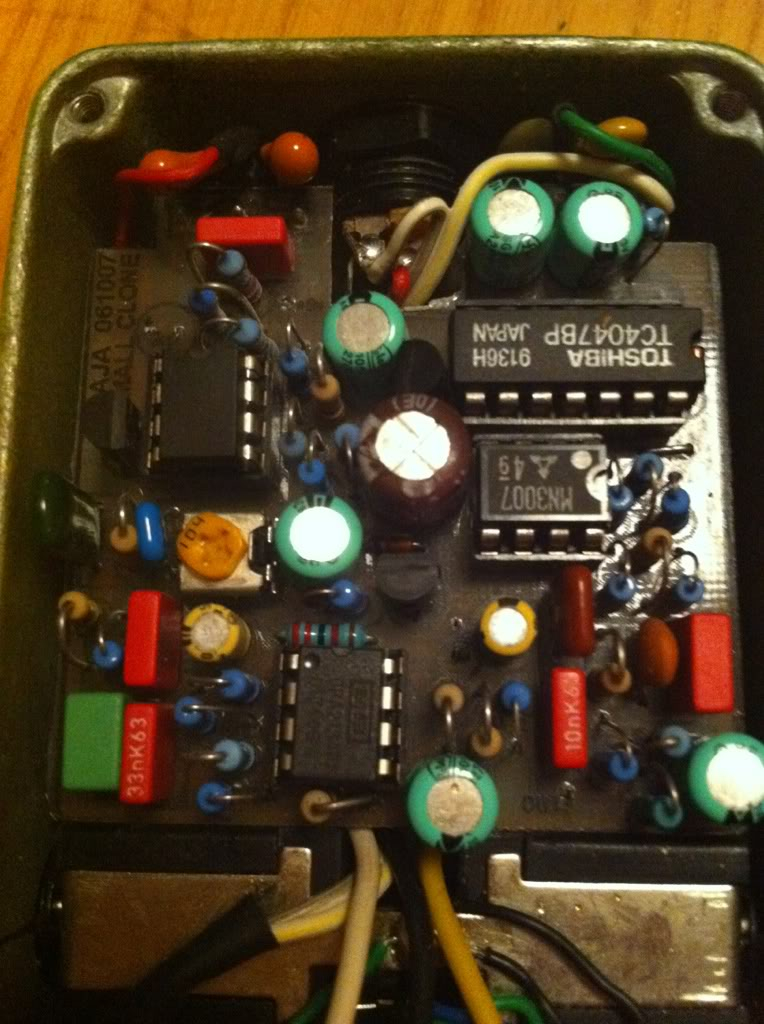

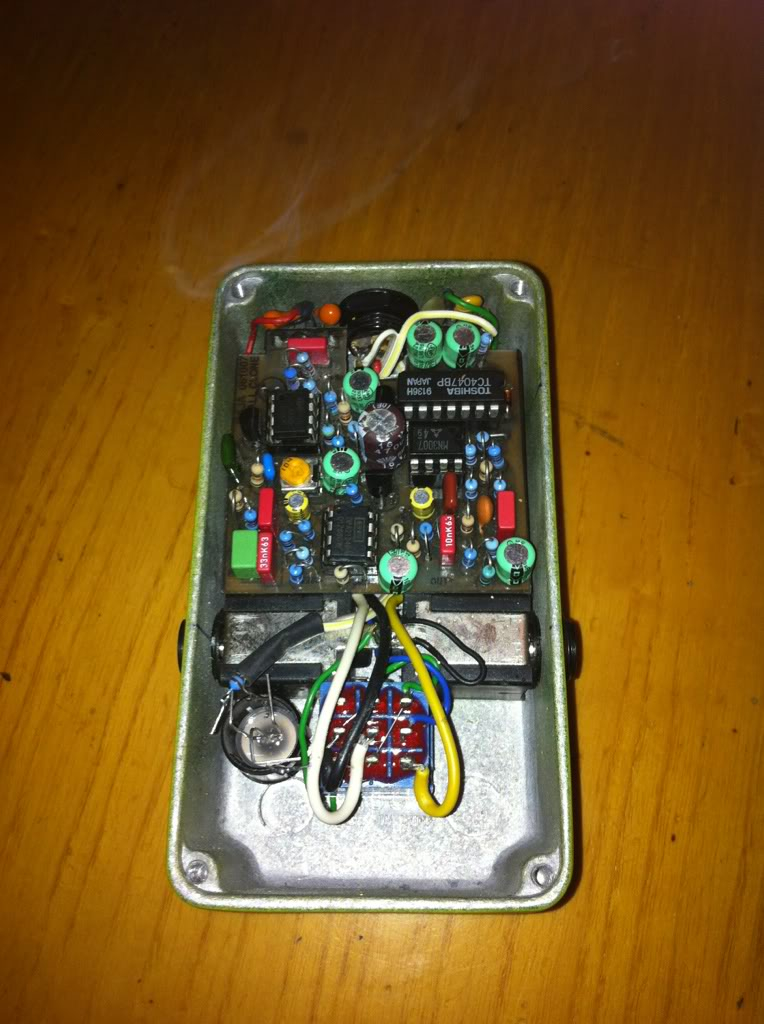

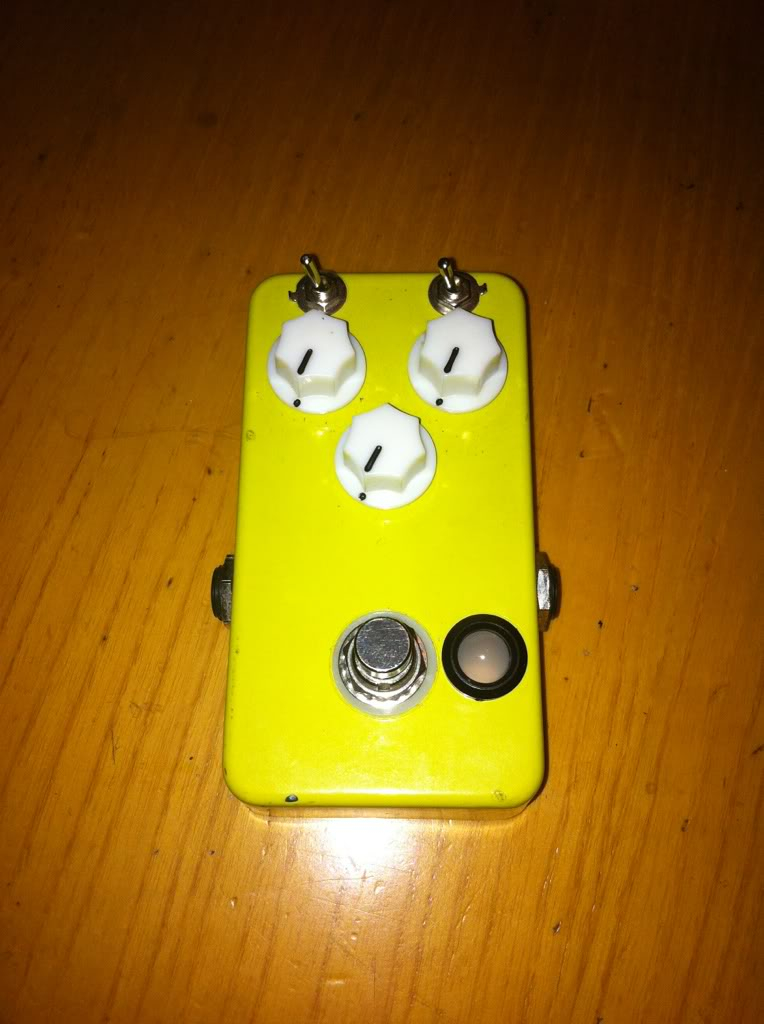

Otro mas que estoy montando.


vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#487 por cermial el 25/10/2011
Buenas Rasta, el otro potenciometro cual es, la modificación del selector rotativo?

Que buena pinta tiene, lo has dejado al milimetro. Yo alfinal he empezado un par de placas que he preparado tambien, ayer soldé entero un Uproar y me dio un poco de tiempo para ponerme con el Deathringer (fulldrive 2), haber si para final de semana me pongo con este que le tengo ganas.
Subir
#488 por Dr.Maligno Tech el 25/10/2011
Es in pote de mix

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#489 por cermial el 25/10/2011
Ok gracias rasta, no había visto esa mod, aunque tampoco me he puesto a buscar mucho, en el que estoy haciendo le haré pocas modificaciones, y rezaré para que me entre todo en la caja, jeje.
Subir
#490 por cermial el 29/10/2011

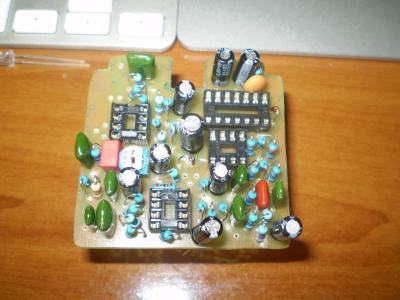

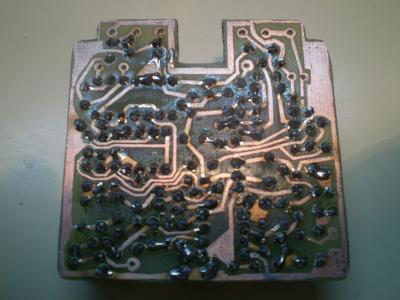

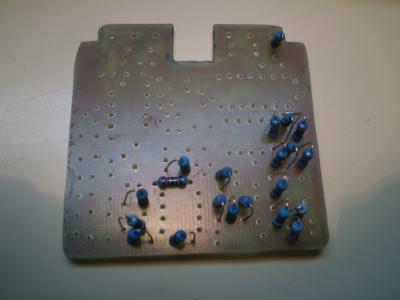

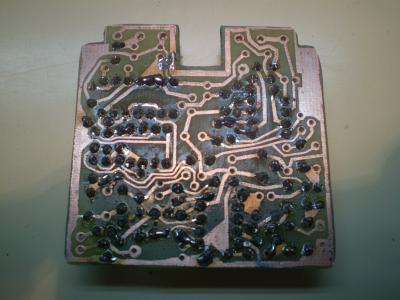

Bueno, pues me he pasado gran parte de la mañana soldando, me he puesto y casi lo termino XD, solo me quedan los condensadores electroliticos y algún otro condensador, pero lo gordo ya está hecho. Pensaba que me iba a costar mas al estar todo tan junto pero se hace muy bien poco a poco, aunque he estado apunto de juntar pistas mas de una vez al soldar pero nada grabe, mas tarde probaré con el polimetro para asegurarme que no haya ningún corto

También he agrandado los agujeros para los potenciometros, le he vuelto a pasar la broca de 1mm para agrandar un poco y ha quedado de lujo, lo justo para que entren. Al potenciometro también le tuve que agrandar los agujeros, y le he doblado un poco las patillas para que entre en su sitio, molesta un poco para que entre el condensador Wima de 470pf.

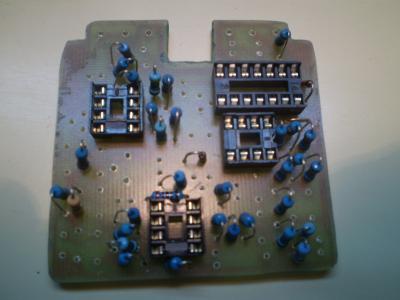

He tenido que cambiar la resistencia de 120k, por una de 130k que no tengo de la otra, por lo demás está todo igual. Aquí van fotos de como está quedando la criatura
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#491 por cermial el 29/10/2011

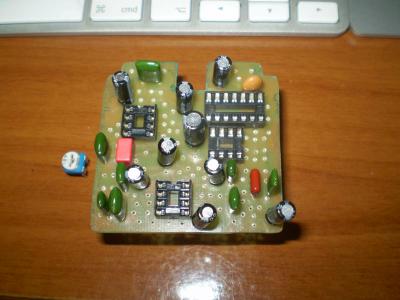

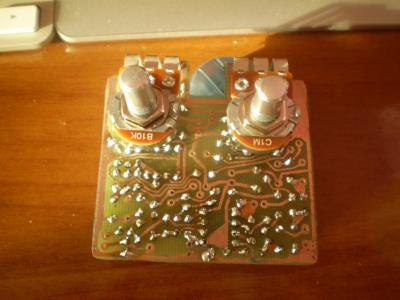

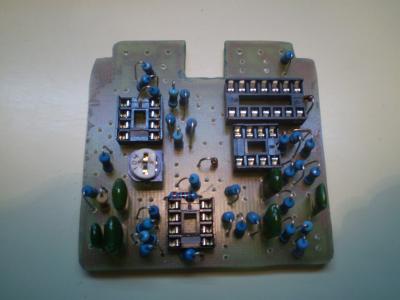

Y aqui pongo una foto con los condensadores que faltan, para probar como va a quedar terminada, y otra foto probando como quedan los potenciometros.

Ahora voy a ver si termino de soldar lo que me falta, jeje, que ya falta menos para terminar este cacharrito.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#492 por cermial el 30/10/2011

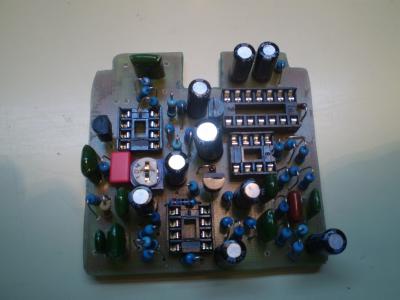

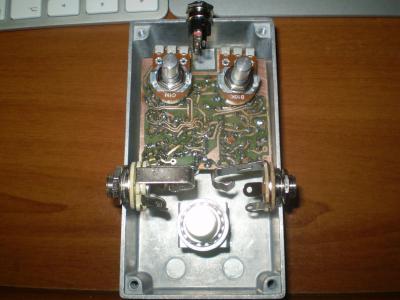

Buenas, ya he terminado la placa, solo faltan los potenciometros y 2 selectores. También he estado probando el espacio en la caja y va muy justo, jeje, no estoy seguro que me de espacio para la pila, aunque yo no suelo usar pilas en los pedales.

Los condensadores de 150 y 300 pf de silver mica se nota, o da igual poner otros condensadores.

Estoy comprobando ahora la placa con el polimetro y el esquema para asegurarme que va bien. Ya me queda menos para terminarla.

Aquí os dejo unas cuantas fotos mas de como llevo el pedal

Un Saludo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
