Fabricacion de Small clone formato pequeño, abierta lista de espera, yo preparo los kits

#445 por Dr.Maligno Tech el 27/07/2011
Unas fotos"bien hechas" de la pcb y los switches que esta tarde te subo voltajes para comprobar.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#446 por dark kloud el 27/07/2011
Muchas gracias rasta, tiene que ser alguna "tonteria" porque la guitarra se escucha pero no se aprecia el efecto ¿algun componente en mal estado quizas? ....

Las soldaduras no son perfectas pero llevaba meses sin coger el soldador ....
Fotos al detalle (me las ha recortado al subir, una pena porque eran mucho mas grandes)
http://img811.imageshack.us/img811/1442/p1200843.jpg
http://img713.imageshack.us/img713/7499/p1200845.jpg
http://img84.imageshack.us/img84/7233/p1200846.jpg
http://img64.imageshack.us/img64/56/p1200848.jpg
http://img847.imageshack.us/img847/749/p1200849.jpg
http://img651.imageshack.us/img651/5149/p1200850.jpg
Subir
#447 por Dr.Maligno Tech el 27/07/2011
los diodos no los veo, las fotos estan al pelo, creo que he visto alguna soldadura fria tambien.
Me juego un pie a que has puesto alreves los diodos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#448 por dark kloud el 27/07/2011
En esta foto se ve uno de los diodos :
http://img847.imageshack.us/img847/749/p1200849.jpg
con la rayita hacia arriba, y el otro esta tambien bien, como en esta foto de choki :
http://lh6.ggpht.com/_Axjzru3XDBg/TENJ7rfE-xI/AAAAAAAABMY/skh_etprHWY/s720/DSCN2428.JPG

Soldaduras a ver, porque cada vez que soldaba una patita la comprobaba con el tester, una por una, creeme que ha sido trabajo de chinos jaja
Subir
#449 por Dr.Maligno Tech el 27/07/2011
voltajes.
V+=8.99v

Opa2134PA
1-4,27v
2-4,28v
3-3,40v
4-0
5-4,1v
6-4,28v
7-4,28v
8-8,51v


lm385
1-2,21v/1,46v
2-3,86v
3-3,57v
4-0
5-2,82v/1,41v
6-1,99
7-6,55v/0,55v
8-8,51v

MN3007
1-7,88v
2-3,91v
3-4,91v
4-0
5-0
6-3,91v
7-4,77v
8-4,77v

CD4047

1-7,76v
2-0,04v
3-6,06v
4-7,88v
5-7,88v
6-7,88
7-0
8-0
9-0
10-3,91v
11-3,91v
12-0
13-7,78v
14-7,88v

los transistroes no creo que se hayan roto, sino cualquier reemplazo vale, por si acaso.
2n3904 y 2n3906 los pillas seguro, pero ya te digo que no creo que sea.
necesito ver los diodos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#450 por Dr.Maligno Tech el 27/07/2011

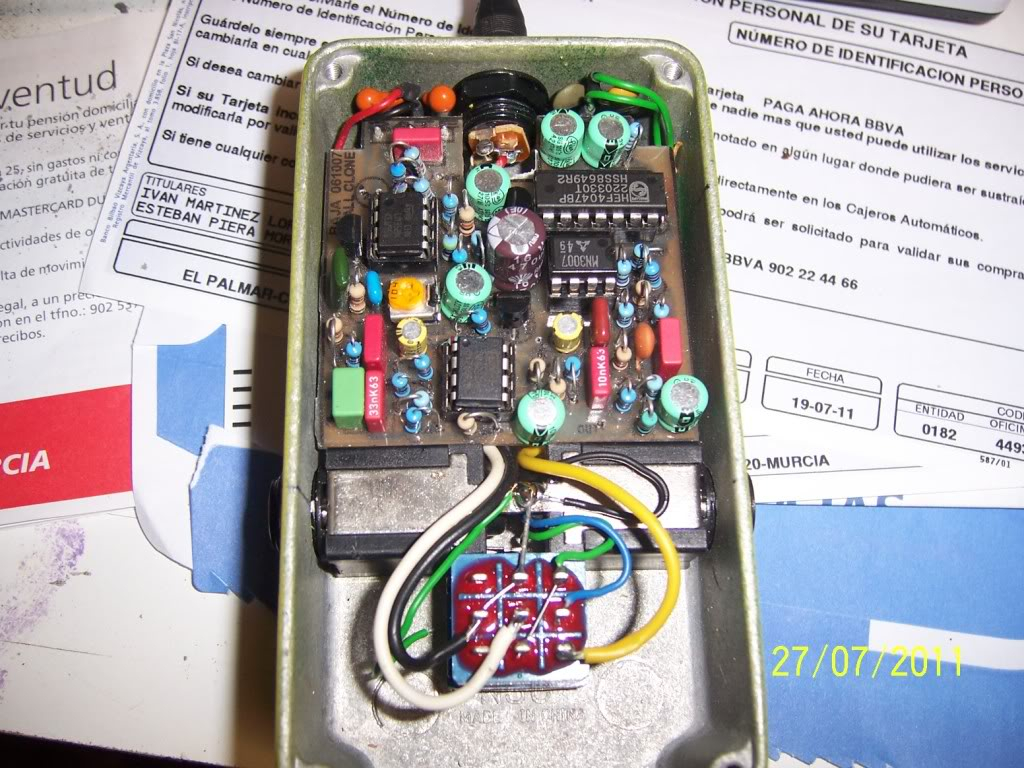

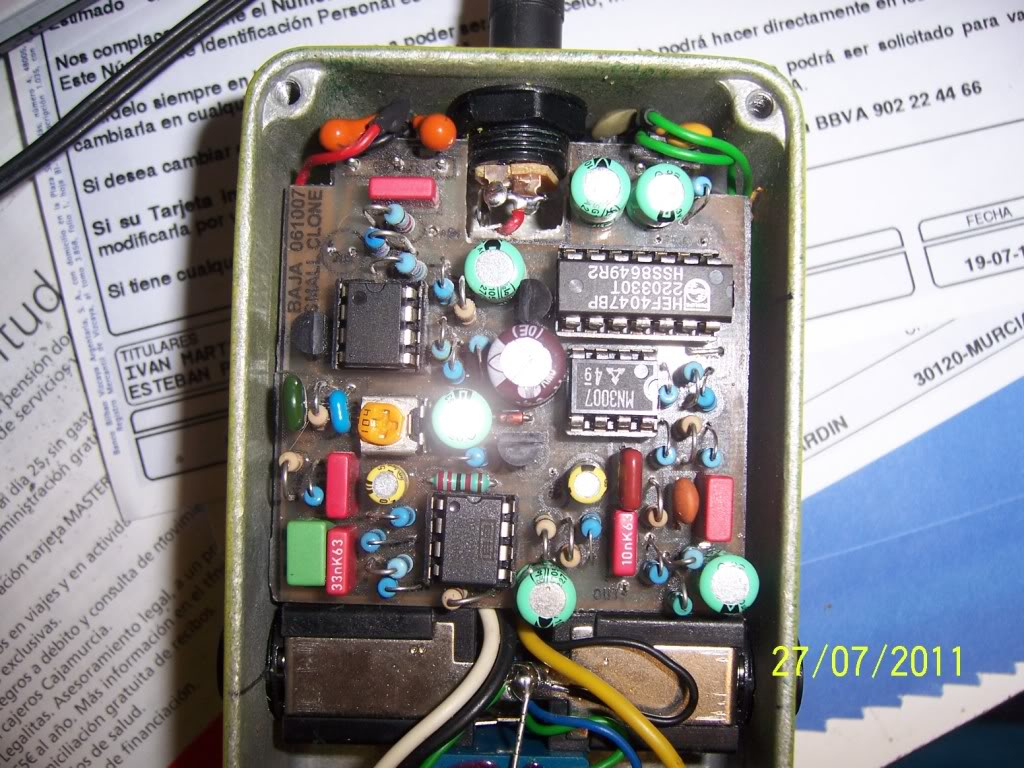

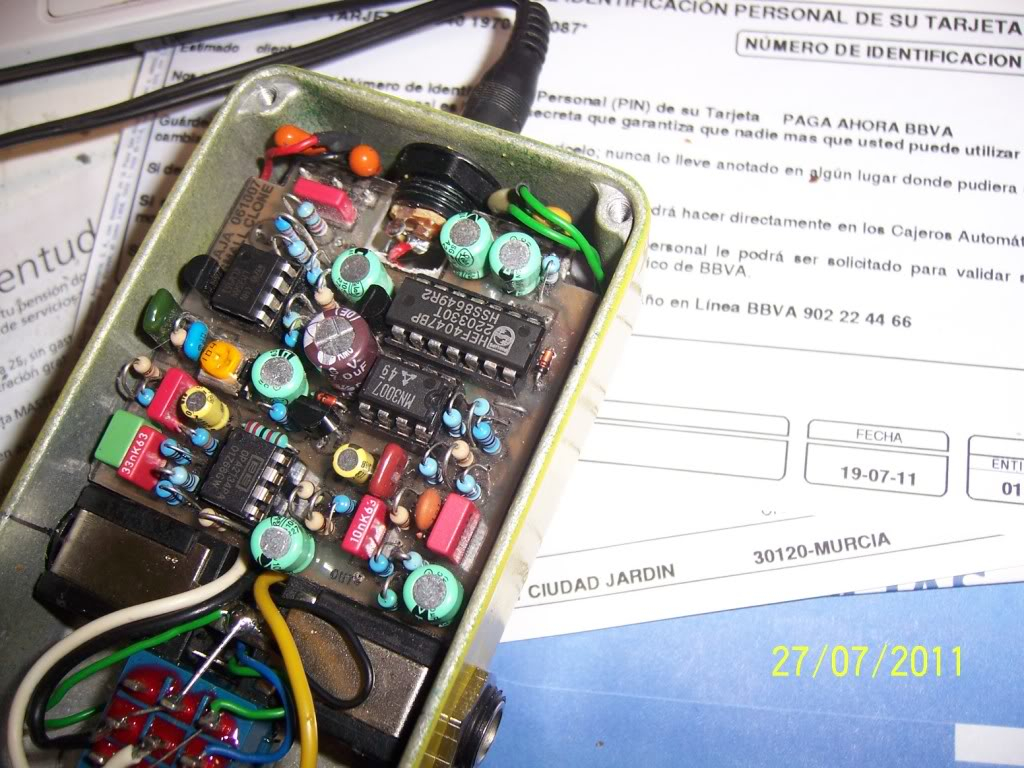

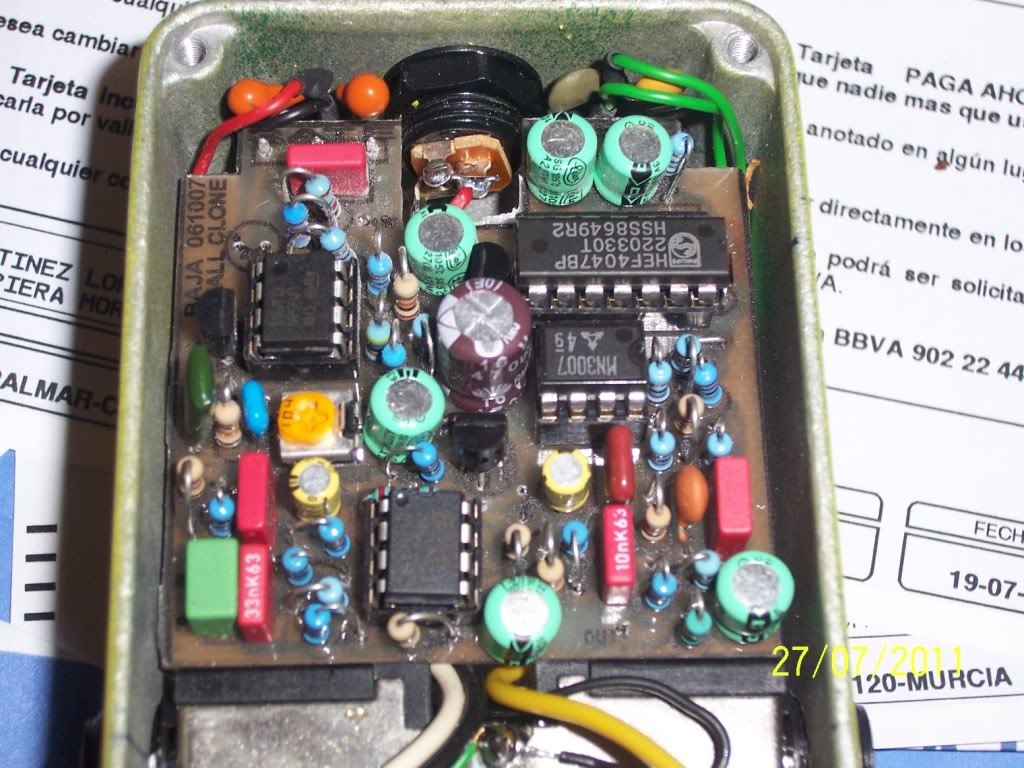

fotos del mio





lo diodos los tienes del reves, porque no te has leido el post bien, ya dije que los diodos, bajaman esta indicando el sentido de la corriente, y no la polarizacion de los diodos, me debes una cena, mira que me tenia que haber apostado algo en serio contigo,jijiji

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#451 por dark kloud el 27/07/2011
No me jodas !!!! Ya tuve en cuenta ese comentario no creas, pero le vi a choki que habia puesto asi los diodos y dije, pos asi tiene que ser jajaja Una cenita cuando quieras si te vienes para el norte, aunque con el tiempo que tenemos aqui (ya van 3 semanas lloviendo) casi mejor que me escapo yo para el sur a buscar el calorcito XDD

Voy a hacer los cambios en la soldadura ya mismo y comento
Subir
#452 por Dr.Maligno Tech el 28/07/2011
Aquí estoy esperando.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#453 por dark kloud el 28/07/2011
Me ha costado dios y ayuda cambiar con cuidado los diodos (primera y ultima vez que no utilizo zocalos para los diodos, ya es casualidad) que no queria cargarme el resto del montaje. Y de paso he hecho algunas conexiones que me faltaban. La mod del parpadeo de la pata 1 del 358 se puede sacar facil del pote de RATE creo (pata 1 o 3).

Bueno a lo que iba, FUCK YEAH funciona ! rasta quiero un hijo tuyo ! jajaja me esta costando pillarle el punto al trimmer pero ya saca sonidos guapos un poco psicodelicos con los potes al maximo XDD mañana mismo foto que me quedan ya menos de 5 horas pa dormir que mañana curro ....agghghgh
Subir
#454 por dark kloud el 29/07/2011
Soy un torpe, hoy terminando el montaje con la caja y demas me doy cuenta de que por muy poco no me entra la pila :( Ya decia yo que era muy complicado meter todo eso en una caja tan pequeña XDDD
Subir
#455 por Dr.Maligno Tech el 29/07/2011
Muy muy bien, ahora solo faltan 6/8, tu y yo somos los únicos con un par. El resto, unos cobardiyer.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#456 por dark kloud el 29/07/2011
:risa: :risa: En cuanto consiga los mini switches hago foto a la criatura (a ver si la proxima semana hago pedido a banzai que necesito varias cosas que tenia fallutas)

Y el resto a ver para cuando, que esta todo hecho, te pones despues de comer sin nada hecho y para la cena lo puedes tener terminado, todo etiquetado y listo .... una gozada para montarlo :orden: :orden:

Lo de tener la PCB hecha y agujereada es un lujo y te ahorra la mitad del tiempo, ahora me da una pereza horrible montar las nuevas XDD
