#349 por danibg el 17/07/2010
en el lugar de 470p ya había puesto el negro que pone 500
---------------------------------

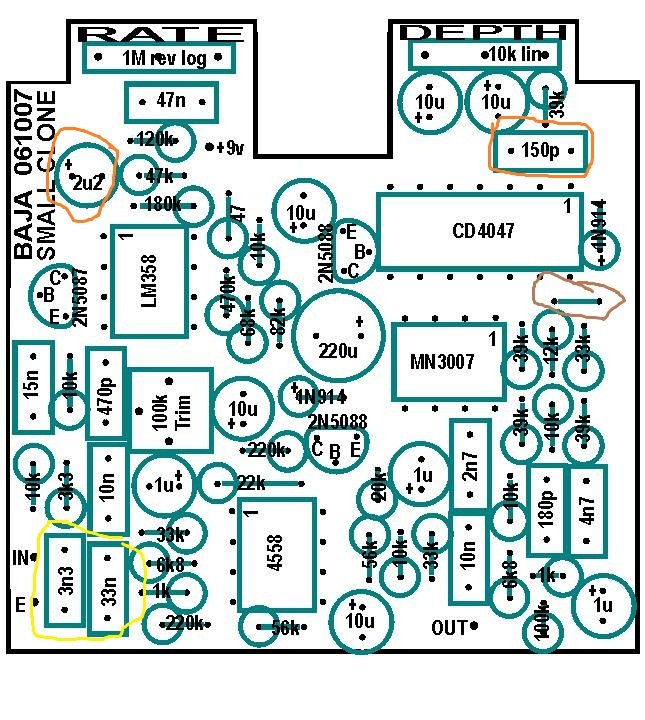

haber, para terminar la pcb me falta esto (aparte de los potes, que no es nigun problema, unicamente saber si hay que soldar algun cable para los mods debajo de los potes, para no tener que desoldarlos luego)


-en rojo, 2u2 y 150p, hay no se que tengo que poner...
-en amarillo los dos condensadores wima, sigo sin saber cual va donde ¬¬ en uno pone 3300 y en otro 0.033
-en marrón una linea, hay simplemente tengo que hacer un puente?


pd: ahora mismo no puedo hacer fotos, mañana subo alguna

graciass :)

EDITO: la dudo de los condensadores wima ya la he solucionado, gracias a un tutorial de frasco.
dejo el enlace por si a algun novatillo mas le interesa

http://www.guitarristas.info/foro/f84/taller-electronica-dummies-7164/
http://www.diyspain.es/tutos/electronicadummies/componentes2.html
Subir
#350 por Dr.Maligno Tech el 17/07/2010
danibg escribió:
en el lugar de 470p ya había puesto el negro que pone 500
---------------------------------
haber, para terminar la pcb me falta esto (aparte de los potes, que no es nigun problema, unicamente saber si hay que soldar algun cable para los mods debajo de los potes, para no tener que desoldarlos luego)

http://files2.soniccdn.com/old/801134c40e5695c432.jpg

-en rojo, 2u2 y 150p, hay no se que tengo que poner...
-en amarillo los dos condensadores wima, sigo sin saber cual va donde ¬¬ en uno pone 3300 y en otro 0.033
-en marrón una linea, hay simplemente tengo que hacer un puente?


pd: ahora mismo no puedo hacer fotos, mañana subo alguna

graciass :)


Bueno dani, no te líes. Los cables de los mods van debajo de los potes.
3n3 equivale a 3300 picos, y 0.033, a 33n.
Yo te acosejo que no pongas los mods por debajo de la pcb, sino que sueldes los cables es el lugar de los condend
dadores de 2u2( tantalio) y el negro que pone 150 5%, que es el de 150p. O sino no hagas las mods y sueldas los condensadores a esos cables.
El redondel marrón que has marcado es un puente.
Sube unas fotos que pueda examinar tu trabajo.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
Baneado
#351 por danibg el 17/07/2010
voy con las fotos
---------------------------------


lo siento mucho, por la ultrapesima calidad de las fotos, pero aora mismo no puedo subir nada mejor, si no te aclaras, en cuanto pueda subo unas fogos con mas calidad
---------------------------------
ya tengo la plca hecha

vale, ahora como conecto los cables de los jacks, switch, pila, placa...¿?¿?¿?¿?


no consigo que suene nada!!! :@
Subir
#352 por Dr.Maligno Tech el 18/07/2010
No tienes puestos los condensadores de 150p y 2u2, así que no sonara nada, y poblé a la cámara la opción de macro para hacer fotos cercanas.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
Baneado
#353 por danibg el 18/07/2010
si tengo puestos los condensadores, los puse despues de las fotos, tengo la placa terminada con los potes y todos los cables

me he guiado de este esquema, pero solo suena en modo bypass

http://www.guitarristas.info/foro/attachments/f13/3772d1225311560-pedal-diy-principiante-tonepad_offboardwiring.pdf
Subir
#354 por Dr.Maligno Tech el 18/07/2010
danibg escribió:
si tengo puestos los condensadores, los puse despues de las fotos, tengo la placa terminada con los potes y todos los cables

me he guiado de este esquema, pero solo suena en modo bypass

http://www.guitarristas.info/foro/attachments/f13/3772d1225311560-pedal-diy-principiante-tonepad_offboardwiring.pdf


No suena nada o no se aprecia el efecto pero si suena??
Si no suena nada revisa los transistores, puede que hallas colocado alguno del revés, y para poner los diodos revisa el esquema y layout de tonepad

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#355 por choki el 18/07/2010
Ya he empezado con el pedalillo.

Una pregunta, anteriormente dije que tenia un condensador silver mica de 500pF que no sabía para que era...según me dijiste rasta es para substituir el de 470pf...

Esto es una modificación? Que efecto produce el utilizar el de 500 en lugar de 470?

Cual me recomiendas utilizar?

Mañana subo unas fotillos de como lo llevo.

Un saludo.

P.D. Por cierto, eso de la funda retráctil donde lo venden?
Subir
Baneado
#356 por danibg el 18/07/2010
vale, tenia puestos los transistores al contrario (el 2n5088 estaba en el luagar del 2n5087 y viceversa...)

...me he cargado una pata del 2n5088.. mañana ire haber si tienen en la tienda de mi pueblo... por que supongo que no se puede arreglar, no sobresale nada de la pata, esta partida al nivel del transistor...

yo los puse con la posiciones segun la forma del layout, pero como puedo identificar cual es el emisor,base y colector?

rasta, con el efecto activado no se oia nada, el led lo puse como en el esquema de tonepad, y he puesto un led normal, si funciona el efecto, ya pondre el de tres patas..
Subir
#357 por choki el 19/07/2010
danibg, para probarlo y no complicarte mucho la vida con cableado y tal sigue este esquema. Así podrás probar únicamente el efecto de la placa sin tener que hacer todo el cableado externo.

Subir
Baneado
#358 por danibg el 19/07/2010
choki escribió:
danibg, para probarlo y no complicarte mucho la vida con cableado y tal sigue este esquema. Así podrás probar únicamente el efecto de la placa sin tener que hacer todo el cableado externo.

http://lh3.ggpht.com/_Axjzru3XDBg/S8rWJh7-9YI/AAAAAAAABGY/thyh14cN3N4/conexion.png


muchas gracias choki, ese esquema ya vi que lo ponias en el post del box of rock creo, y me baje la imagen :D

ahora me falta encontrar un transistor...
Subir
#359 por choki el 19/07/2010

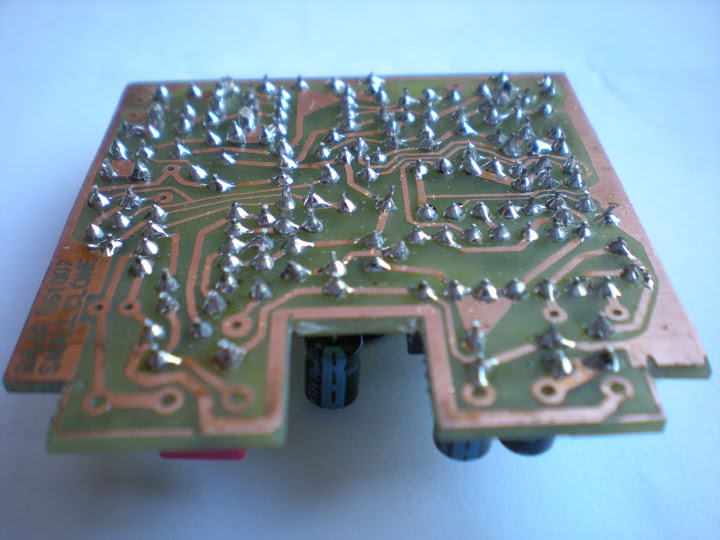

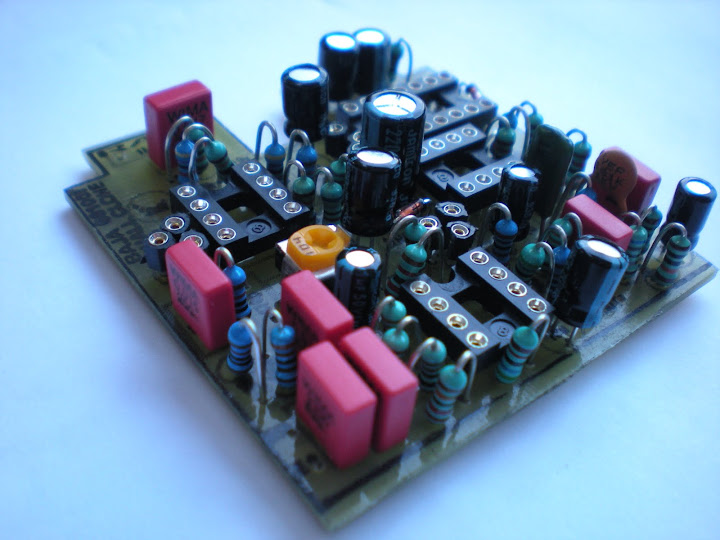

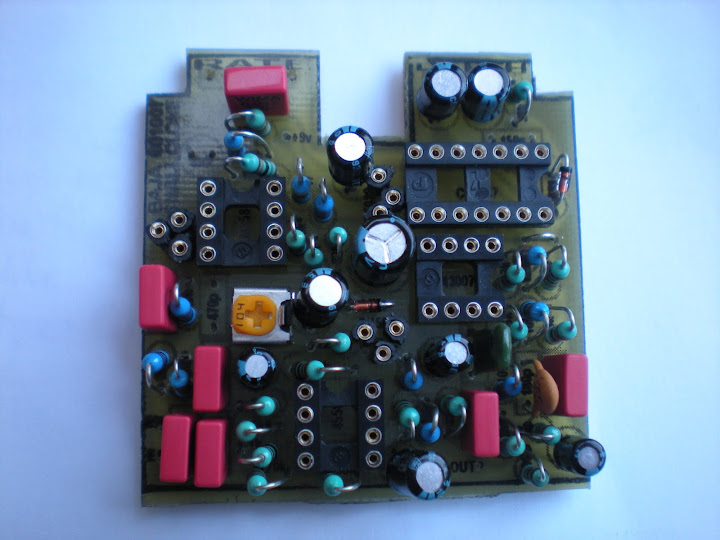

Pues ahí van algunas fotos que hice ayer. Está sin terminar, aún me faltan algunas cosillas.
