Desordenglobal escribió:
Ok, no lo sabia yo fui directamente al almacen. Siempre te queda la opcion de madinter, igual es un pelin mas caro, pero el pedido minimo son 20 pavos.

http://www.madinter.com/b2c/index.php

Y tambien en valencia esta EAG internacional, que sirven al publico pero no se si venden a distancia.

http://eaginternational.gestionaweb.com/principal/default.asp?pagID=2180

Suerte!!!

Gracias hombre, despues del trabajo que me dio, reconfortan las buenas criticas.

Saludos

dicen que el que la sigue la consigue, y al final dare con algo ademas creo que pedire algo madinter ademas del diapason, vere si un colega carpintero me trae algo pero el muy capullo solo trabaja chapados y poco mas. thank´s

Bueno chicos anoche monte y encorde la guitarra, la estuve probando quintando, hasta aqui todo bien.

Esta mañana, como me esperaba tras el primer encordado, el mastil se habia curvado por la tension de las cuerdas y por tanto la accion estaba altisima.

Me he puesto a ajustar el alma para corregirlo, y cuando le doy una vuelta hace......!!!!!CRACK!!!!! y en un principio pense que era por ser la primera vez, pero despues he notado que giraba sin resistencia.

Se me ha caido el mundo al suelo, cuando ya tenia la guitarra acabada me viene este pedazo de palo.

No se que hacer si ir y darle con el mastil en la cabeza al que me vendio el alma, hasta que se parta.

Joder esto no puede ser asi, lleva muchas horas de trabajo como para que pase esto. Lo peor es que compre el alma hace bastante tiempo y no se si tengo ticket, la verdad no se ni si me lo dio.

Ahora tengo todo el trabajo del mastil hechado a perder, por 2ª vez, y esta vez no ha sido fallo mio que jode mas.

No se si a alguien se le ocurre alguna solucion, el alma es una de doble accion en concreto esta:

http://www.luthierweb.com/product_info.php?cPath=27&products_id=335&osCsid=66a6u4qg24rfj2kt6vlctpu344

Dios que mala forma de empezar la semana......con la alegria que me dio por fin oirla y comprobar que todo estaba perfecto..... :mad:

Ánimo y no te preocupes,estas cosas pasan

....la verdad es que es un palo después del currazo que te has dado

...Algunas veces incluso les ocurre a los más expertos

Raulón escribió:
Ánimo y no te preocupes,estas cosas pasan ....la verdad es que es un palo después del currazo que te has dado ...Algunas veces incluso les ocurre a los más expertos

Lo que no es normal que se parta un alma la primera vez que la accionas. Llevo tal enfado que en serio me dan ganas de ir a explicarselo, pero no voy a sacar nada mas que calentarme e igual buscarme un problema.

He pasado de tener una guitarra que iba maravillosamente a tener una mierda intocable por que claro sin poder accionar el alma y con el mastil cediendo a favor de las cuerdas imaginate la accion que se queda en esto.

Ahora pues tres mesecitos mas de trabajo, gasto extra, trastes nuevos, madera, el alma, que comprare en otro lado seguro......y otra vez todo el proceso del mastil que es bien engorroso......

Me voy a dar una vuelta y tomar una cerveza :mad:

venga tio animo miralo por el lado bueno, asi practicas mas y seguro que el mastil nuevo que agas te saldra de lujo, paciencia que es la reyna de la ciencia, enga coño animo se a presentado asi la cosa pues ya tiene que ser asi, mira para adelante y no para atras, animo tu puedes. :aplausos:

ánimo! cabeza fría, tómate las cosas con calma y al toro

Xiquet , siendo valenciano , y metindole fuego a las fallas, algo tan bonito, y que fuego se le mete , que da pena de ver arder, no vas a tener lo que hace falta para tu arreglar esto, con el peazo guitarra que te esta esperando detras de aqui, que seguro que te quedara mejor habiendose jodido ahora , que no como iba a quedar, ya me lo diras, con lo que te vas a asegurar ahora de que quede bien.
Animo y al lio , estos contratiempos pasan , si se quieren mas los hijos que mas te necesitan...

Las cosas a veces no salen ni a la primera ni a la segunda. :brindis:

venga , aniiimoooo!!! que estamos aqui todos contigo!! :aplausos:

Desordenglobal escribió:
Pues a decir verdad, he tenido una epoca de desanimo ya que tambien me quede sin el segundo mastil que preparaba, aparte de otros motivos en los que no voy a ahondar.

La guitarra esta casi terminada, esta secando y en un par de semanas mas ya pulido y montaje del hardware.

La electronica ya la tengo 90% decidida pero tardara un pelin mas que esta cara, cara.

Entre muchas otras cosas el proyecto tambien ha cambiado mucho, del estilo "radical" que queria darle en un primer momento a uno mucho mas "vintage" y personal. El cuerpo el pobre lleva mil puteos y decapados. Incluso si esto resulta sonar bien me planteo hacer uno nuevo que es lo mas sencillo del proyecto, ahora que ya he probado todo con el que tengo.

Ahora retomare un poco el hilo del post.

Despues de cargarme el segundo mastil (no aprete bien el tope de la fresadoray meti un buen mordisco), la desesperacion fue grande.

Un dia descubri un almacen de maderas especiales para lutheria en Valencia a precios especiales. Y reenganche.

Las piezas elegidas fueron un tablon de palo rojo para el mastil, y una preciosa pieza de cocobolo para el diapason. Este ultimo me ha traido de cabeza ya que es muy duro y aceitoso, y es dificil de trabajar, aunque el esfuerzo merece la pena, se trata de una madera muy rara y bonita.

Lo mejor el precio, ya que las dos piezas sequitas y precortadas me costaron 14 eu.

https://files2.soniccdn.com/old/195404d72240caf96c.jpg

https://files2.soniccdn.com/old/195404d722461dc35b.jpg

Repeti el proceso de afinado, corte, encolado, hasta llegar al diapason, que esta vez he realizado yo mismo al 100% ahorrando un buen dinerito.

Para esto comence, al igual que con el mastil afinando ambas caras despues de cepillar una de ellas ya que el grosor original de la pieza era de 1 cm. A continuacion afina un canto y lo deje totalmente recto. despues saque un borde de la pieza a escuadra con este lateral para tener dos cantos a 90º para trabajar en base a ellos.

Con base a estos traze en la pieza unos ejes, uno paralelo a la longitud de la pieza y otro al canto, pero este en vez de centrado casi en un lateral, haciendo la funcion de medida 0, donde terminara la cejuela. Pase las medidas con ayuda de una plantilla. Lo mas dificil hasta aqui fue decidir que cara del diapason quedarme, ya que las dos eran muy bonitas.

https://files2.soniccdn.com/old/195404d7227402c85a.jpg https://files2.soniccdn.com/old/195404d72275931ebb.jpg

La ingletadora, sierra de 0.4, buena luz y muuuucha paciencia.

https://files2.soniccdn.com/old/195404d7229632a0a6.jpg https://files2.soniccdn.com/old/195404d7229afe7f79.jpg

Sigo marcando la posicion de los inlays

https://files2.soniccdn.com/old/195404d722a0577e92.jpg

Y colocando los mismos. Aqui tuve un pequeño despiste (aun no se cual) y los primeros 4 inlays se desviaban un pelin hacia la izquierda. Pense en dejarlo tal cual ya que no representaba un problema mas alla de lo estetico, pero tuve una idea y aprovechando que tenia una mastil roto con inlays puestos y todo me puse a practicar.

Por cierto los inlays son unas piezas de aluminio que me hizo un amiguete en el torno, de una aleacion blanda para trabajarlo comodamente.

Con extremo cuidado saque los inlays y agrande los huecos.

https://files2.soniccdn.com/old/195404d722b7e0bf2b.jpg https://files2.soniccdn.com/old/195404d722bad4138e.jpg

Y aqui el resultado, bastante extraño, la verdad la division de opiniones entre quien lo ha visto ha sido notable....

https://files2.soniccdn.com/old/195404d722c43de871.jpg

Despues el encolado al mastil como en anteriores ocasiones, y despues del secado con la fresadora y la fresa de enrasar apurando el sobrante.

Como va un traste en el aire pare la fresadora antes de llegar al final, y remate con sierra y lija.

https://files2.soniccdn.com/old/195404d722e6a39e9d.jpg https://files2.soniccdn.com/old/195404d722e7f80164.jpg

Como vereis la forma de la pala es tambien radicalmente distinta a lo que fue en un principio, en esta foto se observa el corte, y en la foto de la ranura del alama tambien. Lo mas extraño es la forma rara que me dio por hacer en la parte trasera de la pala, una decoracion inservible tallada a mano, mas un pasatiempo que algo practico.

Ademas apreciareis que los agujeros estan escalonados, para otro efecto que quiero conseguir con los clavijeros, ya veremos si no me tengo que retractar.....

El tallado del mastil fue pan comido, despues de ensayar con las piezas desechadas un rato, me tire a la faena y es realmente increible lo bien que funciona el bastren, parece que te marque el camino el solo. despues una afinada con lija y a correr. El mastil es finito con entre 20 y 23 mm de grosor. https://files2.soniccdn.com/old/195404d722f26d8f02.jpg https://files2.soniccdn.com/old/195404d722f38b6b19.jpg https://files2.soniccdn.com/old/195404d7230aa91ec7.jpg

Aqui teneis la salida del mastil hacia la pala y la decoracion.

Por cierto me olvidaba de la puesta de los inlays en el borde del diapason, ningun misterio, pulso paciencia y broca de 1.5mm. Asimismo estos en metal.

https://files2.soniccdn.com/old/195404d7231397c62d.jpg

Ahora mismo no me puedo entretener mas, pero mañana terminare el post, y os explicare como en 15 minutos saque un bonito taco de 9.5 " (metodo valido para cualquier medida). y os pondre el tema de pintado.

Saludos
---------------------------------
Bueno llegado a este punto me faltaba nada mas que darle la curvatura necesaria al diapason que en este caso me decante por algo estandar de 9,5". El taco para conseguir la curvatura fue de fabricacion propia, y lo hice con la fresadora, fresa de ranurar (la mas larga que tuve), y un aparatito muy sencillo que llevan las fresadoras o en caso de que esto no sea asi se puede inventar algo.

Bueno lo que hice fue con este aparatito, que no es mas que un tubito con una palometa y un tornillo, ajustar una de las varillas de la guia paralela de la fresadora, y el otro extremo en la maquina. Esto hace que la fresadora trabaje como un compas. https://files2.soniccdn.com/old/195404d7370525fc38.jpg

Despues de varias pruebas (hay que contar con el grosor de la fresa y del tornillo) para ajustar bien la medida, bloquee bien el "aparatito" y la parte de la fresadora y comence el resto del proceso.

Corte un par de placas de 10mm de aglomerado que es lo que tenia a mano, pero cualquier madera que puedas cortar con la longitud de fresa que poseas valdria. Yo puse dos placas de 10mm de aglomerado ya que tengo una fresa de 20mm de calado, las atornille bien para que no se muevan, separen levanten etc.....
https://files2.soniccdn.com/old/195404d73714832db2.jpg

Dibuje unos ejes como podeis ver, y en base a ese eje, varios agujeros en una de las lineas cada 2 cm, o lo gordo que querais el taco.

https://files2.soniccdn.com/old/195404d7371f5388ee.jpg

Pasada y caen arquitos con la medida perfecta.

Si alguien se anima a este sistema comprobad la medida, que el diametro interior y exterior del corte no va a ser el mismo, logicamente dependera del grosor de la fresa.

https://files2.soniccdn.com/old/195404d737318787a5.jpg

Cuando ya tuve suficientes los apile, y enrasé con ayuda de la galga, los sujete con un gato, los taladre todos a la vez y con una varilla roscada del mismo grosor que la broca, para que no se muevan los traspaso y enrosco tuerca a ambos lados y en los dos extremos. https://files2.soniccdn.com/old/195404d7373efa7cb4.jpg

Y en un momentin , un bonito taco de 9.5", y en breve sacare uno de 12 o 14 para una restauracion que tengo por aqui.

https://files2.soniccdn.com/old/195404d7374af8f87f.jpg

Pues bueno como anteriormente ya relate (marcando con lapiz y lijando poco a poco) saco el radio del diapason, y procedo a pulir los inlays antes de pasar al pintado. https://files2.soniccdn.com/old/195404d7375b6268ca.jpg

Aqui el cocobolo del diapason me presento un pequeño proble ya que al ser tan aceitoso se oxida rapidamente y oscurece hasta que con el paso de un tiempo se vuelve casi negro y no se aprecia la madera.

Seguro que mas de uno se hecha las manos a la cabeza pero el diapason lleva una mano de tapaporos y un par de manos megafinas de laca nitro. O eso o con el tiempo su belleza despareceria.

Voy a descolgar con cuidado las piezas para hacer una "vista preliminar" del proyecto. llevan ya casi una semana secando pero me da la impresion de que aun estan tiernas.

Hasta ahora!!!

hey amigo esa forma de hacer el taco para dar forma al diapason esta muy bien. me podrias decir como as sacado el grado de 9`5, y que ancho tiene que tener la madera en fin para fabricame uno valla. un saludete gracias. :aplausos:

Hola chicos como va todo, estos ultimos tiempos he andado muy liado y a pesar de ver el foro apenas he posteado. Me he acordado de que tenia un par de post luthieriles sin terminar.

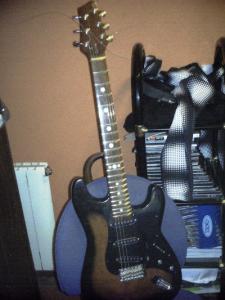

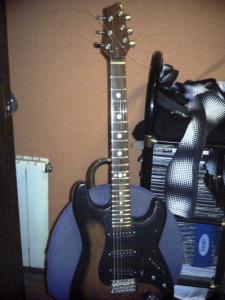

Como ya dije en su dia la rosca del alma se partio la primare vez que la accione y ahora gira libre. Aun asi no puse las fotos finales de la guitarra. Aqui van algunas.

Una lastima, el mastil de palorrojo y cocobolo daba un sonido espectacular. Ahora tiene un mastil prefabricado, sencillito y no es lo mismo.....

Archivos adjuntos ( para descargar)

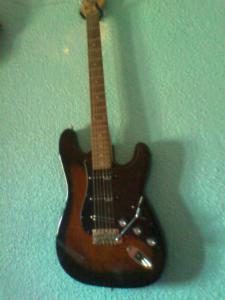

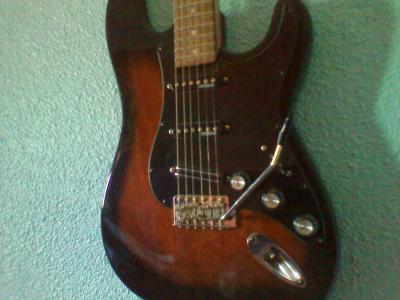

Ahora como digo la tengo con un mastil prefabricado, malillo de samanguila y palosanto malo, que no va mal ya que lo nivele y recorone, pero como digo no suena igual..... ahora esta asi.

Durante este tiempo he terminado mi otro proytecto de restauracion de una superstrat que llego a mis manos en un estado lamentable, voy a poner fotillos.
