ESTABILIZADOR DE ALTA TENSION Y FILTRADO CON MOSFET

  • 2
#13 por phakkito el 11/05/2012
un girador es practicamente el mismo circuito, pero sin referencia de tension, asi que no regula no David?....

de echo es una inductancia electronica, actua como un choque, reduciendo el ripple de la fuente, pero no regula la tension de salida...

eso seria la opcion B para un buen filtrado, pero sin regulaciones a la carga, mas a la guitarra (aunque repito hay amplis que llevan regulacion).


Respecto al comentario de david a plena carga.

Supongo que la tension de rizado es con carga, si no, no estaria ahi ese rizado de 20v aproximadamente....:D.

Tal vez el tema es si ha plena potencia de salida, el circuito , sobre todo en el primer paso de filtrado, no cae tanto, que hace el circuito de regulación ineficaz, por caer por debajo de los 510v referenciados.

saludos.

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#14 por David el 11/05/2012
No fija la tensión de salida, no. Sólo atenúa el rizado, como un choque.

A mí me parece mejor de cara a un ampli de válvulas. :D
Subir
#15 por phakkito el 11/05/2012
#14 por que vas a lo facilito.. un buen choque y veras :D :D :D,, eso si.. abulta 100 veces mas.... :D

Juan, en cuanto tenga un rato te subo un girador para que pruebes es una opcion muy buena para pequeños amplis que no tienen ni sitio para choque.

es prácticamente tu circuito, pero sin referencia a masa. por probarlo.

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#16 por juanf el 11/05/2012
Lo de los 510 voltios es solo para que de manera grafica y con el simulador se entienda, luego en el circuito real los trafos que utilizo normalmente son de 380-0-380v que una vez rectificada oscila entre 530v a 540v dependiendo de la tension de red como esté, y en plena carga suele oscilar entre los 520v a los 530 es decir unos 10v menos, lo hago así precisamente por lo que comentas, para que haya ese margen, luego tambien dependiendo de las valvuas de salida la tension la suelo estabilizar en 500v, bueno exactamente en 498v que es en lo que se queda con los zener a 500v, y en otros solo estabilizo la tension del previo, dependiendo del voltaje que necesite.
Tambien tengo otro circuito diseñado casi identico al propuesto pero sin los zener, el cual funciona con independencia de la tension de entrada, es decir que siempre filtraria la tension y a su salida tendriamos unos 2v menos pero completamente filtrados, sin importar el voltaje, siempre dentro de los limites del mosfet que se utilize claro está.

Te queria preguntar acerca del girador que comentas, ¿ es un filtro pasobanda realizado con operacionales? esque me suena a algo de eso y si es así ¿ a los voltages que se trabaja en valvulares funcionaria bien ?
Comentanos algo mas sobre eso y como sería el circuito o algun esquema y como funciona.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#17 por phakkito el 11/05/2012
juanf escribió:
Te queria preguntar acerca del girador que comentas, ¿ es un filtro pasobanda realizado con operacionales? esque me suena a algo de eso y si es así ¿ a los voltages que se trabaja en valvulares funcionaria bien ?
Comentanos algo mas sobre eso y como sería el circuito o algun esquema y como funciona.
Saludos


un girador o inductancia electronica, se puede hacer con op, para pequeñas intensidades o tensiones, en este caso, seria con bjt o mosfet tal como lo haces tu.
Y por lo que comentas, creo que es el mismo circuito que ya tienes realizado, no regula la tension, pero si evita el rizo de salida, y es independiente a la tension de entrada.

subo un esquema en cuanto pueda.

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#18 por David el 11/05/2012
Mira, el circuito del girador es el que sale aquí:

http://www.epanorama.net/documents/telecom/gyrator.html

En ese circuito V+ tomaría la tensión después de rectificar y la salida sería la unión de R3 y C1.

Todo el conjunto funciona bastante similar a un choke, por lo que se conecta igual que un choke. :)
Subir
#19 por juanf el 11/05/2012
Ahora si, habia buscado un poco y solo encontraba girador con op., como el circuito de wah wah de ibanez.
El girador es muy parecido al circuito que he propuesto con mosfet, es mas diria que está entre los circuitos power scaling y los giradores, es más, creo que si se modifica un poco puede ser las dos cosas a la vez, haber como lo veis si sería posible implementarlo para que tubiese las dos funciones, o es una tonteria?.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#20 por juanf el 11/05/2012

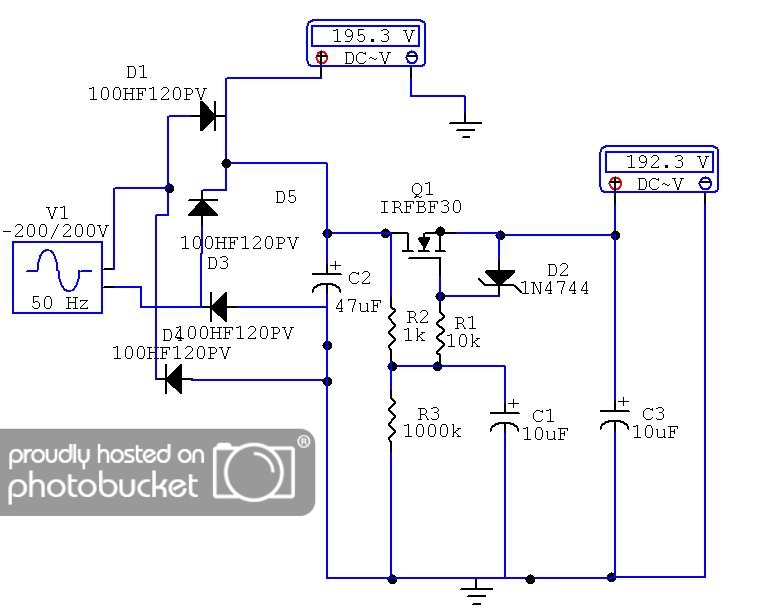

Os pongo el circuito para cualquier tension, es decir sin tension de referencia, y comentais si se puede implementar como si ademas fuese un girador, sería demasiado bueno ¿ no creeis?.

A lo mejor inventamos el scaling gyrator mosfet....

http://relicstubeamp.blogspot.com.es/

Subir
#21 por juanf el 13/06/2012
Hola, puede alguien explicar como se calculan los henrios de un girador con mosfet?
según el enlace puesto por David ( http://www.epanorama.net/documents/telecom/gyrator.html ) dice que por cada 2 uf del condensador tenemos 1 henrio, pero y si cambiamos la resistencia de 47 ohmios por una de 10 ohmios ¿como se calcularia?

http://relicstubeamp.blogspot.com.es/

Subir
#22 por juanf el 23/06/2012
Bueno ya está solucionado lo de los calculos.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#23 por Sentencia4 el 03/05/2015
Mágnifico proyecto, me ha gustado mucho.
