Esquema yamaha sj550hm

pedrobarrantes
#1 por pedrobarrantes el 03/01/2016
HOLA¡ Necesito esquema o como cablear una Yamaha sj550hm.
Hay un par decables ( naranja y azul) que están sueltos, no parece que estuviesen conectados anteriormenta a nada, pero o estoy seguro.
El control de tono Pus-pulh esta estropeado y no hace nada al intentar subirlo (activarlo).
Quiero sutsituir el potenciómetro en cuestión, pero no se cual necesito para conectar los cables que están sueltos
agradecería esquema de alguien que tenga una igual o que sepa como hacerlo.
saludos
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
pedrobarrantes
#2 por pedrobarrantes el 03/01/2016

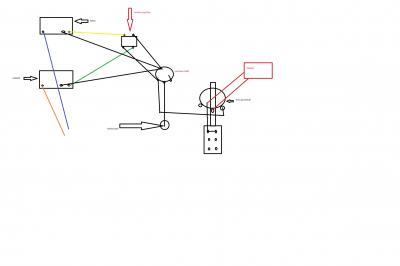

el esquema adjunto, es el que tiene actualmente la guitarra.
