Dudas tontas a la hora de montar una pastilla

Plata Kowai
#1 por Plata Kowai el 21/09/2014
Buenas!

Pretendo montar una invader en la posición de puente con un control de volumen y otro de tono. (Solo pastilla en el puente, en el cuello no hay pastilla).

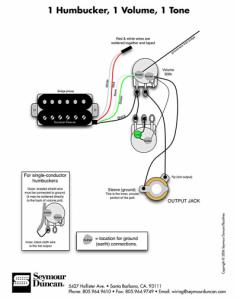

La cosa es que utilizo el esquema de seymour duncan que adjunto como subida al post.

Lo primero, en el potenciómetro de volumen ,la tercera patilla aparece como doblada y soldada a masa. ¿Intuyo que debo de doblar una patilla y soldarla a masa o tirar un cable de esa patilla del pote a masa? Osea, no sé si lo de la patilla esa doblada es en realidad una patilla doblada o lo estoy malinterpretando.

La segunda duda es:
Veo que en el esquema hay muchos puntos de soldadura utilizados como masa, aunque todos estén unidos y vayan al mismo sitio que es el cable que va soldado al puente.
La cosa es, al tener tantos puntos utilizados como masa, ¿no se supone que era malo porque daba ruidos y había que tener un único punto con todas las masas en él? ¿O como están conectados entre sí los puntos vale igualmente y no da ruidos?

Gracias de antemano por leerme.

Un saludo!
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Plata Kowai
#2 por Plata Kowai el 22/09/2014
¿Nadie? Montaré hoy el circuito, así que si no responde nadie supongo que me aventuraré a hacerlo tal cual el diagrama y ya expondré aquí resultados por si a alguien le sirven (suponiendo que sean positivos) xD
Subir
Plata Kowai
#3 por Plata Kowai el 22/09/2014
Bueno, por si a alguien le sirve, ya está la pastilla montada. La patilla en efecto o bien la doblas y la soldas al pote para que haga masa o le tiras un cable fino como he hecho yo. Se debe de hacer porque sino aunque tengas el volumen a 0 se debe de seguir oyendo un mínimo todo.

También aprovecho para cagarme en todo porque el pote de volumen es demasiado gordo y no cierra la tapa, iré esta tarde a alguna tienda a por uno...

En cuanto a la pastilla no he podido probarla bien porque no la tengo todavía con las cuerdas montadas (es un floyd rose así que va a ser otra fiesta para ponerlas), pero he hecho una idea tonta de poner otra guitarra enfrente y tocar una cuerda a ver si se oía por la pastilla de la guitarra a medio montar y perfecto, he comprobado así los potes y acojonante, 0 ruidos mete... (Esperemos que siga así).

Espero que esta tontería le sirva a alguien.

Un saludo!
Subir
Carlos S
#4 por Carlos S el 03/10/2014
Si, Plata. Estas cosas casi siempre sirven aunque uno llegue tarde (mi caso). Es muy posible que alguien encuentre este hilo usando el buscador. Aunque nadie te haya respondido a tu pregunta, te agradezco que hayas "posteado" los resultados. Eso da "salud" al foro.

Yo llego tarde, pero creo que te puedo responder a 2 dudas:

- En ese circuito La patilla "suelta" del del pote de volumen tiene que estar a masa. En caso contrario el pote no actuaría.
- Todos los potes tienen una carcasa metálica y en todos se pone masa. Esto se hace para apantallar el interior del potenciómetro, de modo que se evitan ruidos parásitos si el cajeado de la electrónica no estuviese bien apantallado. Puesto que la carcasa de los potes se pone a masa, cuando una patilla se llega a masa se busca lo más cercano (igual que el condensador del pote de tono; podría haberse llevado a la masa del de volumen, pero ¿para qué si esta otra está mas cerca?
- En cuanto a lo de los bucles de masa, estos ocurren más frecuente cuando las masas están separadas por algo en lo que puede introducirse una diferencia de potencial (típicamente un apantallado de la electrónica hecho con láminas adhesivas en las que el material adhesivo empieza a envejecer). El trocito de cable que uno las carcasas de ambos potes, si está bien soldado y no es proclive a la oxidación no creará un bucle de masa.
Subir
Plata Kowai
#5 por Plata Kowai el 03/10/2014
#4 En efecto, supuse que sería mejor soldar directamente la patilla que tirar un cable, pero el potenciómetro en cuestión es una basura porque no me dejaba doblar la patilla (no llegaba hasta su propia carcasa por mucho que doblase). De todas formas no me hace ningún ruido con el cable tirado, pero di que he usado cable apantallado para las conexiones y a parte he apantallado la guitarra por dentro y 0 ruidos, increíble.

Gracias por la respuesta, has aclarado algunos conceptos que no sabía bien del todo xD

Un saludo!
