duda con trimmer bias

#1 por salvath_wrath el 13/02/2014
Hola! Quiero cambiar las valvulas de potencia a mi combo b52 st 6012 y no se donde tengo el trimmer del bias para ajustar el catodo.

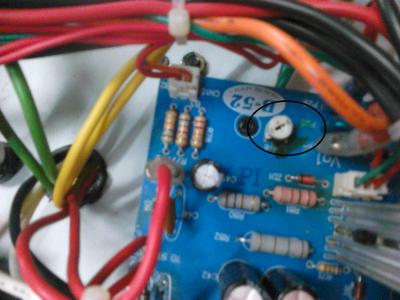

Creo que es donde he señalado con una elipse en las fotos, pero tengo miedo no sea que toque lo que no debo y rompa algo

Perdon por la calidad de las fotos y gracias
Archivos adjuntos:
trimmer bias 2.jpg
BBCode:
trimmer bias.jpg
BBCode:
Subir
#2 por Ikazategi el 15/02/2014
Podría ser ese, pero no veo nada en las fotos como para segurartelo, no tienen definición.

Mide tensiones, si son negativas te puede dar una idea de por donde va el circuito de Bias. O si no sigue el circuito desde la tensión de Bias en las válvulas hacia atrás para ver donde está la fuente del Bias.

El Bias no ajusta el cátodo. En un clase AB o B, el cátodo va a masa. El BIas ajusta la reja con una tensión negativa ya que al no tener resistencia de cátodo, necesita la una tensión negativa para polarizar la válvula. Al variar esa tensión, variará la polarización de la válvula y por lo tanto la corriente de cátodo que pasa por la válvula en reposo.

Un saludo!
