Duda sobre transistores en veroboard

--117771--
#1 por --117771-- el 07/12/2013
Que tal,

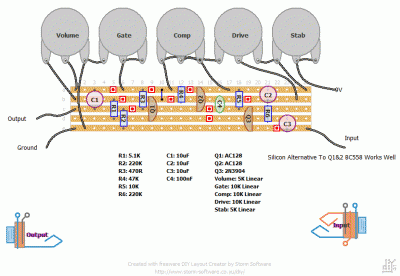

Estoy por hacerme un clon de fuzz factory y conseguí ésta imágen en veroboard.
Es la primera vez que voy a basarme en este tipo de imágenes para construir un pedal y mi duda es como colocar los AC128.
No tengo idea de como colocar el emisor, colector y base según el veroboard. Es colector arriba, base en medio, emisor abajo? O emisor arriba, base en medio colector abajo... Ayuda?
Archivos adjuntos:
BBCode:
Subir
--117771--
#2 por --117771-- el 08/12/2013

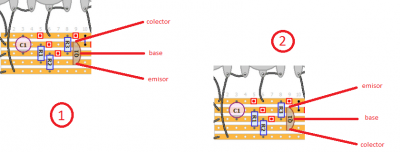

Ok, trataré de ser más específico... 1? o 2?
Archivos adjuntos:
BBCode:
Subir
#3 por montes el 08/12/2013

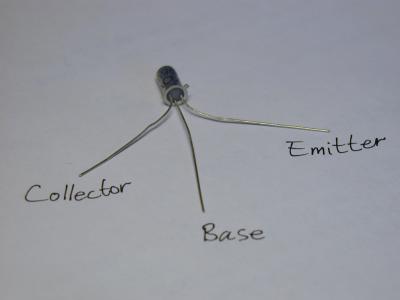

Mírate esta foto
Archivos adjuntos:
BBCode:

HELL AIN'T A BAD PLACE TO BE
EL INFIERNO NO ES UN MAL SITIO PARA ESTAR

Subir
--117771--
#4 por --117771-- el 09/12/2013
Gracias montes, entonces según la foto...
Q1 y Q2, sería #1 y Q3 sería #2 , estoy en lo correcto?
Subir
#5 por montes el 09/12/2013
Q3 es un fet el patillaje cambia a gate/drenador y surtidor
Para el caso de T1 y T2 el emisor va arriba, hacia positivo

HELL AIN'T A BAD PLACE TO BE
EL INFIERNO NO ES UN MAL SITIO PARA ESTAR

Subir
1
--117771--
#6 por --117771-- el 09/12/2013
Entendido, gracias otra vez montes!
Subir
