Duda con esquema montaje ceriatone champ

#1 por hunchh el 20/02/2015
Hola a todos a ver si alguien me ayuda un poco tengo este layout que me parece interesante para empezar a liarse con el montaje de amplis , tengo una duda con el trafo de salida , donde va conectado .? porque solo se indican las salidas de altavoces pero no se de donde alimentarlo y por otra parte en el zócalo de la válvula mas a la derecha en el pin 7 sale un cable violeta que se corta, de donde viene?
Subir
#2 por hunchh el 20/02/2015

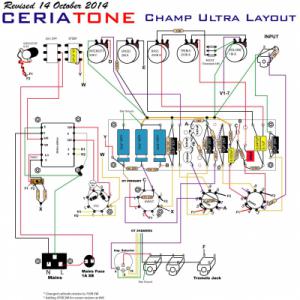

El esquema en cuestion
Archivos adjuntos:
BBCode:
Subir
#3 por hunchh el 20/02/2015
El tema del trafo de salida ya lo he localizado
Subir
#4 por luishouse el 20/02/2015
¿Y como va?, Así si más adelante otro, (como yo cuando pueda), tiene esa duda ya la tiene solucionada.
Subir
#5 por hunchh el 20/02/2015

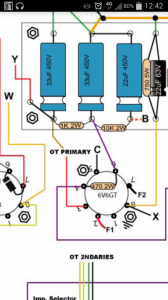

Pues si no me equivoco , si te fijas y sigues la patilla del zócalo de la válvula 6v6gt número 3, pone OT primary, ahí es donde conectarias el trafo y en la salida en amarillo del condensador de arriba, si me equivoco que alguien me corrija.
Archivos adjuntos:
BBCode:
Subir
#6 por hunchh el 20/02/2015
Y mira por donde creo que el hilo del último zócalo va al potenciometro en la patilla que pone v1-7 joder al final creo que me lo he contestado yo mismo :suicidio:
Subir
