Diy pedal tremolo effect for guitar

#1 por steve_rockforever el 13/08/2012
Hola a todos, creo esta sección para que publiquemos diagramas, cableado y armado de pedales de efecto tremolo.

Como primer proyecto voy a necesitar de su ayuda, ya que lo que quiero montar creo que no existe (al menos no lo he encontrado); Se trata de un tremolo que funcionará igual que si lo tendríamos incorporado al puente de la guitarra, debe constar de dos botones para pisar, uno aflojará las cuerdas y el otro las ajustará haciendo efecto Floyd.
Aquí está la joda, si mantenemos pisado por ejemplo el 2 deberá subir la nota hasta el límite posible donde se cortarían las cuerdas, si lo pisamos y soltamos será menor el ajuste debido a que es menor la tensión, esto es fácil ¿con un equipo de rc lo tendríamos?; Cuando soltamos el botón debe reiniciarse el circuito a la posición de que la nota sea la real y al volver a pisar ajustar otra vez de acuerdo a la cantidad de segundos que mantengamos pisado, eso se regularía con un preset interno a gusto.
Bueno el tema es realizar el circuito jajaja se lo dejo a los expertos para que me guíen.

PD: Ustedes dirán porqué no uso el tremolo y la respuesta es porque tengo una Les Paul custom (tiene puente fijo) y me encanta como suena, pero hacer bending muy seguido me hace doler mucho los tendones ya que soy novato en esto.
Los demás circuitos de tremolo que andan por la web no me gustan porque no funcionan como uno real, si no que el efecto queda permanente mientras uno toca y parece eco, tipo música electrónica perdiendose la posibilidad de realizar un cover decente.

El tip es que sea con componentes actuales y fáciles de conseguir para que esté al alcance de todos los foreros.
La lista de componentes de este http://hackaweek.com/hacks/?p=423 creo que estaría al alcance de todos.
¿No se podrá modificar para lo que quiero?

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#2 por frasco el 13/08/2012
¿de veras estás pidiendo que alguien te diseñe un circuito para un efecto nuevo?

a ver si se pasa por aquí el señor Boss, jejeje.


El circuito que pides está inventado y lo incorporan algunas pedaleras digitales, donde el pedal de expresion hace cambiar el pich de la nota, no obstante no suena exactamente como hacer un bend y tirar de la palanca.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#3 por steve_rockforever el 13/08/2012
frasco escribió:
¿de veras estás pidiendo que alguien te diseñe un circuito para un efecto nuevo?

Tal vez me expresé mal, no pretendo que vengan a mi casa y me lo hagan, solo que me guíen ya que en audio no tengo mucha experiencia porque desde que entré en este mundo me dediqué a otras ramas y donde laburo más que nada "armo" no diseño circuitos.

Parece que me estás dando la razón y no está inventado aún algo que imite casi al 100% al efecto real, por ello es mi entusiasmo en hacerlo realidad y que podamos gozar de ello :D

:saludo:

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#4 por frasco el 13/08/2012
Pero quieres que alguien te diseñe un circuito que no existe, no que te lo arme, sino que te lo diseñe ¿no?

¿¿eso extraordinario que no existe porque los ingenieros no lo consiguieron...?? jejeje.

Compañero, no creo que nadie pueda diseñarte ese circuito así en plan "aficionado" no sé, me parece que estás pidiendo un imposible, pero quien sabe, quizás tengamos un lumbreras entre nosotros que sea capaz de diseñarlo y además sea tan altruista como para no vender ese diseño que no existe y regalarnoslo para que todos lo montemos, jejejeje.

:brindis:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
#5 por godsavemetal el 13/08/2012
Yo regalé el DEV/NULL 1 y 2 y solo uno de acá lo montó!!! MUCHAS GRACIAS a ELDERICO fué el único interezao por eso ya no "REGALO" diseños nunca más!!!!!!!!!!!!!!!!!!!!!!
Subir
mod
#6 por Esteban Piera el 13/08/2012
Había mandado este hilo a la papelera, pues la verdad me parece mas un sueño fantasioso que otra cosa, pero lo vuelvo a abrir a ver que nos depara, eso si, como la cosa se vaya de madre, ahí que vuelve.

"No practiques mientras toques, y no "toques" mientras practicas."
"Nunca sabrás lo que puedes hacer, hasta que no trates de hacer más de lo que puedas” – Tony Blauer

Subir
#7 por joseeduardosn el 15/08/2012
godsavemetal escribió:
por eso ya no "REGALO" diseños nunca más!!!!!!!!!!!!!!!!!!!!!!

Oe no te malees..!
Hay que ser chevere con la gente..!
Subir
#8 por godsavemetal el 16/08/2012
El tip es que sea con componentes actuales y fáciles de conseguir para que esté al alcance de todos los foreros.
La lista de componentes de este http://hackaweek.com/hacks/?p=423 creo que estaría al alcance de todos.
¿No se podrá modificar para lo que quiero?
Ta interezante el engendrillo; lo que te recominedo primero hazlo, luego juega con un DPDT pulsador de esos que no se quedan con seguro o los que les dicen sin enclavamiento o momentáneos eso simularía que prendes el pedal y al levantar tu pié se apagaría! seguro dejaría un efecto de cola o algo simil al "PALANQUEAR" el trémolo mecánico de la viola ehhh!!!! que os parece???????
Topopiccione SCHALLER TREMOLO:
http://topopiccione.atspace.com/PJ20SchallerTremolo.html
Ta todo !!!!!!!!!!!!!!! pero HAZLOOOOOO!!!!!!!!!!!!!!!!!!!!!!
Subir
mod
#9 por Esteban Piera el 16/08/2012
God, lo que el quiere no es un efecto de tremolo, quiere emular la palanca de trémolo, que no es lo mismo. Básicamente lo que quiere es que le diseñen un pedal como el whammy pedal pero sin sonar digital, vamos que suene realista :D

"No practiques mientras toques, y no "toques" mientras practicas."
"Nunca sabrás lo que puedes hacer, hasta que no trates de hacer más de lo que puedas” – Tony Blauer

Subir
#10 por godsavemetal el 16/08/2012
Tons uno de los controles va en el pedal como el wha!! o el volumen a pedal!!!! y listo listo!
Subir
#11 por steve_rockforever el 31/08/2012
Hola a todos, estuve muy complicado con exámenes en el cole, pero como lo prometí en mis pequeños tiempos de ocio fui experimentando ya que no puedo alejarme de la electrónica hixhix.gif

Lo primero que hice fue investigar qué es lo que produce el trémolo. Por lo que leí genera efecto Vibrato (genera vibración y modifica el tono) sin perder afinación ni cambiar la nota.

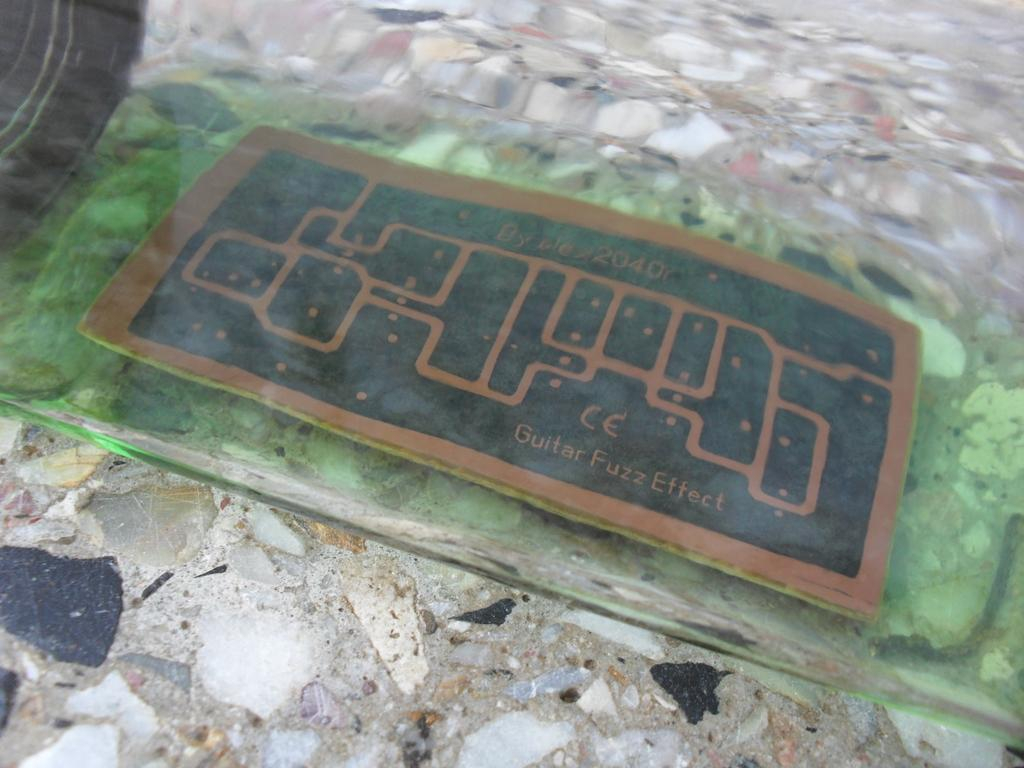

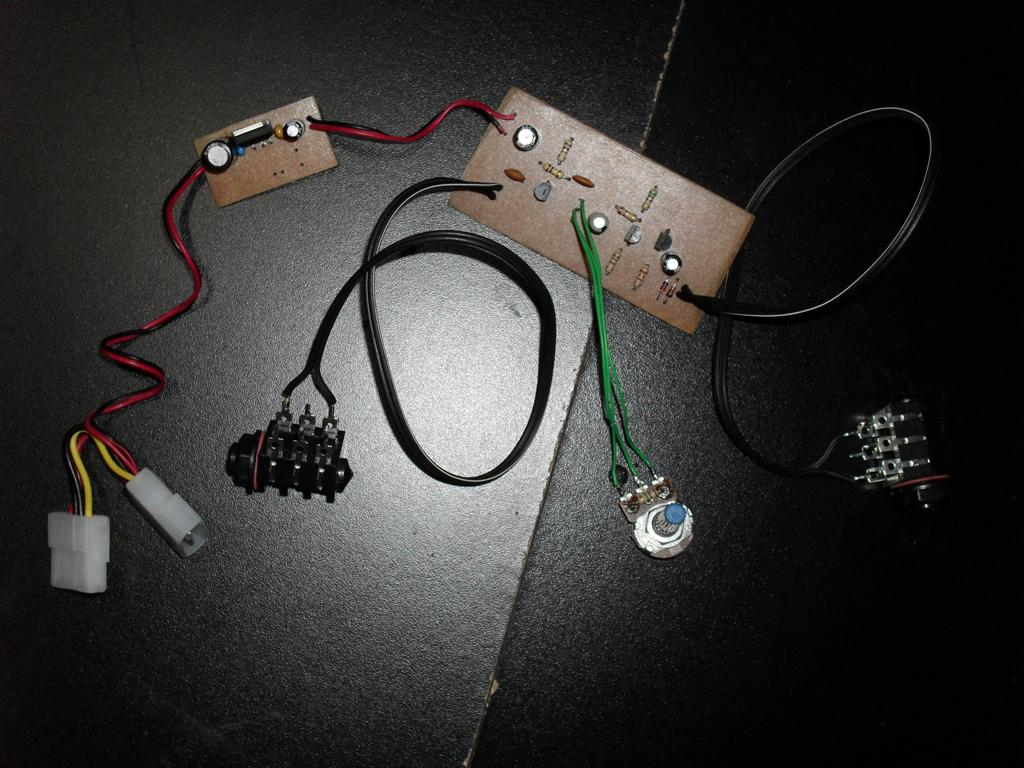

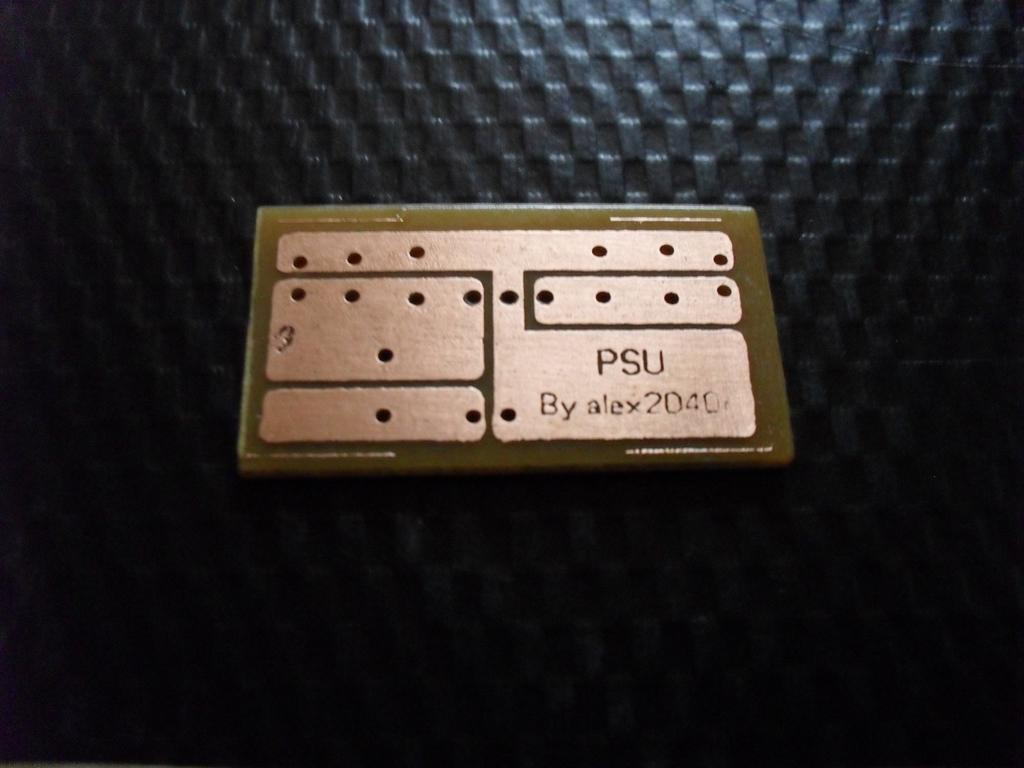

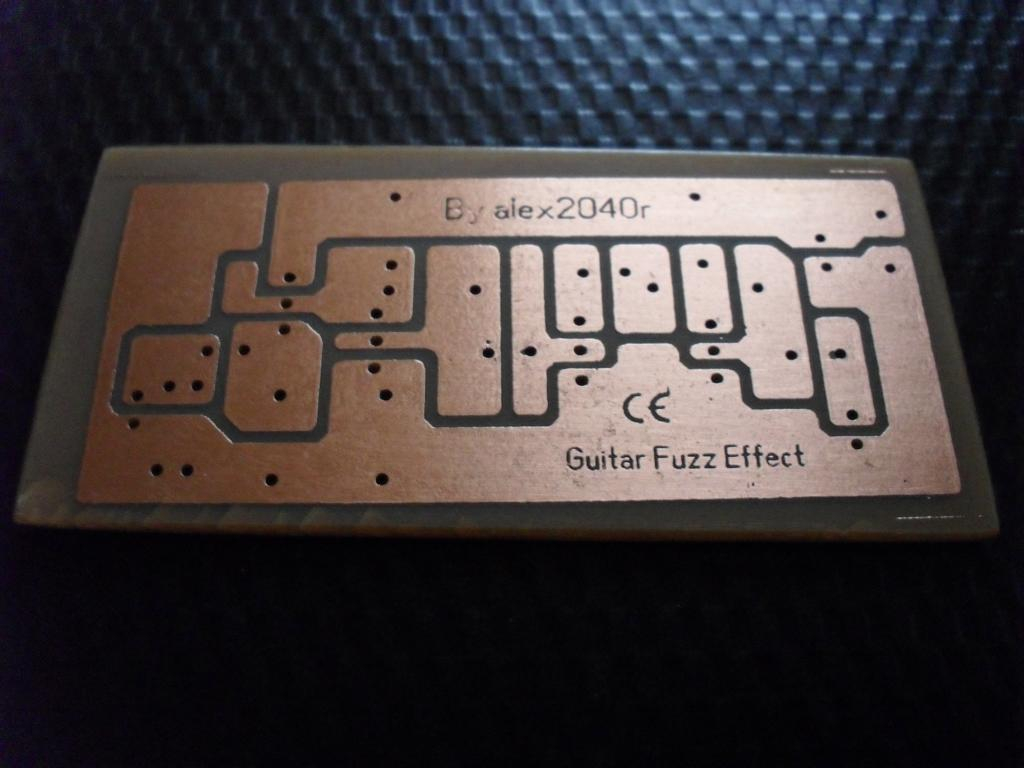

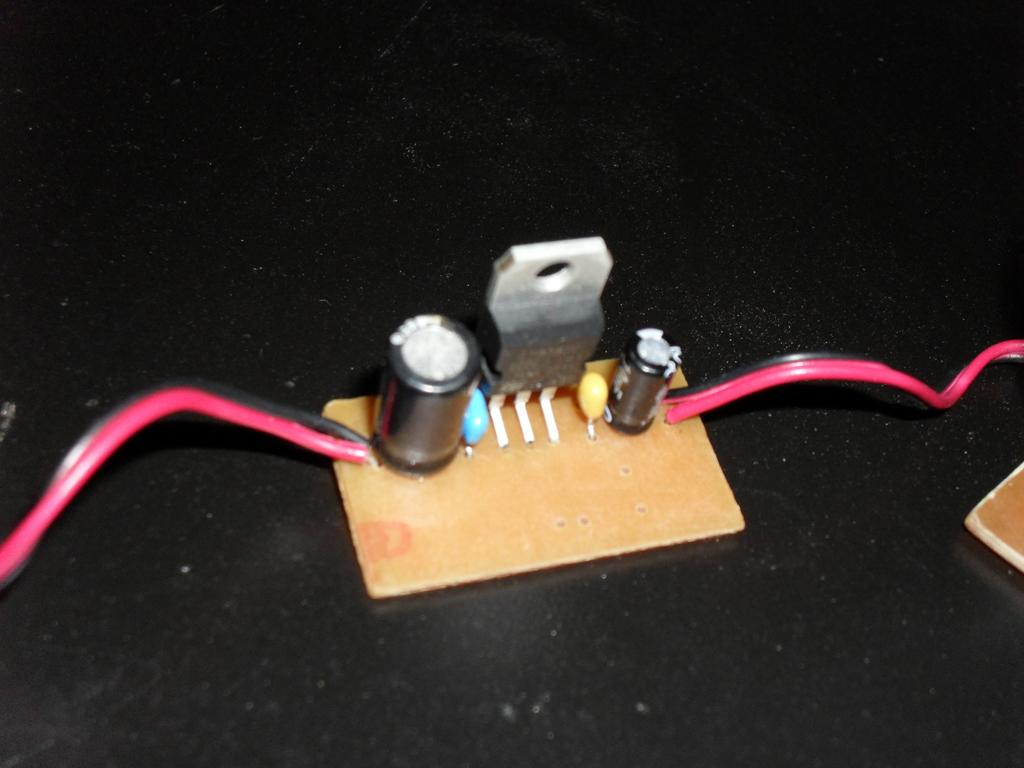

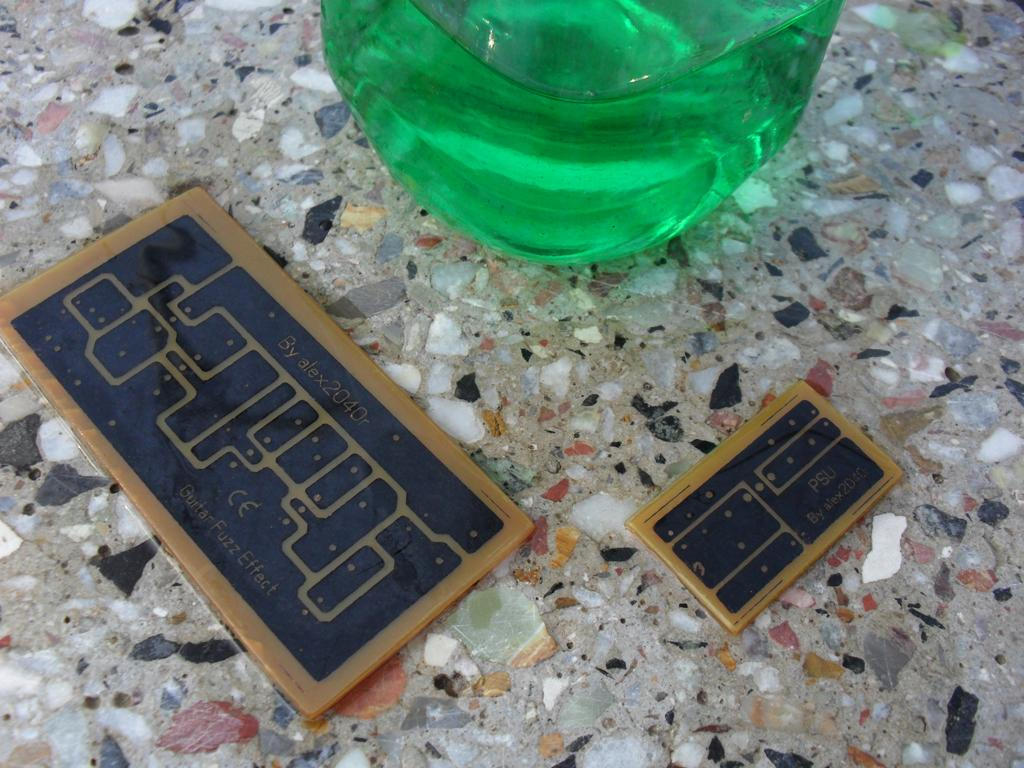

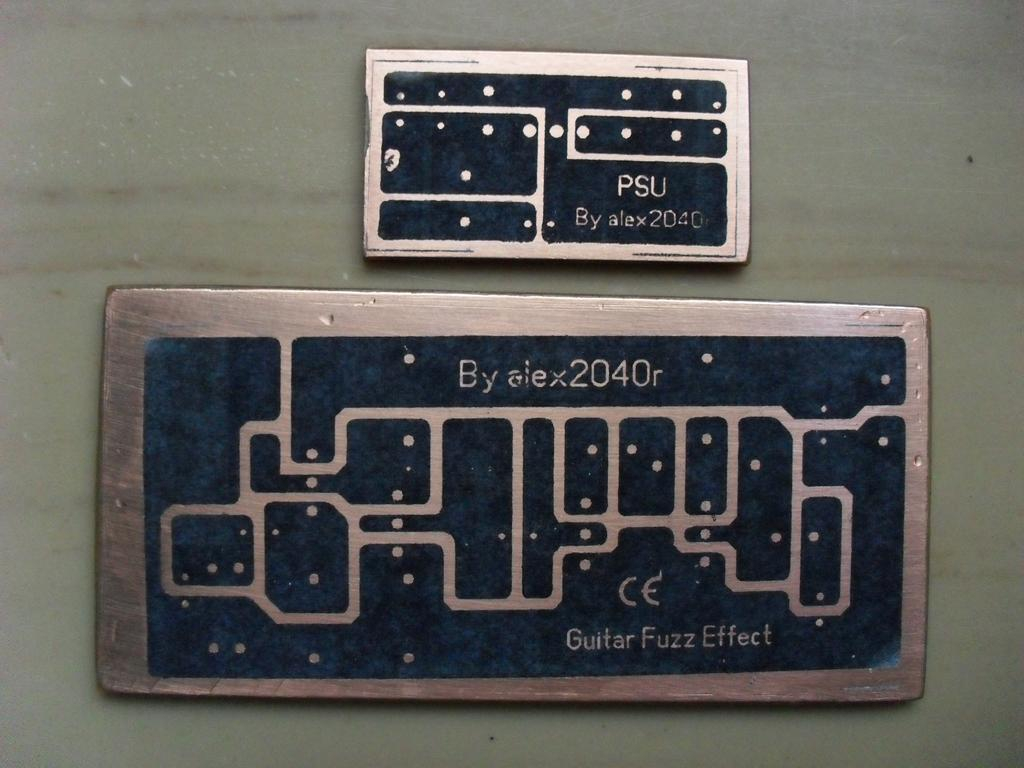

En fin me gustó este circuito, probé de diseñarlo en Sprint-Layout 5.0 para ver que salía, ya que antes utilizaba Ultiboard 10.1 que era re complicado. En poco más de 30 minutos diseñé la pcb de este fuzz + una fuente de filtrado/regulado de tensión a 9v.
Un brindis con mi licor de menta x'D

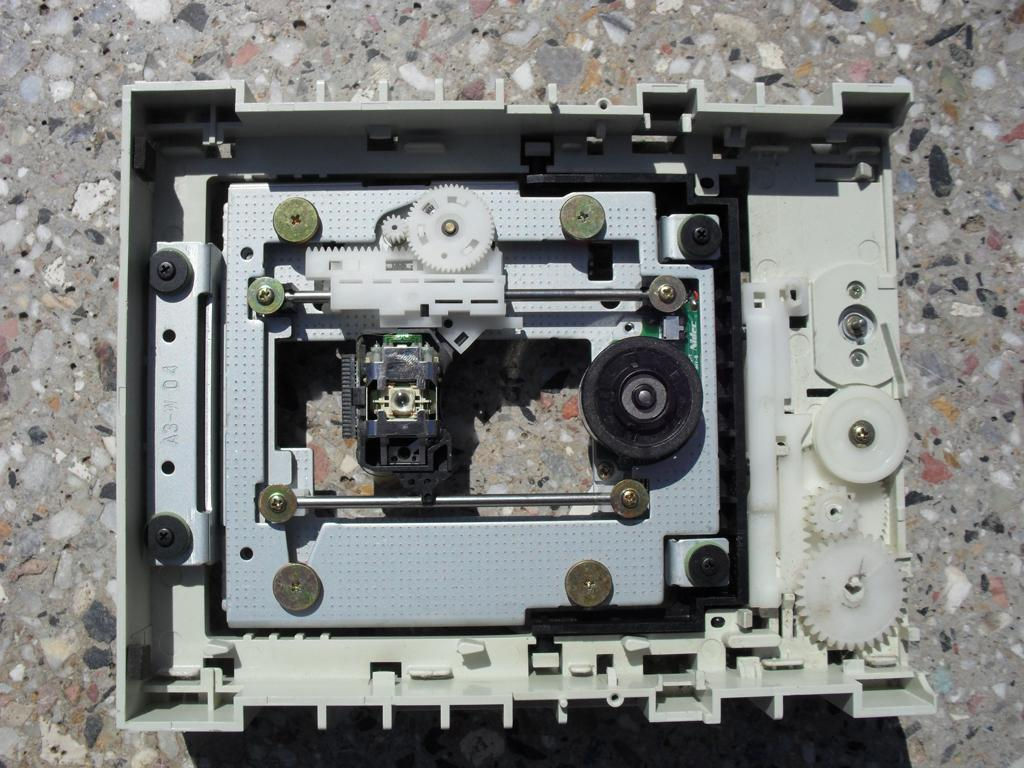

Para la parte mecánica estuve pensando en esto

Y lo más simpre es modificar esto :D

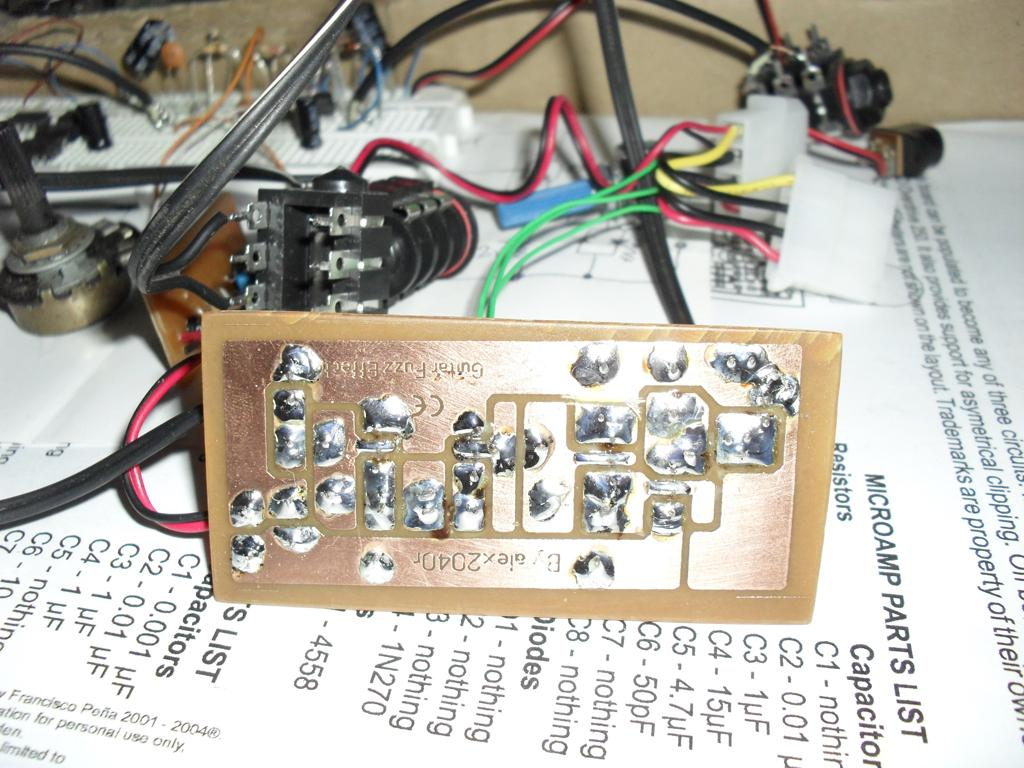

Tengo un problema con el fuzz, cuando giro el pote actúa como control de volumen y apenas algo de ganancia ¿qué será que no hay distorsión alguna?

♠ No creo en las promesas, solo en los resultados...
♣ La vida solo tiene sentido si tienes metas
pero cuando tus sueños no se realizan mueres junto con ellos…
☼ No creo en el fracaso, sólo en los tropiezos...

Subir
#12 por klayt el 31/08/2012

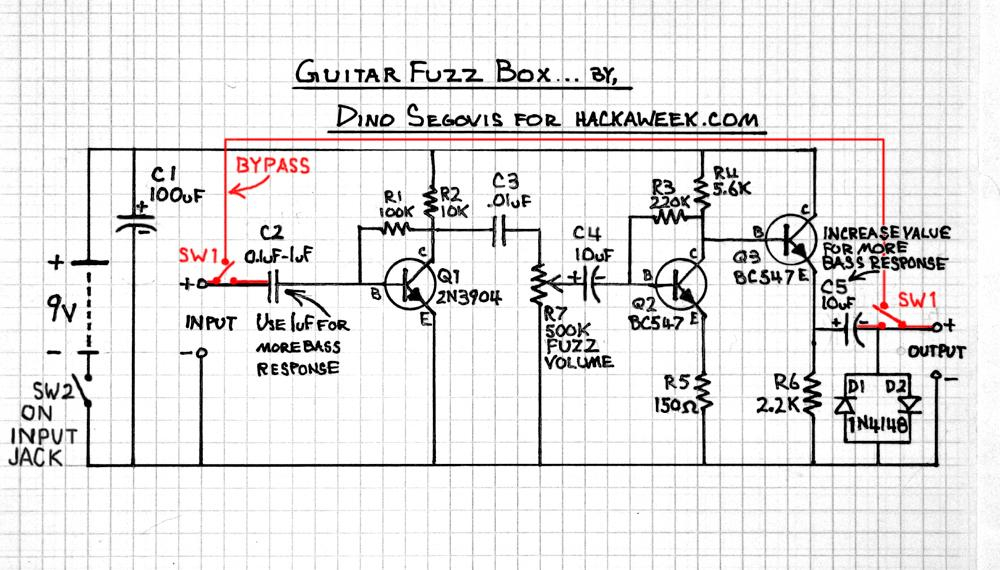

lo que pasa es que ese fuzz tiene control de volumen, mira bien el esquematico y te vas a dar cuenta.Tendrias que buscar cual es la etapa que actua como distorcionadora y modificarla
