Dallas Range Master, Booster Vintagero, hazte uno

#73 por Dr.Maligno Tech el 15/01/2012
Bueno, esos pedales, pueden llevar muchos germanios, ahora, también hay que polarizarais en condiciones.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#74 por xarlibraun el 15/01/2012
si, esta claro que pueden llevar cualquier germanio con sus valores adecuados de fugas y ganancia, pero el original llevaba mullard, oc45, oc70 (u oc71?) o algun modelo mas (de ahi que sonaran diferentes incluso los fabricados a la vez...)

ademas, esos germanios rusos me da a mi que ganancia van a tener como los que mas...igual te encuentras 15 con mas de 200hfe, que no te valen para ningun efecto...

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#75 por Dr.Maligno Tech el 29/01/2012


vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#76 por xarlibraun el 30/01/2012
maligno, yo hice hace poco un rangemaster a un forero con un mullard oc44 o un oc45m no me acuerdo, cunando lo quise ajustar a los 7,1v que dicen que son los que deben de ser, no me bajaba de 8v. en un transistor de mierda puede que no lo de bajado, pero en un mullard es raro. ese que pusiste es un mullard? lo ajustaste a 7v?

al final lo deje ajustado a oido, que sonaba tan de puta madre que no le di importancia...y el forero en cuestion, quedo muy contento la verdad...

pondria resistencias de carbon y condensadores mullard, pero era demasiado caro para lo que le cobre, y ademas no se yo si se joderian en poco tiempo. ya el mullard es delicao, para cuanto mas ponerle unos condensadores de esos y que se joda a los 3 años...

y esto ya es a gusto personal, pero me molan mas los jacks sin encapsular neutrik. si no los probate pruebalos, son cojonudos y no son demasiado caros para lo que son

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#77 por Dr.Maligno Tech el 30/01/2012

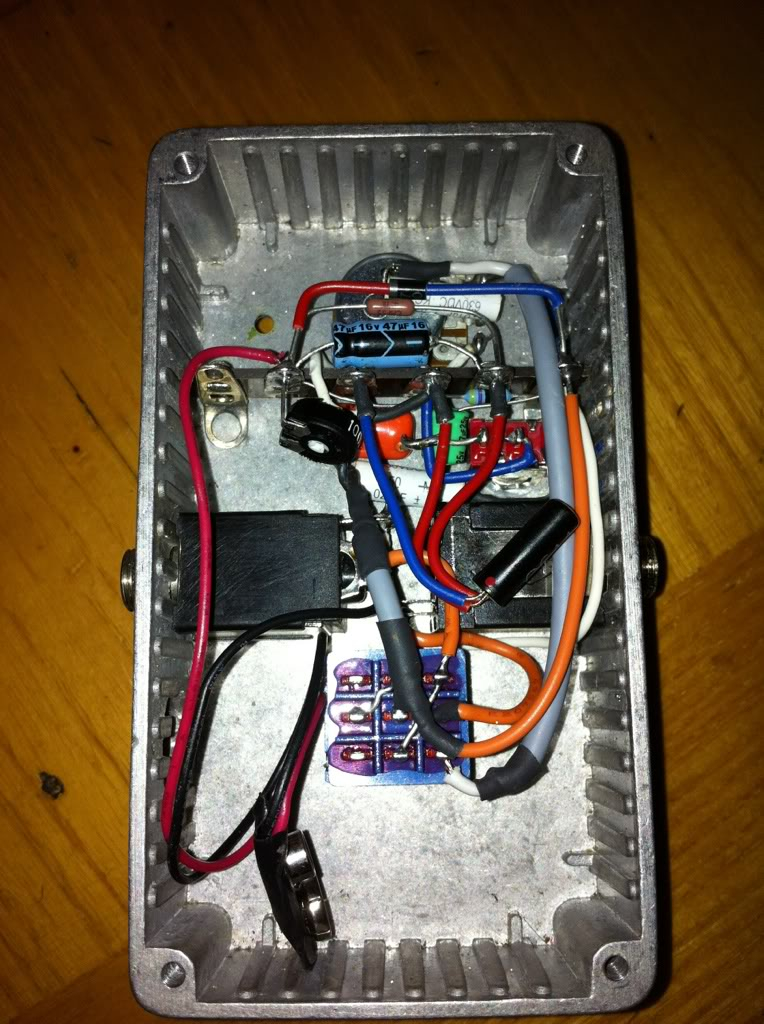

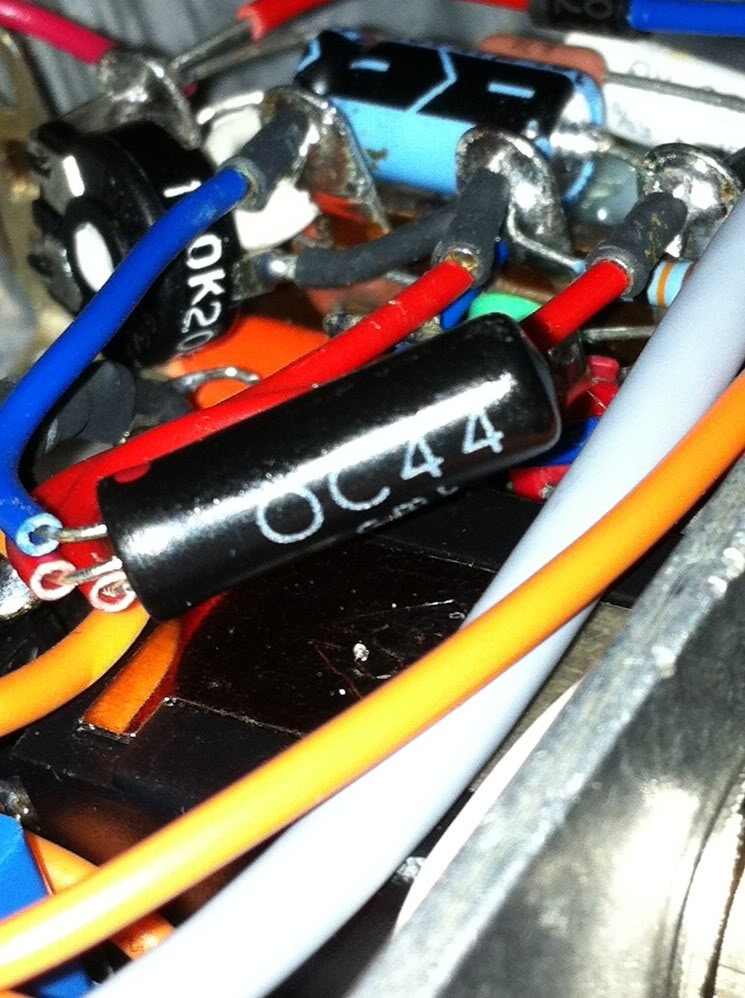

Xarlie, el caso es que lo he montado para mi con las cosas que tenía por casa. El tranny es un phillips OC44, le he sacado el punto de polarización con el calculo de pisotones.com y con la guía de R. G. Keen Dallas treble blaster. Ahora mismo andará sobre los -7.57v en el colector, ya que tengo una tension de -9,55v, y tiene hfe 96 con "0" fugas, aunque ya te lo diré este verano lo de las fugas con el calorcito de Murcia.
R1=470k
R2=68k
I=Vcc/(R1+R2)

Vb= I •R2

Vb=[Vcc/(R1+R2)]R2
Vb=[-9,47/(470+68)]68
Vb= -1,19v

Caída de tension típica en germanios= 0,3v

Vbe=0,3v

Ve=Vb-Vbe
Ve= -1,19+0,3
Ve= -0,89v

Resistencia del emisor 4,7k
Ie=Ve/Re
Ie= -0,89/4,7
Ie=-0,190mA.

Resistencia de colector 10k

Vc=Vcc-( Ie•Rc)
Vc= -9,45-(-0,19x10)
Vc= -7,57v

Esta claro que luego lo he ajustado de oído, pero así no veas como sonaba también.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#78 por xarlibraun el 30/01/2012
yo pienso que lo mejor es poner dos potes fuera y marcar en la caja los 2 puntos de ajuste optimo (los 7 con algo voltios), y luego usar los potes como control de bias y ajustar a oido, aunque me imagino que habra alguien por ahi que ya le tenga puesto eso...

y yo, el mullard ese que use en el ultimo, tenia unas fugas de 40 micro (amperios??), pero siendo micros, pocas deben ser jaja una maravilla de transistor vamos...daba un sonido espectacular, ahora que en veranito, con mucho calor, la ganancia subira un poco digo yo, pero no creo que se note no? 20ºC (que ya es diferencia de temperatura...) no debe cambiar el sonido demasiado no?

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#79 por Dr.Maligno Tech el 30/01/2012
Si. Pero ahora en Murcia tenemos una media de 17 grados. En verano son 45, casi 30 grados de diferencia. Jeje

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#80 por xarlibraun el 30/01/2012
bueno, en casa no creo que suba tanto hombre...

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#81 por Dr.Maligno Tech el 30/01/2012
Y lo suyo es hacer el calculo. Lis potes están muy bien pero los veo innecesarios fuera en el pedal. Como el punto dulce de un germ. no hay pote que valga.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#82 por Dr.Maligno Tech el 30/01/2012
Aquí en mi casa con el aire acondicionado en verano te salen vapores del coco xarlie.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#83 por xarlibraun el 30/01/2012
jajaja pues a ver que pasa, ademas los mullard van a menos...cada dia muere alguno. a mi incluso me rompieron uno los de correos...casi lloro jaja

Vendo pedales de guitarra y bajo hechos a mano!

http://www.guitarristas.info/foros/vendo-clones-pedales/195933

Subir
#84 por Dr.Maligno Tech el 08/02/2012

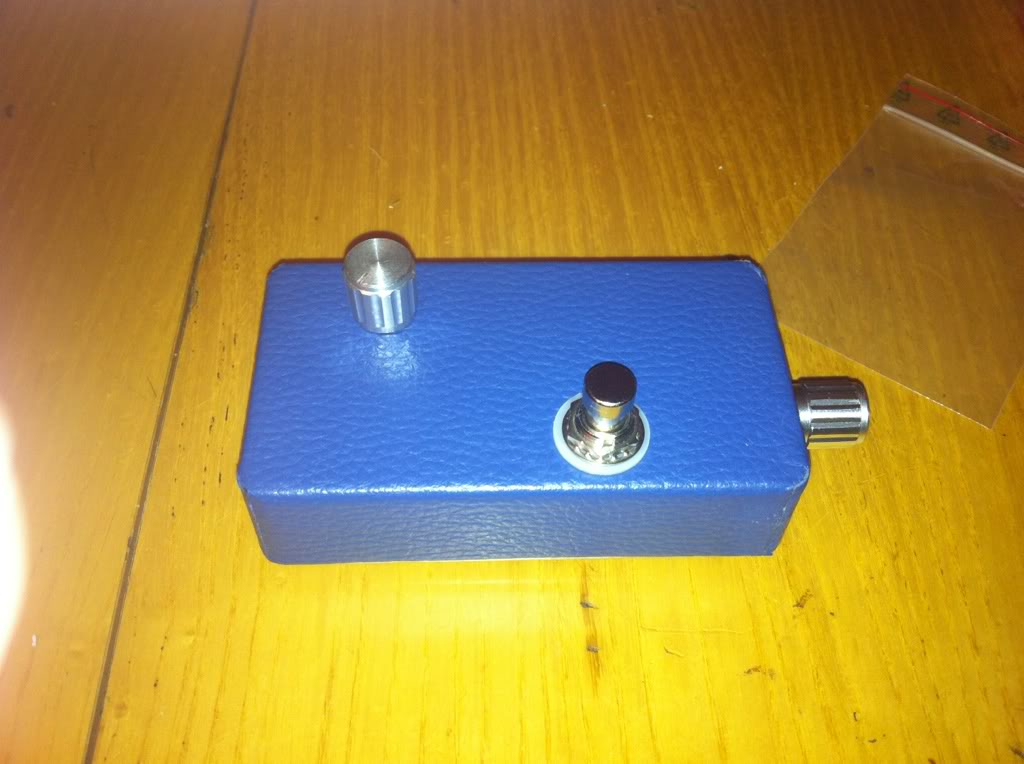

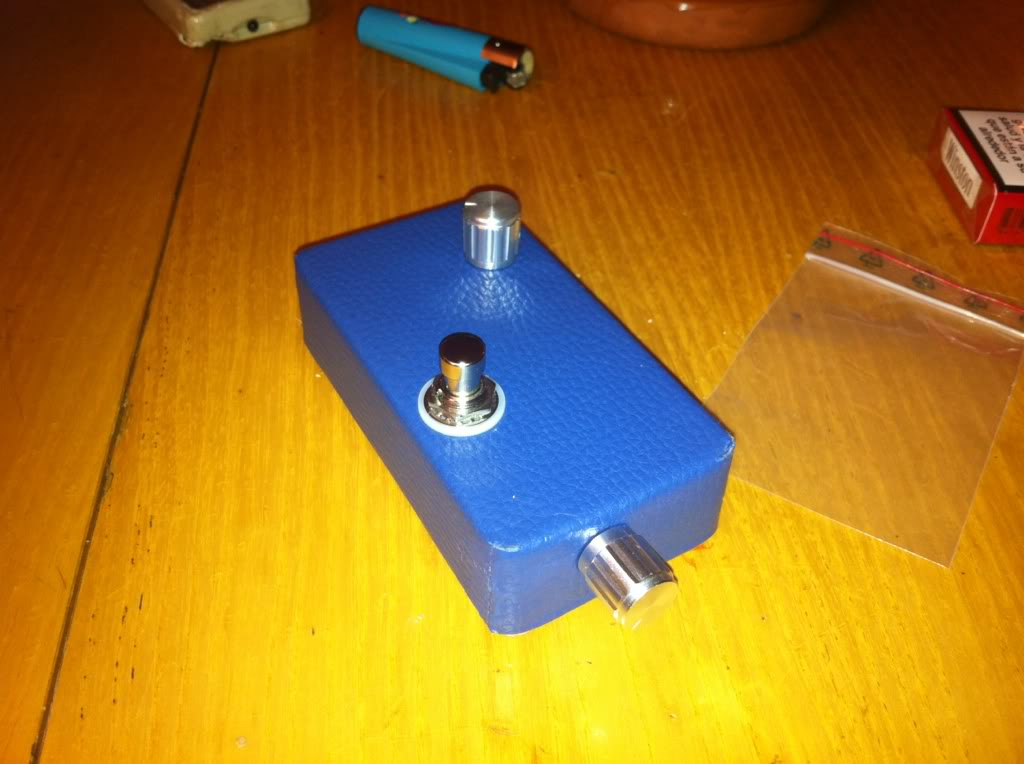

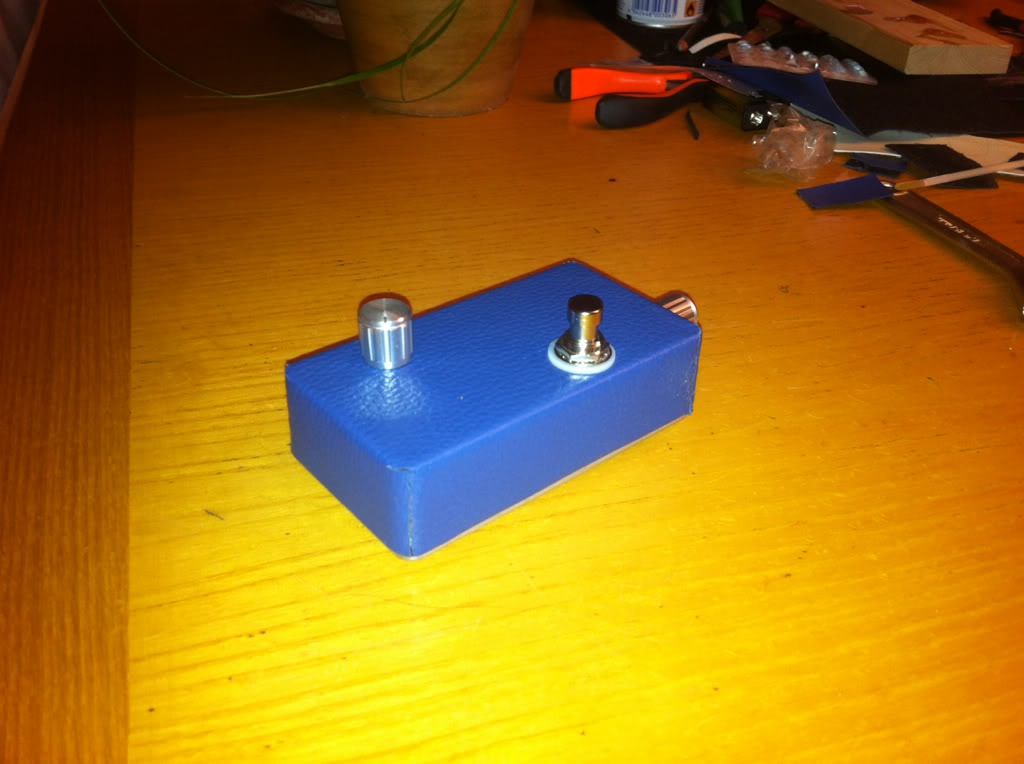

Con adaptador de impedancia, para usar con pastillas activas.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
