#13 por pepetrauma el 05/12/2014
siempre he dicho que me encantan las cosas que haces , pero en esta , el gusto tan delicado a la hora de escoger las maderas , la veta , la direccion , el cuidado ...

Es verdaderamente bonito , son detalles todo detalles ...

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#14 por Camagroc el 09/12/2014

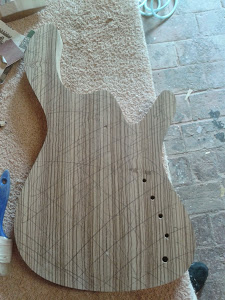

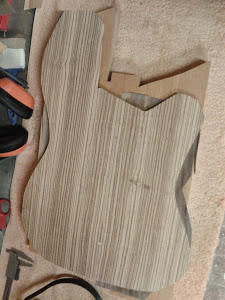

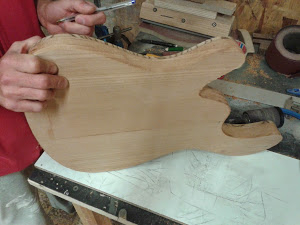

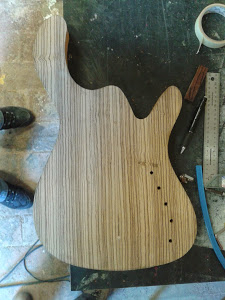

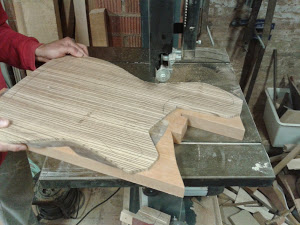

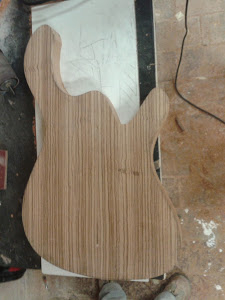

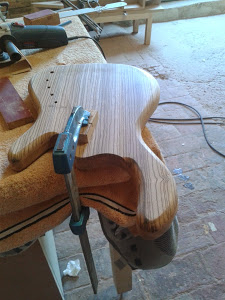

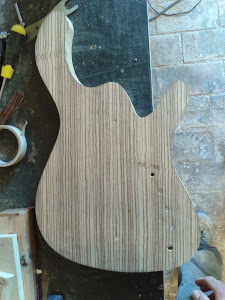

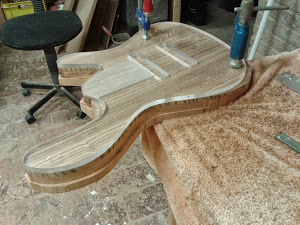

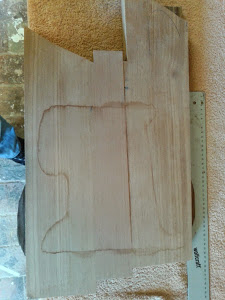

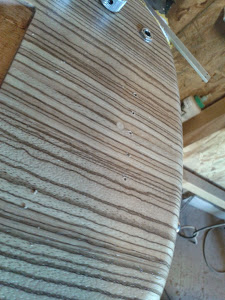

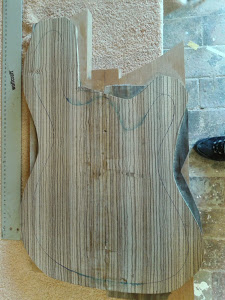

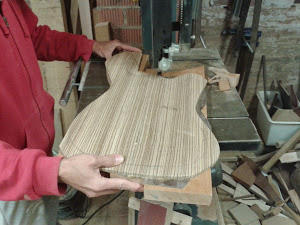

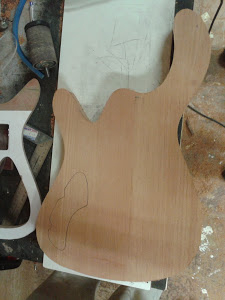

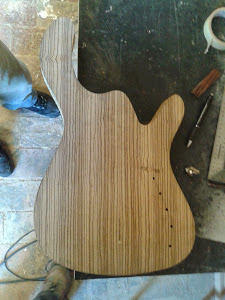

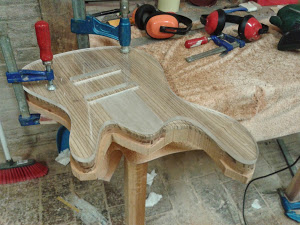

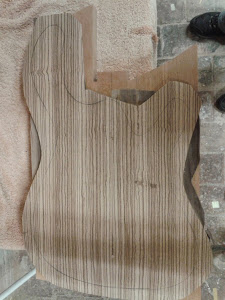

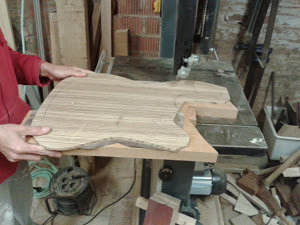

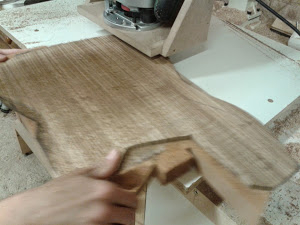

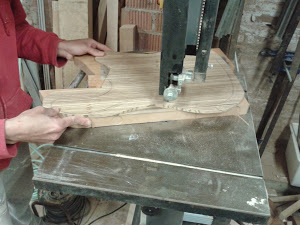

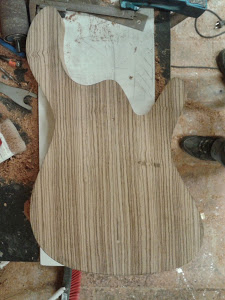

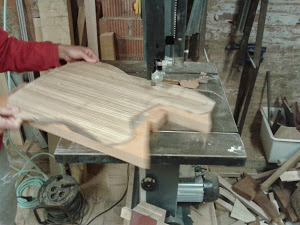

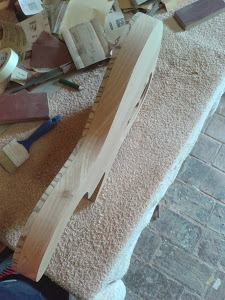

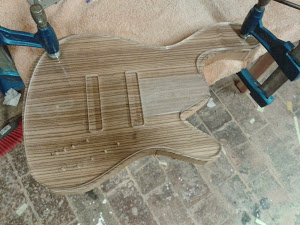

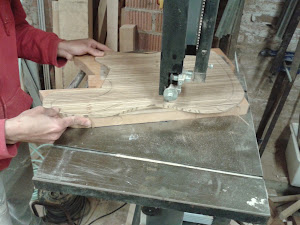

Vamos dandole forma al cuerpo formado por 3 piezas de Cedro y una tapa de 2 piezas de Cebrano:
20140425_091221.jpg 20140425_091232.jpg 20140425_092444.jpg 20140425_092527.jpg 20140425_094737.jpg 20140425_100616.jpg 20140425_100718.jpg 20140425_100731.jpg 20140425_100746.jpg 20140425_100817.jpg 20140425_100850.jpg 20140425_101224.jpg 20140425_101817.jpg 20140425_110325.jpg 20140425_110336.jpg 20140425_120613.jpg 20140425_123116.jpg 20140425_123159.jpg

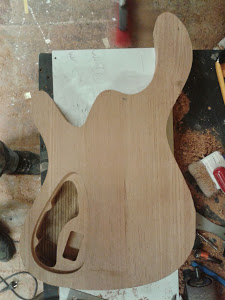

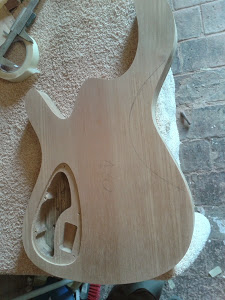

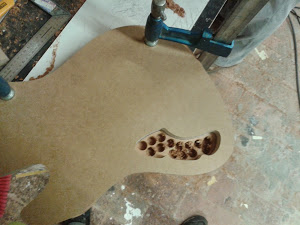

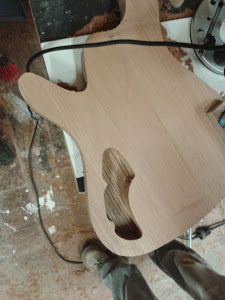

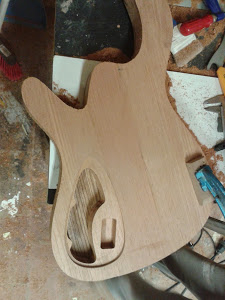

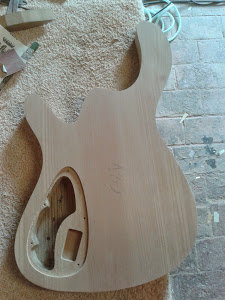

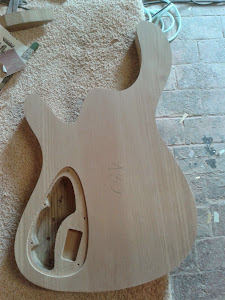

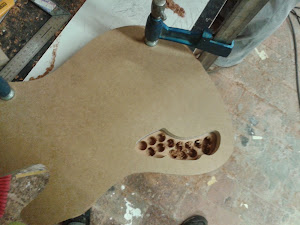

Abrimos el hueco para la electrónica desde atrás hasta llegar a la tapa delantera.
20140425_125453.jpg 20140425_132517.jpg 20140425_135622.jpg 20140425_142619.jpg 20140425_142734.jpg 20140425_142745.jpg

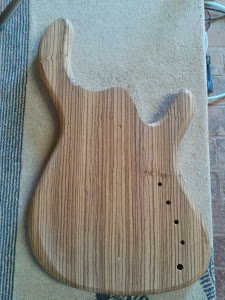

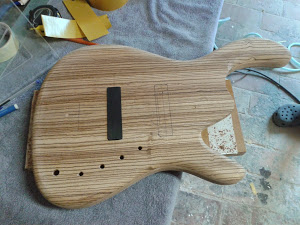

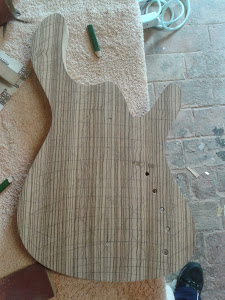

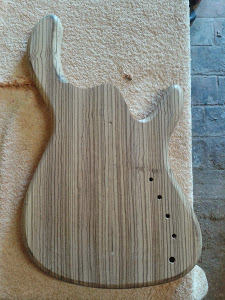

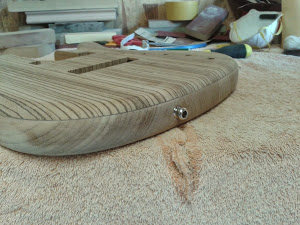

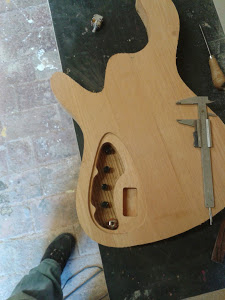

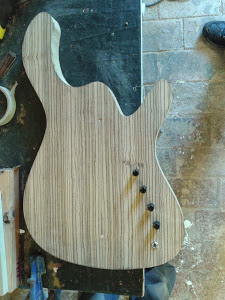

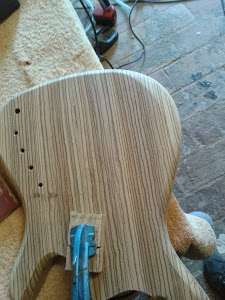

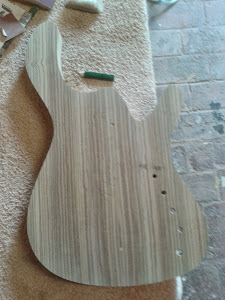

Hacemos los huecos para los potenciometros y la salida de jack.
20140509_121408.jpg 20140509_122253.jpg 20140509_122441.jpg 20140509_124526.jpg 20140509_124610.jpg

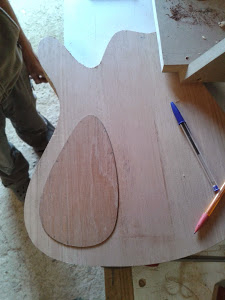

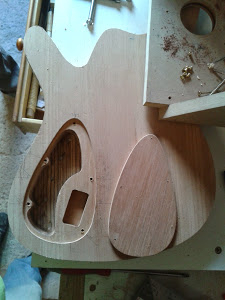

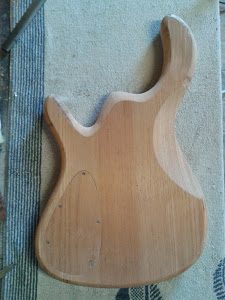

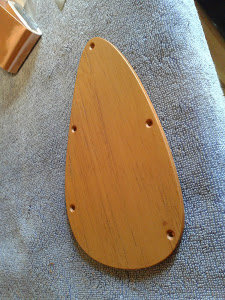

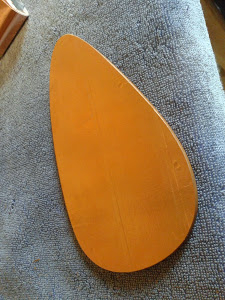

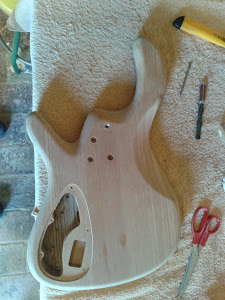

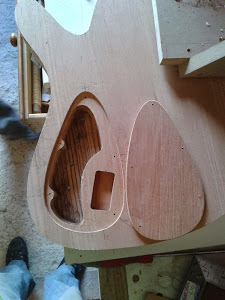

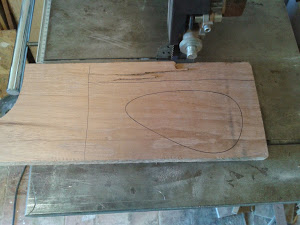

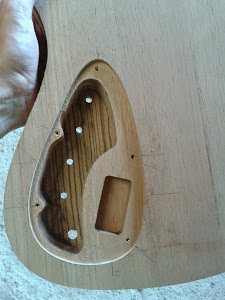

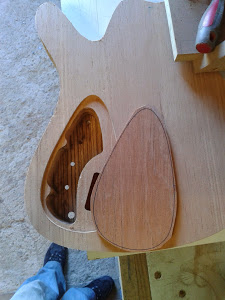

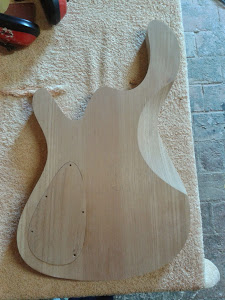

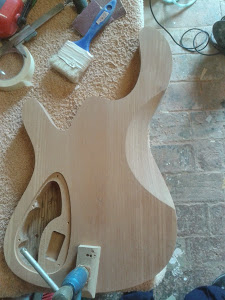

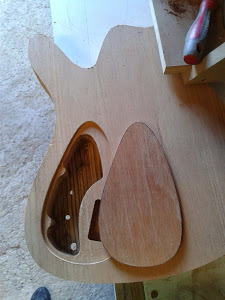

Preparamos un trozo de Cedro para hacer la tapa de la electrónica en forma de pera. En el cuerpo ponemos cinco tornillos hembra metalicos encajados en la madera.
20140523_105528.jpg 20140523_110744.jpg 20140523_114009.jpg 20140523_122056.jpg 20140523_122719.jpg 20140523_122922.jpg 20140523_123203.jpg

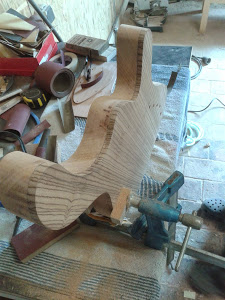

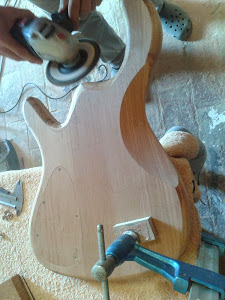

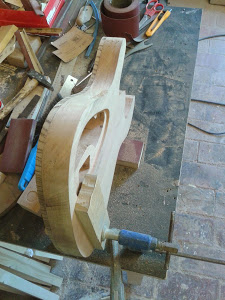

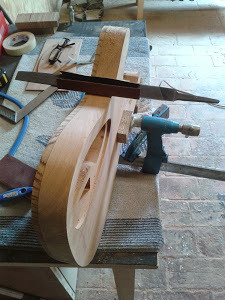

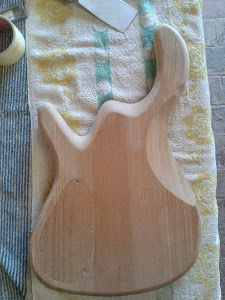

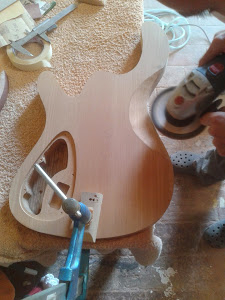

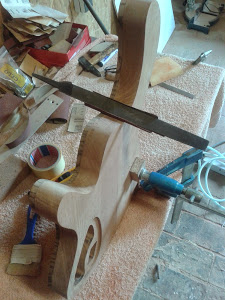

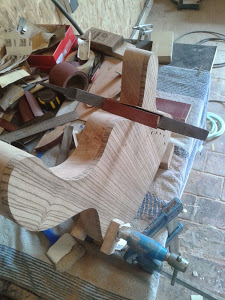

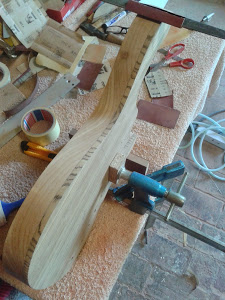

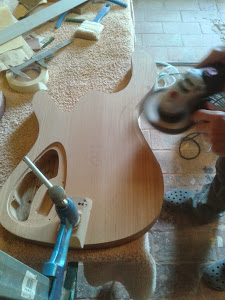

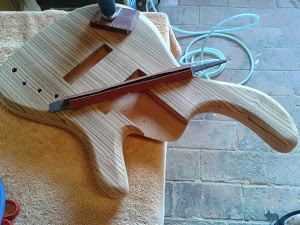

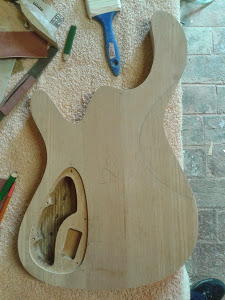

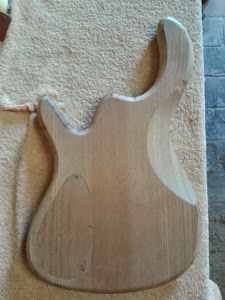

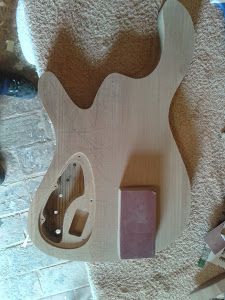

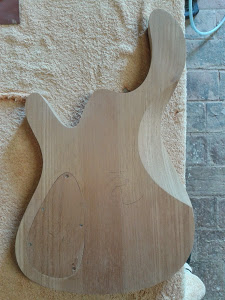

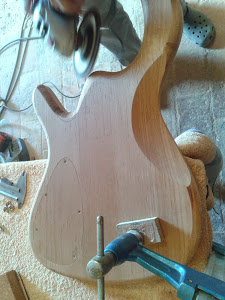

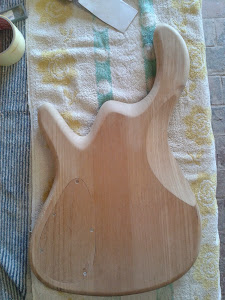

Empezamos el MÁSTER DE LIJADO: por arriba, por abajo, por delante y por detrás:
20140509_125125.jpg 20140509_140255.jpg 20140530_115013.jpg 20140530_124739.jpg 20140530_130207.jpg 20140530_135143.jpg 20140606_091700.jpg 20140606_101831.jpg 20140606_120244.jpg 20140606_122016.jpg 20140606_123608.jpg 20140606_124412.jpg 20140606_124429.jpg 20140606_124438.jpg 20140606_125040.jpg 20140606_125548.jpg

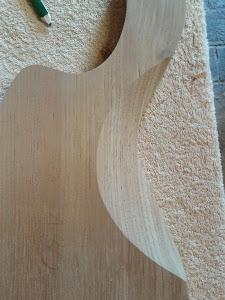

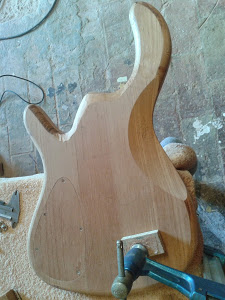

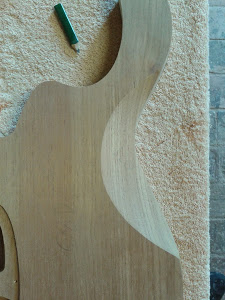

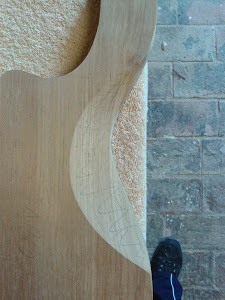

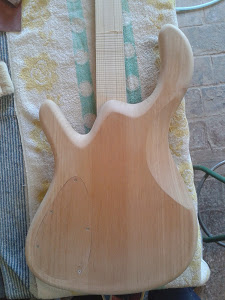

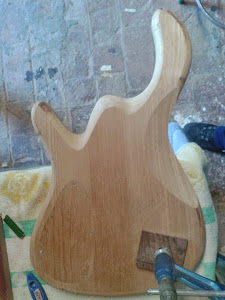

Rebaje barriguero:
20140606_125817.jpg 20140606_125823.jpg 20140606_125907.jpg 20140606_131903.jpg



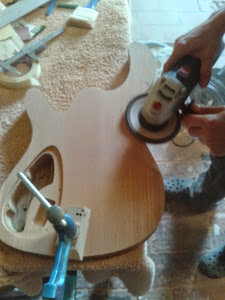

Y seguimos con el lijado:
20140613_092328.jpg 20140613_093101.jpg 20140613_094623.jpg 20140613_114309.jpg 20140613_122814.jpg

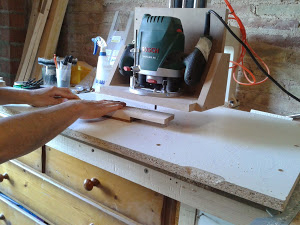

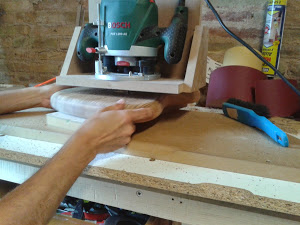

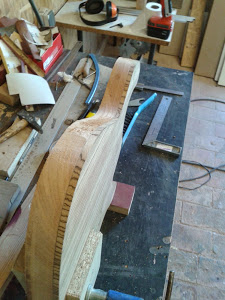

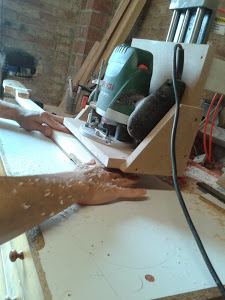

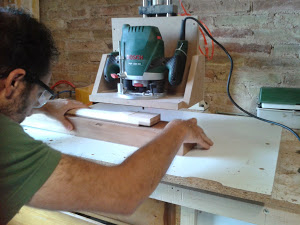

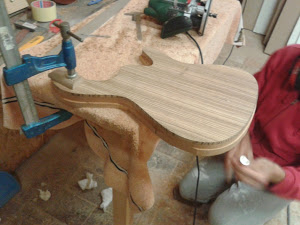

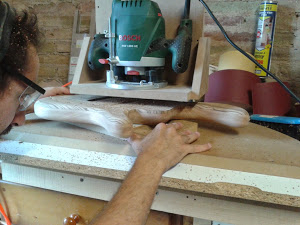

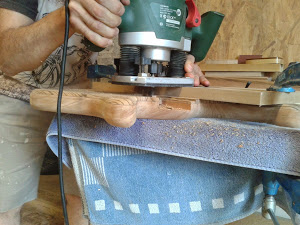

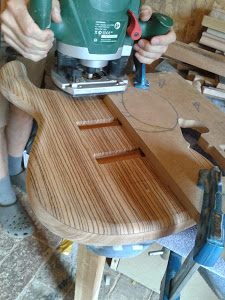

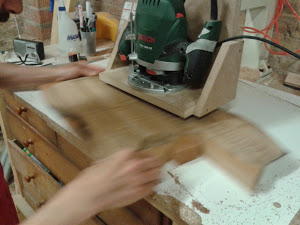

Hemos redondeado el perfil con la fresadora y volvemos a lijar:
20140613_125836.jpg 20140613_125842.jpg 20140613_132406.jpg 20140613_132559.jpg 20140613_134225.jpg 20140613_134249.jpg 20140613_134336.jpg 20140620_090929.jpg 20140620_090941.jpg 20140620_102657.jpg 20140620_130827.jpg 20140620_140156.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#15 por Camagroc el 10/12/2014

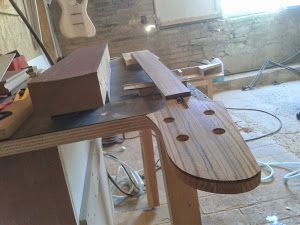

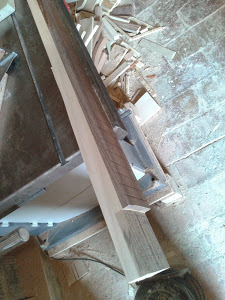

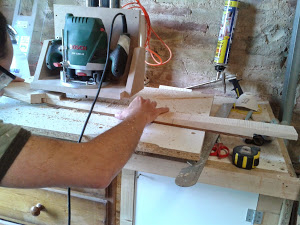

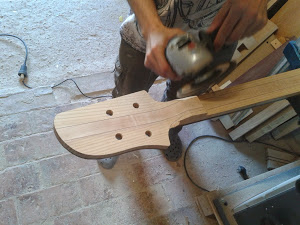

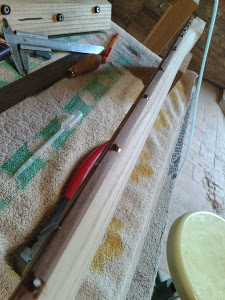

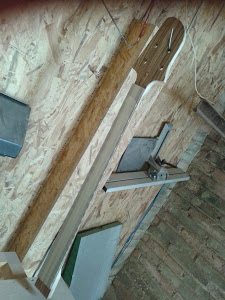

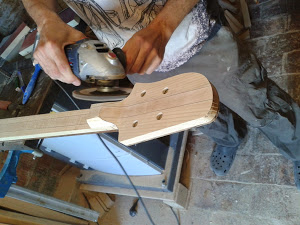

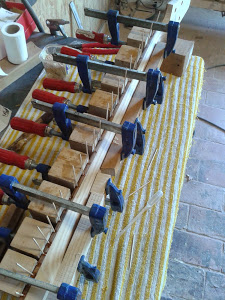

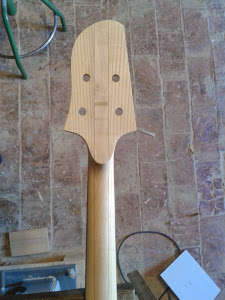

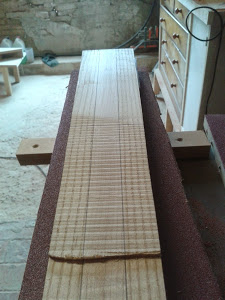

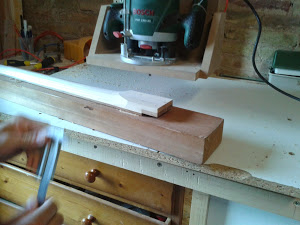

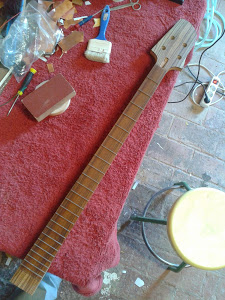

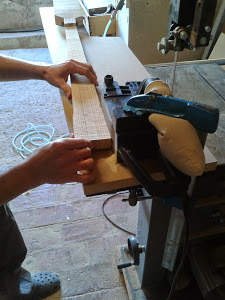

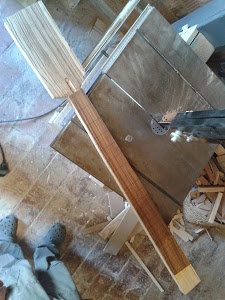

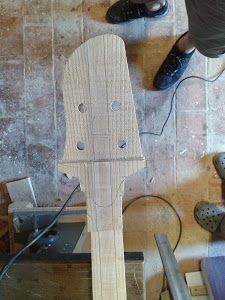

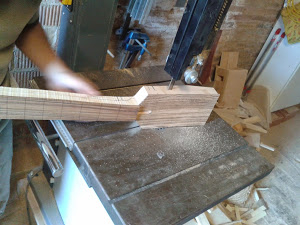

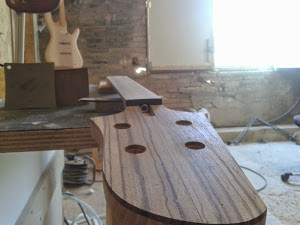

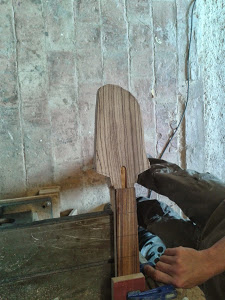

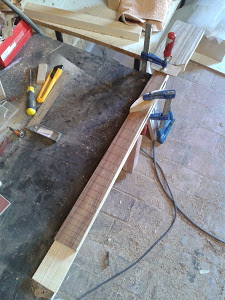

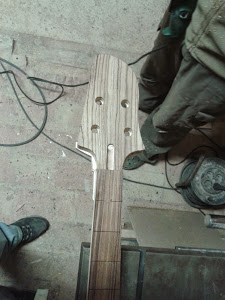

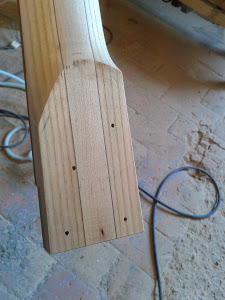

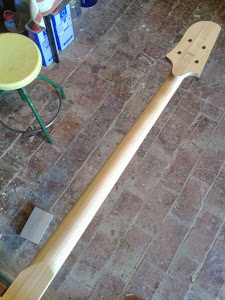

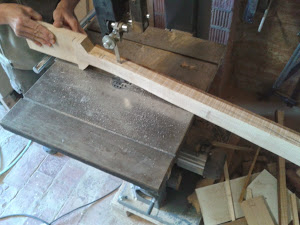

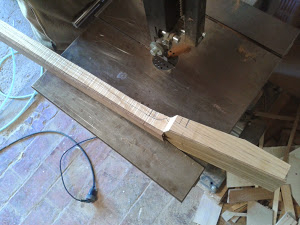

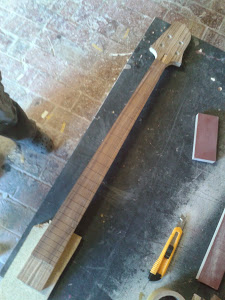

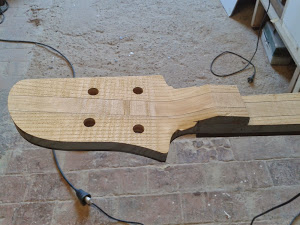

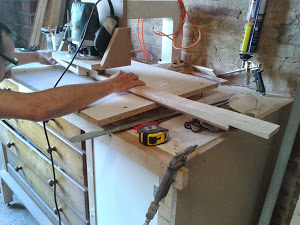

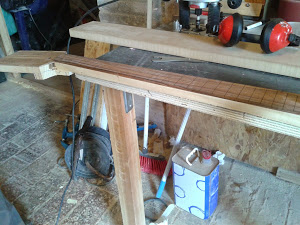

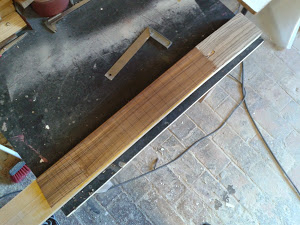

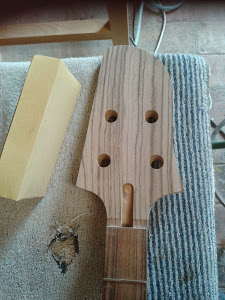

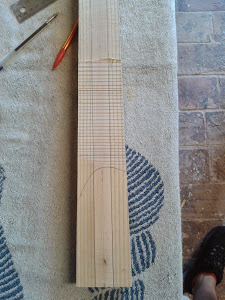

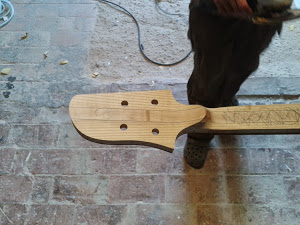

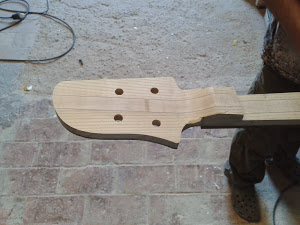

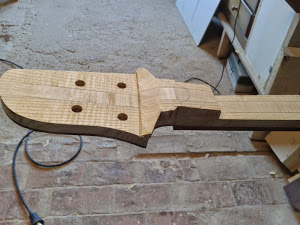

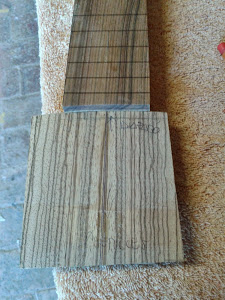

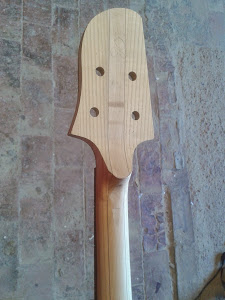

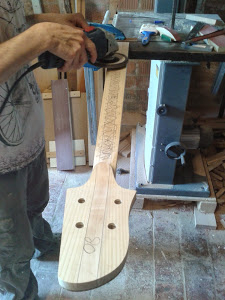

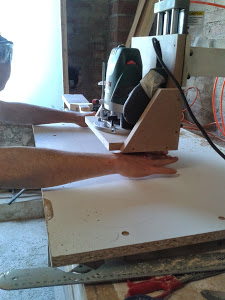

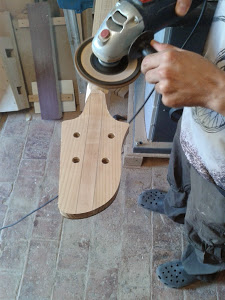

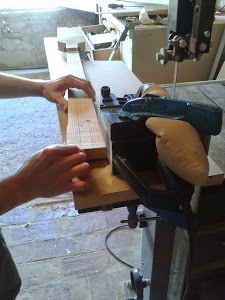

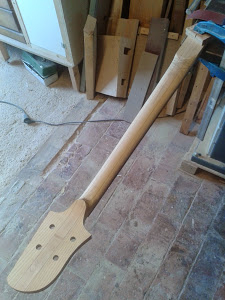

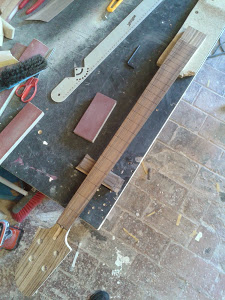

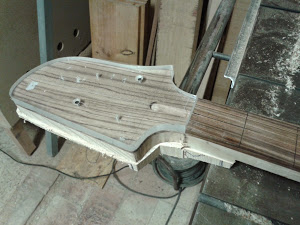

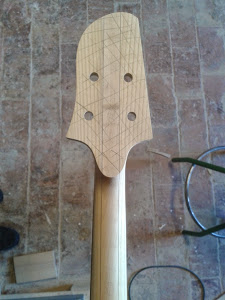

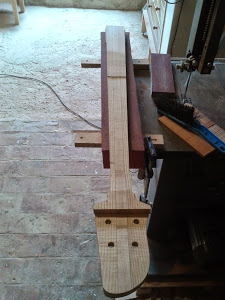

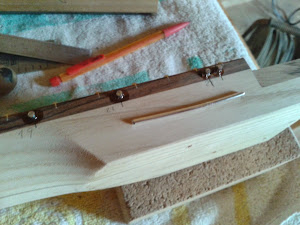

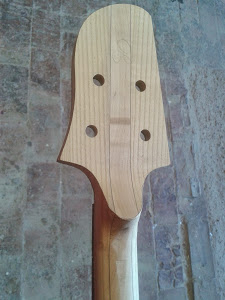

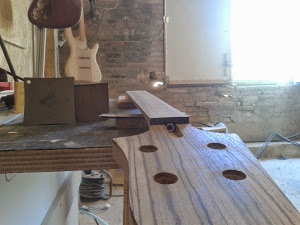

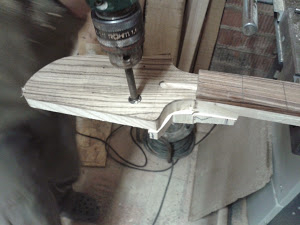

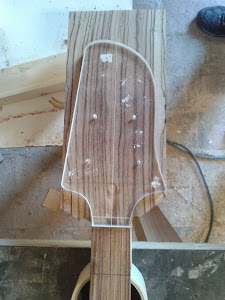

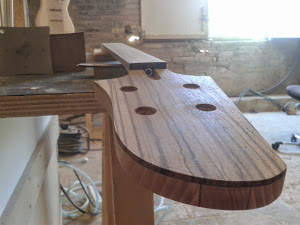

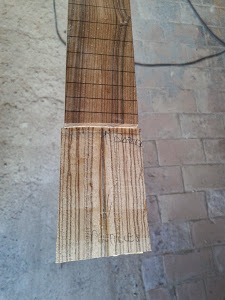

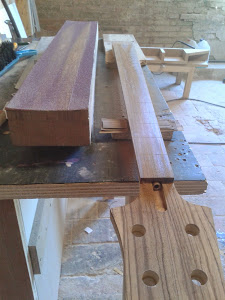

Le damos forma al mástil de 3 piezas de fresno-arce-fresno, diapasón de pauferro y tapas embellecedoras de cebrano en el frontal de la pala y entre el diapasón y la pastilla grave.

20140516_091318.jpg 20140516_091745.jpg 20140516_093514.jpg 20140516_100024.jpg 20140516_100449.jpg 20140516_101425.jpg 20140516_101649.jpg 20140516_110452.jpg 20140516_114233.jpg 20140516_114237.jpg 20140516_133256.jpg 20140516_134003.jpg 20140516_134946.jpg 20140516_140141.jpg 20140516_140209.jpg 20140516_140215.jpg 20140516_141110.jpg 20140516_141125.jpg 20140523_090938.jpg 20140523_093949.jpg 20140523_130114.jpg 20140523_130625.jpg 20140523_132703.jpg 20140523_135529.jpg 20140523_140349.jpg 20140523_140611.jpg 20140530_093510.jpg 20140530_093949.jpg 20140530_093957.jpg 20140530_104108.jpg 20140530_110413.jpg 20140620_140038.jpg 20140620_140110.jpg

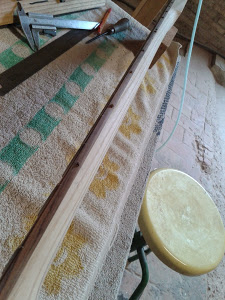

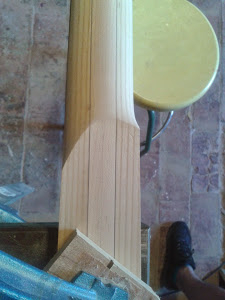

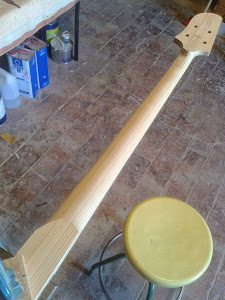

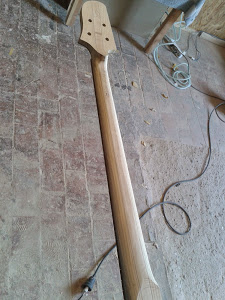

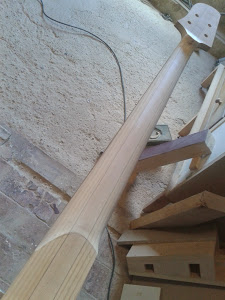

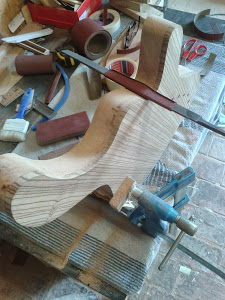

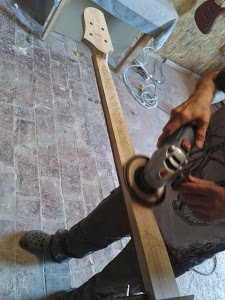

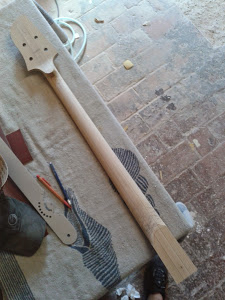

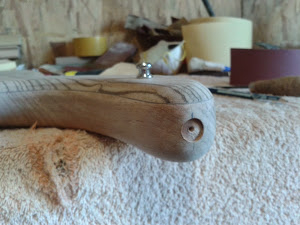

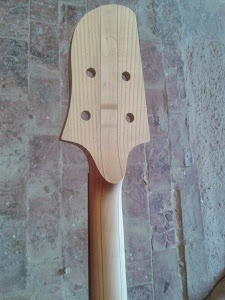

Le hacemos las curvas de la parte trasera. Lijando!! 2º nivel de especialización en el máster de Lijado de Lorita Basses.
20140627_093446.jpg 20140627_093836.jpg 20140627_094352.jpg 20140627_100052.jpg 20140627_115213.jpg 20140627_115351.jpg 20140627_115409.jpg 20140627_115457.jpg 20140627_124642.jpg 20140627_124659.jpg 20140627_124715.jpg 20140627_130257.jpg 20140627_140230.jpg 20140704_091905.jpg 20140704_104521.jpg 20140704_121143.jpg 20140704_121150.jpg 20140704_122613.jpg 20140704_122616.jpg 20140704_135810.jpg 20140711_095318.jpg 20140711_104225.jpg 20140711_110340.jpg

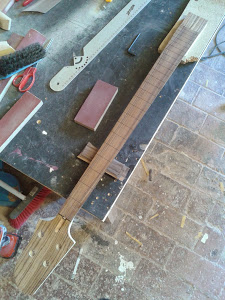

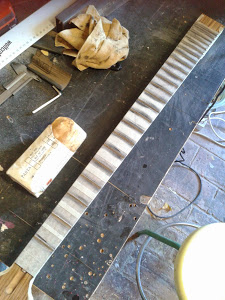

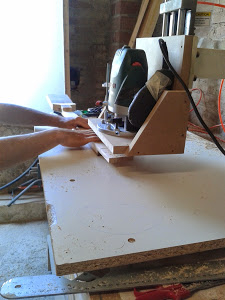

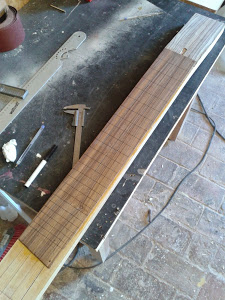

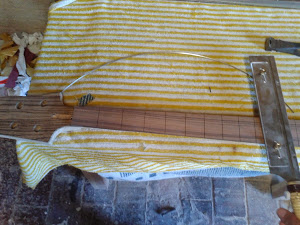

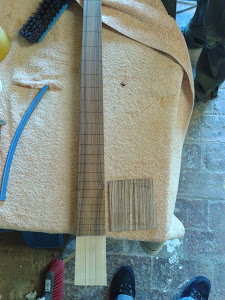

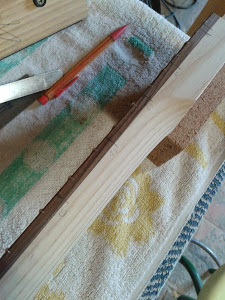

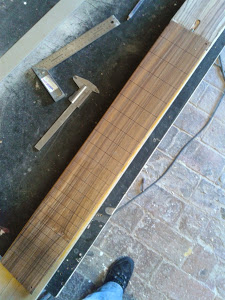

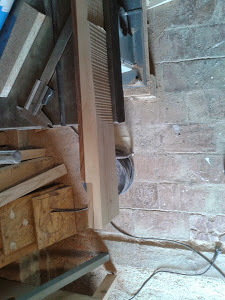

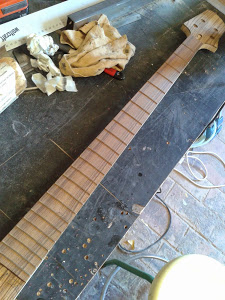

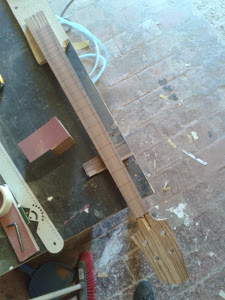

Preparamos el diapason y le hacemos el radio de 20"
20140711_113132.jpg 20140711_114052.jpg 20140711_114057.jpg 20140711_115615.jpg 20140711_132321.jpg 20140711_140653.jpg 20140711_140657.jpg 20140711_140701.jpg 20140711_140711.jpg

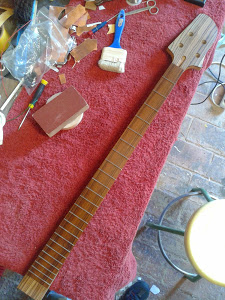

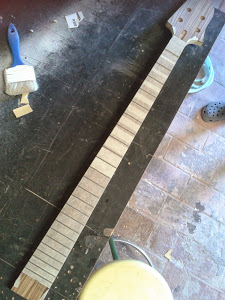

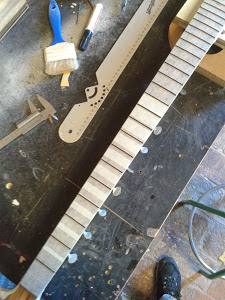

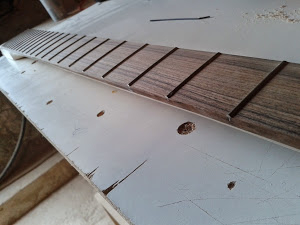

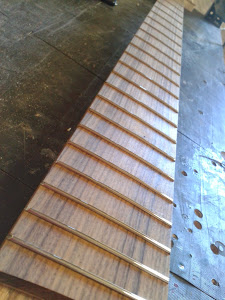

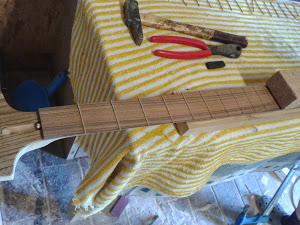

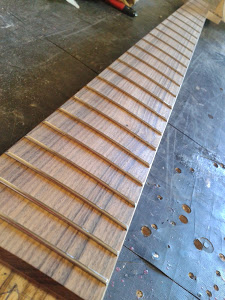

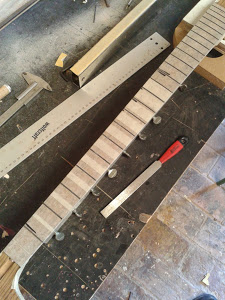

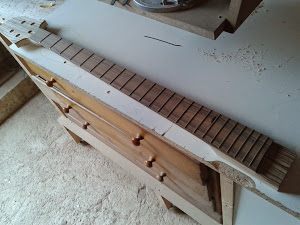

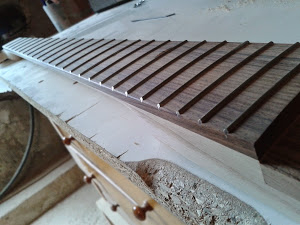

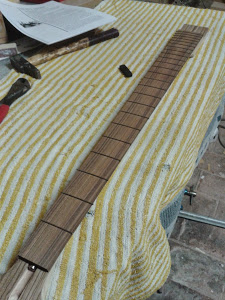

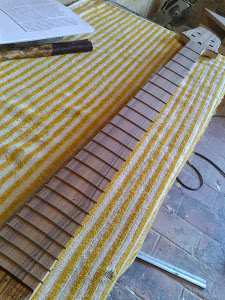

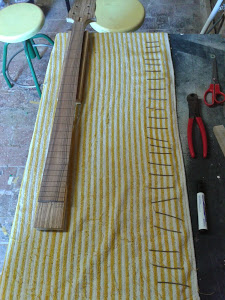

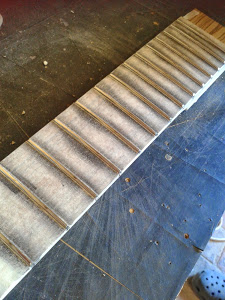

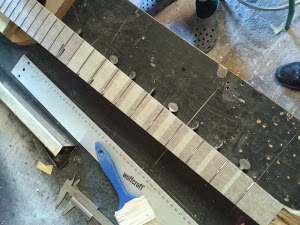

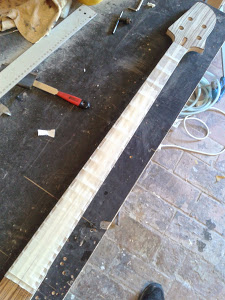

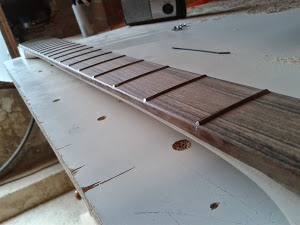

Vamos a poner los trastes.
20140718_092108.jpg 20140718_092639.jpg 20140718_101311.jpg 20140718_105908.jpg 20140718_111908.jpg 20140718_115147.jpg 20140718_130929.jpg 20140822_092917.jpg 20140822_092925.jpg 20140822_092938.jpg 20140822_092944.jpg 20140822_094102.jpg

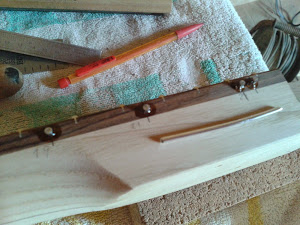

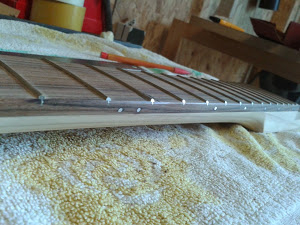

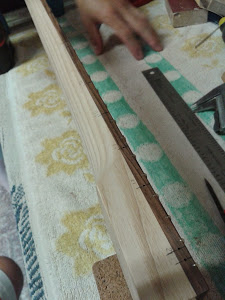

Side-dots de aluminio.
20140822_101034.jpg 20140822_101418.jpg 20140822_101754.jpg 20140822_102905.jpg 20140822_102917.jpg 20140822_102921.jpg [img][/img] 20140822_145631.jpg

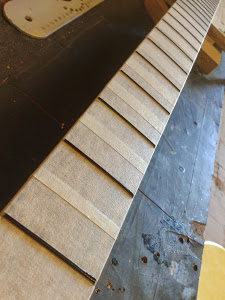

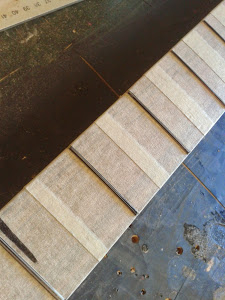

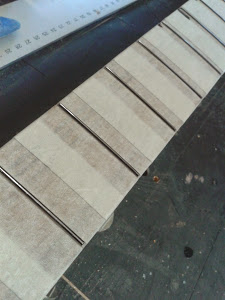

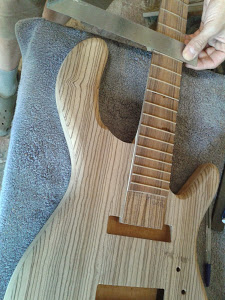

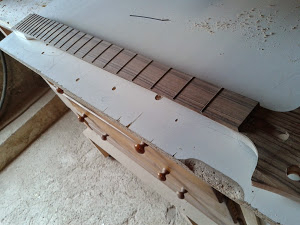

Nivelando los trastes:
20140827_095244.jpg 20140827_102245.jpg 20140827_102255.jpg 20140827_105449.jpg 20140827_105502.jpg 20140827_115526.jpg 20140827_115538.jpg 20140827_125113.jpg 20140827_125119.jpg 20140827_125701.jpg 20140827_125711.jpg 20140827_125717.jpg 20140827_130822.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
2
#16 por niobio69 el 10/12/2014
Verderón, tanto por el trabajo como por la documentación gráfica.

:aplausos:

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/manos-a-la-obra-construyendo/494-cbg-la-famosa-de-roble

Subir
1
#17 por francisco javito el 10/12/2014
Mola! muy buen reportaje fotográfico.
Subir
1
#18 por Camagroc el 11/12/2014

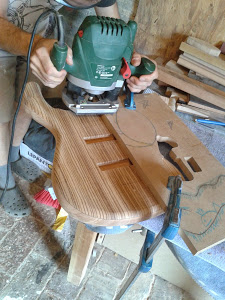

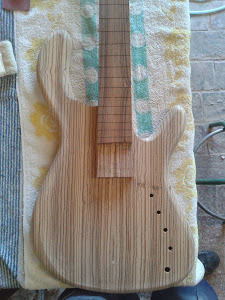

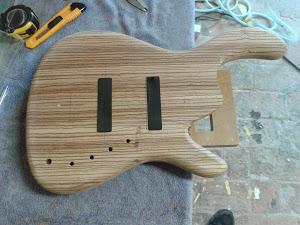

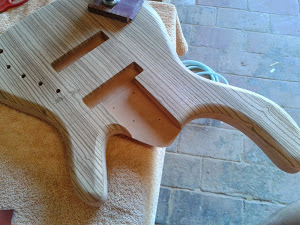

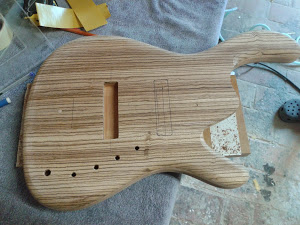

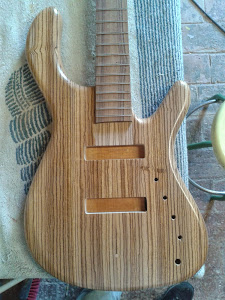

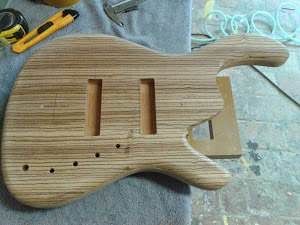

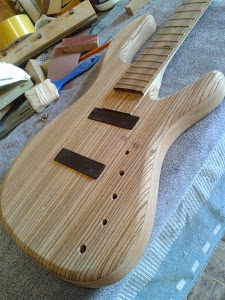

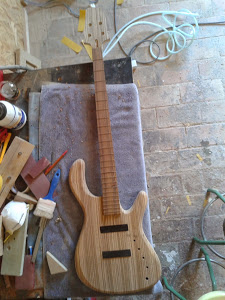

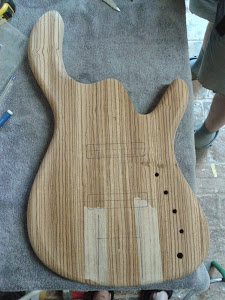

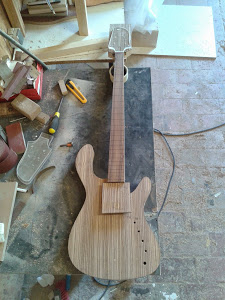

Tenemos el cuerpo y el mástil con sus formas prácticamente definitivas.

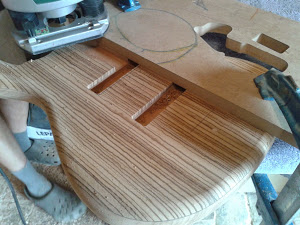

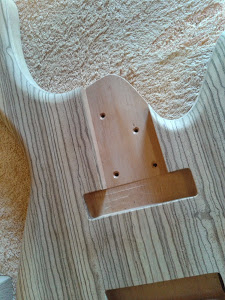

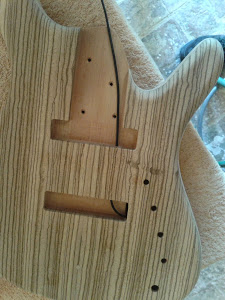

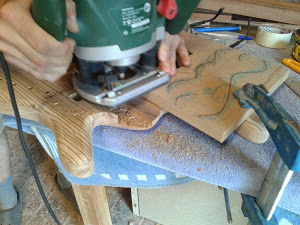

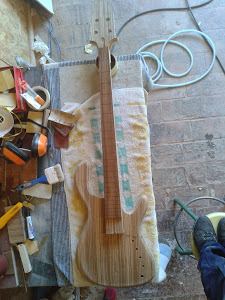

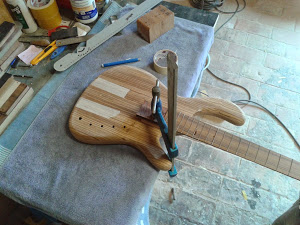

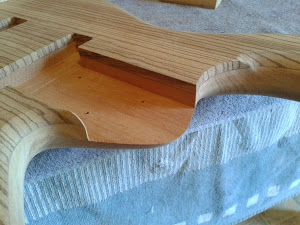

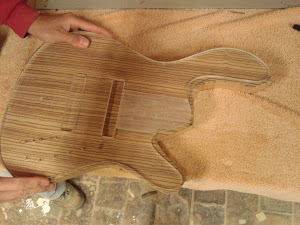

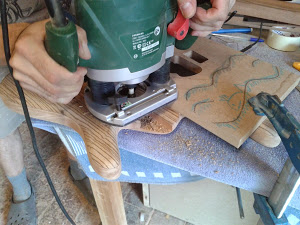

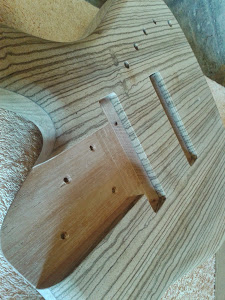

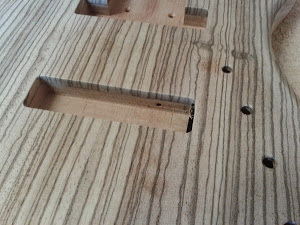

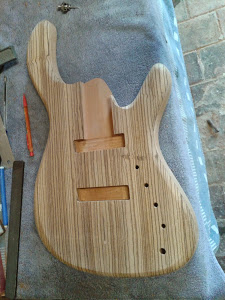

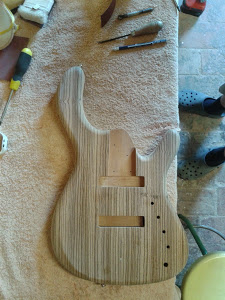

Nos enzarzamos a encajarlos. Haremos los huecos de las pastillas y el del encaje del mástil.
El mástil (que no el diapasón) llegará hasta el hueco de la pastilla grave.

20140725_092157.jpg 20140725_094902.jpg 20140725_101359.jpg 20140725_102937.jpg 20140725_102946.jpg 20140725_104034.jpg 20140725_104745.jpg 20140725_104826.jpg 20140725_113701.jpg 20140725_113706.jpg 20140725_114004.jpg 20140725_115008.jpg 20140725_115022.jpg 20140725_115107.jpg 20140725_122037.jpg 20140725_122410.jpg 20140725_130416.jpg 20140725_130725.jpg 20140725_130757.jpg 20140725_131759.jpg 20140725_135337.jpg 20140725_140306.jpg 20140725_140357.jpg 20140725_140402.jpg

Detalles:
- Arreglamos el cutaway superior que hemos dejado sin hacer para ajustarlo bien al encaje del mástil.
20140801_094122.jpg 20140801_102859.jpg

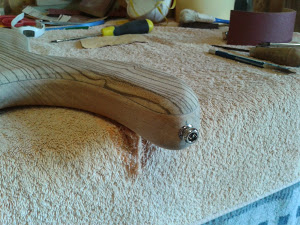

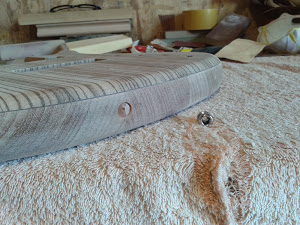

- Huecos para integrar los straplocks:
20140801_132137.jpg 20140801_132148.jpg 20140801_132429.jpg 20140801_132455.jpg 20140801_132519.jpg

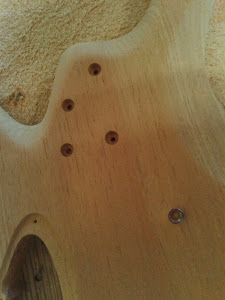

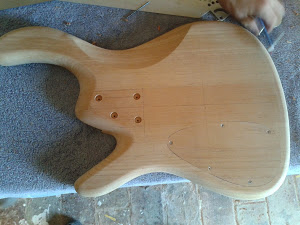

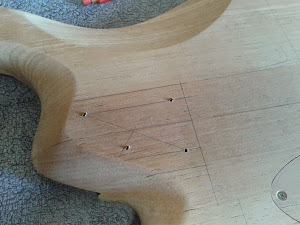

- Avellanado en el los agujeros de los tornillos para que no se astillen, y huecos en la parte trasera para encajar los ferrules.
20140801_133625.jpg 20140801_133636.jpg 20140801_135429.jpg 20140801_135434.jpg

- Agujero para pasar el cable de la pastilla grave hasta la cavidad de la aguda, y de ahí a los controles.
20140801_133938.jpg 20140801_134008.jpg 20140801_134021.jpg

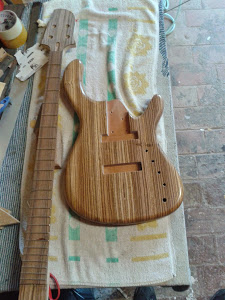

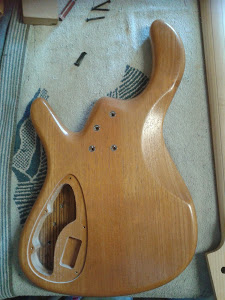

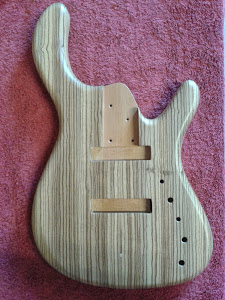

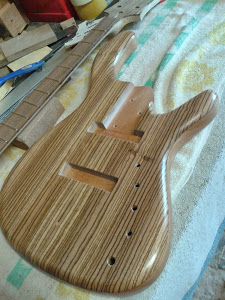

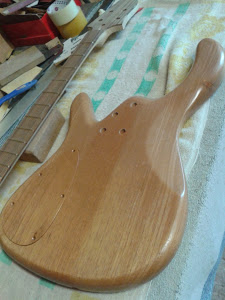

- Primeras capas de barnizado en el cuerpo:
20140822_153144.jpg 20140822_153207.jpg 20140822_153224.jpg

- Arreglamos la trasera del mástil para que encaje y de un leve angulo respecto al cuerpo (unos 2º):
20140905_092521.jpg 20140905_092838.jpg

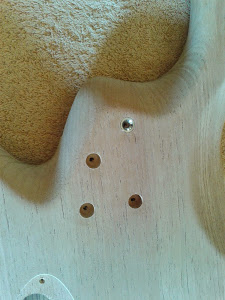

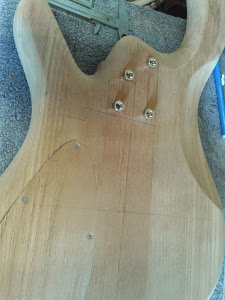

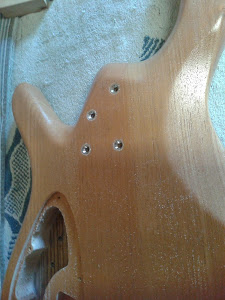

- Ponemos los 4 ferrules:
20140905_095521.jpg 20140905_095753.jpg

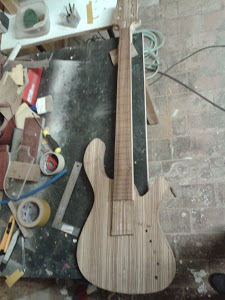

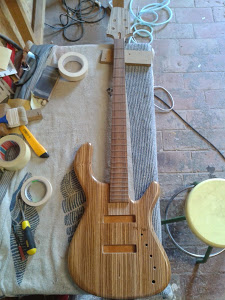

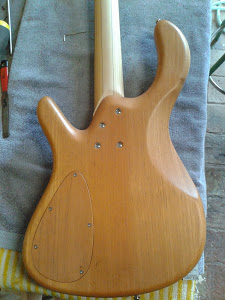

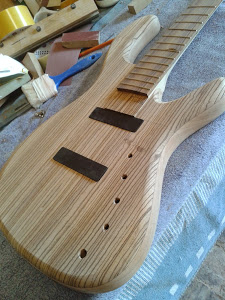

- Encajamos por primera vez el mástil y el cuerpo. Se nota que el cuerpo está barnizado y las tapas frontales de cebrano del mástil no.
20140905_103545.jpg 20140905_103552.jpg

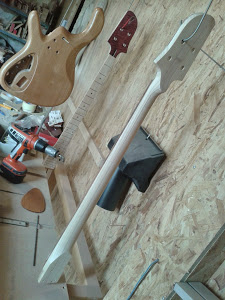

- Preparamos el mástil para ser barnizado:
20140905_115420.jpg 20140905_125233.jpg 20140905_125243.jpg

- Estudiamos como van a quedar las tapas de los potenciometros.
20140905_131741.jpg 20140905_131834.jpg

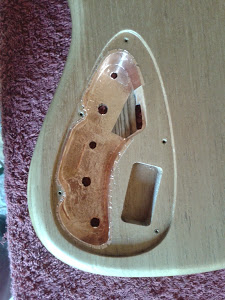

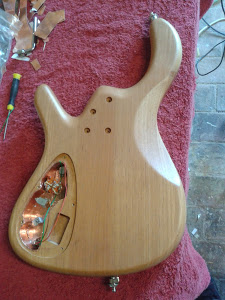

- Adaptamos los huecos a cada tipo de potenciómetro y apantallamos la cavidad:
20140926_093649.jpg 20140926_105514.jpg

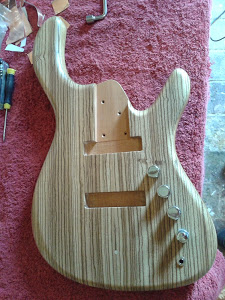

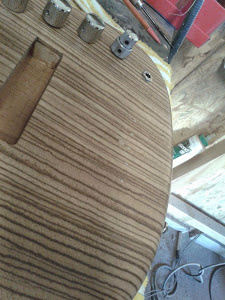

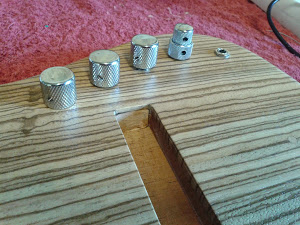

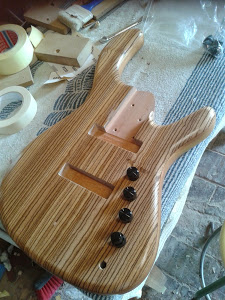

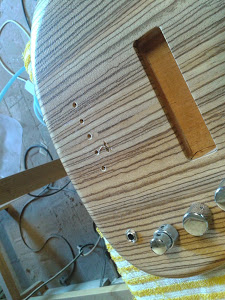

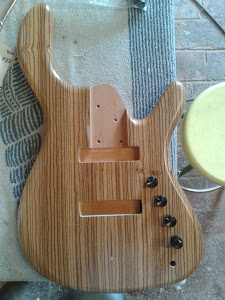

- Montamos todos los controles y presentamos tapas de potes definitivas. Todas cromadas a juego con el resto del hardware:
1. Volumen / 2. Selector rotatorio de 5 posiciones / 3. Tono pasico con pushpull para activar el previo / 4. Pote doble (stacked) para controlar graves y agudos del previo activo / 5. Salida de jack.
20140926_122257.jpg 20140926_122114.jpg

- Hidratamos diapasón (el mástil ya está barnizado)
20140926_125619.jpg 20140926_125753.jpg

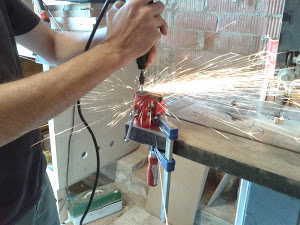

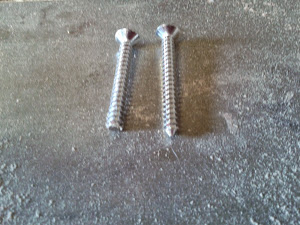

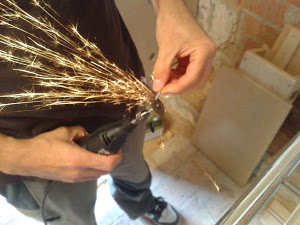

- Recortamos y hacemos punta a los tornillos definitivos de anclaje del mástil porque los standard son demasiado largos:
20140926_131159.jpg 20140926_131546.jpg 20140926_131625.jpg

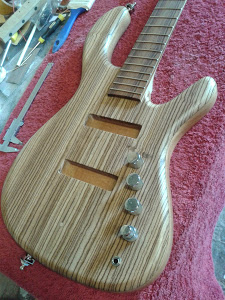

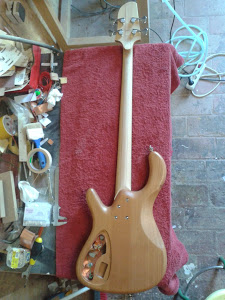

- Montamos lo que tenemos por ahora:
20140926_134847.jpg 20140926_135504.jpg 20140926_140152.jpg 20140926_140220.jpg

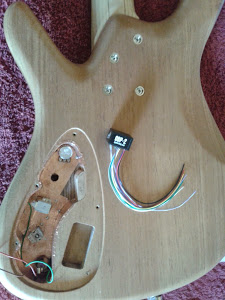

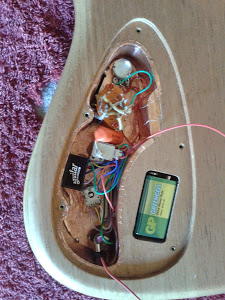

- Montamos los componentes electrónicos de los controles: Previo, condensador, cables...
20141003_095304.jpg 20141003_114311.jpg 20141003_114802.jpg 20141003_114815.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
3
#19 por Camagroc el 11/12/2014
La cosa ya va tomando forma!

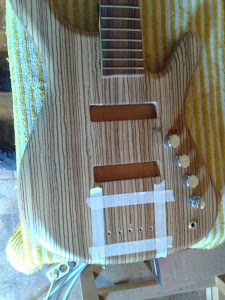

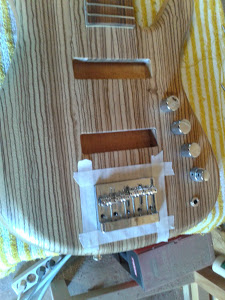

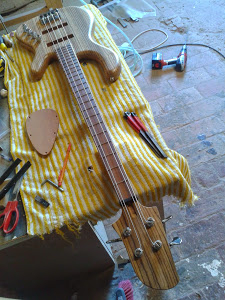

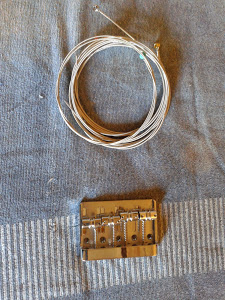

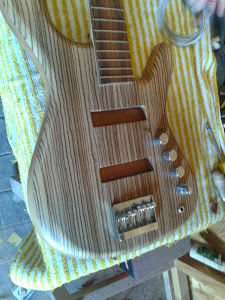

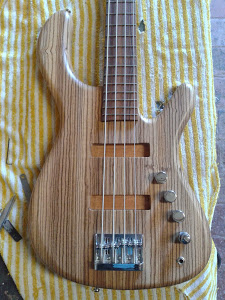

Tenemos el puente y unas cuerdas. Montamos el puente en su posición exacta.

20141024_094540.jpg 20141024_100003.jpg 20141024_100317.jpg 20141024_100641.jpg 20141024_100656.jpg 20141024_105725.jpg 20141024_110108.jpg 20141024_130312.jpg 20141024_130326.jpg 20141024_130416.jpg

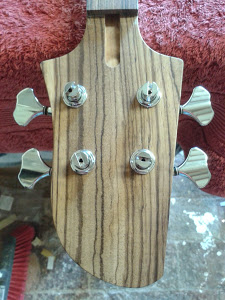

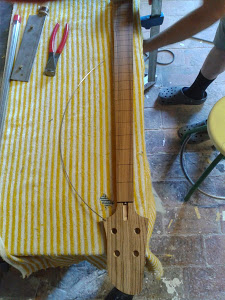

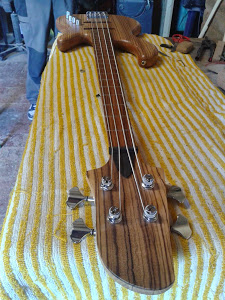

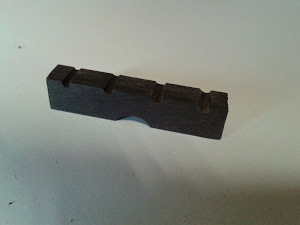

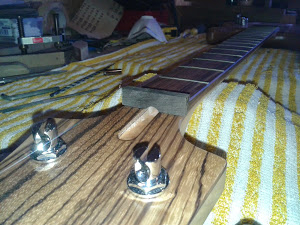

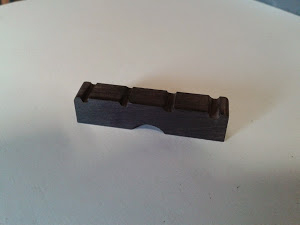

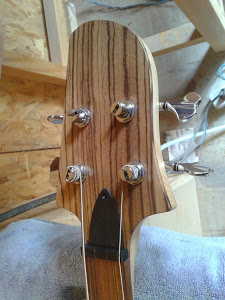

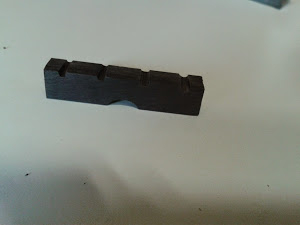

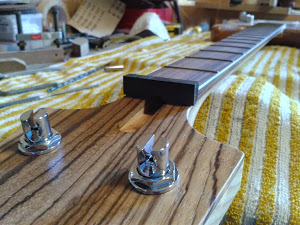

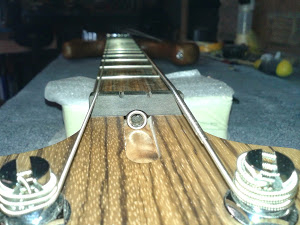

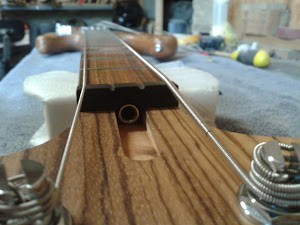

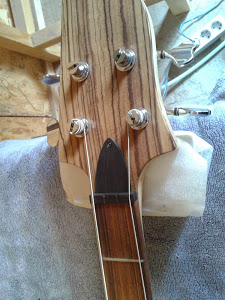

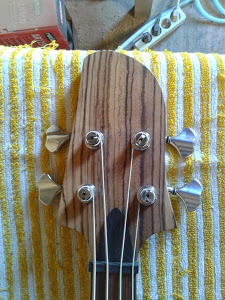

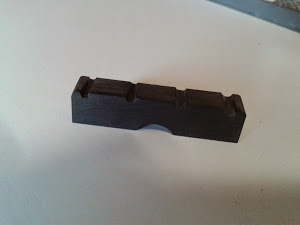

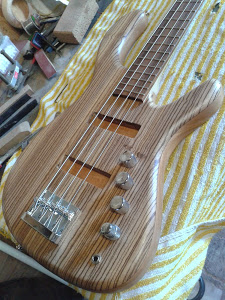

Teniendo el puente y las clavijas podemos montar las cuerdas y con ellas puestas podemos dar forma a la cejuela, que será de madera de ébano:
20141024_103837.jpg 20141024_103830.jpg 20141024_113819.jpg 20141024_120426.jpg 20141024_130245.jpg 20141024_130343.jpg 20141024_130359.jpg 20141114_102440.jpg 20141114_102450.jpg 20141114_113547.jpg 20141114_113554.jpg 20141114_121517.jpg 20141114_121526.jpg

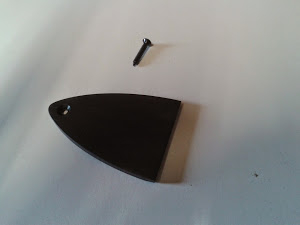

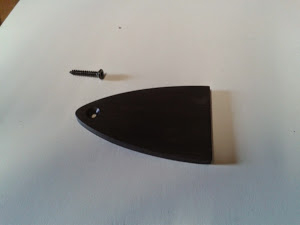

La tapa del alma, también de ébano:
20141114_121553.jpg 20141114_121605.jpg 20141114_121643.jpg 20141114_124555.jpg

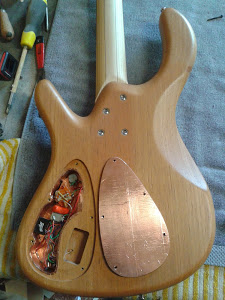

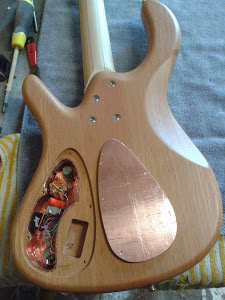

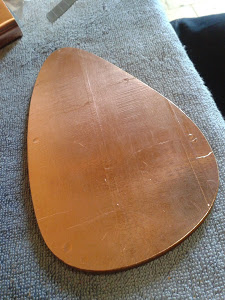

Apantallamos la cara interna de la tapa trasera de los controles:
20141114_131123.jpg 20141114_131132.jpg 20141114_131138.jpg 20141114_131231.jpg 20141114_131421.jpg 20141114_131813.jpg

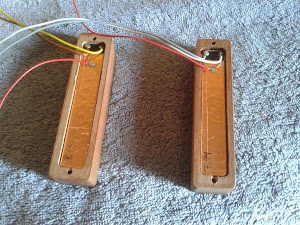

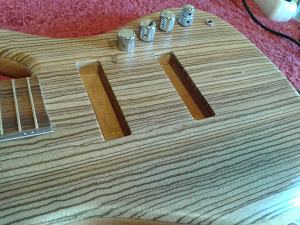

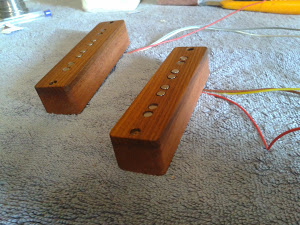

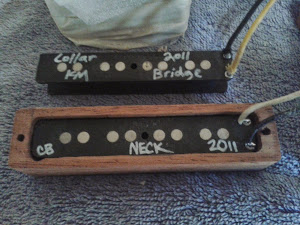

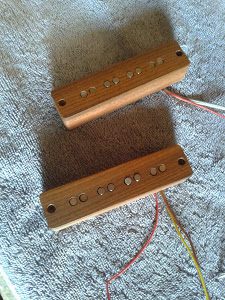

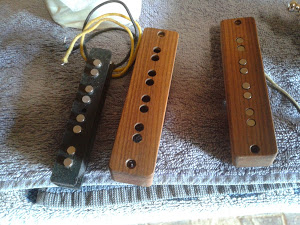

Tenemos las tapas de las pastillas, hechas a mano artesanalmente por el maestro Xavi Lorita. Son de caoba y el mismo pauferro que el diapasón.
Encajan perfectamente con la pareja de pastillas Lollar Jazz Bass Style. Antes de montarlas las apantallamos y cambiamos los cables por otros más finos.
20141128_100148.jpg 20141128_100608.jpg 20141128_104449.jpg 20141128_104512.jpg 20141128_104521.jpg 20141128_110041.jpg

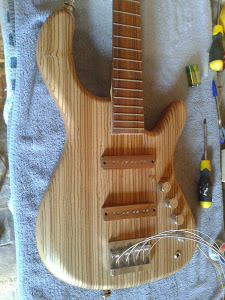

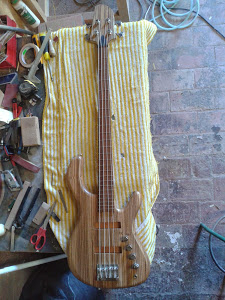

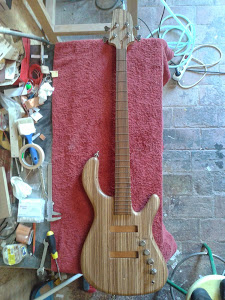

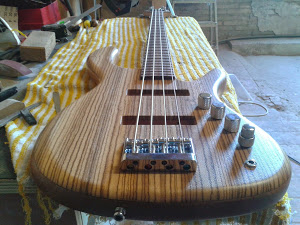

Montamos las pastillas, las conectamos al 5 way switch y lo único que falta es ajustar altura de las selletas, quintar y afinar:
20141128_115104.jpg 20141128_114645.jpg 20141128_154210.jpg 20141128_154300.jpg 20141128_154220.jpg 20141128_154235.jpg 20141128_154236.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#20 por MANOLIN el 12/12/2014
que cosa tan mas linda, felcicidades
Subir
1
#21 por Camagroc el 13/12/2014

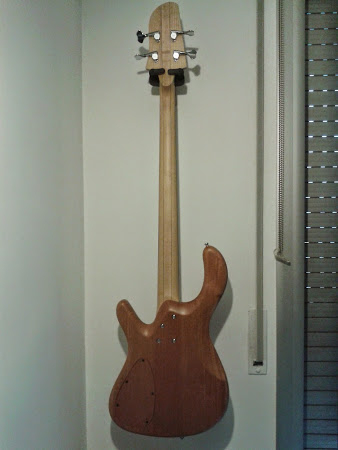

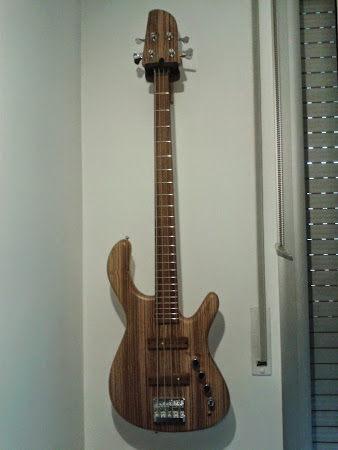

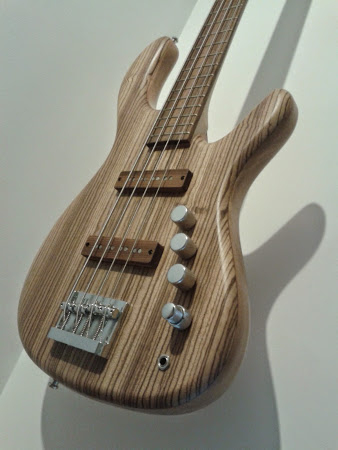

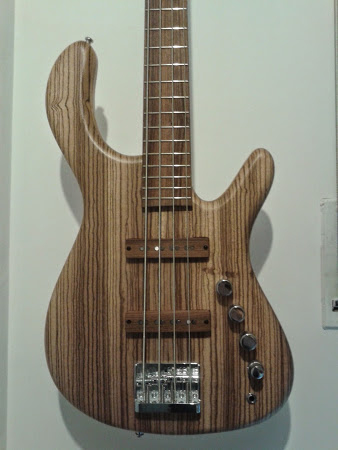

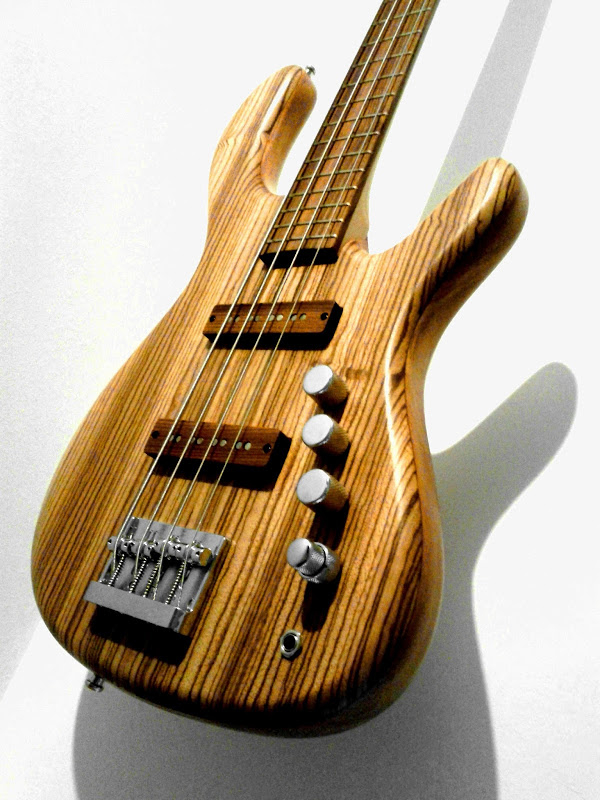

Bajo terminado después de 6 meses de curso en el que me lo he pasado en grande, no solo por el resultado final (que también) sino por lo bién que me he sentido en el taller de Xavi Lorita, en su casa, en las tertulias matutinas desayunando, con su gente, su família, los otros alumnos (Joan sobretodo) y los cachibaches de Lorita basses!
He aprendido mucho del que ahora considero un maestro, un referente y un buen amigo del que espero aprender más pués sus conocimientos, no solo de la técnica de lijado, sinó del Arte de la Luthieria moderna son incommensurables!


Ahí va el primero de los videos, a pelo, con un ampli Marshall a transistores de 15w. Con las cuerdas originales, de entorchado redondo (el normal).



Queda pendiente hacerle un video con las cuerdas de entorchado plano que son las que lleva ahora y con las que estoy más cómodo por mi forma de tocar.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
3
#22 por Camagroc el 16/12/2014
Ahí va el segundo video con las cuerdas de entorchado plano.
También le he puesto un Thumbrest de bubinga que tenía por ahí.
