#1 por Camagroc el 04/12/2014
La semana pasada terminé la parte principal del curso de luthier que llevo haciendo desde febrero con Xavier de Lorita Basses: http://www.facebook.com/LoritaBasses

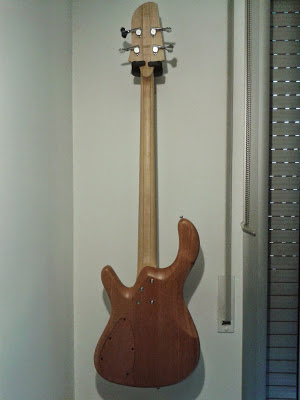

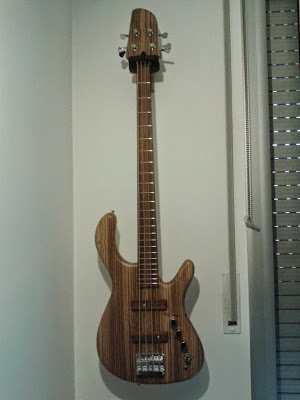

(El resultado final es mi foto de prefil)
El curso ha sido de 6 meses que entre el verano y otros contratiempos varios se nos ha alargado un poquitín más de lo esperado.
Mi intencion en éste hilo es resumir solamente la parte práctica del curso de forma gráfica y ordenada, contando el proceso paso a paso de la construcción del que ahora ya es, tiene que ser, y será mi bajo para todo y por muchos años!

20141128_154210.jpg 20141128_154256.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#2 por mikebram el 04/12/2014
Ha quedado muy wapo! un crack!
Subir
1
#4 por Camagroc el 04/12/2014

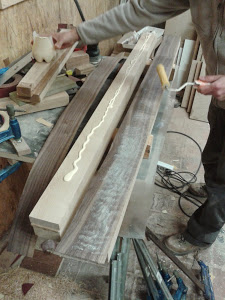

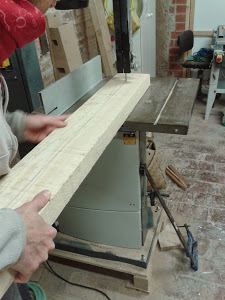

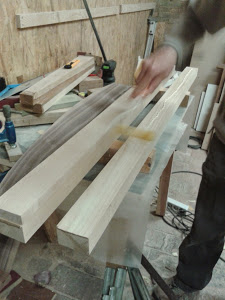

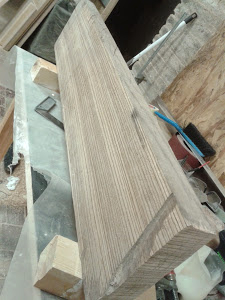

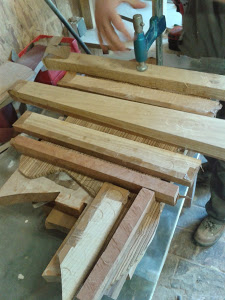

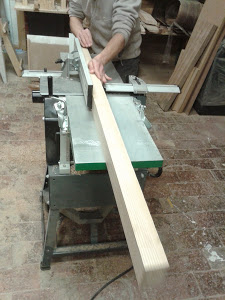

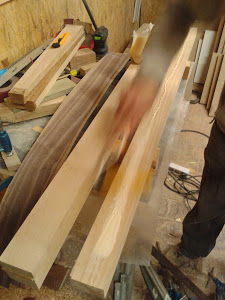

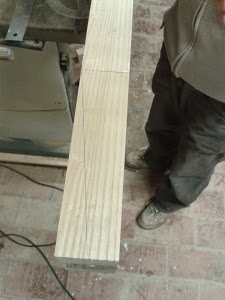

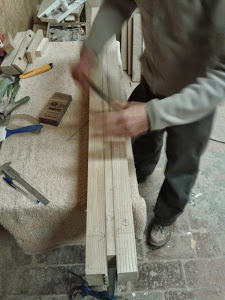

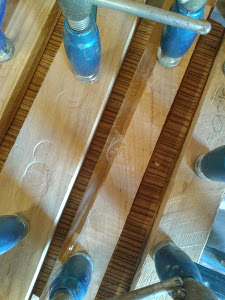

Empezamos con el mástil, que es de 3 piezas de fresno-arce-fresno y 2 finas laminas de nogal entre cada pieza de fresno y arce.

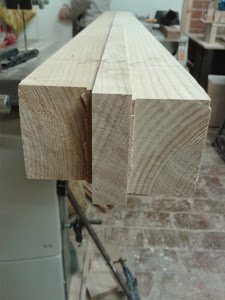

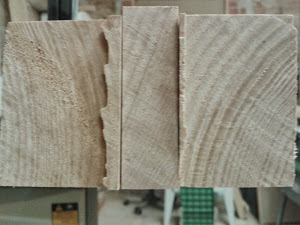

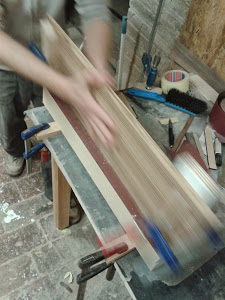

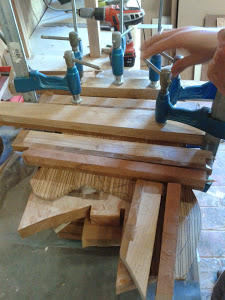

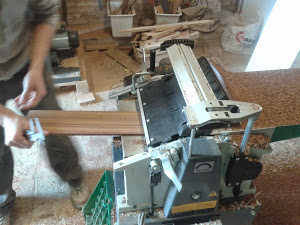

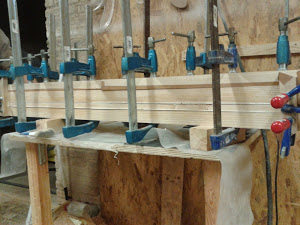

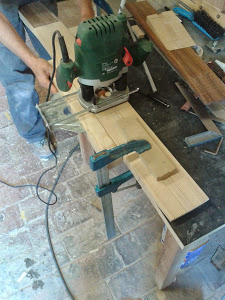

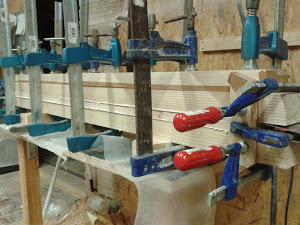

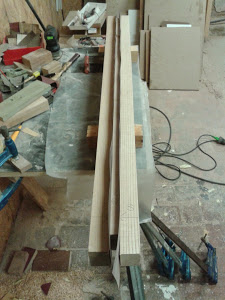

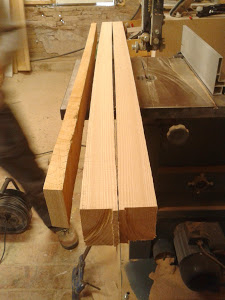

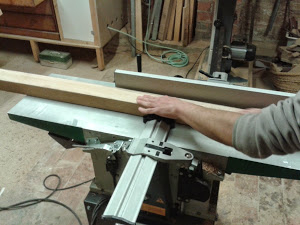

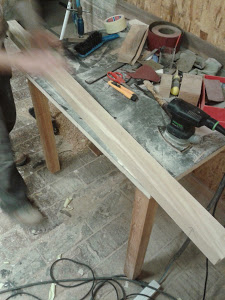

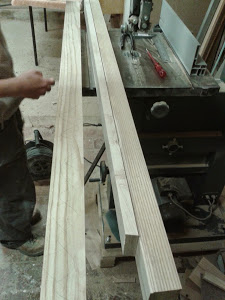

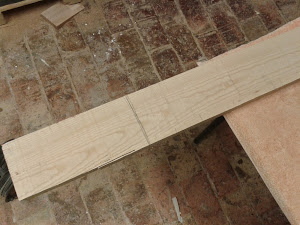

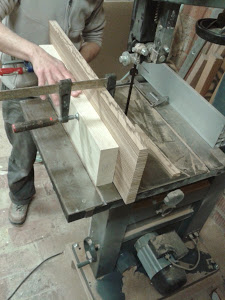

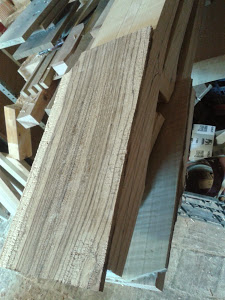

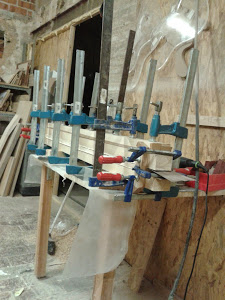

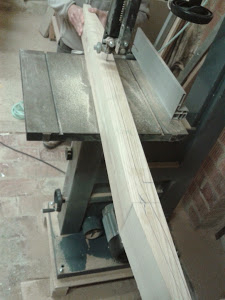

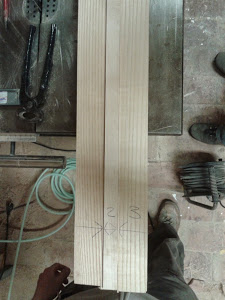

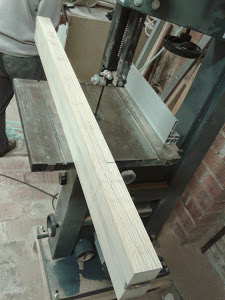

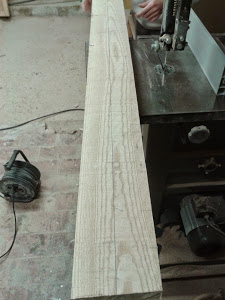

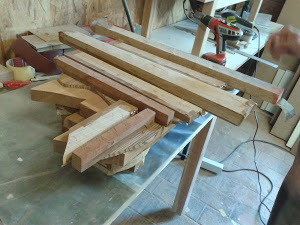

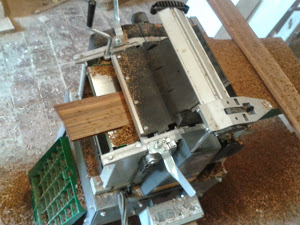

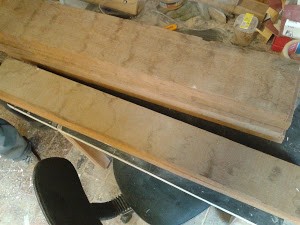

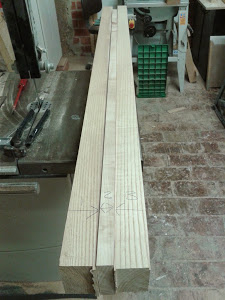

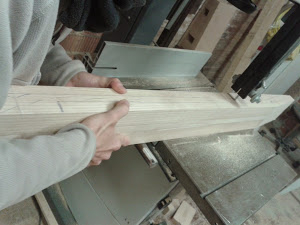

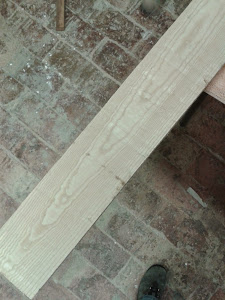

Cortamos y partimos el tablon de fresno, replanamos y escuadramos todos los listones y encolamos las 5 piezas en una sola lo suficientemente gorda como para hacer 2 mástiles:

20140321_092756.jpg 20140321_093040.jpg 20140321_093617.jpg 20140321_093807.jpg 20140321_093818.jpg 20140321_094304.jpg 20140321_095845.jpg 20140321_100948.jpg 20140321_104619.jpg 20140321_104631.jpg 20140321_104822.jpg 20140321_104838.jpg 20140321_104850.jpg 20140321_112809.jpg 20140321_121916.jpg 20140321_121925.jpg 20140321_122631.jpg 20140321_122636.jpg 20140321_122819.jpg 20140321_124334.jpg 20140321_124343.jpg 20140321_124554.jpg

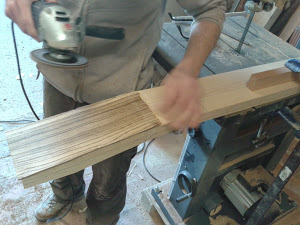

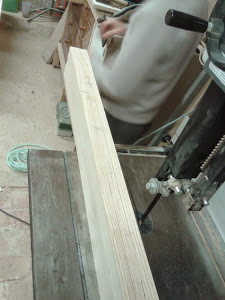

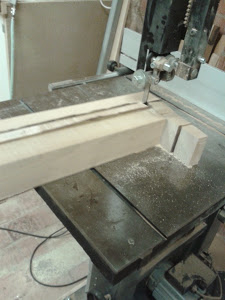

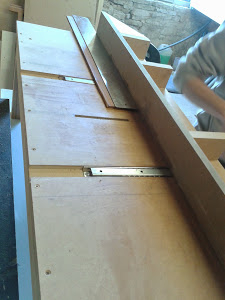

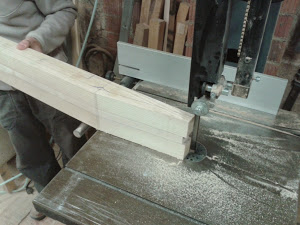

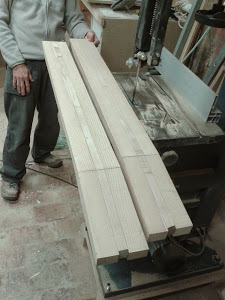

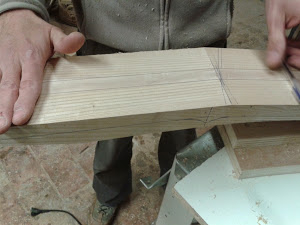

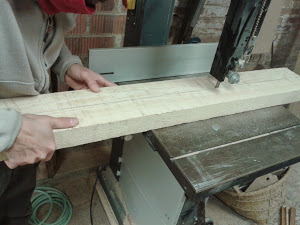

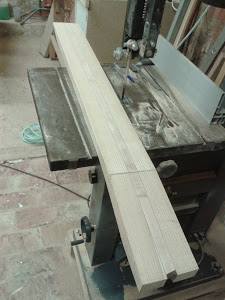

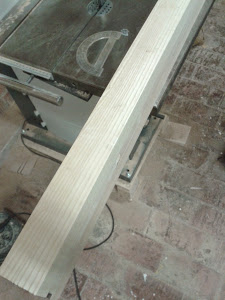

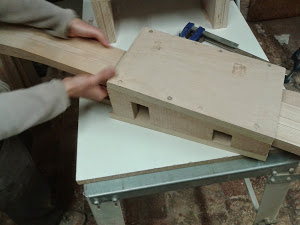

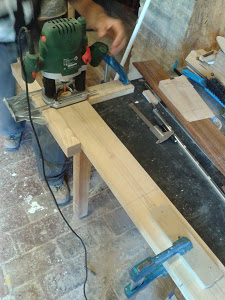

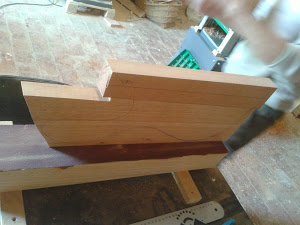

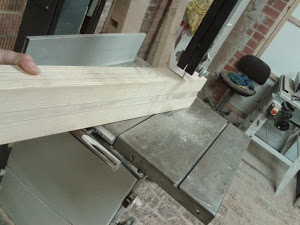

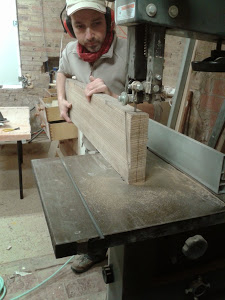

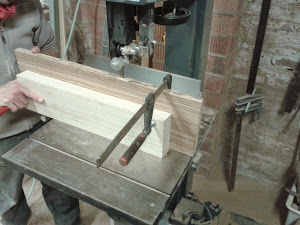

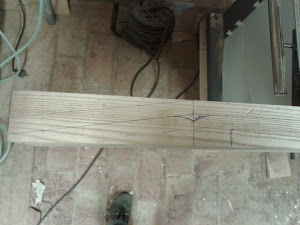

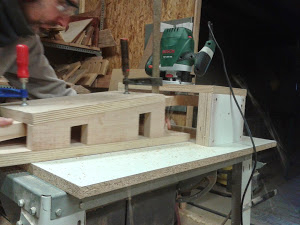

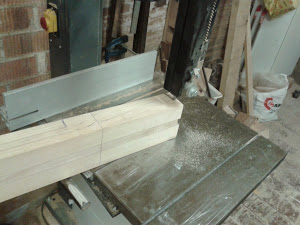

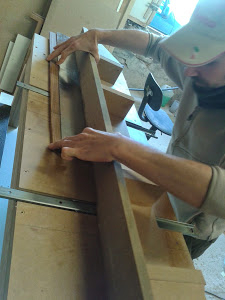

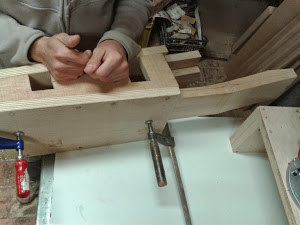

Una vez pegadas las 5 piezas y seca la cola preparamos el bloque para dividirlo en dos mástiles con pala angulada:

20140328_091708.jpg 20140328_091914.jpg 20140328_093609.jpg 20140328_093754.jpg 20140328_100212.jpg 20140328_100222.jpg 20140328_100227.jpg 20140328_100259.jpg 20140328_100308.jpg 20140328_100349.jpg 20140328_100408.jpg 20140328_100419.jpg 20140328_100538.jpg 20140328_100640.jpg 20140328_105014.jpg 20140328_110120.jpg 20140328_110523.jpg 20140328_110527.jpg 20140328_111036.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#5 por Camagroc el 04/12/2014

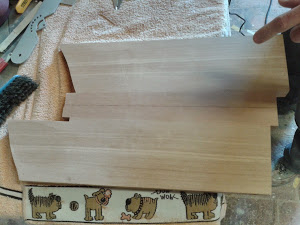

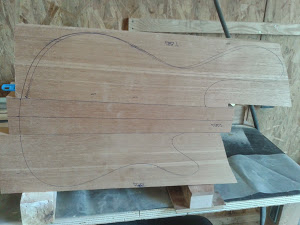

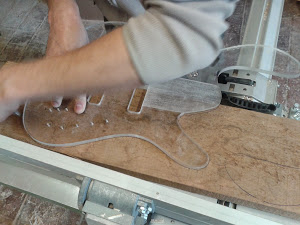

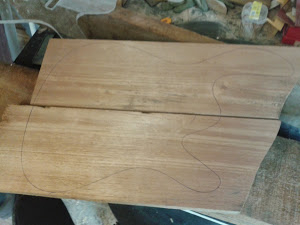

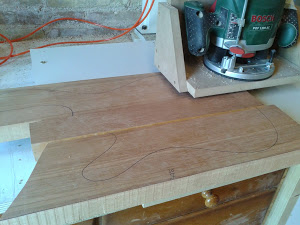

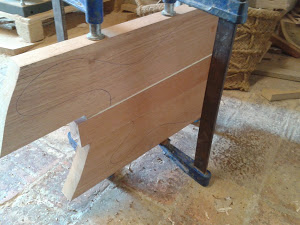

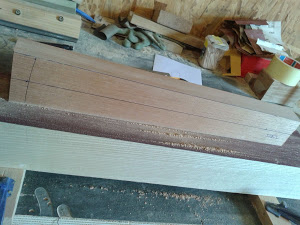

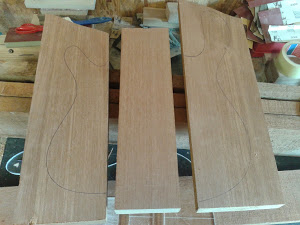

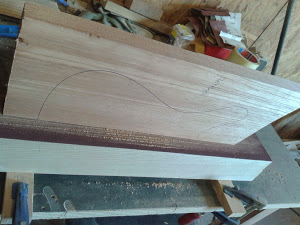

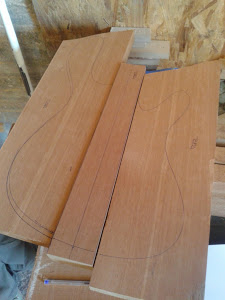

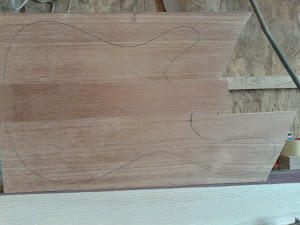

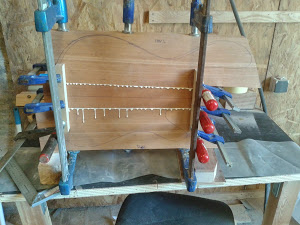

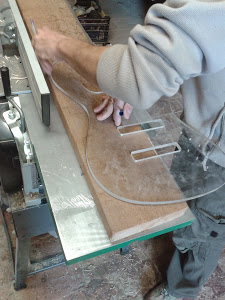

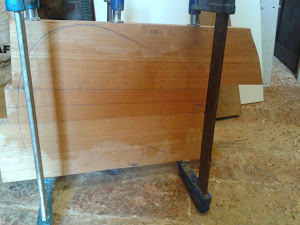

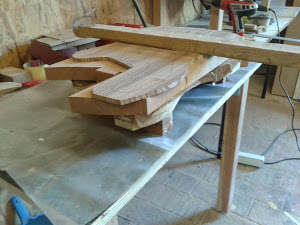

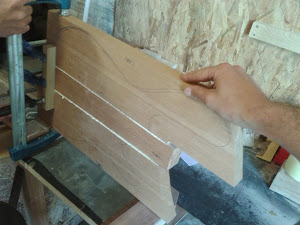

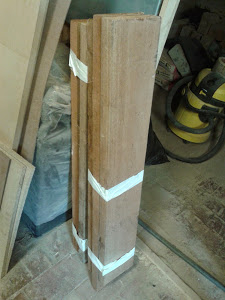

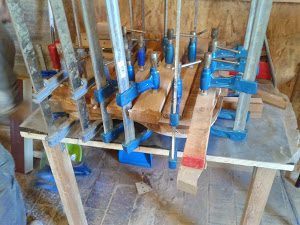

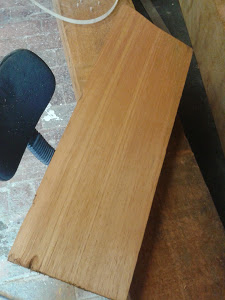

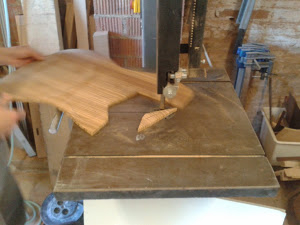

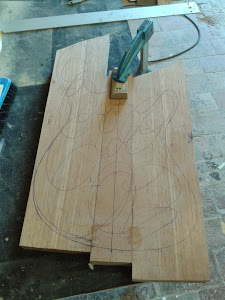

Vamos con el cuerpo de Cedro. Queriamos hacerlo de 2 piezas pero quedaba demasiado justo y decidimos hacelo de 3 con una pieza central trapeziodal que es como una prolongación del mástil en el cuerpo.

20140404_091225.jpg 20140404_092823.jpg 20140404_093537.jpg 20140404_093546.jpg 20140404_093612.jpg 20140404_093846.jpg 20140404_094124.jpg 20140404_094513.jpg 20140404_100430.jpg 20140404_101106.jpg 20140404_102452.jpg 20140404_103107.jpg 20140404_104621.jpg 20140404_105223.jpg 20140404_110631.jpg 20140404_113455.jpg 20140404_113814.jpg 20140404_120755.jpg 20140404_121056.jpg 20140404_121358.jpg 20140404_121411.jpg 20140411_092618.jpg 20140411_095316.jpg 20140411_095921.jpg 20140411_100642.jpg 20140411_102152.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#6 por francisco javito el 04/12/2014
Pillo sitio, que interesante!
Subir
1
#7 por danisauc el 05/12/2014
Fantàstic, Camagroc!

No me caben en la firma los nombres de todos los foreros con los que he tenido un trato exquisito.

Subir
1
#8 por dr_cinicvs el 05/12/2014
siempre me pregunto como es que no se usa mas el fresno en mastiles, salvo por el grano, es elastica y tenaz, se usaba para los radios de los carros.

yo estoy experimentando con roble

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
#9 por Camagroc el 05/12/2014
#8

El arce es muy duro, estable y denso. El fresno también es estable pero más ligero y flexible. La combinación de ambos en 3 piezas con el arce central es estable y ligera. No he visto mástiles de una sola pieza de fresno, pero si de 3 piezas.

El roble no se como responde. Yo he probado el nogal y no lo veo...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#10 por Camagroc el 05/12/2014

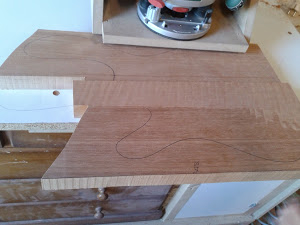

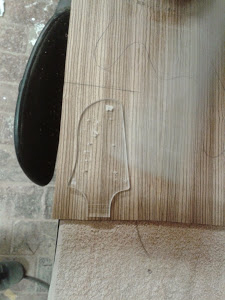

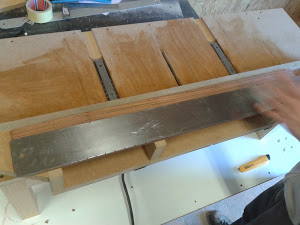

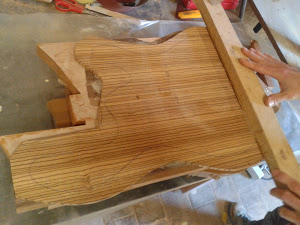

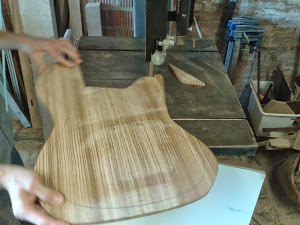

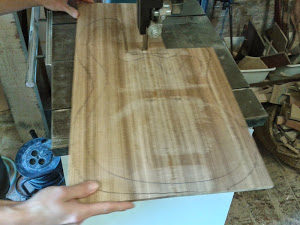

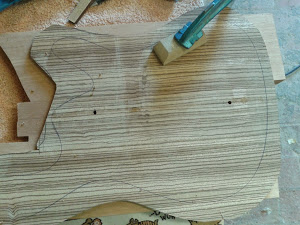

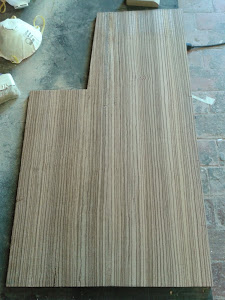

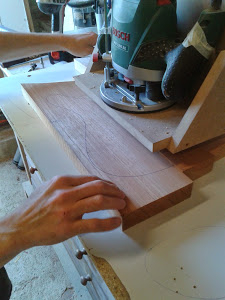

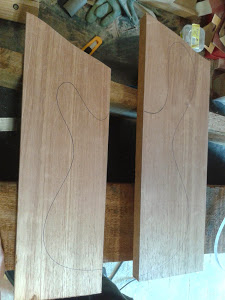

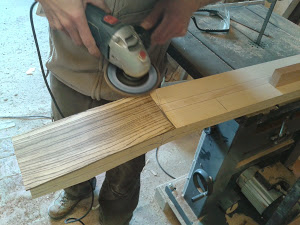

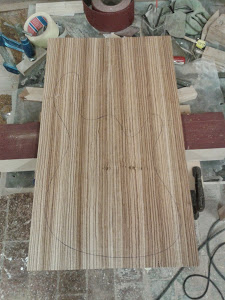

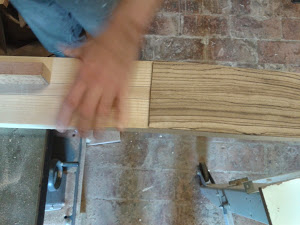

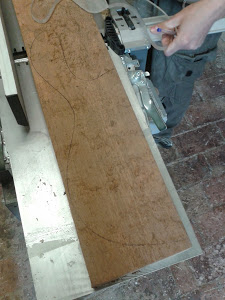

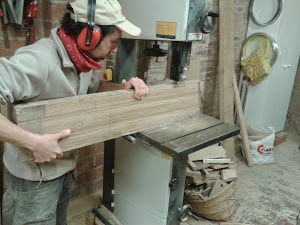

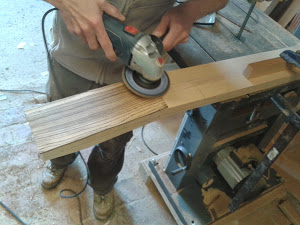

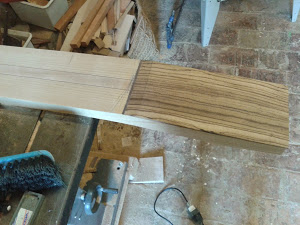

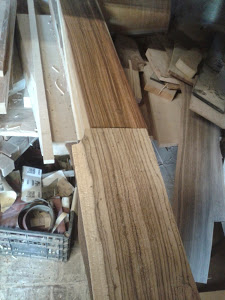

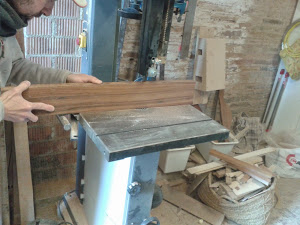

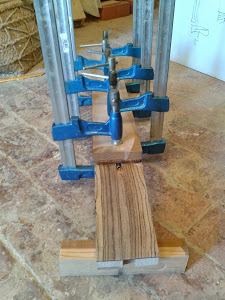

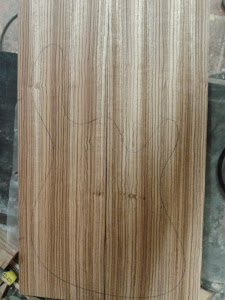

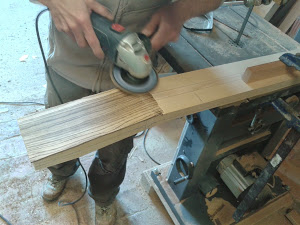

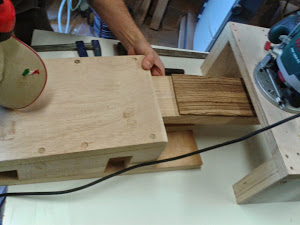

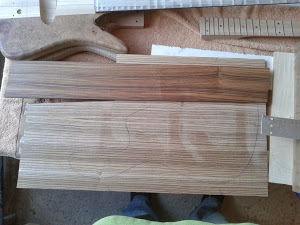

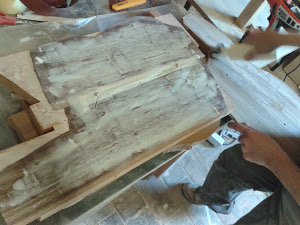

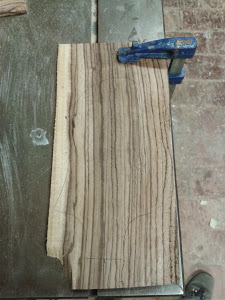

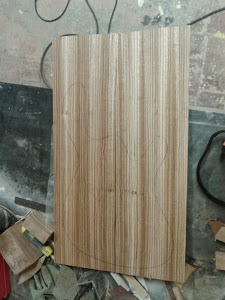

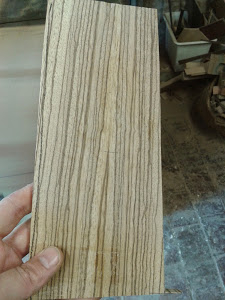

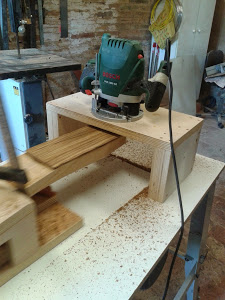

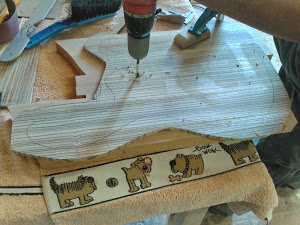

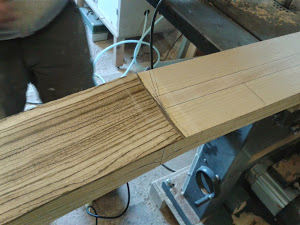

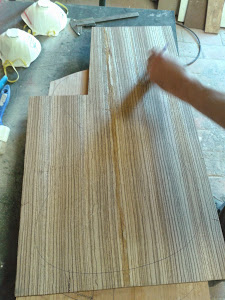

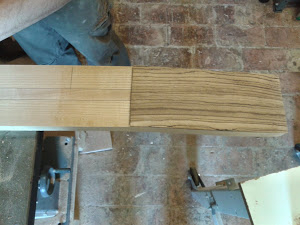

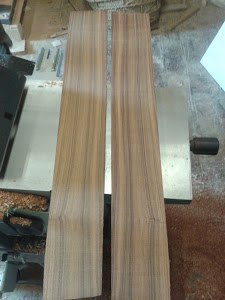

Vamos con la tapas frontales de Cebrano:

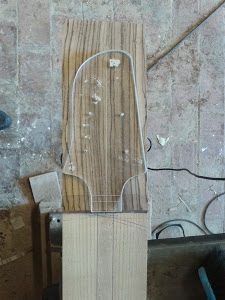

Una tapa abierta en libro para el cuerpo y una tapita entera para la pala.

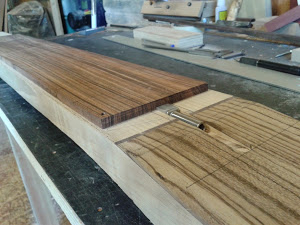

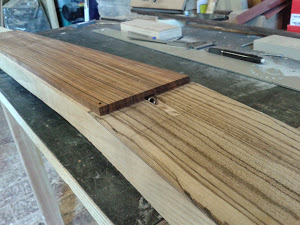

De la tapa del cuerpo también sacamos una tapita que irá en la parte final del mástil entre el final del diapason y la pastilla grave.

20140321_125806.jpg 20140321_130113.jpg 20140321_130126.jpg 20140321_131957.jpg 20140321_132242.jpg 20140321_134013.jpg 20140321_134018.jpg 20140321_134923.jpg 20140321_135838.jpg 20140321_140049.jpg 20140328_101331.jpg 20140328_103141.jpg 20140404_101136.jpg 20140404_131025.jpg 20140404_131533.jpg 20140404_131539.jpg 20140404_133238.jpg 20140404_133240.jpg 20140404_133520.jpg 20140404_133530.jpg 20140404_133555.jpg 20140404_133621.jpg 20140404_133631.jpg 20140404_134344.jpg 20140404_134349.jpg 20140404_134510.jpg 20140411_091525.jpg 20140411_092450.jpg 20140411_102636.jpg 20140411_102644.jpg 20140411_102738.jpg 20140411_102742.jpg 20140411_103518.jpg 20140411_103532.jpg 20140411_104228.jpg 20140411_104326.jpg 20140411_105014.jpg 20140411_105132.jpg 20140411_105216.jpg 20140411_105419.jpg 20140411_105942.jpg 20140411_105950.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#11 por pepetrauma el 05/12/2014
Camagroc escribió:
onstrucción del que ahora ya es, tiene que ser, y será mi bajo para todo y por muchos años!


que va , si a esto se le coge gusto y terminas haciendo otra , y otra , y otra ...... que como dijo frasco una vez , se te mete el humo del estaño por la nariz y terminas haciendo guitarras

enhorabuena ..

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/rincondeluthier

Subir
1
#12 por Camagroc el 05/12/2014

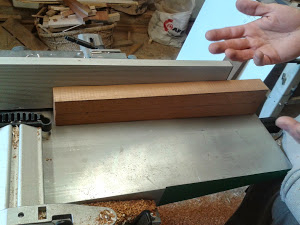

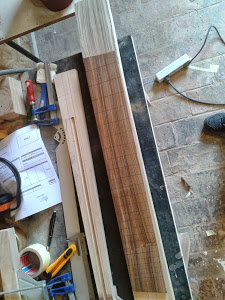

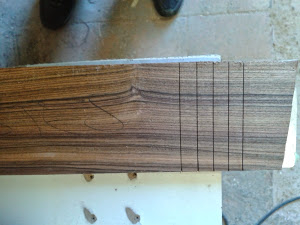

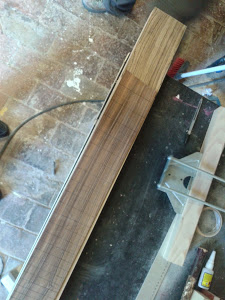

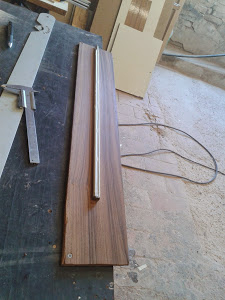

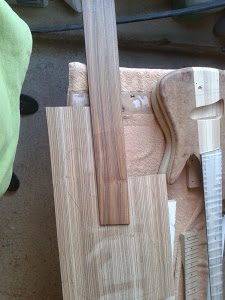

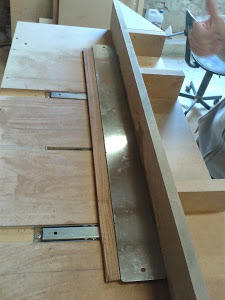

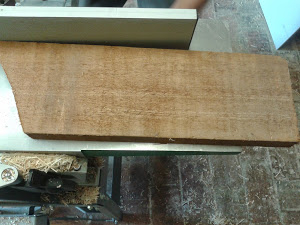

Es el turno del diapasón de Pauferro:

20140404_104628.jpg 20140404_114102.jpg 20140404_114424.jpg 20140404_114515.jpg 20140404_120022.jpg 20140404_120046.jpg 20140404_120105.jpg

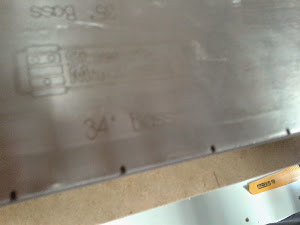

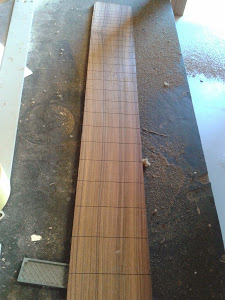

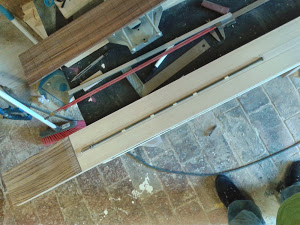

Le hacemos las ranuras para los 24 trastes:
20140404_123513.jpg 20140404_123520.jpg 20140404_123645.jpg 20140404_124208.jpg 20140404_124229.jpg 20140404_124656.jpg 20140404_125615.jpg 20140404_140808.jpg

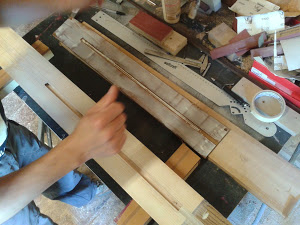

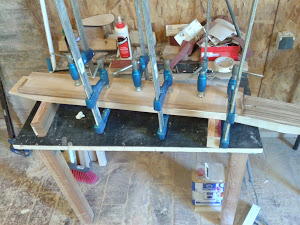

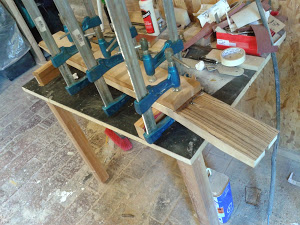

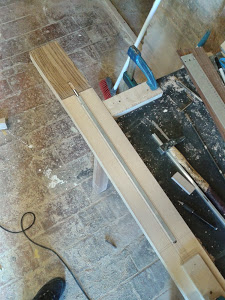

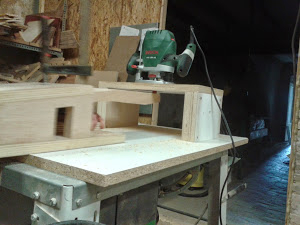

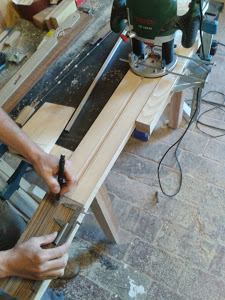

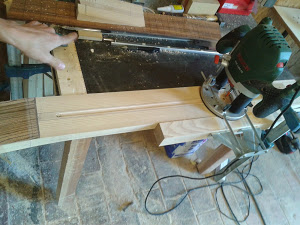

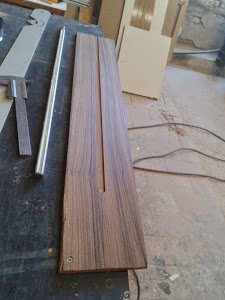

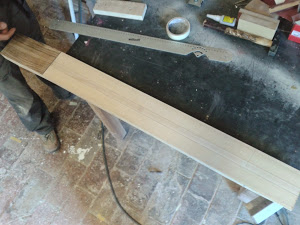

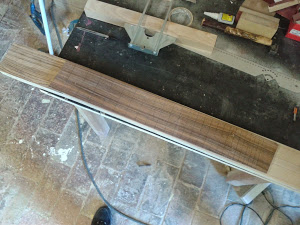

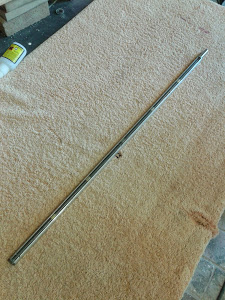

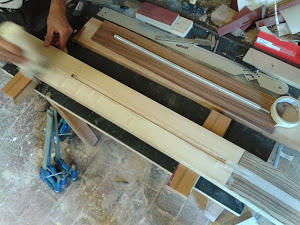

Hacemos el canal del alma y pegamos el diapason y el mástil con el alma en su posición.
20140509_091254.jpg 20140509_092100.jpg 20140509_092803.jpg 20140509_092815.jpg 20140509_093951.jpg 20140509_094954.jpg 20140509_095436.jpg 20140509_095533.jpg 20140509_100132.jpg 20140509_101438.jpg 20140509_105111.jpg 20140509_105817.jpg 20140509_105828.jpg 20140509_110426.jpg 20140509_110441.jpg 20140509_114137.jpg 20140509_114400.jpg 20140509_115037.jpg 20140509_115042.jpg 20140509_115413.jpg
