Contruir el FUZZ FARNER a lo Grand Funk

godsavemetal
#13 por godsavemetal el 05/05/2011
Os quiero ver con esos FUZZES si os apetece os podriais hacer las dos versiones suenan diferentes!!! una más fuzz que otra y podría jurar que se acercan mucho a la versión del FUZZ FACE!!!! no se arrepentirán es fácil!!! acuérdence de no sobrecalentar mucho los potes!!! se cortan o dejan de funcionar el circuito es muy sensible a ellos!!! vamos vamos que no es tan complicao y no son muchas piezas!!! el circuito está recontra verificao pa las dos versiones!!!! VIVA GRAND FUNK!!!!!!!!
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Lespaulhc
#14 por Lespaulhc el 05/05/2011
con que watios soleis soldar,yo sueldo con pistola 100w,no sera que fundo los componentes?http://articulo.mercadolibre.com.ve/MLV-30288283-pistola-soldar-estano-marca-topex-100-watt-110v-60hz-_JM
Subir
pk2
#15 por pk2 el 05/05/2011
Pffff a mi si me parece una barbaridad usar 100W para estas cosas es muy posible que hayas quemado algun componente o q se te alla ido alguna pista de la pcb, yo uso un soldador de 32W tipo lapiz de los normales de toda la vida cun una punta muy finita y va de maravilla
Subir
godsavemetal
#16 por godsavemetal el 06/05/2011
pk2 escribió:
Pffff a mi si me parece una barbaridad usar 100W para estas cosas es muy posible que hayas quemado algun componente o q se te alla ido alguna pista de la pcb, yo uso un soldador de 32W tipo lapiz de los normales de toda la vida cun una punta muy finita y va de maravilla


Ea bro que tas haciendo!!! esa pistola es de las cavernas de cuando yo soldaba a lo macho sin puentes ni nada pa ser los amplis valvulares en los 70´s!!!! ea ahora los componentes son más delicados!! con razón no te funcan ya los fundistes!!! cómprate un cautil de 30W o 25W de esos de punta finita con cubierta de plata!!! son los mejores!!!!! te recomiendo que guardes tu pistola de soldar en el baúl de los recuerdos y actualiza tus herramientas!!! ahora me lo explico!!!!
Subir
pk2
#17 por pk2 el 06/05/2011
buenaas bueno ya he terminado con el pedal pero no funciona he conectado todo como indica GodSaveMetal pero no funciona la distorcion solo el limpio.
Le he quitado el diodo de la placa para poner el de el 3pdt deberia poner un puente en vez de el diodo que he quitado?¿
El transistor 1n3904 lo he sustituido por un 2n2222A y este lo e colocado al reves de como viene en el layout sabeis decirme si es correcto?

un saludo PK2
Subir
Lespaulhc
#18 por Lespaulhc el 06/05/2011
una pregunta para expertos,se puede modificar un potenciometro lineal de 1M para que sea su resultado logaritmico y a 500k?
yo se que con una resistencia de 1M se convierte a 500k lineal,pero no se si le puedo poner otra resistencia mas para hacerlo log.saludos.
Subir
godsavemetal
#19 por godsavemetal el 06/05/2011
pk2 escribió:
buenaas bueno ya he terminado con el pedal pero no funciona he conectado todo como indica GodSaveMetal pero no funciona la distorcion solo el limpio.
Le he quitado el diodo de la placa para poner el de el 3pdt deberia poner un puente en vez de el diodo que he quitado?¿
El transistor 1n3904 lo he sustituido por un 2n2222A y este lo e colocado al reves de como viene en el layout sabeis decirme si es correcto?

un saludo PK2


Mira los datasheet!!!!!!! te doy lo que conseguido y tengo aquí a la vista mi multímetro con probador de pinajes los dos 2N2222A el de plástico, el de metal y el 2N3904 y te puedo asegurar que el pinajees igual!!!

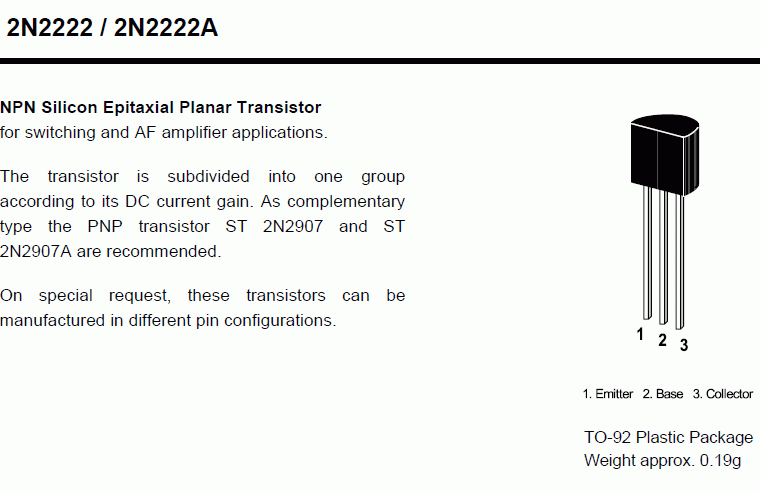

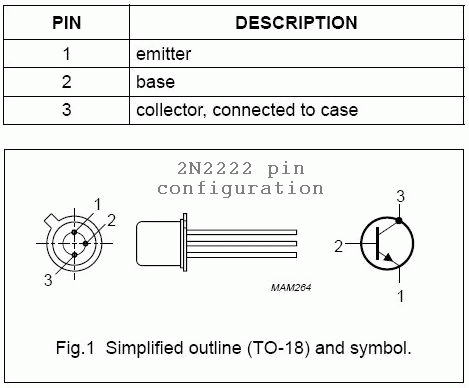

Mira estos pinajes:

CAso tengas dudas utiliza bro el polímetro!!! si lo ienes con medidor de Hfe mucho mejor todavía!!! ahí te indica el pinaje ea!!! los has colocado al revéz por eso no te funcan!!!
Subir
pk2
#20 por pk2 el 06/05/2011
GodSaveMetal: Tio muchas gracias por la informacion y aberte tomado las molestias en buscarla mire mal los datasheet.
Hasta el lunes no podre poner bien el transistor pero yo prometo audios y esta noche si puedo con esta conexion (estoy en mi pueblo pon un portatil y un pincho de movistar) subo fotos de la placa de como me ha quedado y tal no espereis gran cosa jeje

akilius: Que yo sepa y tenga entendido no es posible q un potenciometro lineal no te puede dar resultado de uno logaritmico creo que te a vas a tener que comprar potenciometro nuevo de los valores que quieres. Aun espera a ver si si alguien mas entendido te pone alguna solucion que yo desconocca a lo que planteas.

Un saludete PK2

pd: GodSaveMetal te dejo un mas 1 por la info
Subir
godsavemetal
#21 por godsavemetal el 06/05/2011
pk2 escribió:
GodSaveMetal: Tio muchas gracias por la informacion y aberte tomado las molestias en buscarla mire mal los datasheet.
Hasta el lunes no podre poner bien el transistor pero yo prometo audios y esta noche si puedo con esta conexion (estoy en mi pueblo pon un portatil y un pincho de movistar) subo fotos de la placa de como me ha quedado y tal no espereis gran cosa jeje

akilius: Que yo sepa y tenga entendido no es posible q un potenciometro lineal no te puede dar resultado de uno logaritmico creo que te a vas a tener que comprar potenciometro nuevo de los valores que quieres. Aun espera a ver si si alguien mas entendido te pone alguna solucion que yo desconocca a lo que planteas.

Un saludete PK2

pd: GodSaveMetal te dejo un mas 1 por la info


Graxias por lo que me toca y a ver que tal tu fotis!!! jajajaj!!! las mías son con la webcam!!!!! asi que imagínate pos!!!!! estaré atento con tus mp3!!!!
Subir
pk2
#22 por pk2 el 07/05/2011
Bueno aunque me ha llevado un buen rato subir las fotos con esta conexion lo prometido es deuda y aqui estan las fotos, no seais muy duros con migo que soy neofito en este tema, solo estan las de las tripas del pedal me tengo que curra una caja chula






Saludos PK2
Subir
godsavemetal
#23 por godsavemetal el 07/05/2011
TE RECOINEDO REPASES LA SOLDADURA!!! SE VÉ MUY MAL!!! NO ES UN REPROCHE CHICO ES UN CONSEJO!!! corta los cables sobrantes si esos se doblan hacen corto y adios!!!:mad: no veo si los tranis tan en sockets!! en caso negativo ponles uno de sockets de IC mas que sea!!!;) hay sockets de 3 en línea!! cortalos por la mitad y tienes dos sockets pa tranies!!!! en caso se jodan o los pones al revéz los sacas y listo es super util!!!:ok: yo los utilizo inclusive pa los clipping!!! :cool:es un circuit recontra probao pa las dos versiones!!! se a dapta el mismo PCB!!! super bueno muy FUZZZ!!!!!:si:
---------------------------------

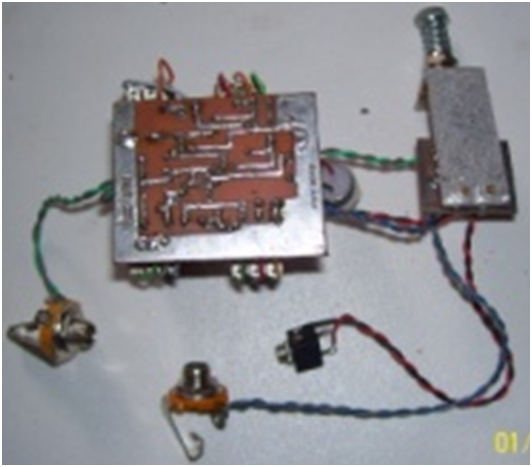

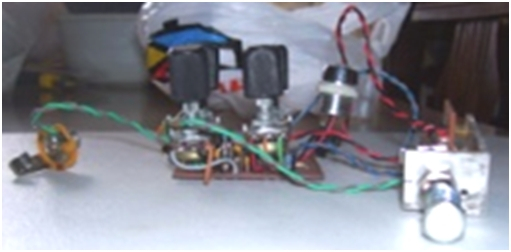

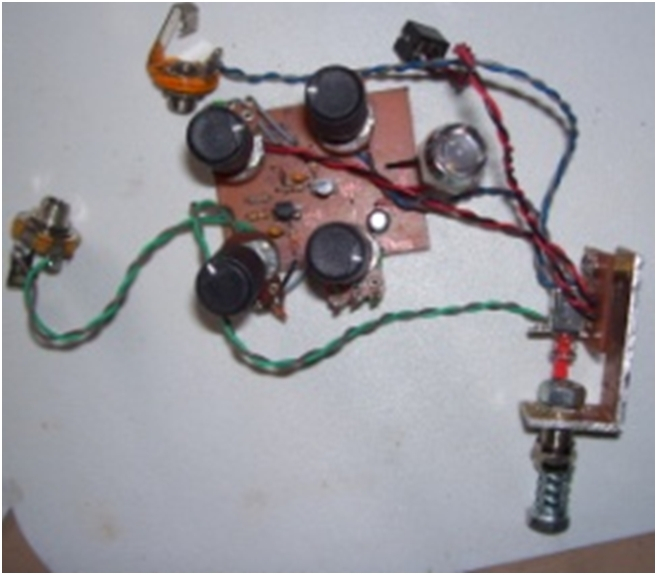

Yo propuse este tema y me he dao cuenta que no puse mi pedalillo!!! que falta!!! el que está en la primera pag no ES EL MÍO!!! EES EL DE GORY!!!! elmío es este:

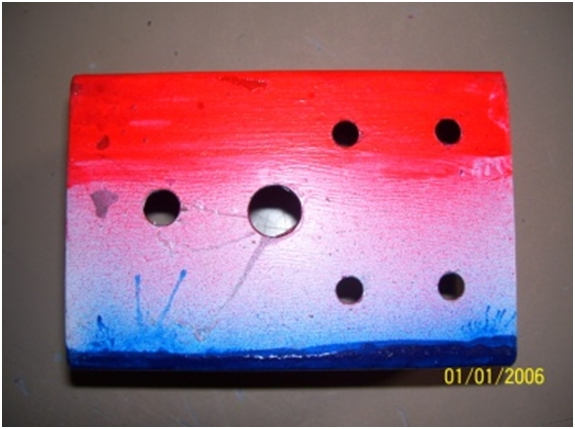

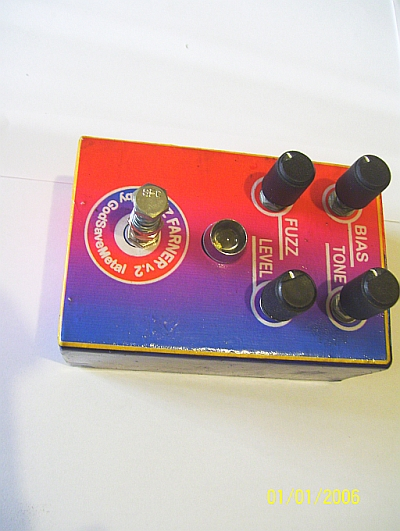

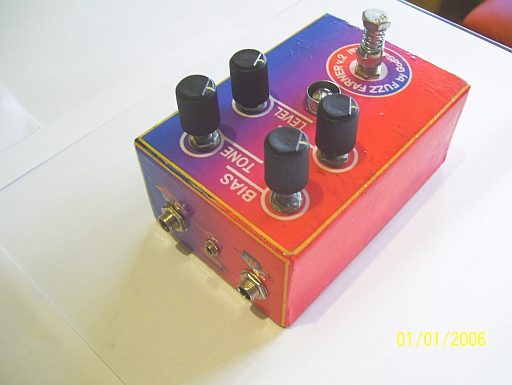

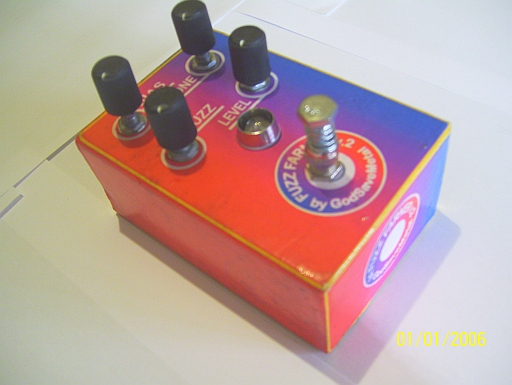

Proceso de pintado y caja final:

QEDO GUAPO EL CACHARRO NO!!!!!!!!!!!!
Subir
pk2
#24 por pk2 el 08/05/2011
Buenaas tranqui que se de sobra que no es un reproche acepto todo tipo de criticas siempre que se me agan con respeto como es la tuya, GRACIAS POR TUS CONSEJOS Y AYUDA te debo una cerveza jeje y bueno ya contestando al tema: El tema de los cables sobrantes lo se solo que hice las fotos antes de cortarlos pero estan cortados. Los transistores estan sin sockets soy nuevo en esto y nada supongo que es un error de principiante debido a los pocos conocimientos pero tomo nota y voy a comprar para ponerselos como tu dices son muy utiles.
Y nada respecto a tu pedal tengo una pequeña pregunta: Por que has estañado todas las pistas?¿ y el 3dpt es el casero que creo que tu mismo publicaste en el foro no?¿ Me gusta el detalle de de los potenciometros directamente en la placa. Y nada la caja que le has echo me gusta muxo para mi gusto muy acorde con el efecto. Enorabuena por tu creacion que lo disfrutes con salud.

Un saludo PK2
