Contruccion de pantalla 2x12 "economica"

#1 por brufff el 29/05/2009
Bueno, estreno el primer hilo que he creado en este foro dando las gracias a todos, por hacer esta web cada vez mejor.

Bueno, al caso, se trata de una pantalla de 2x12 con conos celestion v60 de 8 ohmios. Mi amplificador, un marshall jcm900 combo de 100 w, tiene 2 salidas:
- una de 8 ohmios que va a la pantalla que lleva incorporada, y que no suena demasiado allá, ya que esta abierta por detrás, dejando escapar gran parte de los graves y demás matices.
- otra salida con un selector de 4 u 8 omhios seleccionables desde fuera del ampli, o 16 ohm seleccionables abriendo el ampli (no me atrevo :oops:)

Esto nos deja una unica opcion, ya que como he citado la impedancia de los conos es de 8 ohmios. si los conectas en serie, salen 16, que seria ideal, pero no me atrevo a abrir el ampli, asi que me decido al final a ponerlos en paralelo, que si mirais las leyes de Ohm, dejan una impedancia operacional de 4 ohmios.

El proyecto me salió como por 150 euros, ya que los altavoces me los "regaló a cambio de 100 euros " un amigo y las maderas, los tiradores, cables, ruedas, el jack y demas no pasan ni del 40 euros.

sin mas demora voy a explicar paso a paso la construccion de la pantalla.

las maderas utilizadas, no son una pasada, pero han demostrado con creces ser mas que suficientes.


Ah! se me olvida decir que este trabajo esta construido mayormente como lo harian nuestros abuelos, ya que casi no tengo herramientas electricas, como fresadoras, o cepillos o cualquier cosa desas tan modernass, sino un taladro y una caldora de hace 20 años :p ademas, tengo el handicap de que casi no me cabe una madera entera en la sala en la que tengo que trabajar (terraza) ya que mi piso es MUY pequeño. :oops:

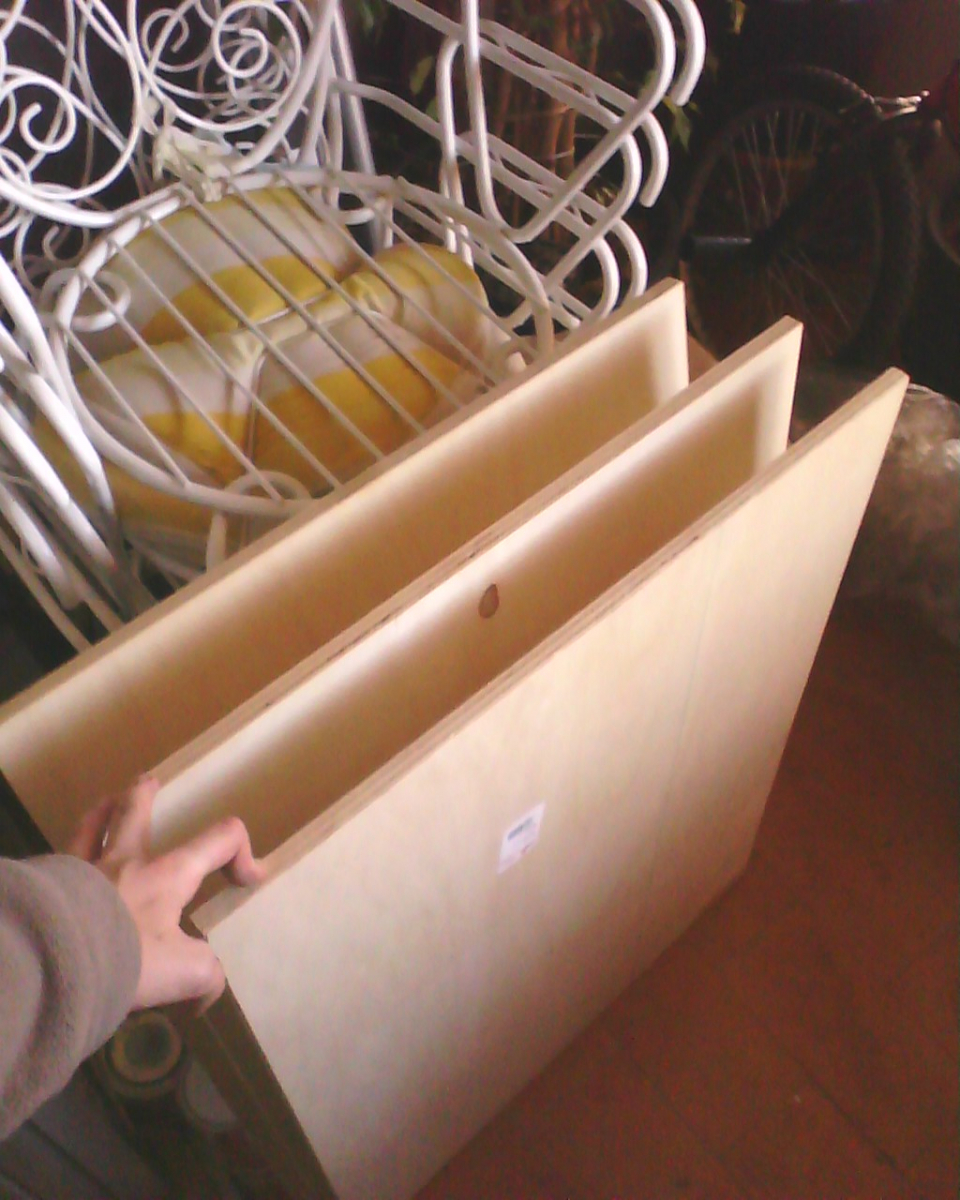

Las medidas las he cojido de un articulo que encontre hace mucho tiempo y las aproxime al tamaño de los tablones de contrachado que compre. Finalmente quedó algo asi como 80x50x50.

Una vez decididas las medidas, solo cortar todas las maderas, y dejarlas todas a la medida, como si hubiese comprado un kit en ikea de esto :D

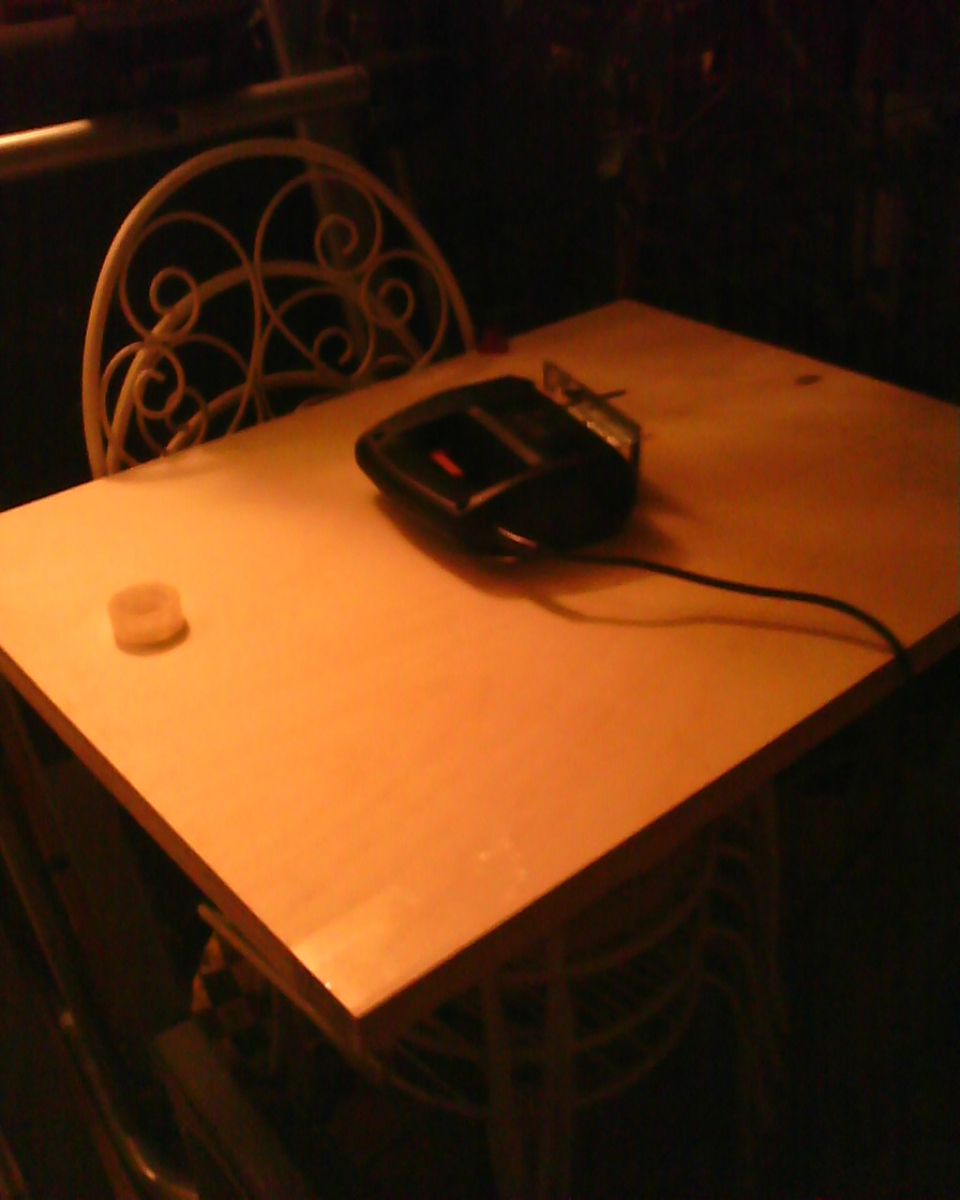

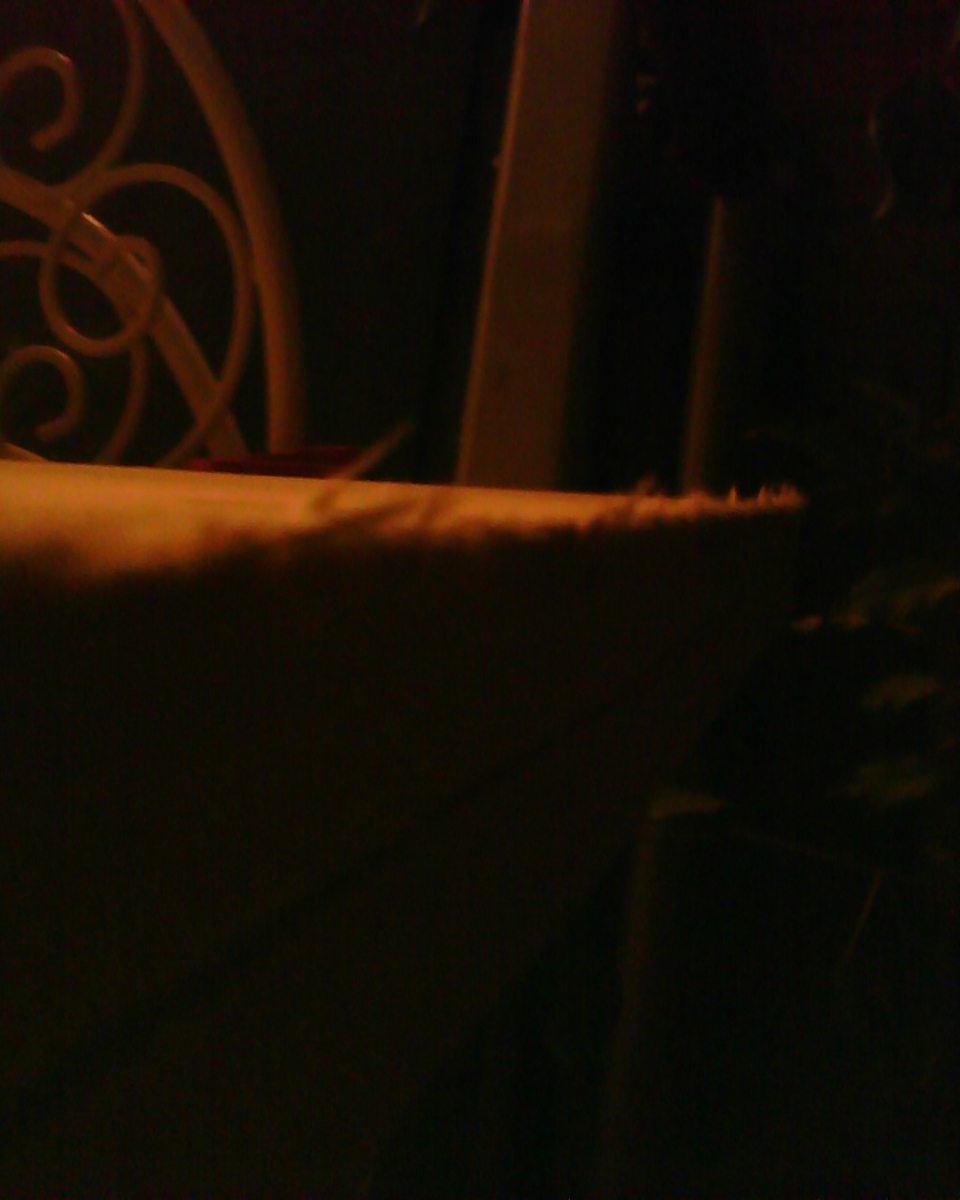

Aqui os dejo una foto de mi "banco de trabajo":p

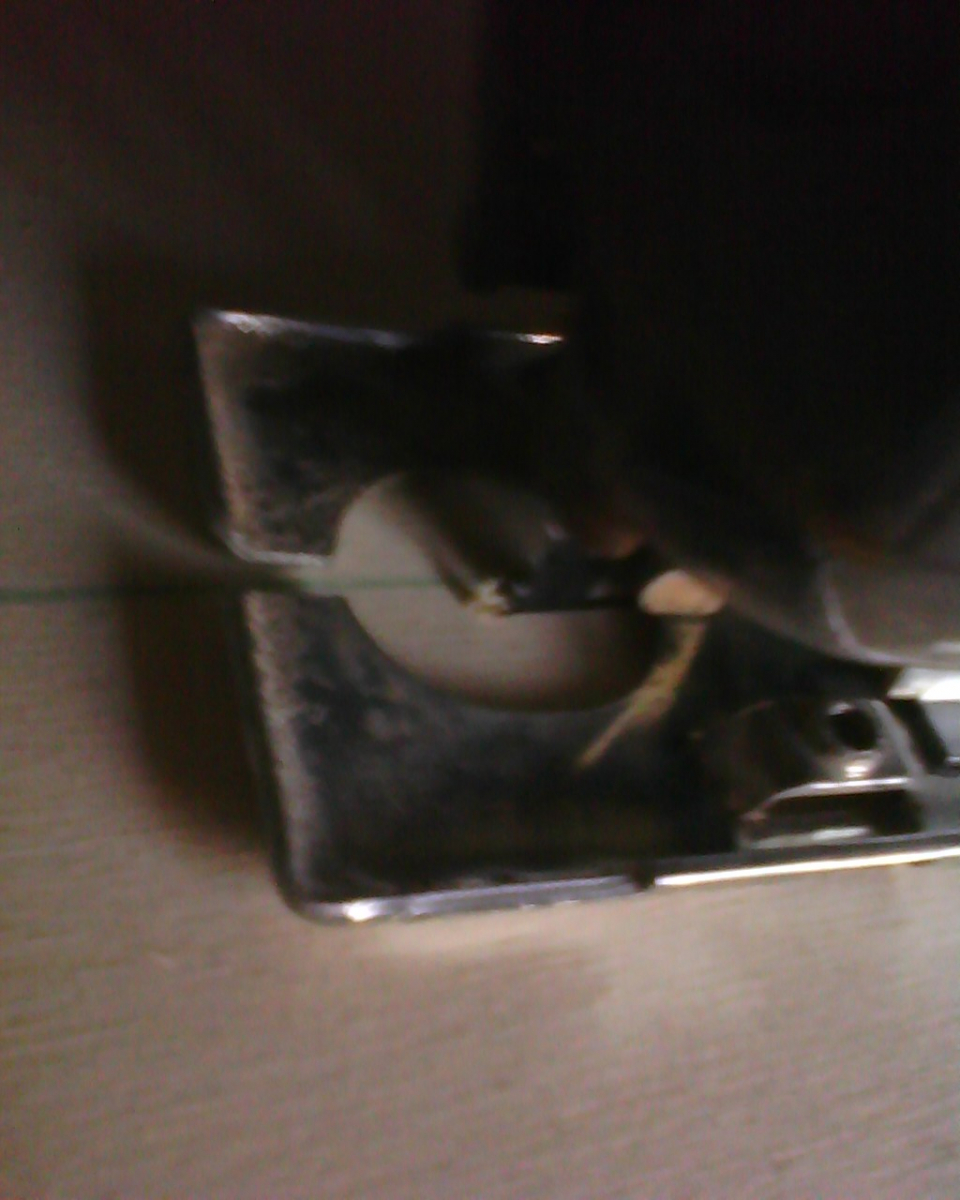

como se puede apreciar, me he torcido, porque me ha sonado el telefono :mad: y aunque ya es de noche, quiero dejarlo bien.


una vez todo cortado, lijado y llevado a la medida, preparo el frontal. como esta pantalla no va a ir forrada, porque no encuentro tolex de ese (que es esa especie de imitacion de piel con que forran los amplis "que compras hechos"), me decido a hacer un rebaje en los agujeros donde van a asomar los conos, haciendo una curva, en vez de dejar el corte recto a 90º. primero paso la gubia, y luego voy lijando hasta dejarlo todo bien. a ver siestas imagenes son mas ilustrativas.

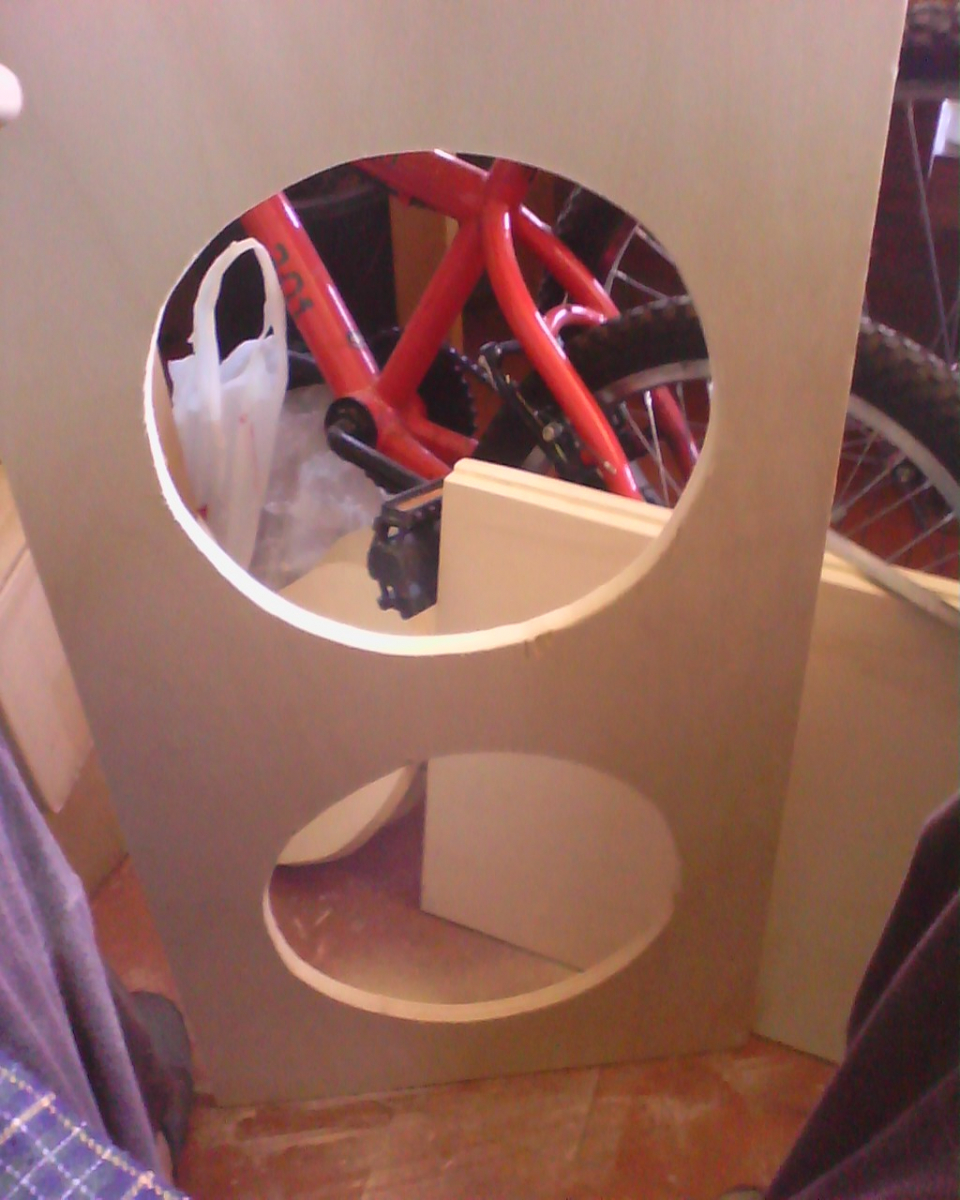

corte recto:

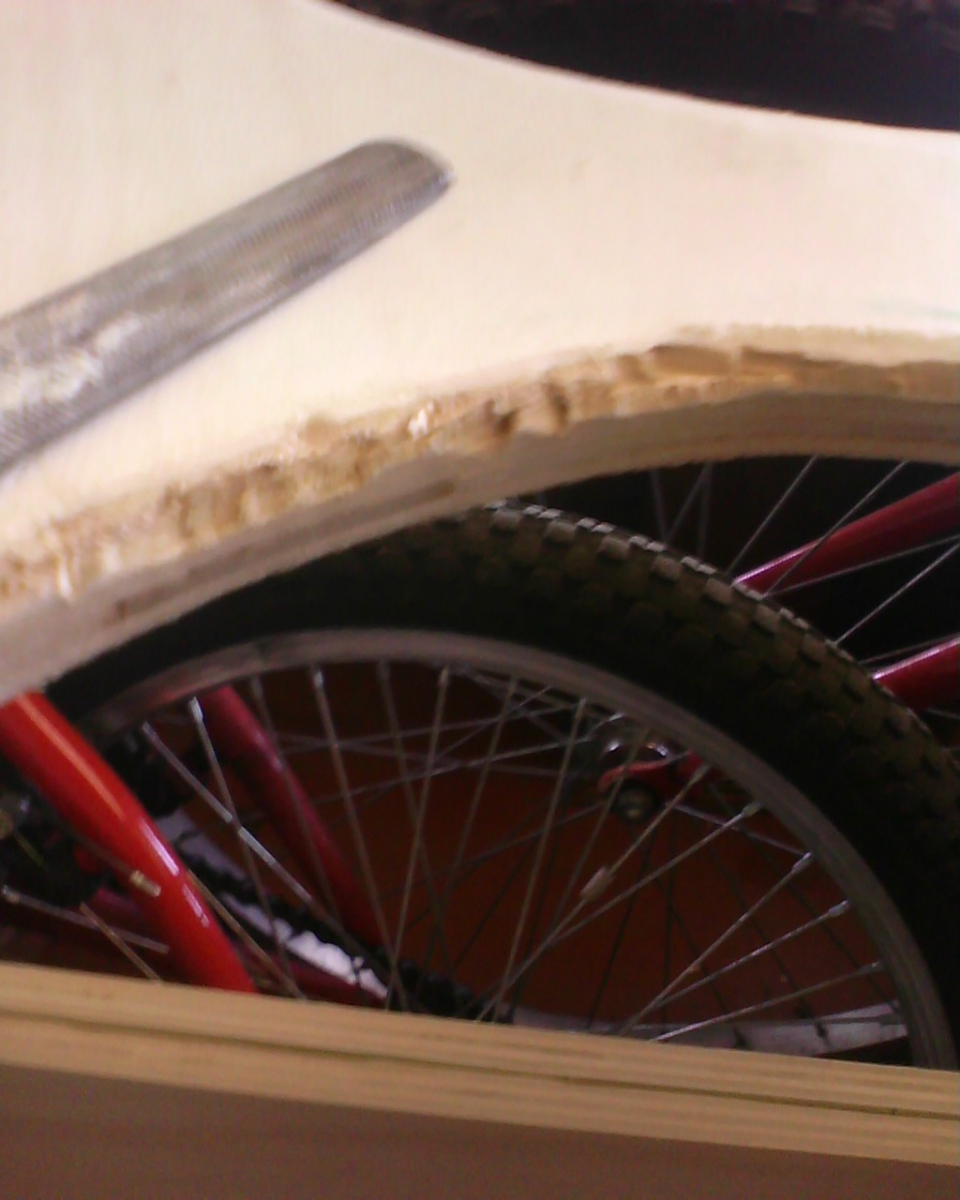

pasada la gubia (no no soy muy habil con ella :oops: ):

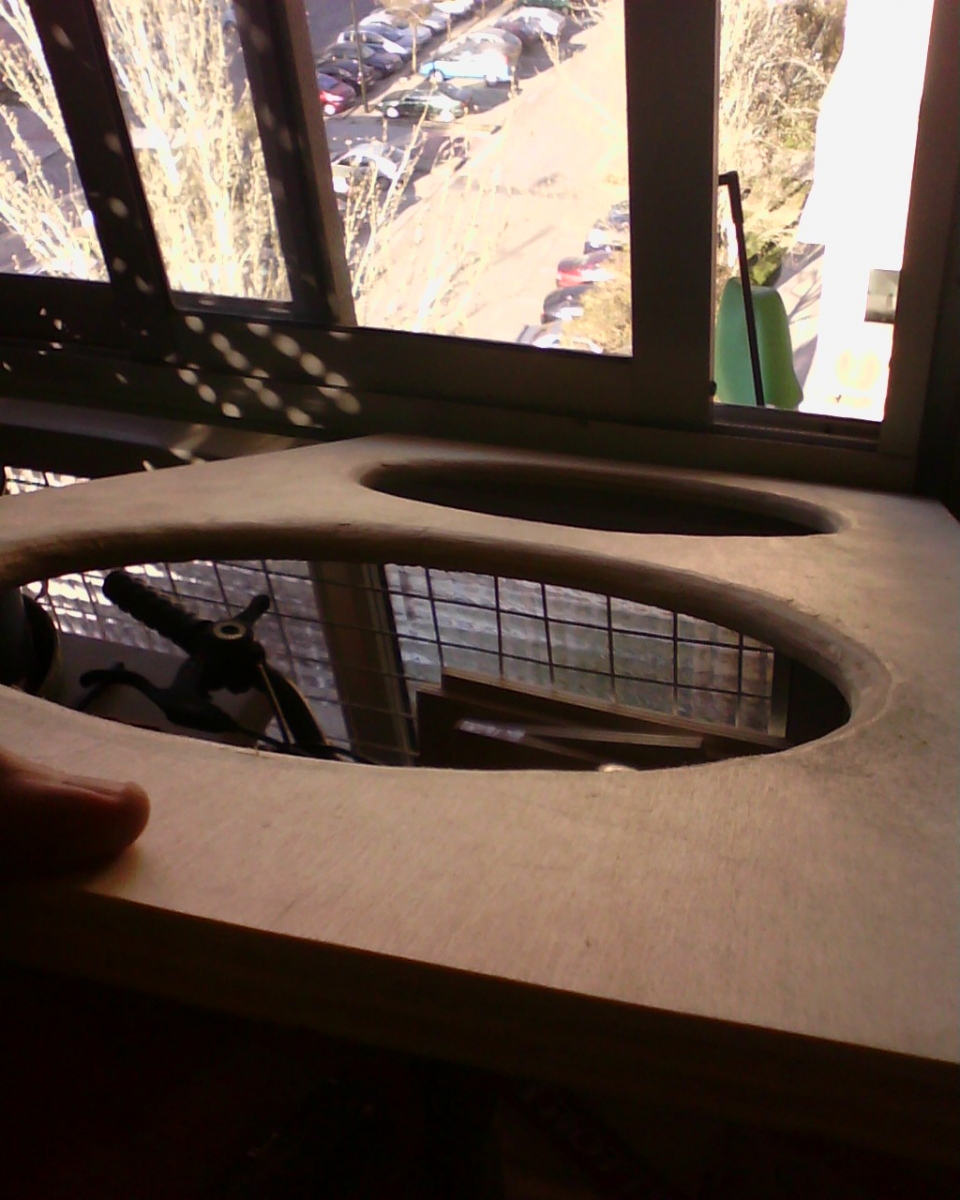

lijado todo:


y luego, como no, el montaje.

esto no tiene ningun misterio: union a cuadradillo. las tapas delantera y trasera se unieron haciendo un marco interior y encolandolas sobre ella (bueno, encolando la delantera, que la trasera la atornillé con unos 20 tirafondos para poder abrirla en caso de necesidad)

nota: a union a cuadradillo es cuando vas a encolar dos tablones a 90º, y lo haces reforzando la union con un liston entre ambos, en la esquina justo.

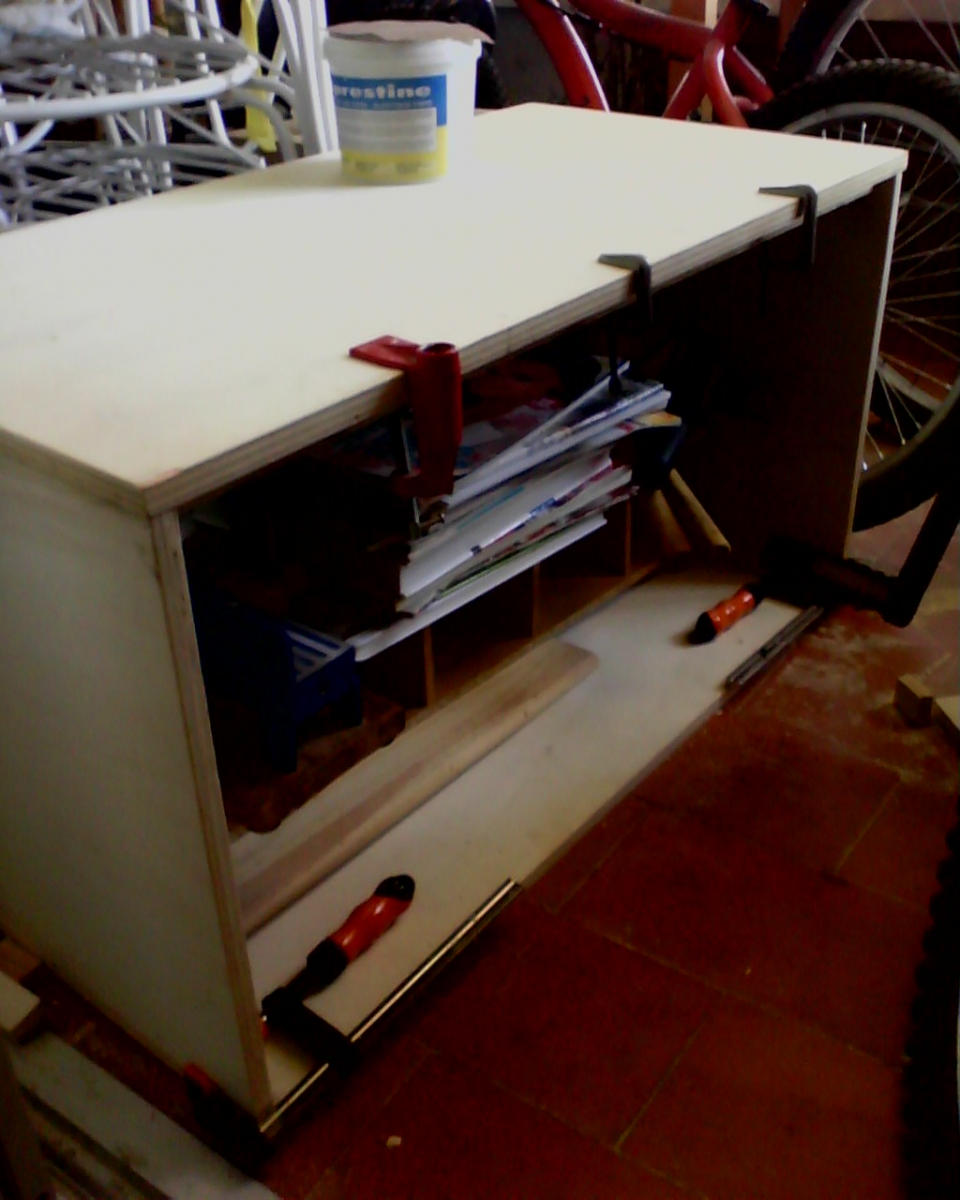

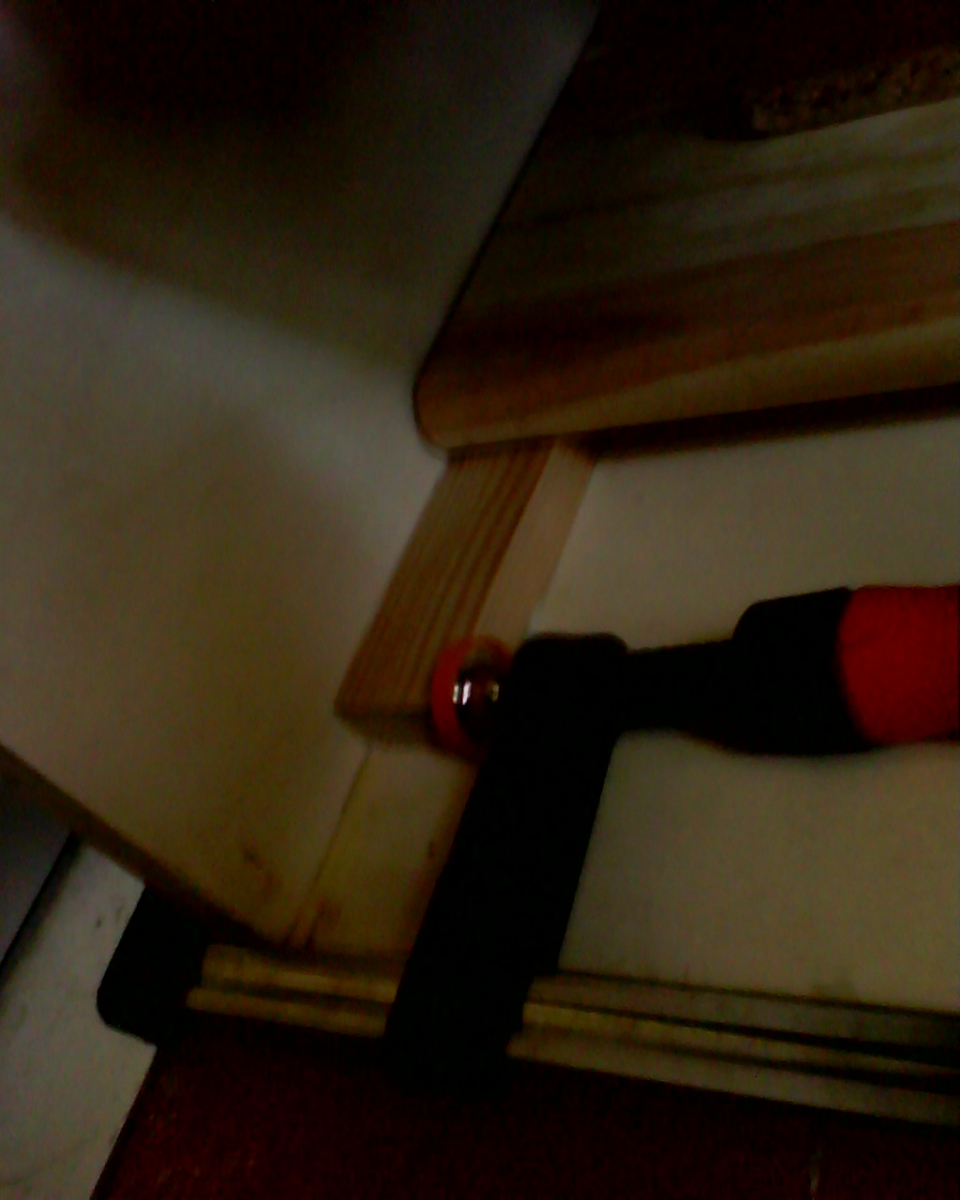

aqui dejo el supermontaje para encolar varias piezas a la vez. solo tengo los gatos que veis. :cry:

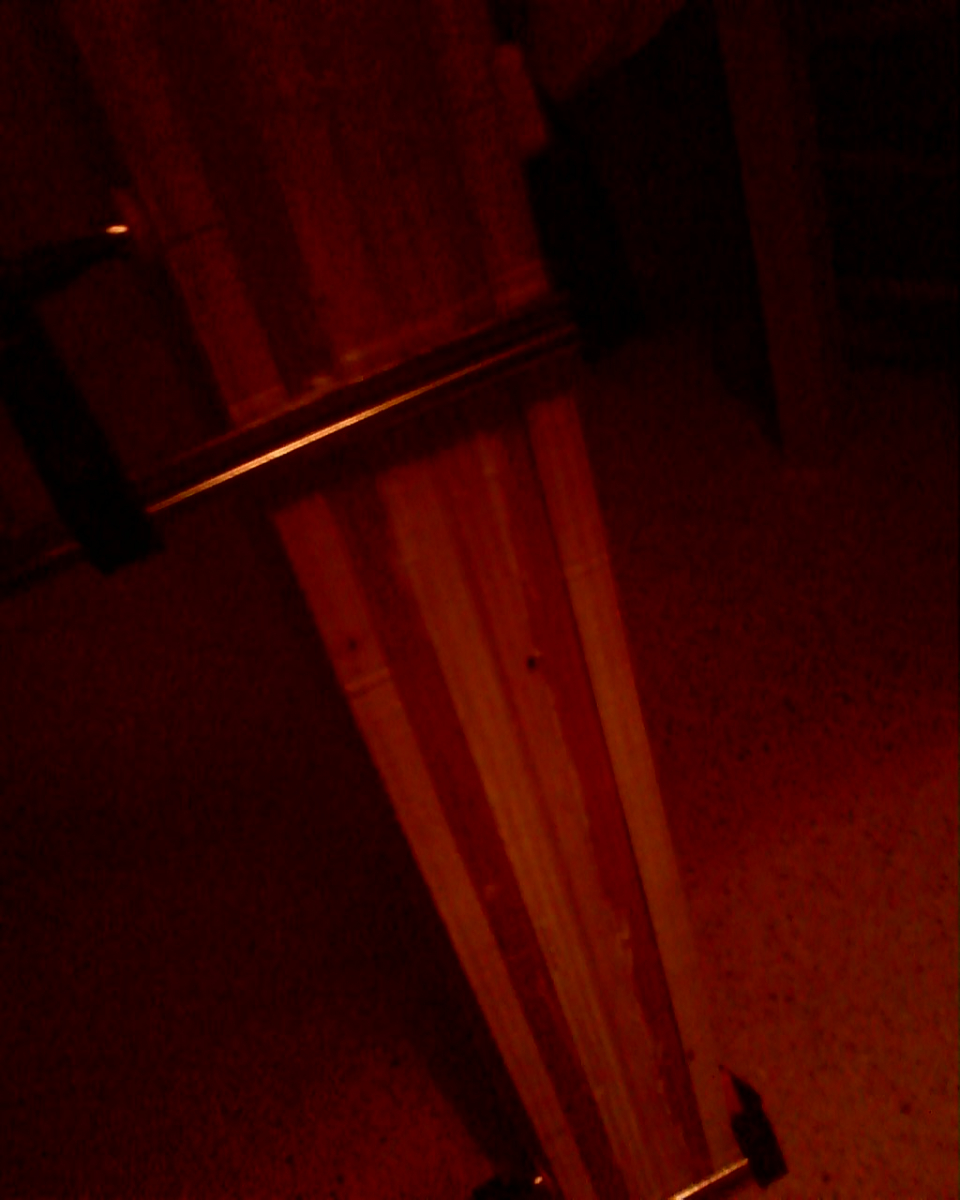

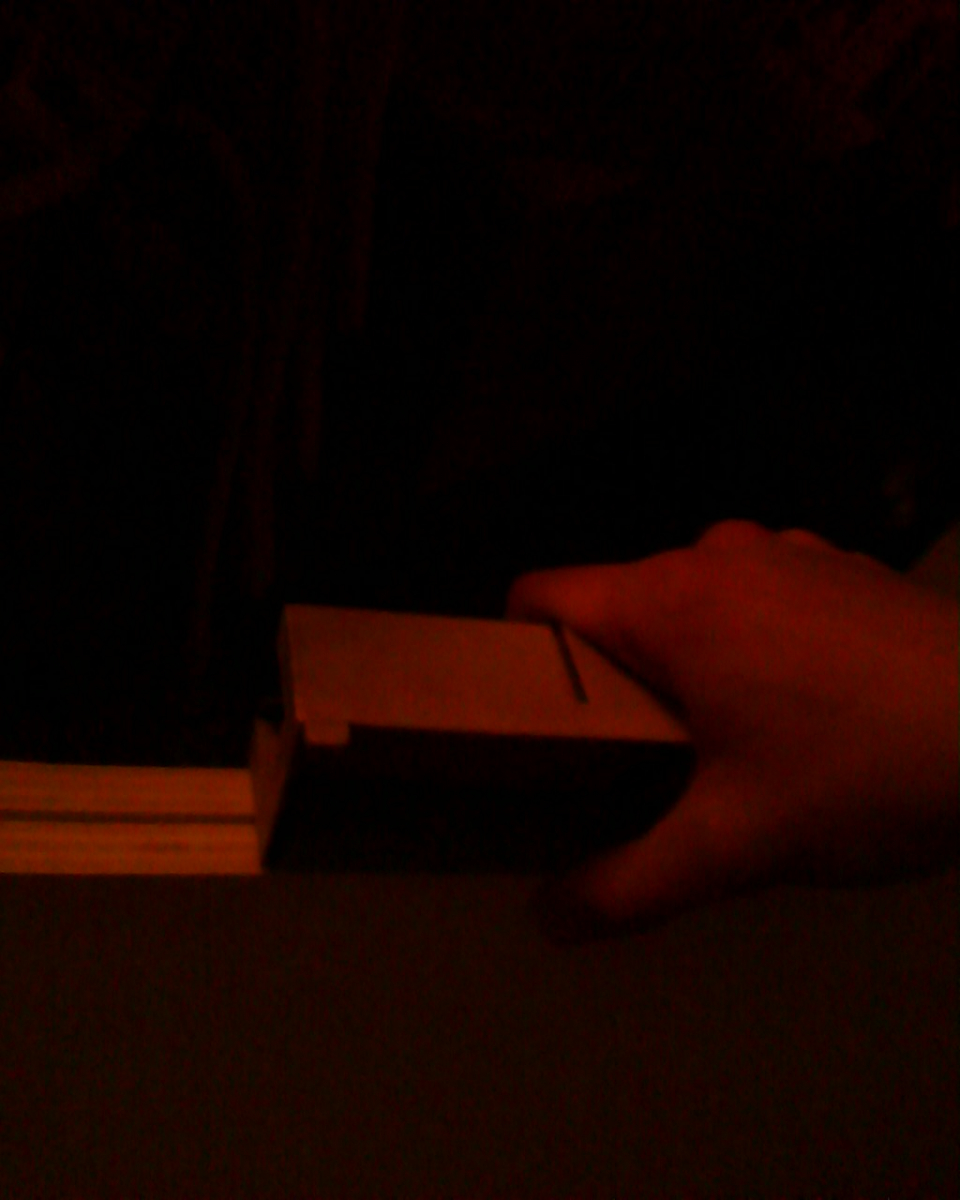

y aqui el supersistema para encolar las cosas a las que no me llegan los gatos:


debo ser la oveja negra de la ebanisteria fina :jajajaja: . Hablando en serio ahora, en realidad se trata de que haga fuerza, y fuerza hace. no hay porque comprar un gato kilometrico para que te coja una cosa solo una vez en tu vida, siempre hay recursos. en este caso, estoy encolando los cuadradillos. :ok:

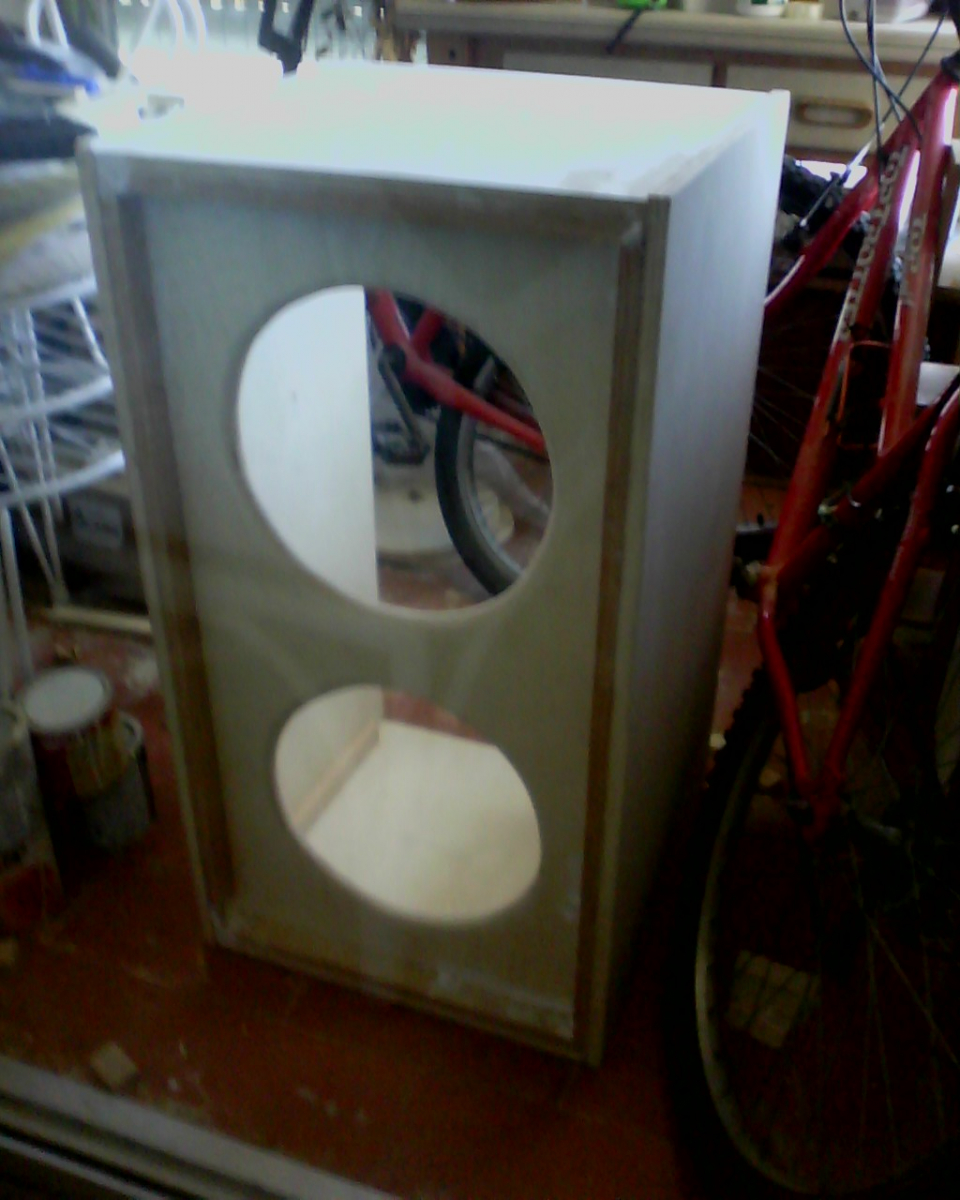

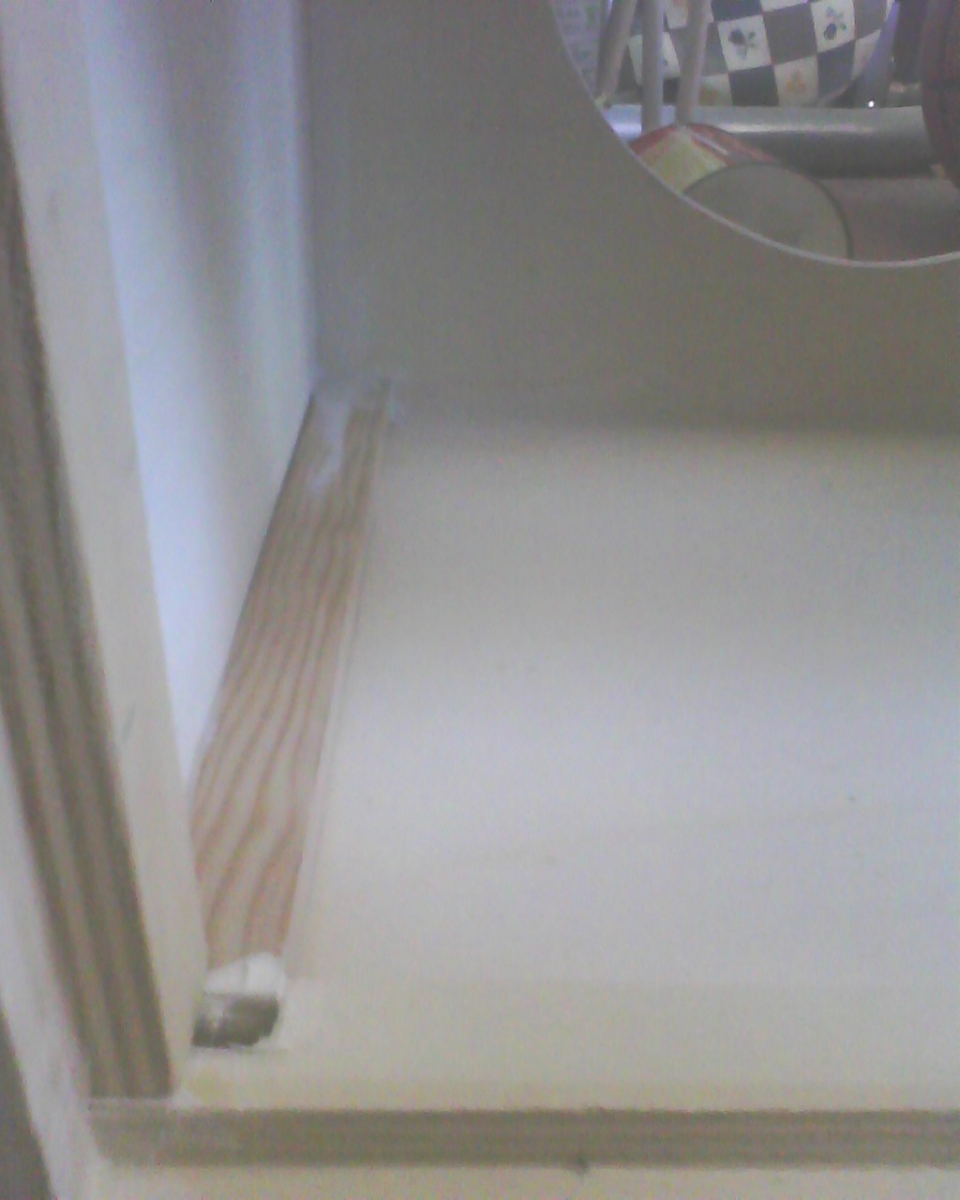

aqui se ve en detalle el tema de los marcos y los cuadradillos:


Se puede apreciar tambien que he enmasillado las juntas para dejar el cajon hermetico, que es lo que hace que tenga mejor sonido sobre uno abierto.

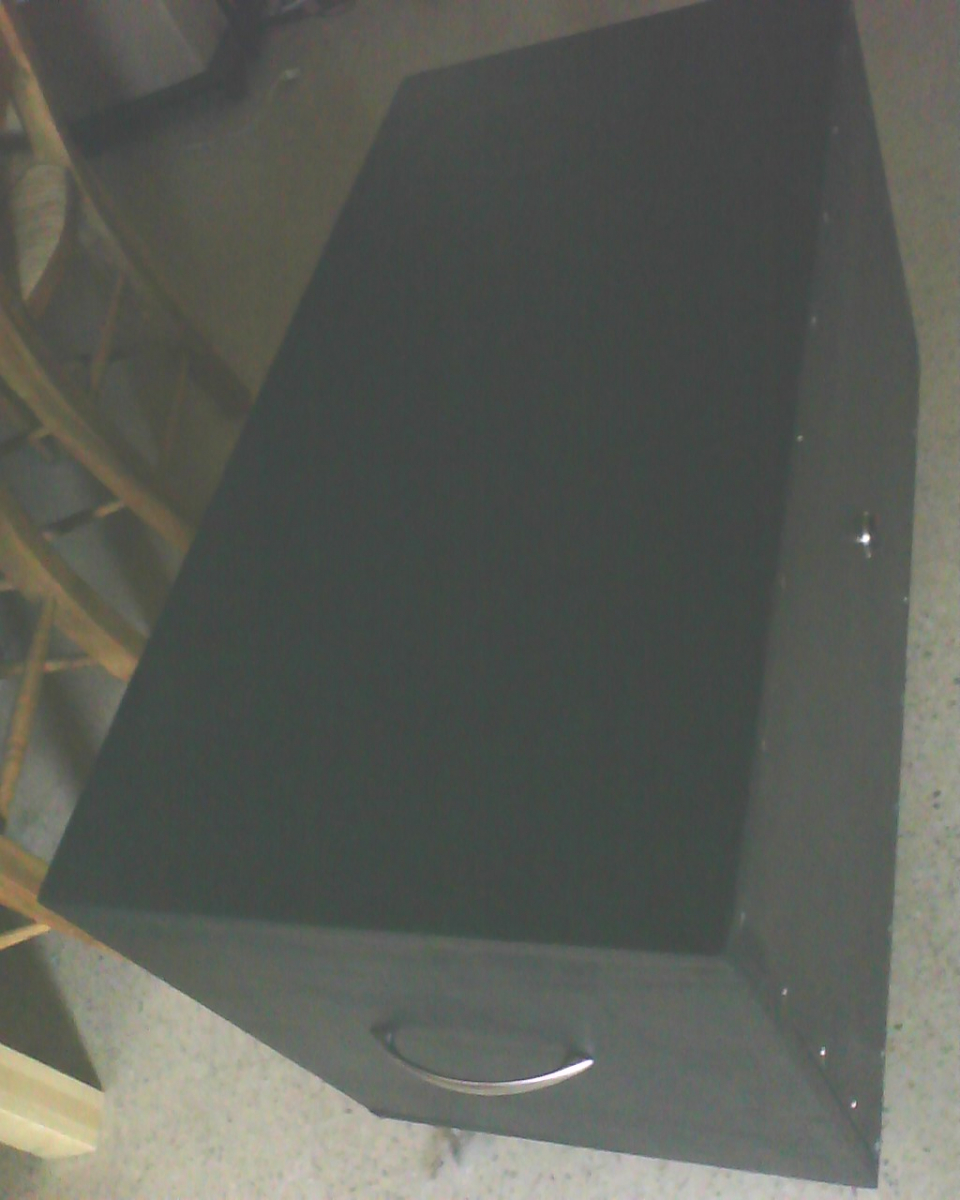

montado todo el cajon (me puedo sentar encima, y ni tan siquiera cede un milimetro, tan mal, no esta :ok:), me dispongo a pintarlo de negro, ni complicaciones. 2 capas de esmalte "monocapa".

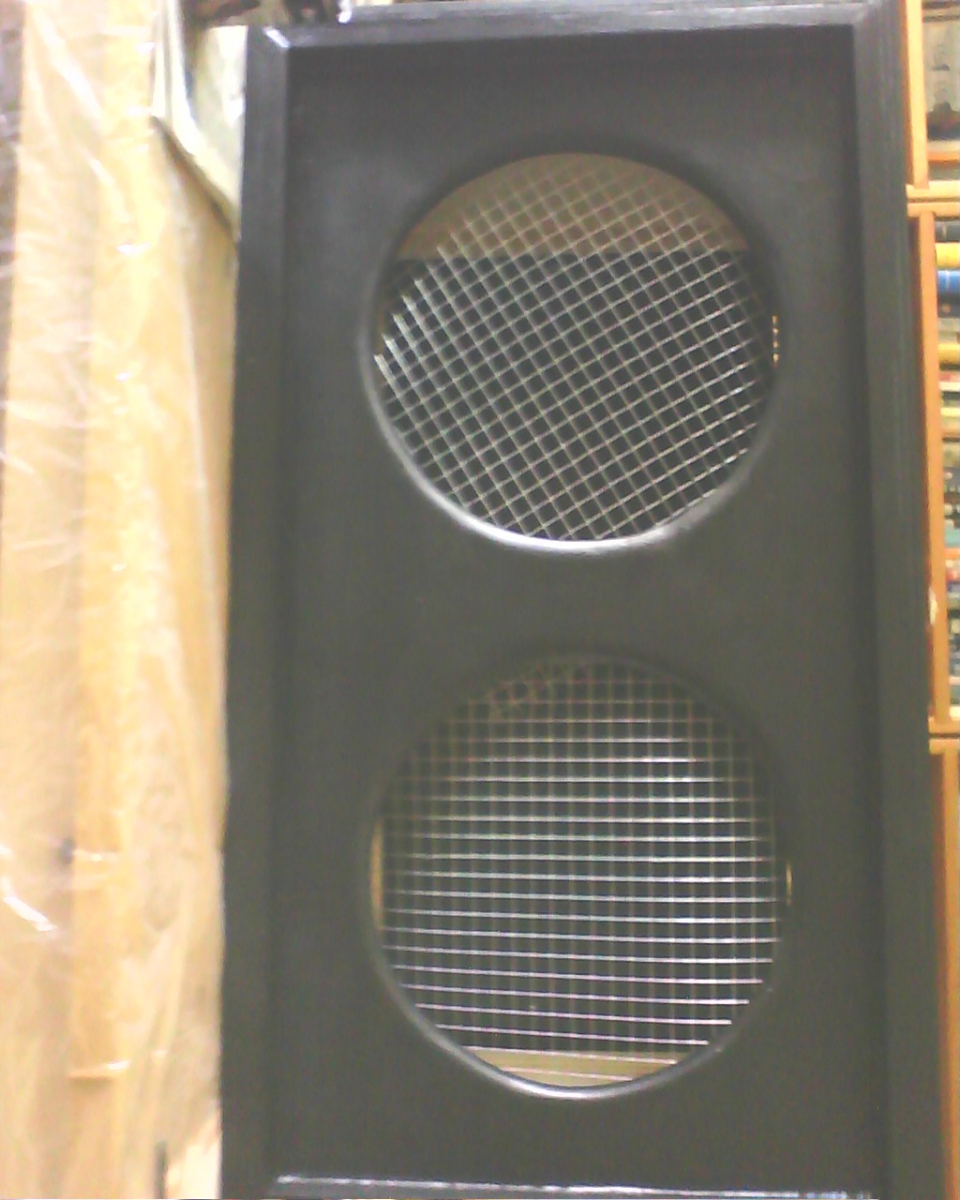

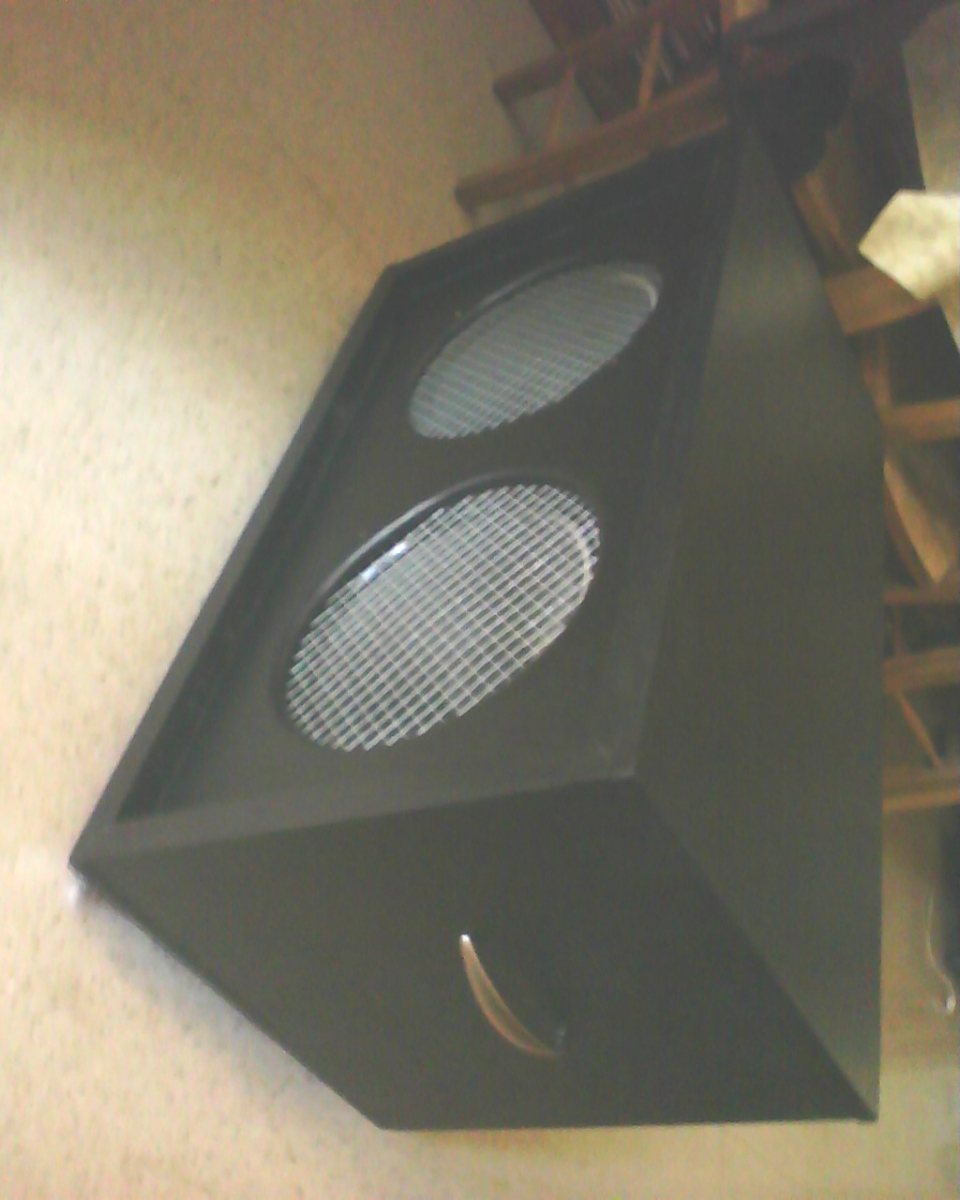

Aqui una con la malla metalica presentada.

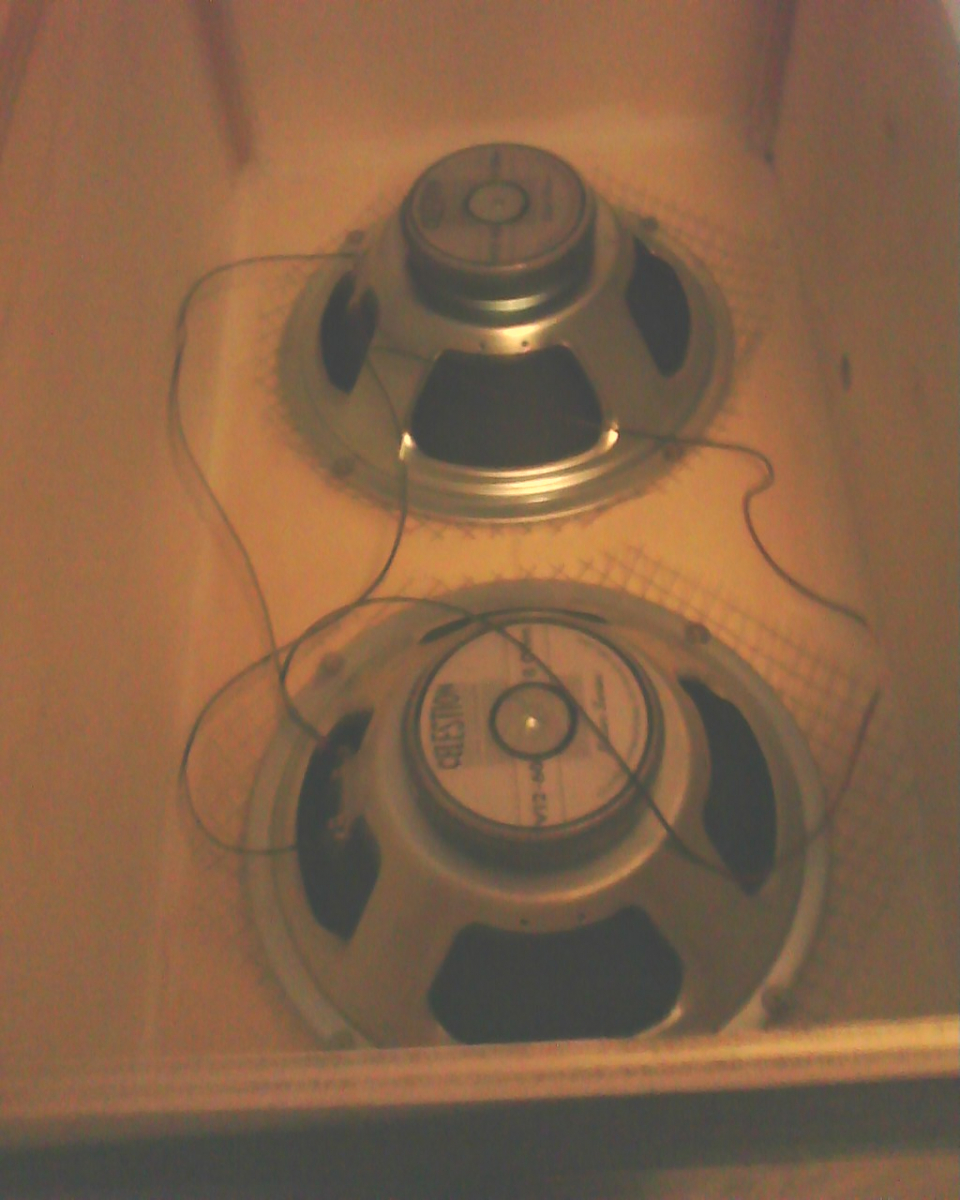

luego, solo poner los conos, soldarlos en paralelo (el mas con el mas, y el menos con el menos), y dar los ultimos detalles (asas, ruedas ...).




Y tras todo esto, el POLIMETRO! dice... 4.3 ohmios! los polimetros, no acaban de ser fieles, ya que ellos tambien tienen su propia resistencia, que es de unos... 8 megaOmhios, OUCH! me doy por satisfecho. a ver cuando puedo grabar algo en ella, porque suena de miedorrrr! :aplausos:

espero que esto ayude a alguien que tenga un proyecto en mente, y dude sobre algun aspecto. si quedan dudas, solo decid! :brindis: hasta otra!

http://www.myspace.com/naretmetal

Subir
2
#2 por Metillico el 29/05/2009
Bueno, bueno, no me llores tanto, que otros no tenemos ni caladora ni sargentos.:oops::risa:

Oye, que buen trabajo.:ok:

Has hecho una 2x12 con los mínimos gastos.

Y lo que importa es que funcione.

Si más adelante decides maquearla con tolex, o rejilla y demás, pues siempre estás a tiempo.

Te podemos dar enlaces a tiendas que venden este tipo de material.

Y sino más barato (y no tan duro) te pillas en una tienda de telas un pedazo de skay.;)

Por cierto, también puedes valorar en un momento dado el ponerle dentro de la tapa trasera algo de espuma a ver como resulta en el sonido.:saludo:
Subir
#3 por David el 29/05/2009
La Black Demon de Demolitiontatoo :diablo:

Muy buena;)

Por cierto, que cola has usado para el proyecto? O pregunta para todos en general, Que cola es mejor para estos proyectos? Titebond? Cola blanca normal? Otra?

:saludo:
Subir
#4 por brufff el 29/05/2009
juer que tio! po zi es la black pero en barato. y con las medidas redondeadas, o sea, donde él dijo 47, yo 50, menos unos milimetros que le lijé.

para estos trabajos en general, no se, pero yo he usado cola blanca, una buena, y me aguanta perfectamente. ademas, no he puesto ni un tubillon, no ha hecho falta.

una pregunta, la espuma que dice metillico, se como es, pero no se exactamente cual es. alguien podria darme mas referencias acerca de ella? es que tengo la duda de si vale la espuma de acolchar muebles.

http://www.myspace.com/naretmetal

Subir
--244937--
#5 por --244937-- el 29/05/2009
Muy buen documento para los que andamos escasos de presupuesto y de herramientas...!! Esperamos esas muestras de sonido...!! Saludos y +1...!!
Subir
--172591--
#6 por --172591-- el 29/05/2009
Wow, menudo trabajo, debe de sonar bien.;)
Subir
#7 por Metillico el 29/05/2009
brufff escribió:
una pregunta, la espuma que dice metillico, se como es, pero no se exactamente cual es. alguien podria darme mas referencias acerca de ella? es que tengo la duda de si vale la espuma de acolchar muebles.


Ahí un ejemplo:Monacor España S.A.

:saludo:
Subir
#8 por David el 29/05/2009
brufff escribió:
juer que tio! po zi es la black pero en barato. y con las medidas redondeadas, o sea, donde él dijo 47, yo 50, menos unos milimetros que le lijé.

para estos trabajos en general, no se, pero yo he usado cola blanca, una buena, y me aguanta perfectamente. ademas, no he puesto ni un tubillon, no ha hecho falta.

una pregunta, la espuma que dice metillico, se como es, pero no se exactamente cual es. alguien podria darme mas referencias acerca de ella? es que tengo la duda de si vale la espuma de acolchar muebles.


Es que las pantallas de la pagina de Demo me las tengo bien estudiadas. Por que sera :disimulo:

La tela esa en cuestion tambien anda por banzai que yo recuerde.......

:saludo:
Subir
#9 por brufff el 31/05/2009
Vaya! Muchisisisisisimas gracias por la informacion! a ver cuando puedo subir un post de "modificando pantalla de 2x12, economicamente" jeje :ok:

http://www.myspace.com/naretmetal

Subir
#10 por brufff el 04/08/2009
Una cosa queria decir acerca de la pantalla. Suena genial, pero a veces pierde el sonido unas decimas de segundo. Debe ser que el cable usado no es lo suficientemente grueso. le voy a cambiar todo el cableado interios y ya os dire si fue eso. asi, si alguien hace otra, ya sabe lo que no tiene que hacer.

http://www.myspace.com/naretmetal

Subir
#11 por javinatas el 04/08/2009
Tronco, me parece cojonudo tu trabajo, pero que quieres que te diga, yo por 189 euros me he pillado una harley benton con 2 celestion vintage 30 que suena que te mueres y sin trabajo alguno, que para ciertas personas entre las que me encuentro, el tiempo libre que tenemos, que es bien poco, vale mucho más dinero de lo que parece.

Un saludo.:ok:
Subir
#12 por cristianmesa el 10/08/2009
ya he querido comprarme un gabinete 2 x 10" para mi mesa boogie... pues algunos de los que ahi no me gustan sus bocinas ... estudiare bien el caso y comprare las bocinas a mi gusto....y me contruire mi propio gabinete .. va gracias por los datos ya tenia una idea de todo pero con tu muestra quede mas seguro que si puedo hacerme un gabinete excelente y a mi sonido personal
Subir
