consulta sobre switch 3 pasos en pastillas GFS

#1 por lewis el 05/06/2013

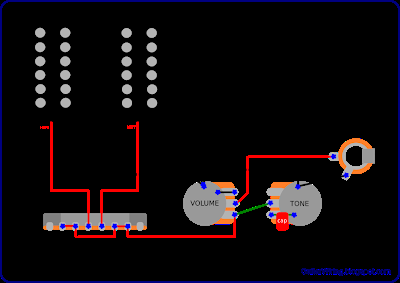

Hola, tengo una consulta para los entendidos (y no tantos como yo) acerca del diagrama o mas bien del layout correcto, compre dos pastillas humbuckers GFS, en concreto el modelo crunchy pat (por cierto muy buen sonido) para una guitarra Ibanez RG321 las cuales cambie y empece a usar con el selector que traia la guitarra, uno de 5 pasos, el caso es que compre uno de tres pasos, lo cambie siguiendo este diagrama:

y el problema radica en que no he podido hacer que se escuche la guitarra en la posicion de enmedio, se escuchan bien las posiciones de las orillas, pero en la de en medio solo se escucha ruido, no se escuchan las cuerdas, ya revise las conexiones y estan bien soldadas, uni y encinte los cables rojo y blanco de cada pastilla (el tape off) ¿es el diagrama correcto o no he revisado bien? el switch es como siguiente:
muchas gracias por la ayuda, un saludo...
Subir
#2 por lewis el 07/06/2013
bueno, despues de probar con diagramas diferentes, por fin di con uno que funciono, concluyo el tema para dejarlo por si alguien tubiera el mismo problema, menciono que despues de investigar un poco di que el selector que compre (como el de la imagen anterior) no es de la misma configuración que como mostrara el diagrama tambien posteado, acontinuación di con la comparacion:

3way_lever_switch_cross_refrence

entonces hice la conexion de acuerdo al esquema y ¡tampoco funciono!, pero como decia, despues de probar otras opciones di con el correcto que es el siguiente:


que por cierto esta sacado de la siguiente web: http://guitarwiring.blogspot.mx/
ojala le sirva a alguien la info, saludos...
Subir
#3 por CF_Hurtado el 07/06/2013
¿En donde compraste las pastillas?
Subir
#4 por lewis el 09/06/2013
#3 Las compre directamente a la pagina www.guitarfetish.com no son caras y el sonido mejora muchisimo. Saludos...
Subir
