Construyendo a QUECO y QUECA

#253 por luis67 el 29/08/2014
X-gus, fallo mío,... Tendría ya que haber explicado mi intención con el cuerpo de QUECA... Pero voy poniendo fotos y se me va la olla.

Vamos, de echo, ayer tarde empecé a currarlo...

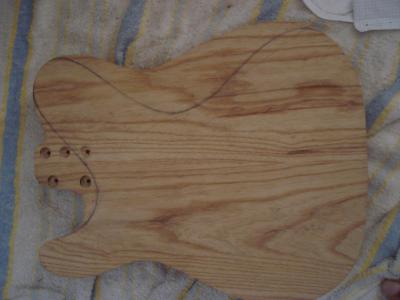

La foto en la que ves la forma dibujada... esa es la silueta que pretendo hacer en la espalda del cuerpo. El mástil irá atornillado con 5 tornillos en bushings, y mi idea es reducir un poco la parte de atrás del socket, pensando que los últimos trastes sean accesibles.

La parte delantera irá tradicional, ... Plana ... No sé si reduciré un poco la zona de apoyar el brazo, dando forma de la strato y pretendo que el hueco de la zona del cutaway sea adaptada para también facilitar tocar ls trastes últimos.

Quiero dar poliuretano mate o satinado para el mástil y el cuerpo, poliuretano brillante transparente. Las vetas las oscureceré y oscureceré un poco el color del fresno,... Miel o castaño.

Los herrajes y tal, irán en cromado. Dos pastillas humbucker y dos potenciometros cromados, push-Pull. La idea es seleccionar las pastillas serie o paralelo independiente una de otra.

En un principio iba a convertir con los push-Pull las pastillas de doble a single-coil, pero parece ser que en modo paralelo, tiene sonido single pero eliminando el ruido.

Peaso de rollo que os he colao...!!!!! :hola:
Subir
#254 por luis67 el 29/08/2014

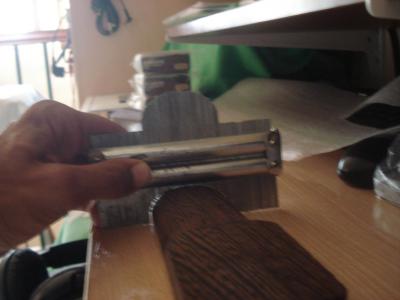

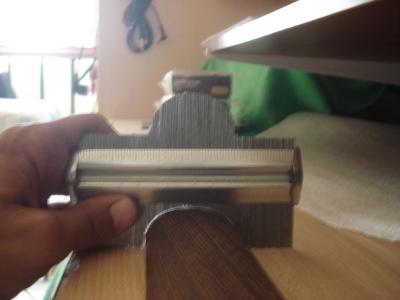

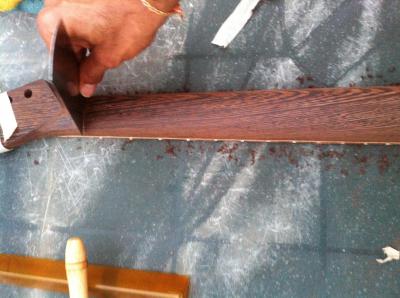

Os muestro el trabajo final del radio del mástil...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#255 por luis67 el 29/08/2014
...y ya le "metemos mano" de verdad al cuerpo,...

primero redondendo los bordes,...
Archivos adjuntos:
BBCode:
Subir
#256 por luis67 el 29/08/2014

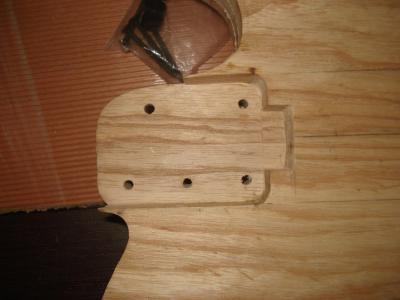

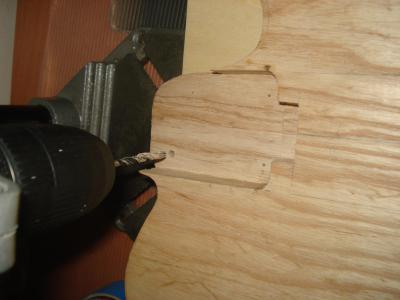

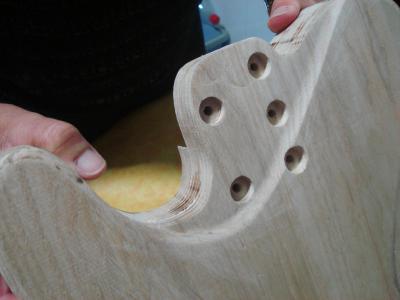

Disculpad,... lo primero eran los taladros de los bushings...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#257 por luis67 el 29/08/2014

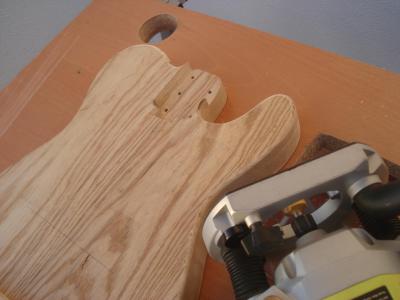

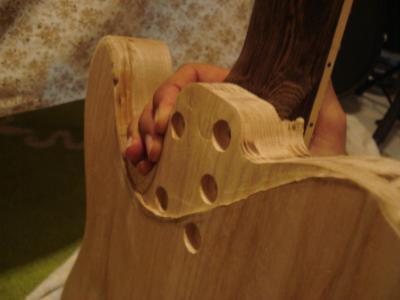

Y comienzo a dar forma a la espalda del cuerpo, este trabajo es de esta misma tarde,...

reduje usando la fresadora y el resto lo voy haciendo con limas y sobre todo lijas,

en la última foto podeis ver que ya va quedando la cosa mejor,... aún falta tela,...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#258 por luis67 el 29/08/2014
Comentaros que no he podido hincarle el diente al mástil y atornillarlo porque estoy esperando tornillos de 42 mms. ya que los normales son de 45 mms.

Si os fijais, le como casi 5 mms al socket, el diapasón es de 7 mms. y hay que contar que el tornillo se incrusta en la madera con el bushing; si no tengo cuidado, podría colar tornillos en el diapasón y podría ocurrir una catástrofe.

...Mejor esperar los tornillitos más pequeños y mientras hacer otras cosas. ¿no creeis?

Un saludo para todos y gracias por estar.
Subir
#259 por dr_cinicvs el 29/08/2014
el sistema de anclaje está inspirado en la Thor de Demolitiontatoo?

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#260 por spidey12 el 30/08/2014
Muy bien luis67, hay que tener paciencia que una cagada por las prisas luego cuesta mucho repararlo.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
#261 por luis67 el 30/08/2014
#259

Ostia Dr.!!! un +1 para ti. :hola:

Me has dejao flipao. Tengo una lista de fotos en el iPad de telecaster sacadas de guitarristas.info y de Google . ... Buscando cuerpos que tuvieran líneas, para sacar ideas y uno de ellos, efectivamente es la Thor. Es más, el bushing de en medio está decidido por esa foto.

No tenía ni idea, pero la has cazado al vuelo.
Subir
#262 por luis67 el 30/08/2014
#260

Gracias Spidey!!!
Subir
#263 por spidey12 el 30/08/2014
Gracias a ti, por mostrar tu trabajo y explicarlo paso a paso.

Más información en:
http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/foro/proyectos/273-les-paul-59

http://www.tokaaguitars.com

Subir
1
#264 por dr_cinicvs el 30/08/2014
soy fan de demolition y ya me gustaría tener la decima parte de su habilidad, el post de la thor lo segui al dia y acostumbro a buscar patrones
