construyamos un tubescreamer 808

#49 por phakkito el 08/05/2009
bueno pantxo... prueba superada...;) :D

meterlo en la cajita es jodido si, pero hay que planificar un poco antes, tenerlo en cuenta.

Como ejemplo, con otra disposicion de jacks de entrada y salida os pongo la foto del mio.


Planificando



Sirva como ejemplo para alguno que lo ande montando

un saludo

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#50 por halo el 08/05/2009
yo ya empece con la pcb:D:D:D:D:D
Subir
#51 por alexxx el 10/05/2009
Chavales, decir que ya he pedido los componentes a banzai, al final me ha salido un poco más caro de lo que esperaba (20 pavos por el envío!! spongo que al haber pedido el soldador y el multímetro, el paquete es más grande y te lo cobran más caro, evidentemente....)

Pero bueno, lo importante es que dentro de poco podré empezar a hacerme mir pedalitos!!! :D :D

El único fallo es que se me olvidó pedir para hacer las PCB´s, pero bueno, eso se puede encontrar fácilmente por madrid...

Un saludo y ya os iré contando

:saludo:

Recuerda que las manos se lavan antes, no después de tocartela

Subir
#52 por halo el 10/05/2009
ostias, cundo poner la forma de envío que hay que poner que esta en alemán y no me entero. :D :D
Subir
#53 por David el 10/05/2009
Si vas a pedir un pedal, seguramente la forma de envio mejor sea o deutsche post o DHL express que son las mas baratas.

A partir de cierta cantidad o peso, creo que solo se podia DHL express como minimo.

En todo caso, los modos de envio que salen en aleman, los que no tienen gastos de envio, son solo para alemania, asi que o DHL o deutsche post:ok:.

:saludo:
Subir
#54 por halo el 11/05/2009
ok, gracias :D
Subir
#55 por rublalup el 13/05/2009

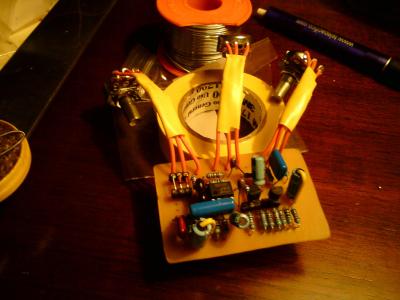

anoche termine de "alimentar" la placa....

ya puse potenciometros y todos los componentes......esta noche hago las conexiones al dpdt, el millenium y a tocar!!!!

saludos amigos...cualquier duda estaremos atentos.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

Mi banda:

https://www.facebook.com/Sr.MiyagiRock

https://www.youtube.com/channel/UCwNNVGhy12Ouh3VeQZS7ACg

Subir
#56 por alexxx el 14/05/2009
Mi forma de envío es por DHL, no me dejaba elegir otra.

Rublalup, por qué hiciste un millenium y no pusiste un 3pdt?? :roll:

Ahora me acuerdo del comentario ese de "estoy esperando a la cartera con el soldador en la mano..." :risa:
:brindis:

Recuerda que las manos se lavan antes, no después de tocartela

Subir
#57 por halo el 15/05/2009
cuanto tardaron en llegaros?
Subir
#58 por rublalup el 15/05/2009
Alexx hice el millnium por ahorrar $$$$ (se ahorran como U$6).... pero la verdad el trabajo y cableado adicional no lo compensa.

para los proximos proyectos me voy con el 3dpt.

anoche me termine de hacer (con los componentes externos de un big muff que nunca funciono muy bien) una caja para probar pedales...

conecte el ts808 y el sonido era espectacular...de verdad me quede aterrado de lo bien que sonaba...overdrive redondo y calido, super versatil con el control de tono (en 0 es super bluesero y en 10 es casi una distorsion metalera), con el od y level a 10 no mete nada de ruido (el ruido se va metiendo al pasar el tono de 6 o 7 ??? :P)....en fin espectacular

PEEEERO: al cabo de unos minutos el pedal empezo con el mismo problema del big muff....el sonido se empieza a entrecortar, a veces suena de seguido pero se oye SUUUPER comprimido (y casi como fuera de fase)...

es raro porque le cambie el switch a uno de buena calidad tipo palanca on/on y el resto son solo los jacks que supongo no deben hacer este tipo de problemas...el pedal en bypass no tiene ningun problema....

cual sera el problema?

Mi banda:

https://www.facebook.com/Sr.MiyagiRock

https://www.youtube.com/channel/UCwNNVGhy12Ouh3VeQZS7ACg

Subir
#59 por Metillico el 15/05/2009
rublalup escribió:
Alexx hice el millnium por ahorrar $$$$ (se ahorran como U$6).... pero la verdad el trabajo y cableado adicional no lo compensa.

para los proximos proyectos me voy con el 3dpt.

anoche me termine de hacer (con los componentes externos de un big muff que nunca funciono muy bien) una caja para probar pedales...

conecte el ts808 y el sonido era espectacular...de verdad me quede aterrado de lo bien que sonaba...overdrive redondo y calido, super versatil con el control de tono (en 0 es super bluesero y en 10 es casi una distorsion metalera), con el od y level a 10 no mete nada de ruido (el ruido se va metiendo al pasar el tono de 6 o 7 ??? :P)....en fin espectacular

PEEEERO: al cabo de unos minutos el pedal empezo con el mismo problema del big muff....el sonido se empieza a entrecortar, a veces suena de seguido pero se oye SUUUPER comprimido (y casi como fuera de fase)...

es raro porque le cambie el switch a uno de buena calidad tipo palanca on/on y el resto son solo los jacks que supongo no deben hacer este tipo de problemas...el pedal en bypass no tiene ningun problema....

cual sera el problema?



Pues si las conexiones de jack son las mismas del Big Muff, ahí ya tíenes muchas papeletas para encontrar el problema.;)
Subir
#60 por rublalup el 15/05/2009
pero si fueranlos jack, no se cortaria tambien la señal en bypass?

Mi banda:

https://www.facebook.com/Sr.MiyagiRock

https://www.youtube.com/channel/UCwNNVGhy12Ouh3VeQZS7ACg

Subir
