Construir un 3dpt MADE IN PERÚ

#1 por godsavemetal el 13/09/2010

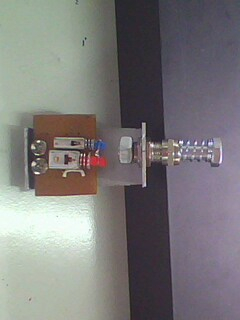

en este pequeño instructivo voy a explicar como hacer un 3dpt footswitch; a mano; es solo para los manitas o DIY'er de puro coraje que no deseen pagar hasta $25 gringos por uno de esos; este footswitch lo venden en china por 1,1 dollar gringo a partir de 50 unidades!!! si lo compran al por mayor sale hasta 1 dollar gringo!!! y lo venden a $25!!! es una estafa!!!! para el que no desee ser estafado o ta misio; un poco de chamba algo de ingenio y yá; acabo de hacerme 10 en un fin de semana y ya tan puesto en algunos de mis pedalillos y funciona de maravillas TRUE BYPASS REAL!!!! hecho a mano; aquí la foto del producto terminado; de frente:

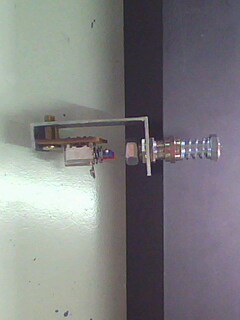

De perfil:

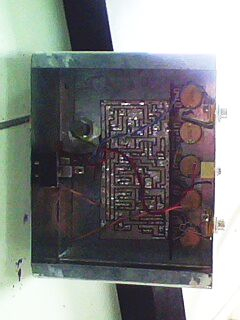

¿les intereza como se hace? aquí puesto en un FX-86 DESTROY METAL:
Subir
2
#2 por Dr.Maligno Tech el 14/09/2010
asi asi, palicos y cañicas, pura esencia diy, ya te debo+2

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#3 por godsavemetal el 14/09/2010
rasta_maleek escribió:
asi asi, palicos y cañicas, pura esencia diy, ya te debo+2


esto fué fruto de un sueño; la idea se me ocurrió cuando ví los dpt simples como ya había fabricado es sistema reductor de presión (así es funciona mi sistema!!!) pal footswitch lo que faltaba era refinar más el interruptor y com 2dpt + 1dpt = 3dpt es simple aritmética !!!! salió el 3dpt MADE IN PERÚ pura escencia DIY´er el que quiera más detalles lo publico pa todos!!! y que lo disfruteis!!!!!!!!!!
Aquí fotos del engendrito, desguezado de las partes, los ángulos sacados de un tubo rectangular:
Todos los componentes del artilugio:
El interruptor rojo es el 2dpt (tiene 6 patitas) y el azul es el dpt simple (tiene 3 patitas) sumados las patitas de los dos se tiene las 9 patitas de un 3dpt!!!! qué les parece? puro DIY´er!!!!!!
Subir
Baneado
#4 por mckeiton el 15/09/2010
muy bueno , pero vistos precios y el tiempo que me ocupa, en casa me sale mas a cuenta pagar 5 euros por un 3dpt. y olvidarme. pero la verdad es que esta muy currao y demuestra mucho ingenio.
---------------------------------
http://www.ariston.es/esp/catalogoConsulta.aspx?TextBuscar=dpdt
jajajaj barato barato !!!!!
Subir
#5 por godsavemetal el 15/09/2010
Mckeiton escribió:
muy bueno , pero vistos precios y el tiempo que me ocupa, en casa me sale mas a cuenta pagar 5 euros por un 3dpt. y olvidarme. pero la verdad es que esta muy currao y demuestra mucho ingenio.
---------------------------------
Ariston Electronica S.A. - Productos
jajajaj barato barato !!!!!


Pagar 5 euros es una estafa eso vale 1 dollar gringo!!!! es un robo!!!!!!
Yo me hago 10 en unas horas de chamba!!!!!!
Subir
#6 por jocogoyo el 14/02/2011
GodSaveMetal escribió:
esto fué fruto de un sueño; la idea se me ocurrió cuando ví los dpt simples como ya había fabricado es sistema reductor de presión (así es funciona mi sistema!!!) pal footswitch lo que faltaba era refinar más el interruptor y com 2dpt + 1dpt = 3dpt es simple aritmética !!!! salió el 3dpt MADE IN PERÚ pura escencia DIY´er el que quiera más detalles lo publico pa todos!!! y que lo disfruteis!!!!!!!!!!
Aquí fotos del engendrito, desguezado de las partes, los ángulos sacados de un tubo rectangular:
http://files2.soniccdn.com/old/1383134c8eaa910264d.jpg
Todos los componentes del artilugio:
http://files2.soniccdn.com/old/1383134c8eaae8867f9.jpghttp://files2.soniccdn.com/old/1383134c8eab008ef6b.jpghttp://files2.soniccdn.com/old/1383134c8eab1de6caf.jpg
El interruptor rojo es el 2dpt (tiene 6 patitas) y el azul es el dpt simple (tiene 3 patitas) sumados las patitas de los dos se tiene las 9 patitas de un 3dpt!!!! qué les parece? puro DIY´er!!!!!!


Hola que tal .. me interesa mucho tu 3dpdt .. podrías dar instrucciones de como hacerlo??? en mi país también es difícil conseguir dpdt y ni hablar de los 3dpdt y si los conseguís son carisimos
Subir
#7 por godsavemetal el 15/02/2011
En el topic footswitch DIY también lo respondo a ver por partes por que son muchas fotos; las he tomado con mi WEBCAM lo mejor que pude a ver si se ven bien; ojo es solo para los manitas!!!!! es muy ingenioso!!!!!pero trabajoso pa algunos!!!!.
Primero conseguir las partes:

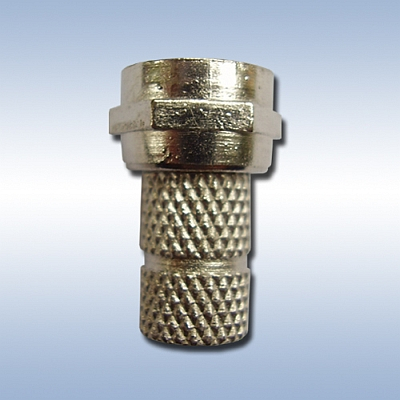

a-Capuchón pa TVcable

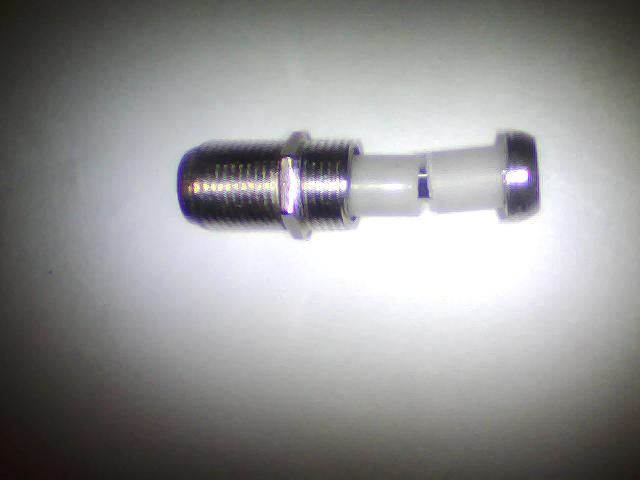

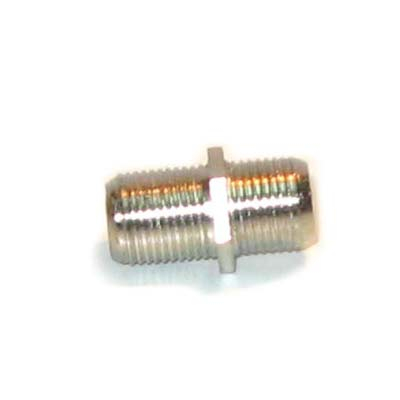

b-Unión pa TVcable:

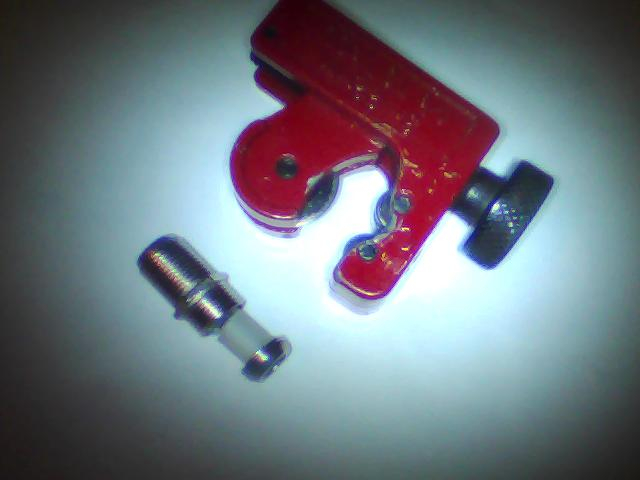

c-Cortador pa tubos mini

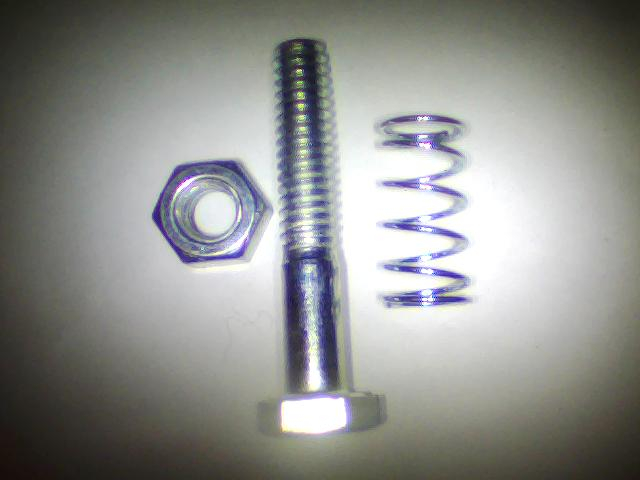

d-Perno zincado de 1/4 de espesor y 1-1/4 de largo, con tuerca y resorte también zincado

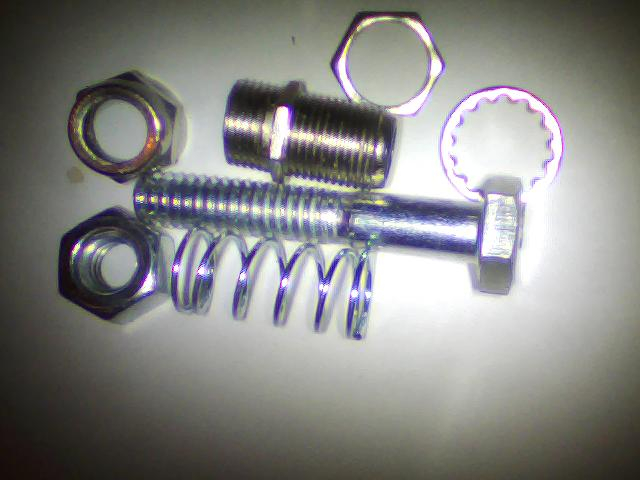

Todas las piezas juntas; el capuchón y la unión de TVcable han sido modificadas:

Si te sigue interesando respóndeme al toque y te explico como modificar el capuchón y la unión de TVcable y puedas hacer tu 3pdt como yo; estas piezas son fáciles de encontrar en cualquier país!!!! incluso en una ferretería; yo las partes de TVcable las compro en los locales ferreteros!!!!! y ahí encuentro los pernos y el resorte!!!! en mi país hay una tienda ferretera gigante llamada SODIMAC y ahí ta todo!!!
---------------------------------

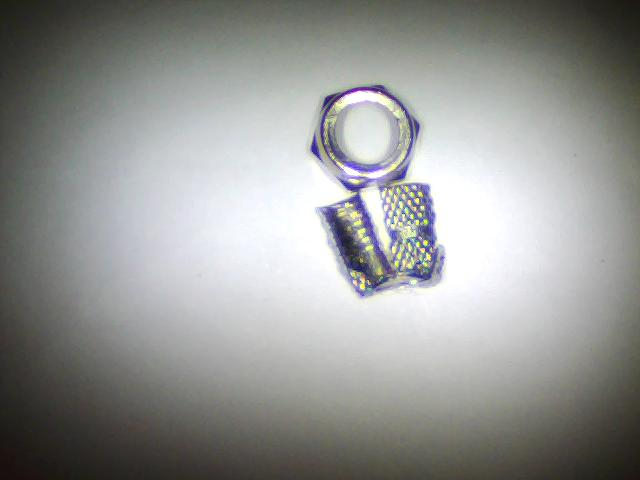

En esta segunda parte de la guía de hacer el 3dpt made in PERÚ, doy el truco de modificar los conectores TVcable; el capuchón o terminal, para quitarle parte del mismo, se pone la parte que envosina en el cable o sea la parte cilíndrica detrás del capuchón dentro de una prensa o morsa de banco y se le aprieta hasta aplastarla y queda así:
Comparado con uno completo:
otra imagen:

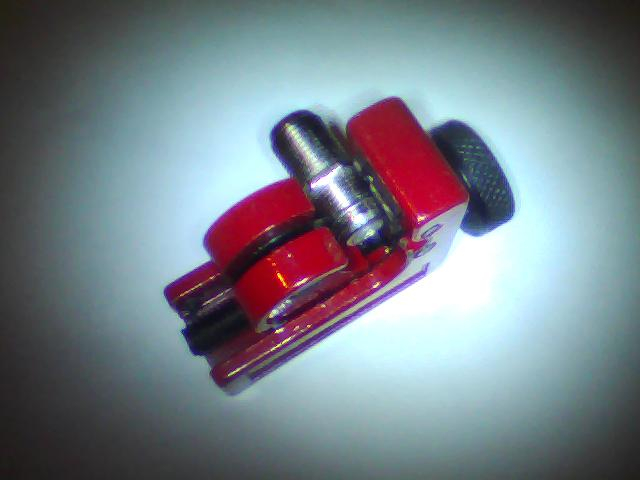

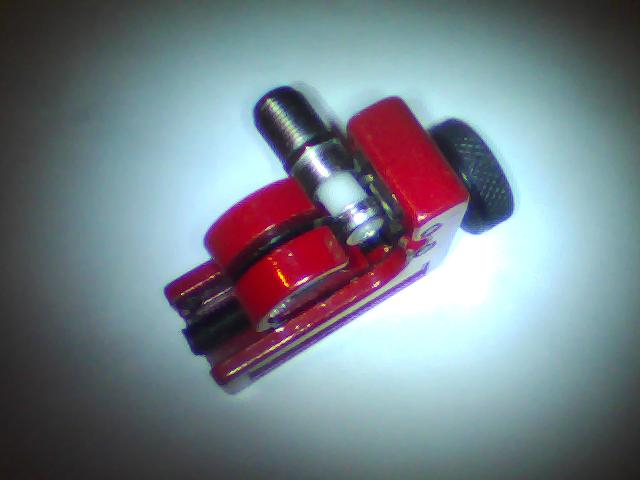

Luego para modificar la unión TVcable; esta se coloca dentro de un cortador de tubos mini y al darle la vuelta se corta el extremo:
Si no logran ver la zona cortada la separo un poco:

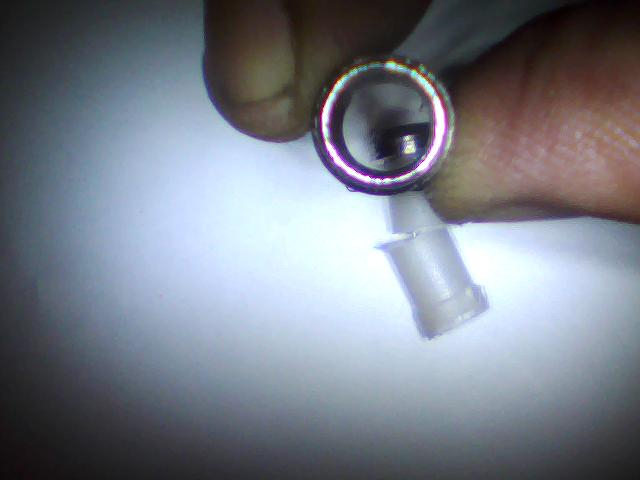

La ven??? y pongo el conector separándolo del aislante:

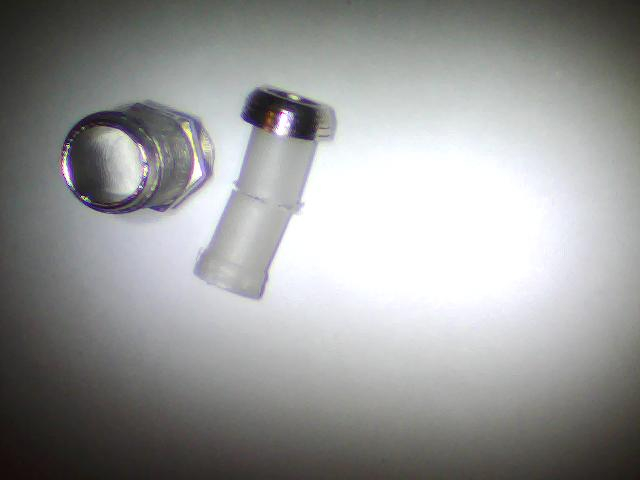

El conector solo:
Con el aislante totalmente fuera, se ve hueco el conector:
Y una imagen de la parte hueca:
y así quedan las cosas pa ser la parte móvil o FOOTSWITCH:
Alguien quiere saber más o no hay interés pa publicar la siguiente parte??????
Subir
#8 por jocogoyo el 18/02/2011
No se ve tan complicado ahora :risa: jjaja las conecciones de tv tengo .. Aca en argentina hay muchos emm digamos "colguetis" y esas piezas las encontras tiradas en las calles
Subir
#9 por godsavemetal el 18/02/2011
Tons amigo esto te sale gratis! ahora a proseguir con la siguiente parte, para el soporte utilizo perfil de aluminio; utilizaba un ángulo L como este:
Ahora trabajo con tubo rectangular y corto dos soportes como estos:
Aquí se realiza el armado, primero hacer hueco en la parte pequeña del ángulo (1") perforando agujero para la unión TVcable modificada:
Colocar la unión TVcable y sujetarla con su tuerca y arandela:
toma cercana de la sujeción:
Colocar capuchón en extremo libre:
Y queda todo esto así:
Luego meter perno con resorte y sujetalo con su tuerca:
Queda así la parte móvil:
Les gustó esta tercera parte, comenten porfa para seguir con la penúltima parte!!!! el interruptor y su PCB; con soporte de PC!!!!!
Subir
#10 por jocogoyo el 18/02/2011
Che el unico problema que tienen esos switchs es que no son muy seguros .. cualquier cosita y largan chispa seguro
Subir
#11 por godsavemetal el 18/02/2011
Bueno los switches que se interconectan si se accionan directamente con los pies se joden; si no se han dado cuenta la estructura que se ha fabricado hasta ahora es un reductor de presión!! física básica man!!! se acciona el perno con el pié; el resorte recibe la presión, este lo transmite reducida al eje; el eje presiona el switch y se cierran o abren los contactos; todo se transmite a un PCB donde entran y salen cables; in, out y fuente!!!!, aquí los switches, el rojo de 6 patitas:
el azul de 3 patitas:
Juntos ya en el impreso al lado de las muestras:
Detalle del impreso pal switch:
El anclaje con el separador de PC para el PCB pal switch:
Colocando el PCB con los switch a los separadores:
Switch terminado:
En la última parte como se accionan los switches; el PCB de los switches y un esquema de cableado que utilizo en todos mis pedales!!!!!!!! hasta ahora luego de casi tres años ni uno de mis switches han dado problema, ni la versión 2pdt ni la nueva 3pdt (casi año y medio!!!) en todos mis clientes!!!! a comentar para la última parte!!!!!!!!!!!!!!!
Subir
#12 por jocogoyo el 18/02/2011
Che quedo muy bueno ... una cosa .. acá en mi ciudad nada mas consigo los dpdt chiquititos ... y quería ponerle 2 de esos y que me queden algunos pines al pedo ... pero es necesaria la plaquita??? yo quería hacerlo directamente con los switchs sujetados de alguna manera ... ahora no tengo tiempo de experimentar ni ponerme a pensar .. hoy a la noche me voy a san clemente de vacaciones así que nos vemos amigos!!! cuando vuelva les prometo hacer mi versión made in argentina y les muestro como queda. chau y muchas gracias!
