construccion de wolly mammut, fuzz para bajo

#25 por godsavemetal el 12/05/2010
victorhoffman escribió:
Hola tengo una pregunta, porque fui a comprar los componentes deje la lista y fui al otro dia a retirarlos, y me encuentro con esto
http://i41.tinypic.com/2cgyixu.jpg
son distintos a los usados en el proyecto, son de ceramica, cuales tendria qeu pedir o sirven igual?
y las resistencias varian las qeu me dieron r 20k - 22k la de 51 -55 eso sirvirian o tengo que rtatar de conseguir los de la lista?


Nop hay problem con tus condensers yo he utilizado algo similar de MYLAR un poco planos y de tamaño pequeño como el inferior de tu foto!!!!!!!!!! :leyendo:
Subir
#26 por Dr.Maligno Tech el 12/05/2010
pero si quieres que suene igual que en el video...........

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#27 por godsavemetal el 21/05/2010
Al fin amigo rasta por ti va el segundo; ya parecen mellizos!!!!!:


Al igual que para algunos verán que es un pedalillo sencillo no lleva muchas cosas!!!!!!!!!!!! es simple pero PODEROSO!!!!!!!!!! al ser pedal de bajo es una distorción limpia esa que no te deja raspones de cola o impresión de disgusto!! mi pata que lo probó quedó enamoradodel pedal!!!!!!!!!!!!!!!! casi le da un beso!!!!!!!!!!! le tuve que obsequiar un toner en couchet si no lno lo soltaba!!!!!!!!!!! tiene un sonido adictivo para el músico metalero brutal!!!!!!!!!!!!! solo que si le subes mucho se satura y emite un chillido!!!!!! debe ser por los micros de la viola que son de mayor impedancia que un bajo!!!!!!!!!!!!!!!! ya que es un pedal solo para bajos!!!!! es increible!!!!!!!!!! no hwe modificado nada solo la separación de los potes y la ubicación del diodo LED el resto ta´igual!!!!!!!!
Aquí la del a cara:


ta echa con base de barniz para metal color blanco del más baratieri, luego de secar 24 horas doble coloración de contraste con dos capas de pintura acrílica que se diluye en agua; primero una base azul perlada; se deja secar y encima una de color aluminio brillante perlado y antes de secar se pasa una bolsa para la textura especial!!!!!!!!!!!!!!
que tal !!!!!!!!!!!!!!!!!! disfrútenlo!!!!!!!!!!!!!
Subir
#28 por victorpinto el 22/05/2010
muy bueno, yo voy a ver si mañana empieso el mio, una pregunta, para el volumen sirve un potenciometro de a10k o tiene que ser si o si un b10k porque como no desia en la foto me dieron un a, y vi que usaron un b, que dicen, aver si lo empieso
Subir
#29 por Dr.Maligno Tech el 22/05/2010
Sin problema, lo unico que cambia es el recorrido de el pote, pero funka igual.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#30 por victorpinto el 24/05/2010

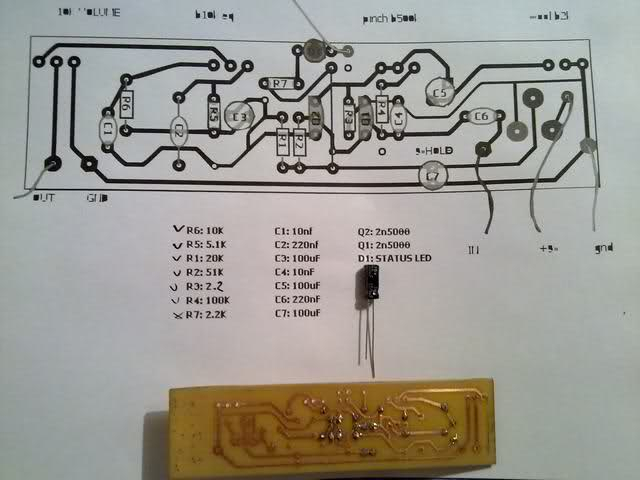

bueno, cuando voy a soldar me doy cuenta que tengo el primer Layouts echo en la placa, ya solde las recistencias y los 2n5000, sirve igual ese Layouts le tengo que puentear algun cable o algo, porque si esta supongo que tendria que andar igual, aca les dejo una foto, y otra presgunta los 100uf que tienen polaridad, van de alguna menera especia o los pongo de cualquier lado, porque no lo indica en la placa
Subir
#31 por godsavemetal el 24/05/2010
victorhoffman escribió:
bueno, cuando voy a soldar me doy cuenta que tengo el primer Layouts echo en la placa, ya solde las recistencias y los 2n5000, sirve igual ese Layouts le tengo que puentear algun cable o algo, porque si esta supongo que tendria que andar igual, aca les dejo una foto, y otra presgunta los 100uf que tienen polaridad, van de alguna menera especia o los pongo de cualquier lado, porque no lo indica en la placa
http://i46.tinypic.com/rc3u52.jpg


Hey hey ehHHHHHHHHH!!!!!!! mirá mirá el layout corregido lee algunas páginas detrás se ha publicado un nuevo layout!!!!!!! unaa resistencia no tiene un valor definodo y un condensador debe estar punto a tierra!!!!!!!! cuidado!!!!!!!! Mira este LAYOUT:1383134bfa70fda963e.gif


El condensador C2 va a tierra y el valor de la resistencia R3 es 2K2 o 2,2K (2,200 ohmios!!!!) OK no te equivoques suena rechulais!!!!!!!!!! con una viola es brutal!!!!!!!!

Ahí va mi PCB personal ya corregido de este pedalillo!!!!!!!!
Archivos adjuntos:
Subir
#32 por victorpinto el 24/05/2010

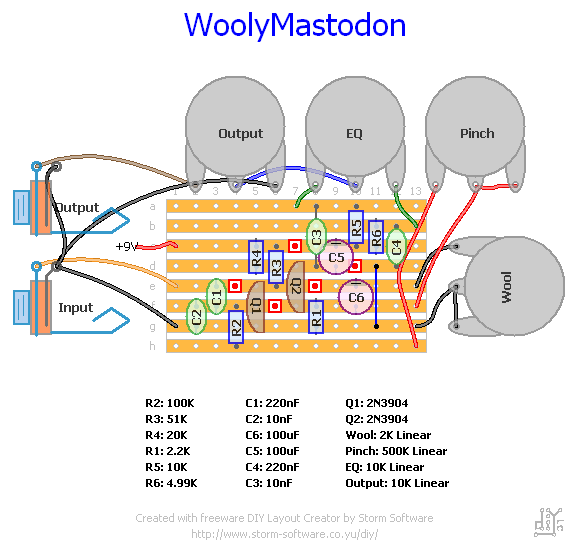

gracias, lo del C2 lo puenteo y listo no hay problema con el valor de la resistencia yo le puce una de 2.2k como la otra y ver lo de polaridad de los c3 los 100uf que esos tienen un positivo y un negativo, ya me di cuenta como ivan, lo de la parte cuadrada es positivo y la redonda negativo, me falto obserbacion, y miren este que encontre el valor de la resistencia que nosotros tenemos como valor 2 ellos usan un 4.99 y los q1 q2 son de 3904 y usan un c 100uf menos qeu nosotros
y podrias hacer un Layouts con las conexiones de las fichas in - out, pulsador y entrada de corriente, que estoy tratando de hacerlo y no me sale, este es mi primer pedal que estoy haciendo, solamente avia echo un mini rudy
Subir
#33 por Dr.Maligno Tech el 24/05/2010
victorhoffman escribió:
gracias, lo del C2 lo puenteo y listo no hay problema con el valor de la resistencia yo le puce una de 2.2k como la otra y ver lo de polaridad de los c3 los 100uf que esos tienen un positivo y un negativo, ya me di cuenta como ivan, lo de la parte cuadrada es positivo y la redonda negativo, me falto obserbacion, y miren este que encontre el valor de la resistencia que nosotros tenemos como valor 2 ellos usan un 4.99 y los q1 q2 son de 3904 y usan un c 100uf menos qeu nosotros
y podrias hacer un Layouts con las conexiones de las fichas in - out, pulsador y entrada de corriente, que estoy tratando de hacerlo y no me sale, este es mi primer pedal que estoy haciendo, solamente avia echo un mini rudy
http://i48.tinypic.com/2yy4cbl.gif


como no se que switch vas a usar te pongo los dos.
MI diseño es, y cito"EXACTAMENTE IDENTICO" AL QUE HIZO COMO 1º DISEÑO ZVEX":risa:
no os lieis, en origen traen 2n3904, pero puedes usar 2n5088(mas gain), o 2n2222(aun mas gain) pero ya esta sobrado con los 3904, ya vereis.



Y leer los post enteros, sino siempre os faltara info para los proyectos, ademas de perderos los aportes de los compañeros.
fijate en el original.
y fijate en el mio
Ahora lleva los dos condesadores Mustard Mallory de 220uf/650v en vez de los azules, suena a cañonaco.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#34 por godsavemetal el 24/05/2010
rasta_maleek escribió:
como no se que switch vas a usar te pongo los dos.
MI diseño es, y cito"EXACTAMENTE IDENTICO" AL QUE HIZO COMO 1º DISEÑO ZVEX":risa:
no os lieis, en origen traen 2n3904, pero puedes usar 2n5088(mas gain), o 2n2222(aun mas gain) pero ya esta sobrado con los 3904, ya vereis.


http://files2.soniccdn.com/old/1140704bfabc3aa3f29.jpg

http://files2.soniccdn.com/old/1140704bfabc685ad63.gif
Y leer los post enteros, sino siempre os faltara info para los proyectos, ademas de perderos los aportes de los compañeros.
fijate en el original.
http://files2.soniccdn.com/old/1140704bfabd20d94ef.jpg
y fijate en el mio
http://files2.soniccdn.com/old/1140704bfabe1b4561d.jpg
Ahora lleva los dos condesadores Mustard Mallory de 220uf/650v en vez de los azules, suena a cañonaco.


Como son esos condensers electrolite que narras???????? aumenta el punche con más voltaje de carga de los condensadores en ciernes????????
que tamaño son?????????? una fotica no taría mal!!!!!!!!!!!!!!!

Y si le pongo darlintong como el MPSA13 o 14, dará más punche con esos super condensers!!!!!!!!!
Subir
#35 por victorpinto el 26/05/2010

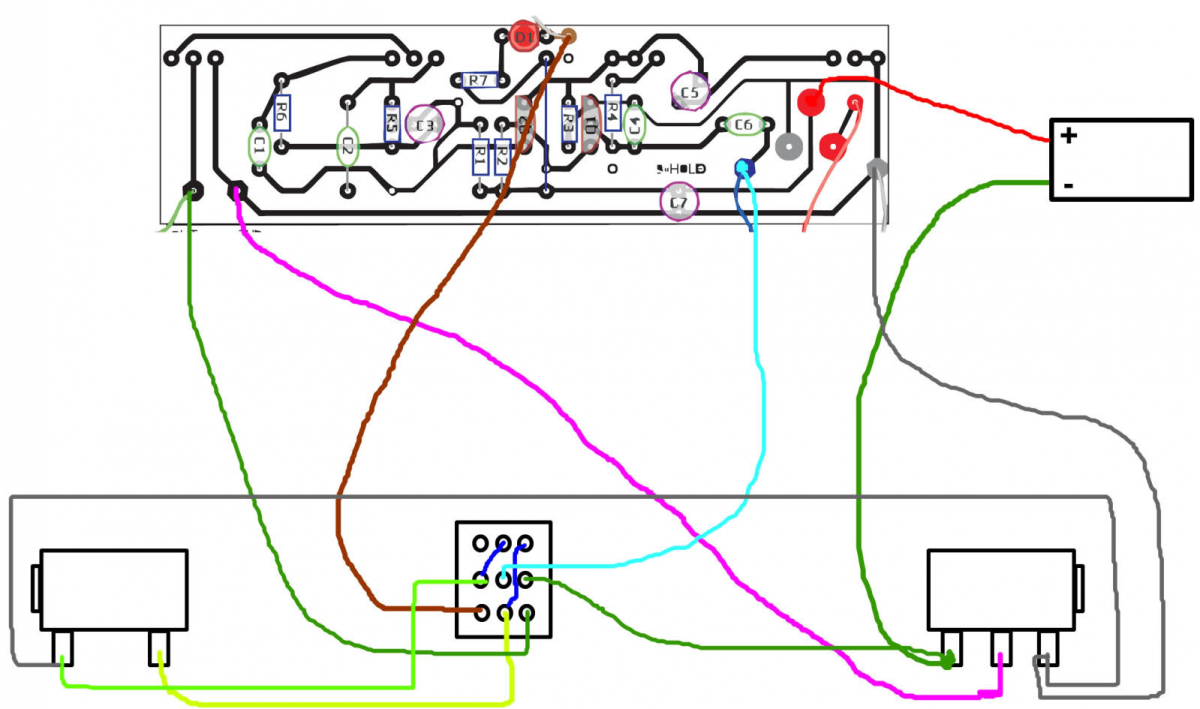

Lo he armado y no anda acate pongo un esquema de como lo conecte, las soldaduras estan bien sera de mal conectado y la luz prende bajo si saco un poco la ficha del lado estero prende mas fuerte y se escucha pero en limpio, el c2 esta puenteado abajo, no esta en el esqeuma pero el mio si
Subir
#36 por victorpinto el 28/05/2010
ya arregle el problema de la conexion, solo volvi a mirar bien los diagramas que me avian puesto y me di cuenta como iva, ya anda muy bien, muchas gracias por todo, estoy mas que conforme como suena, me falta pintar bien la cajita que tambien arme yo en la metalurgica que trabajo, y listo, lo subo para que vean como quedo, lo unico que me sarpe con eso, la hice con chapa del 12 y 1/8 es pesadita, pero copado asi se aguanta asta un elefante
Subir
