Construcción de una Telecaster Custom

  • 1
#1 por juanjo817 el 23/11/2014
A continuación colocare algunas imagenes de los materiales, algo del proceso y el resultado de uno de mis trabajos de lutheria... como dice el título, una guitarra modelo Telecaster con claras diferencias con respecto al diseño original.
Archivos adjuntos:

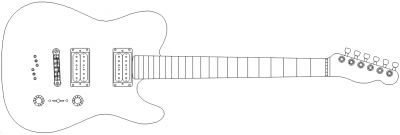

boceto diseño.png
BBCode:
Subir
#2 por juanjo817 el 23/11/2014
las principales particularidades con respecto al modelo telecaster clasico, son el puente tune o matic embutido o resseced y la configuración H/H
Subir
#3 por juanjo817 el 23/11/2014
y bueno, empezamos...
Aqui estan las piezas de caoba que formaran el cuerpo y el mastil, a diferencia del modelo clasico, el mastil sera enlocado, en lugar de atornillado.
puente Tune-o-matic
clavijas 6 en linea
y uno de mis sets favoritos de los Seymour Duncan, Hot-Rodded, que consta de un SH-4 JB para el puente y un SH-2n para el mastil


el diapason de palorosa que se ve por atras no pertenece a esta guitarra hehe
Archivos adjuntos:
BBCode:
BBCode:
Subir
#4 por juanjo817 el 23/11/2014
aqui ya tengo esta el cuerpo tomando forma, con el molde en mdf, luego con un trompo y mucha lija se le dara la forma definitiva
Archivos adjuntos:
BBCode:
BBCode:
Subir
#5 por juanjo817 el 23/11/2014
aqui estoy pegando las piezas que seran el mastil
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#6 por juanjo817 el 23/11/2014
aqui ya esta el cuerpo con la forma bien, falta pegarle el top, que ya vamos a eso...
Archivos adjuntos:
BBCode:
BBCode:
Subir
#7 por juanjo817 el 23/11/2014
Esta es la hermosa madera que usé para el top de esta telecaster, es una especie de nogal, se llama spalted walnut, tambien es la que use en el diapason, luego muestro eso...
Archivos adjuntos:
BBCode:
BBCode:
Subir
1
#8 por juanjo817 el 23/11/2014
aqui algo de planificación, y el mastil ya con la pueza de nogal pegada y un papel con la escala impresa, para ubicar mas facilmente los trastes y con presición
Archivos adjuntos:
BBCode:
BBCode:
Subir
#9 por juanjo817 el 23/11/2014
olvide tomar fotos en la parte del proceso donde pego el top y le doy forma... peeero es un procedimiendo bastante comun, pegar y luego dar forma con el trompo, aqui esta como quedo el cuerpo y el mastil, aun falta pulirlos...
Archivos adjuntos:
BBCode:
BBCode:
Subir
#10 por juanjo817 el 23/11/2014
aqui algunas fotos del mastil cno el diapason, me gusto muchoel resultado...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#11 por juanjo817 el 23/11/2014

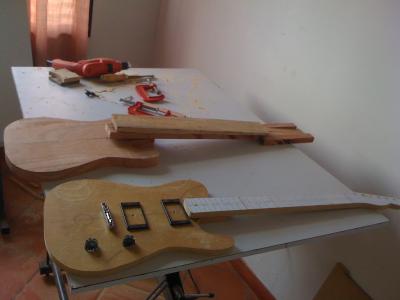

aqui un par de fotos de mastil y cuerpo con las piezas presentadas.. ya en este punto tiene muy buena pinta... :)
Archivos adjuntos:
BBCode:
BBCode:
Subir
#12 por juanjo817 el 23/11/2014
un detalle importante! el corte de la parte de atras...
Archivos adjuntos:
BBCode:
Subir
