Construcción pantalla 2x12

#1 por Saruman el 04/04/2016

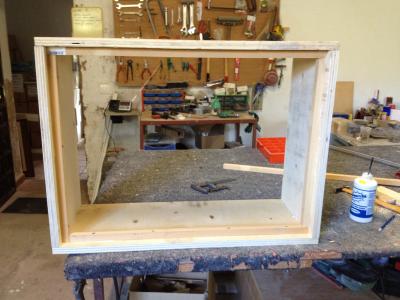

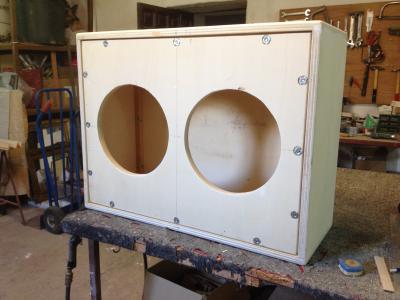

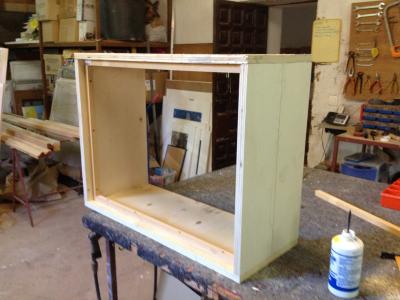

Bueno pues tenía unas maderas que me sobraban por el almacén y he decidido construirme una 2x12 ya que quiero buscarme un cabezal pronto y usarla para el mismo.

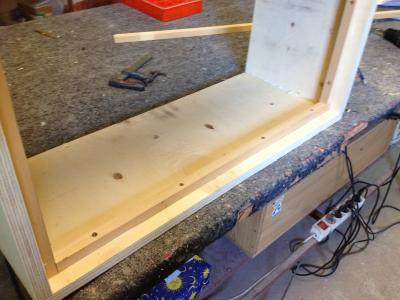

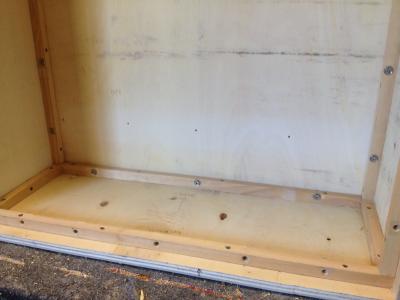

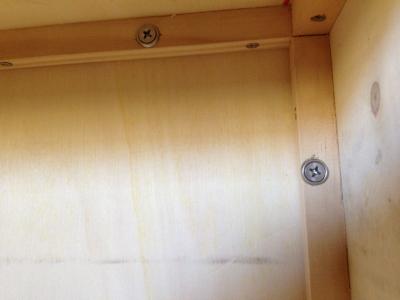

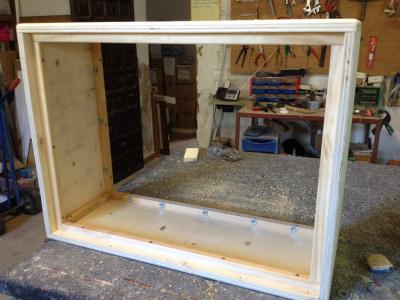

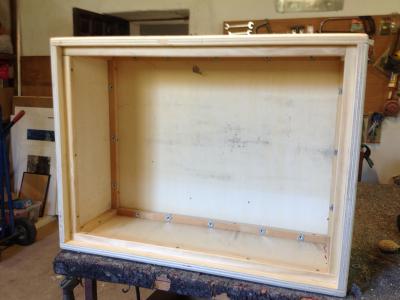

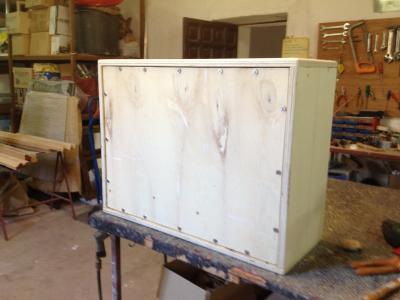

Las maderas son laminado de 25 y he usado listones de 25 para los refuerzos. Para las tapas y altavoces he usado tuercas embutibles y tornillos de acero inoxidable con arandelas avellanadas.

De momento llevo gastados unos 10 euros y no quiero gastarme mas de 50 euros en el mueble, quiero que salga económica, bonita y funcional.

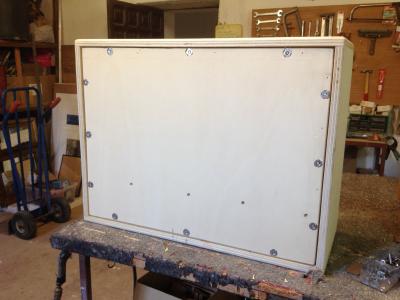

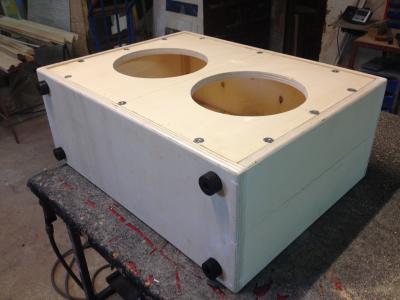

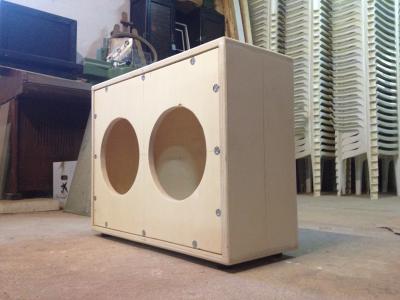

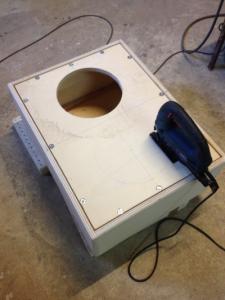

Esto es lo que llevo de momento:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#2 por Mikel Dopey el 04/04/2016
Qué bueno Saruman!! Me encantan estos hilos de proyectos de pantallas jejeje :D

Tiene buena pinta...

Has pensado ya en qué altavoces le vas a montar?

Saludos!

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#3 por Eder el 04/04/2016
Pregunta curiosa, he visto varios hilos del estilo y me asalta una duda, El cubicaje de la caja lo sacais a ojo, copiais???
Lo comento porque hasta lo que yo conozco influye bastante el tipo de altavoz que se usa en la respuesta y hay que jugar con las medidas para conseguir un buen rendimiento.
Subir
#4 por Saruman el 05/04/2016
Buena pregunta Eder, yo personalmente lo hago un poco a ojo y así voy probando distintos tamaños y distintas sonoridades (hablo de pantallas que hice anteriormente). En este caso en particular he copiado las medidas de la Marshall 1936 y aunque el frontal en la Marshall es inclinado yo lo he puesto recto, ya veremos el resultado.

Los altavoces amigo Mikel van a ser un V30 y un G12T, ya he probado antes esta combinación y me gusta mucho el resultado :okis:

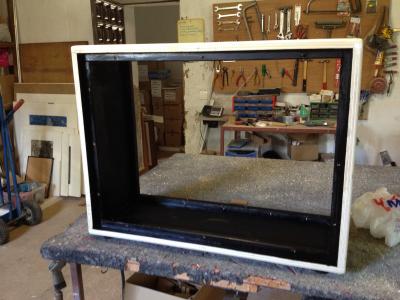

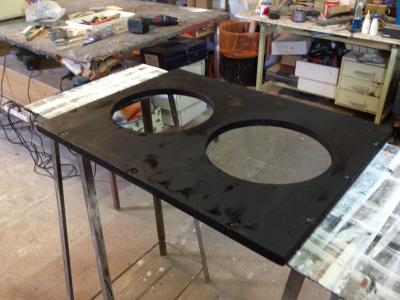

Seguimos con el proyecto (dando un poco de color interior por estética mental mas que nada ya que es cerrada!! El frontal si hay que pintarlo para que no se vea el fondo claro a través de la tela que los cubre):
Archivos adjuntos:
BBCode:
BBCode:
Subir
#5 por Saruman el 05/04/2016

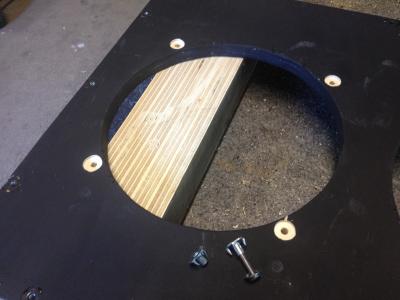

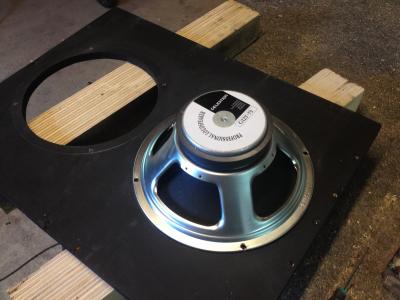

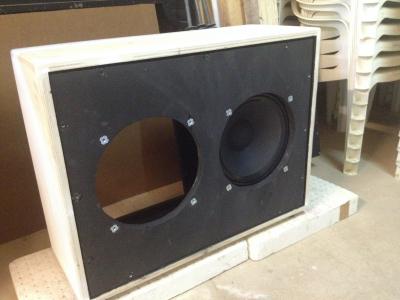

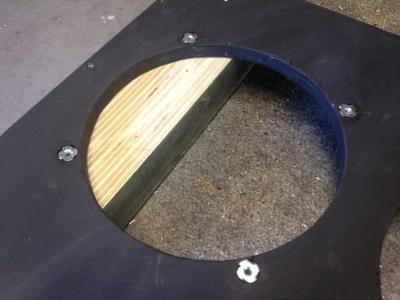

Hoy me ha llegado uno de los conos comprado a un compañero del foro y lo he presentado en el frontal para marcar los agujeros, fresar e introducir las tuercas para sujetar los altavoces.

Vamos por aquí:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#6 por Cordero Lobero el 05/04/2016
Ese atornillalo bien que es duro de domar!!
:posando:
Subir
1
#7 por Saruman el 05/04/2016
#6

Que te voy a contar a ti compañero!!! jejejejeje.....
Subir
#8 por Mikel Dopey el 06/04/2016
Ya va tomando forma jejejej :D

A ver ese acabado que le vas a dar... ;) porque ya así como está promete que va a quedar fina finísima :victoria:

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#9 por luisito el 06/04/2016
Pues tiene muy buena pinta la pantalla, una buena relación peso-tamaño-sonido para una 2 x 12.

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
#10 por Saruman el 06/04/2016
Ya veremos el resultado final, de momento estoy a la espera de recibir el V30, los accesorios, el tolex y demás para poder continuar...en cuanto tenga avances subo fotos :okis:
Subir
#11 por Mikel Dopey el 06/04/2016
Vamossss :yahoo:

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
1
#12 por Saruman el 07/04/2016

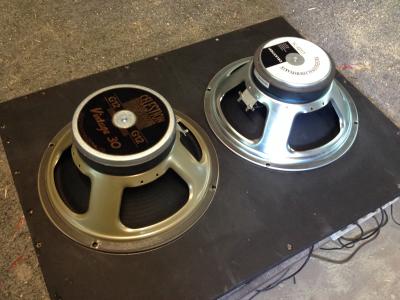

Acabo de recibir el V30 de otro compañero del foro, solo he podido presentarle a su nuevo socio de trabajo el G12T :hola:

Sigo a la espera de recibir los accesorios aunque están retenidos por falta de stock así que me temo tardarán una semana mínimo...habrá que esperar :dormido:
Archivos adjuntos:
BBCode:
Subir
