Construcción de pantalla 1x12 Texas heat

#1 por Andrés Vargas - chempi el 25/07/2015
En este hilo les voy a mostrar el proceso de construcción de una cabina 1x12.

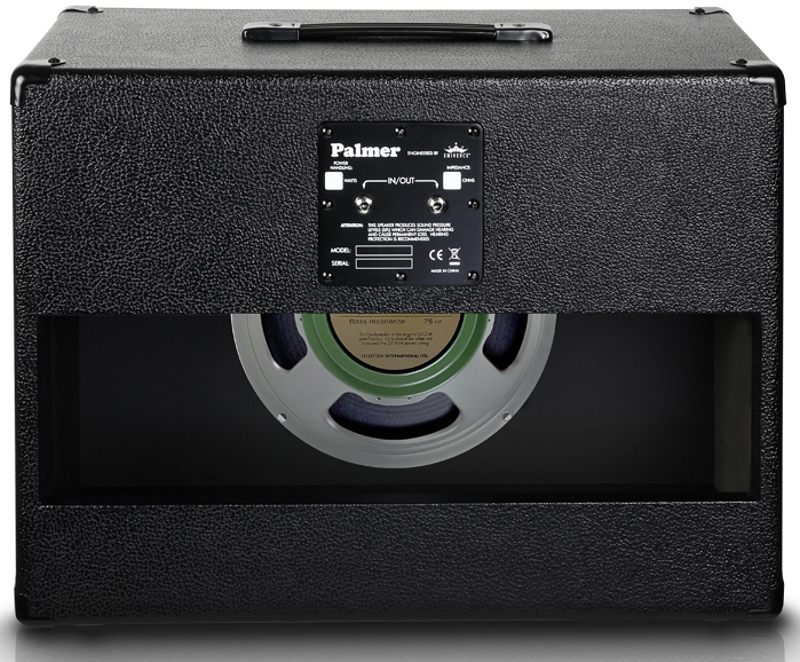

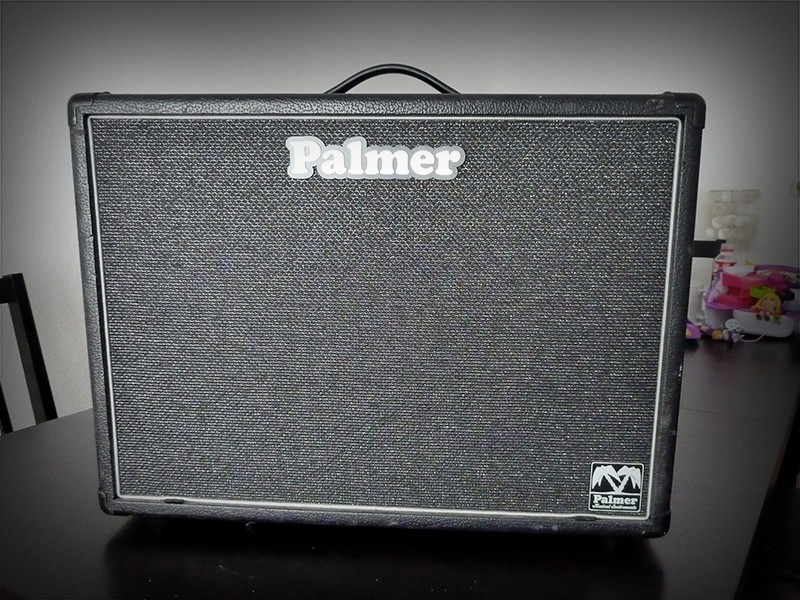

Para su elaboración me base en una cabina Palmer de dimensiones externas:

Largo 58 cm
Alto 45 cm
Profundidad 29 cm



Debido al espacio donde voy a tener la cabina, modifique 1 cm las dimensiones externas

Largo 57 cm
Alto 45 cm
Profundidad 30 cm

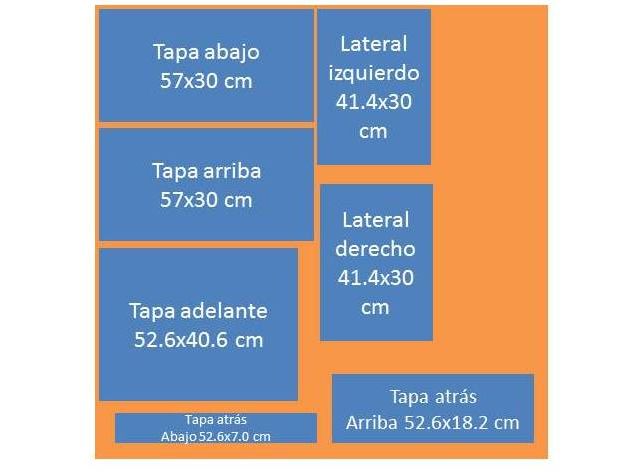

Estos son los planos

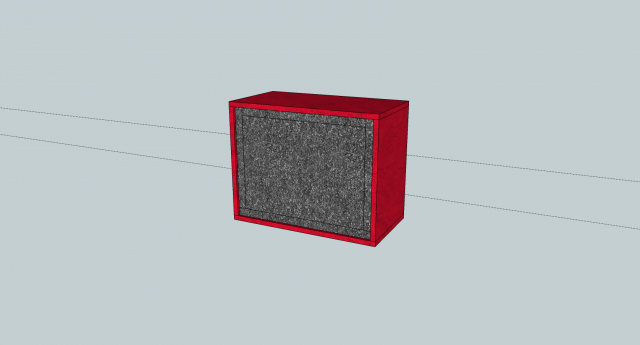

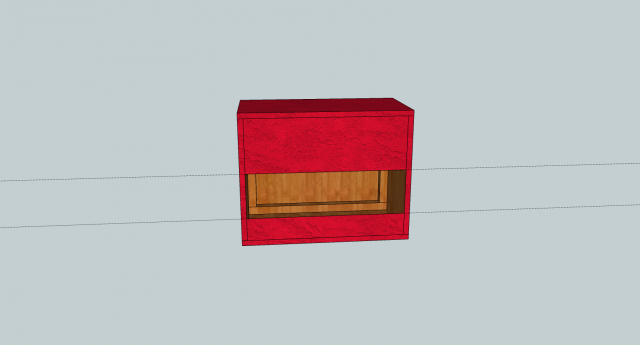

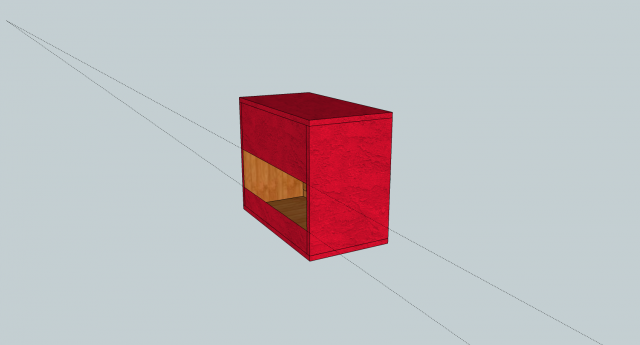

Este es el modelo en Google SketchUp




Emplee contrachapado de Okume de 18 mm para la caja y listones de pino de 3x3x3 cm para los marcos internos.

En el video que esta a continuación se muestra el proceso de construcción.



Saludos

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
1

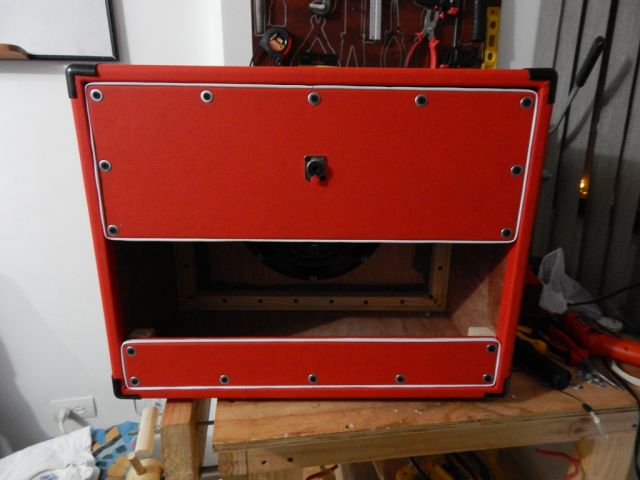

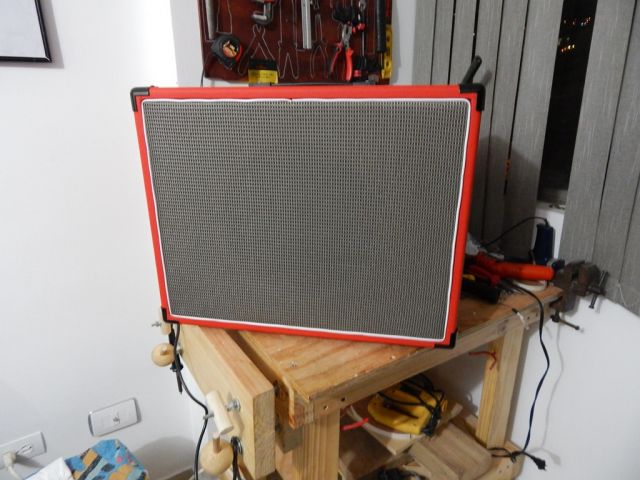

#2 por Andrés Vargas - chempi el 27/07/2015


Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#3 por Bender Stratocaster el 27/07/2015
Te ha quedado estupenda. Enhorabuena.

Fender Stratocaster American Standard 2015
PRS SE Custom 22
Fender Hot Rod Deluxe III
Laney Cub12R
Zoom G3

Subir
1
#4 por Andrés Vargas - chempi el 27/07/2015
Gracias, saludos compañero

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#5 por Andrés Vargas - chempi el 27/07/2015
Se me olvidaba mencionarlo, el parlante que lleva la pantalla es un Eminence Texas Heat de 16 Ohms.
