Construcción de una Neck through partiendo de un mástil de Stewart macdonald

#1 por jjuzquiano el 05/02/2011
Hola buenas, llevo ya un tiempo leyendo este foro de luthería, y querñia contar mi esperiencia en este apasionate mundo. Me voy introduciendo poco a poco.
Mi primera guitarra la hice a base de piezas compradas por separado y luego montadas por micuenta.
Pero para este proyecto que os voy a contar, partí de un mçastil neck thru que venden en Stew-mac. La idea era no desanimarme mucho por que construir bien un mástil es básico para que una guitarra suene correctamente.

Lo primero que hice, fue partir de las dimensiones del mástil para configurar mi guitarra. Quería que fuera cañera así que decidí, ya que el mástil es de arce y el diapasón de ébano, el cuerpo sería de aliso. Potenciando así las frecuencias agudas. Para las pastillas me decanté por unas seymour duncan black out, y el puente sería un floyd rose.
Dicho así no parece muy complicado, pero hay que tener en cuenta que el mástil es de escala 25", así que requería ajustar todas las dimensiones a esta escala (desconocida para mí, pues no tengo ninguna guitarra de referencia).

Así pues con ayuda del autocad me construí un plano para ensamblarlo todo y detectar posibles errores. Para mí esto fue realmente divertido y un reto. Una vez que todo encajaba me decidí a comprar los componentes.

Como podeís ver he intentado que la guitarra sea cómoda de tocar y accesible a los últimos trastes.365274d4d49fae0bba.jpg
---------------------------------

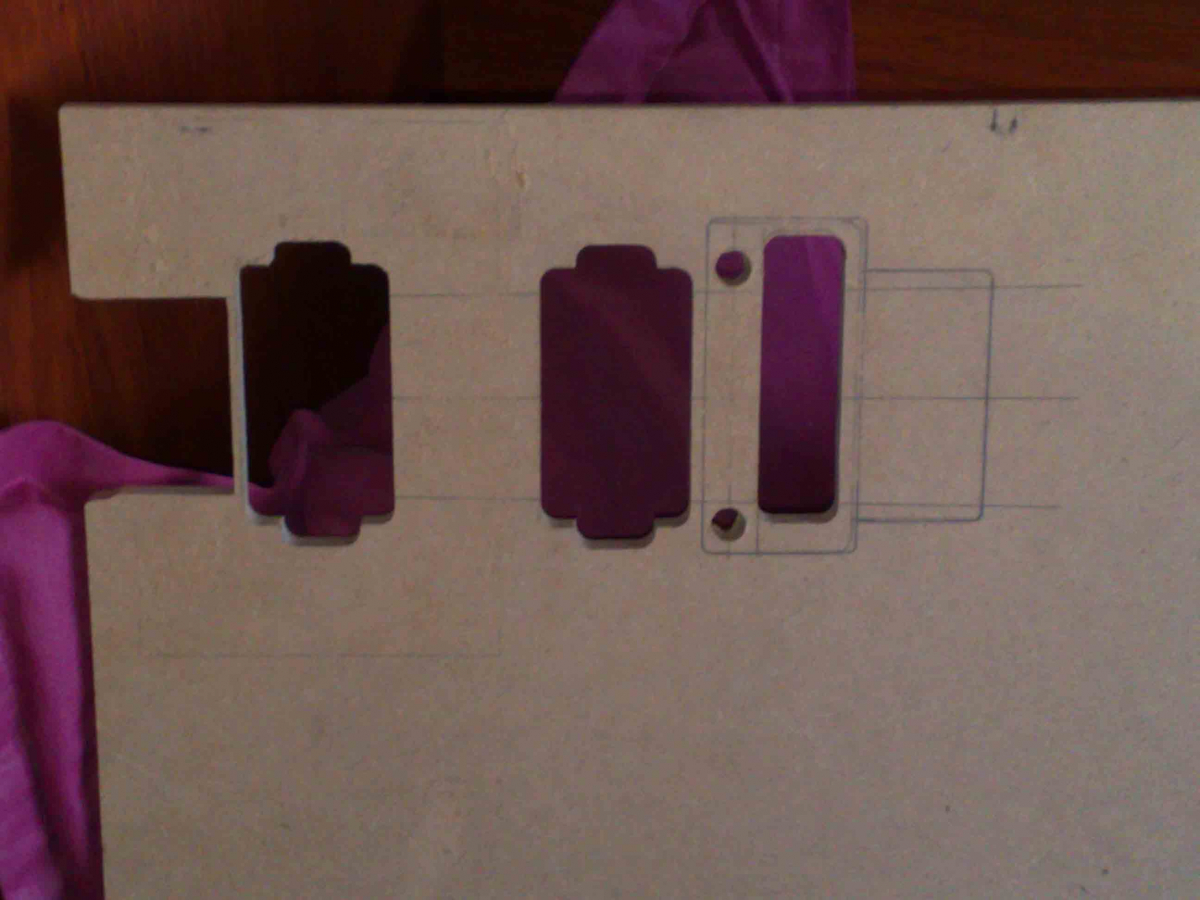

Poco a poco os iré contando todo el proceso de la creacción de esta guitarra. Como podeís ver me hice también los planos para las plantillas de la fresadora. Uno de los temas más curioso que teneís que tener en cuenta si vaís a usar un mástil así, es que el diapasón está montado y por tanto la plantilla para los huecos de las pastillas debe tener un cajeado para adaptarse al diapasón. Una imagen vale más que mil palabras.

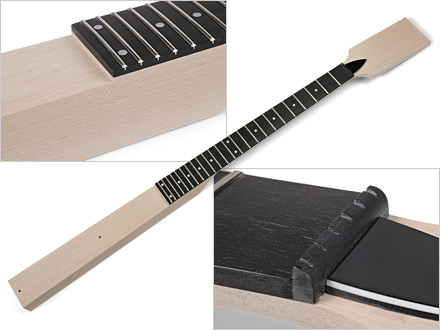

También os subo alguna foto del mástil
Subir
