Construcción de mi primera Archtop

#25 por luisito el 03/08/2016
Acabo de leerte esto en el hilo de Domo:
"Joer que buenos tu hilos, Domi... para aprender, para adoptar ideas, y para generar otras basandose uno en las tuyas... cómo se disfruta...!"

Pues aplicatelo de mi parte tocayo :)

http://www.audiocosas.es/villagarlopa/index.php/2012-01-17-18-40-44/the-cigarbox

https://www.facebook.com/pages/LCA-Guitars/1447636972177245?sk=insights

Subir
1
#26 por lugaca el 14/10/2016
#25
Tocayo, tu que me lees con buenos Ojos...! jejeje
Muchas gracias!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#27 por lugaca el 14/10/2016
Actualizo un poco el proyecto, que tengo este hilo muy abandonado...

el caso es que, tras dejar la tapa practicamente a falta de lijar bien para igualar la parte externa, antes de tallar la interna, he empezado a tallar la parte externa del fondo de arce.

Cuento el proceso, que es muy similar al de la tapa, aunque tiene sus peculiaridades...

Lo primero que hice fue aplanar totalmente la base de las dos piezas, para que no bailaran en absoluto. Para eso, garlopa al canto... esta la encontré por ebay a precio de risa... 70 eurejos, una stanley de las de hace unos añitos en un estado impecable...


Como estas piezas estaban bastante descuadradas, para dejar el canto perfectamente a 90 grados, eché mano de una ayudilla que me he agenciado:


Regruesadora-canteadora. No es la mejor del mundo, pero cumple... para regruesar va perfecta (hasta una anchura de 254mm... y para cantear, va bien, pero no deja los cantos totalmente rectos...

De hecho, tras pasar las dos partes del fondo por ella, así quedan:




Como veis, los cantos los deja totalmente a 90 grados, pero solo los extremos se tocan... es como que se come más de la zona central que del principio y el final del canto...

Así que toca ajustar las cosas a la antigua... cepillando los extremos a mano poco a poco, hasta que el centro de las piezas tambien se toque...

Para ello, como vamos a cepillar del centro hacia afuera, a los extremos, para evitar que se desquebraje la madera al llegar la cuchillla al final, con el cepillo de testas viselo antes los extremos:


y ahora si, un par de cepilladitas en un lado... otro par de cepilladitas en el otro... en ambas maderas, y probar ajustes...


Y diréis... ¿cómo estamos seguros de que mantenemos el angulo a 90 en todas las pasadas...? pues vigilando que las virutas que salen con totalmente uniformes, y del ancho de la pieza:

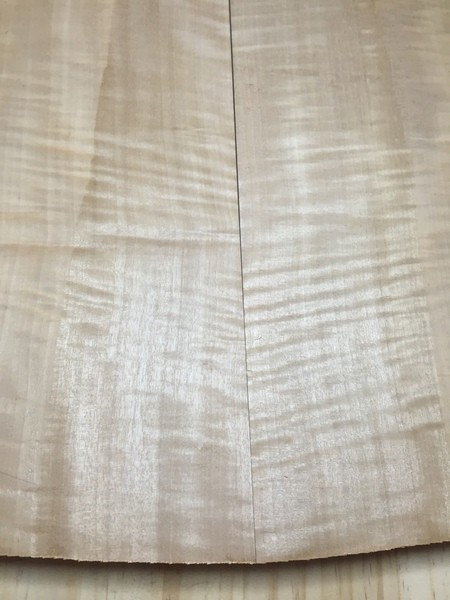

Así, tras unas pasadas, vemos como la zona central que se veía separada, se va reduciendo:


Y tras algunas pasadas más, las piezas unen totalmente sin necesidad de presión ninguna:


Y ya podemos pegar...

Preparamos los gatos y encolamos:


colocamos las piezas, y apretamos...

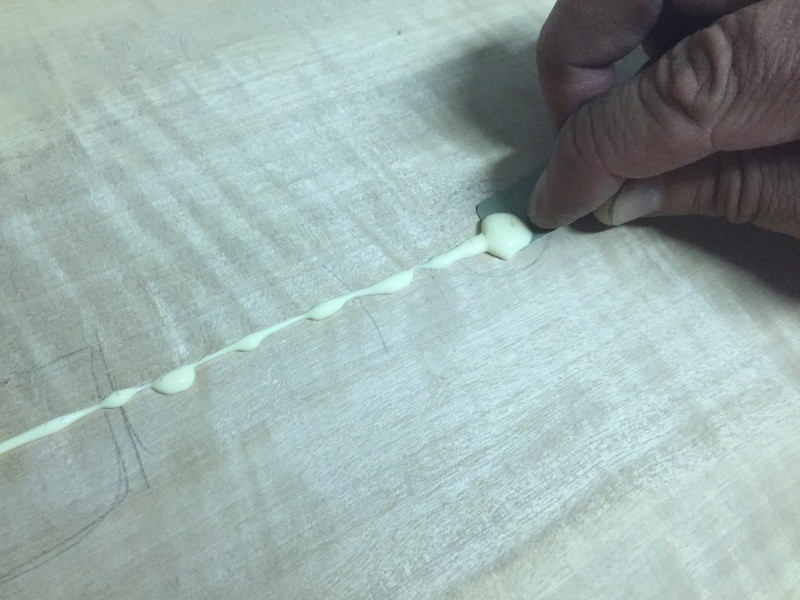

Y como siempre, limpiamos la cola sobrante, primero con una espatulita (yo en este caso un trozo de tarjeta)...



..y luego con un paño húmedo:


Y así queda el fondo secando:


Una vez seca la unión, eliminé la poca cola seca que quedaba por ahí con el formón:


Una vez todo limpito, marqué el perímetro en la parte inferior, en la base, para respetar al 100% la forma, dado que la parte superior tiene inclinación, y por ello, en realidad quedaría un fondo algo más estrecho…



Como medio para garantizar la correcta posición del perímetro, medí el espacio entre el borde inferior y el perímetro antes de cortar. Eso me ayudará a definir la posición de la forma definitiva en cualquier caso, aunque se borre la marca del lápiz…


Y hecho eso, corté en la sierra de cinta, con la cara inferior, donde estaba la marca de lápiz, hacia arriba, moviendo la pieza con cuidado para que apoyase siempre en la zona plana central.



Bueno... hasta aquí os cuento de momento, que no tengo mucho más tiempo...
Un saludo a todos!

En la jungla de seis cuerdas... y las maderas que las sujetan...

Subir
#28 por jnuh el 14/10/2016
Gran trabahoou! me apunto al hilo yo también :)
