Construccion Guitarra tipo RR1

#1 por dos-tres el 22/10/2012
Pues bueno amigos, primero un saludo y una breve descripción de esta construcción.
No recuerdo donde deje las demás fotos, asi que les pongo las que tengo va?

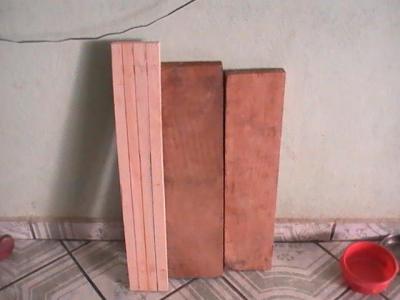

Maderas:
Palosanto Cocobolo
Cedro Rojo
Maple Liso
Hardware:
Puente Tune o Matic
Afinadores o clavijas estándar
Trastes:
Alpaca Holandeza
Alma de acción Simple en caja.
Pastillas:
Esta por decidirse.

1.-
La madera en cuestión se escuadra y se cepilla.
Por alguno motivo que no recuerdo, no compre el tablón de arce del tamaño requerido, entonces tuve que unir dos para lograr alcanzar el grosor pero como verán un poco adelante paso del grosor.
2.-
Ya unida la madera procedí a medir el grosor, y vaya que sobro algo de arce Entonces con ayuda de el taladro, el formón y los cepillos procedí a rebajar hasta llegar al nivel deseado.
(El taladro lo use para quitar algo del arce que sobraba como lo hacemos cuando vamos a hacer las cavidades para pastillas.)
3.-
olvide mencionar, las alas de la guitarra las corte antes de unir, las dos salieron de un solo tablón y las uní con caucho, próximamente are un tuto de como hacerlo, pero ahorita no cuento con las fotos.

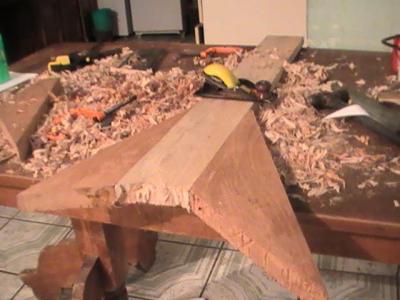

Después de esto procedemos a cortar el headstock a su forma que deseamos. En esos momento me acababa de independizar en el taller y por eso no tenia tanta herramienta por eso…
pues a mano!!! Con el serrote!

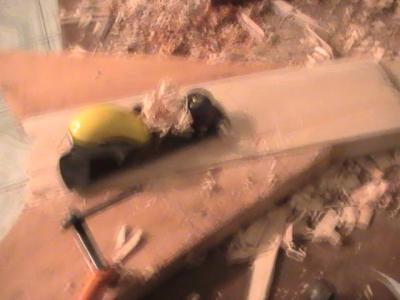

Después de cortar, hacemos que quede todo parejo con ayuda de un Cepillo de 1”
4.-
En este paso se corto la parte trasera, para dar la forma definitiva.
Es una curva asi que no me quedo muy bien, pero con el router emparejamos…
5.-
En este paso hise la cavidad para el alma, como no tenia el alma a la mano no quedo tan presentable, pero si funcional.
De allí aproveche a poner dos refuerzos de Palosanto cocobolo, en la parte donde termina el diapasón y necesita algo de fuerza extra. Esto solo para dar mayor rigidez a esa parte.
Los cepillamos, escuadramos, encolamos, presionamos y cepillamos hasta que tenga la altura necesaria.
6.- procedemos a hacer cavidades.
7.- Lijamos
8.- Lijamos
9.-Lijamos
10,11,12,13 Lijamos
Y porfin a pegar el diapasón y tallar el brazo…
y volvemos a lijar como locos.

La pintura que se aplico Fue laca, mucha laca…
Bueno no tanta XD



Bueno la verdad no se si les sea de ayuda, pero bueno creo que no nos afecta unas fotitos de mas...

Luego ago un hilo mas detallado de mis otras guitarras.
Buen dia!!

http://www.facebook.com/Baritone.Morolen
