construccion de un fuzz factory by zvex

#577 por mariolo_o el 17/05/2013
#568 D.Knight, me podrías decir como pones la antena del probe en el fuzz factory, la verdad ando buscando algo al respecto y aún no se como,
no se si me podrías poner una imagen o algo gráfico para entenderlo, si no es mucha molestia
Subir
#578 por mariolo_o el 22/05/2013
Hola, me estoy animando a hacer este pedal, y busque por todos lados los equivalentes del ac128 y el tipo de la tienda me dio unos que me dijo que eran los mas parecidos que tenia, son 2n2219a, busque si eran equivalentes y no encontré información, alguien me podría ayudar diciéndome si me servirán para este pedal?
Subir
#579 por johnny_chable el 22/05/2013
maligno tech ya sugirió el BC557 me parece. Necesito revisar mis apuntes de electrónica para checar si la polarización sugerida es la que aguanta los cambio de beta. De ser así le metes cualquier PNP y sonará... pero dicen que la calidad igual afecta como si es germanio o silicio. Nunca he comprobado esto

http://www.guitarristas.info/normas-foros

No os toméis la vida demasiado en serio... que al fin y a cabo no vamos a salir vivos de ella.

Subir
1
#580 por zaxzax el 19/07/2013
Hola, yo acabo de construir uno y he usado BC558. Hace algo má de un año construí uno usando AC188 y AC139, pero como no tenía método de medir la hFE, lo dejé de lado.
De momento puedo decir que mi modelo (dos BC558 escogidos "al azar" de una bolsa) tiene muy buen sonido, aunque se nota que le falta ese toque "cremoso" de los transistores de germanio.
Como todavía tengo por aquí aquellos germanios, los probaré, midiéndolos y haciendo las cosas bien. Pero en definitiva, los BC558 funcionan sin problemas.
Subir
#581 por Stark Muñoz el 20/07/2013

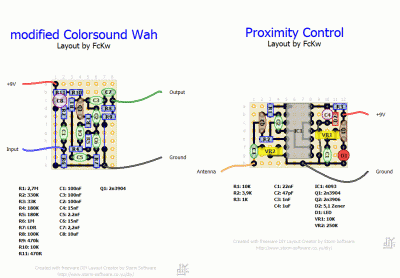

#577 Amigo Mariolo_o segun yo la antena en el Prove Fuzz lo que hace es controlar lo mismo que hace el potencimetro del Stab en el fuzz factory, a menos de que me equivoque con la antena controlas un circuito que va a variar la intensidad de un Led para variar la resistencia de una Fotoresistencia que este en serie con el Pote de Stab. Asi cuando bajas a 0 el pote de Stab manejas la antena, no si si me doy a entender xD (Te adjunto una imagen que tiene el circuito que debes hacer para controlar el led con la antena) Solo que si haces esta modificacion, tendras que cambiar de una caja metalica a una plastica, por que podria ser que la antena perciba la caja de metal y no logres el mismo efecto :va_a_ser_que_no:
Archivos adjuntos:
BBCode:

"Todos somos ignorantes, pero no todos ignoramos lo mismo"

Subir
1
#582 por Stark Muñoz el 05/08/2013
Alguien ha visto el nuevo Fat Fuzz Factory? Esta interesante, parece que tiene un switch que cambia algun capacitor en el pedal, yo puse otro capacitor en paralelo al de 100nf que hay en el efecto sumado a un switch y tuve un resultado interesante, el pedal dejo de oscilar, me dejo solo con el efecto de fuzz nada de ruidos cosmicos, ahora intentare poner algun switch que me deje alternar entre varios capacitores :D

"Todos somos ignorantes, pero no todos ignoramos lo mismo"

Subir
#583 por Dr.Maligno Tech el 05/08/2013
creo que este es el mod, pero no te lo confirmo seguro hasta que vea uno por dentro :super_icono:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#584 por Dr.Maligno Tech el 05/08/2013
por cierto, el circuito no esta verificado, pero no creo que le quede mucho para ser comprobado

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#585 por m4x1m1l14n0 el 02/10/2013

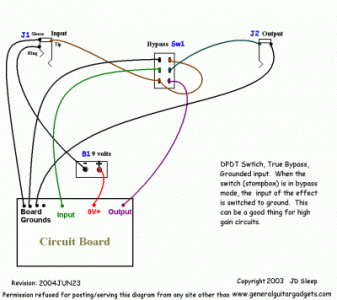

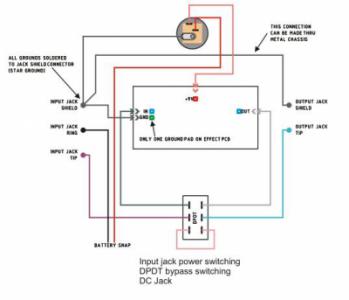

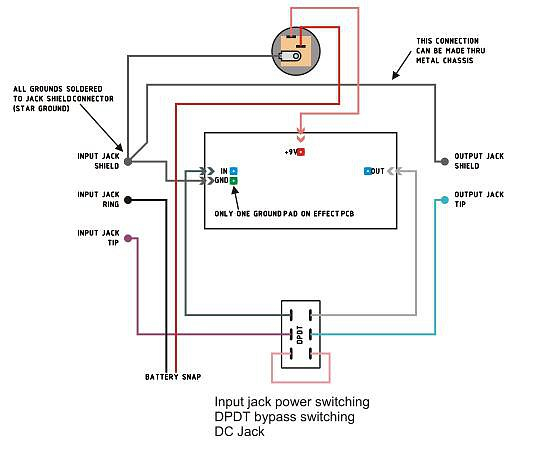

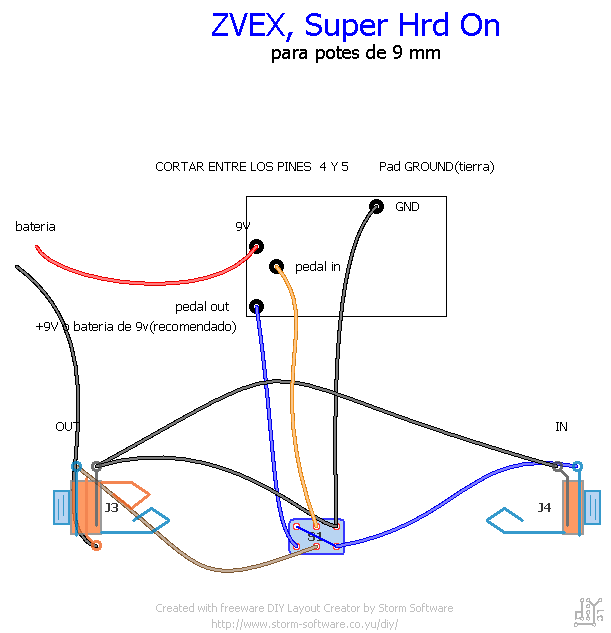

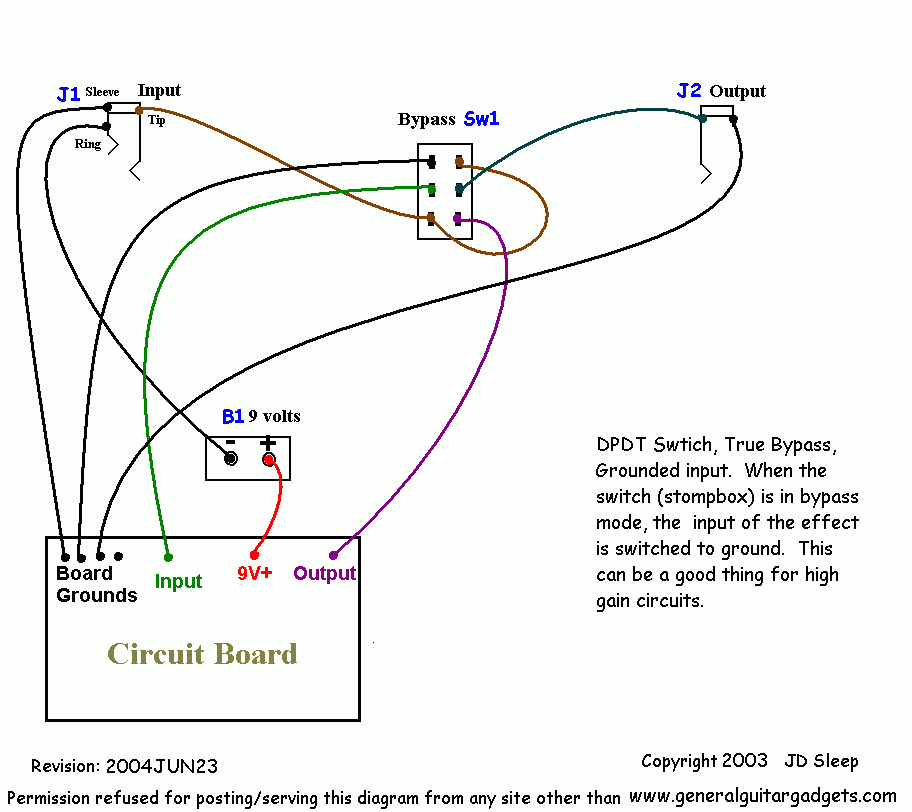

Hola, estoy por hacer el fuzz factory handmades y me quedo una duda :roll: , ¿con cual de estas formas conecto el switch dpdt?





Gracias de antemano, un saludo! :D:
Archivos adjuntos:
Conexion de switch dpdt.gif
BBCode:
conexion 2 de switch dpdt.gif
BBCode:
conexion de switch dpdt de fuzz factory handmades.jpg
BBCode:
conexion sdfs.JPG
BBCode:

Deja de tocar la guitarra un día y lo notarás tú. Deja de tocarla dos días y lo notará tu maestro. Deja de tocarla tres y empezará a notarlo el público.

Subir
#586 por Dr.Maligno Tech el 03/10/2013
Todos son válidos. Experimenta un poco, con esfuerzo todo llega

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#587 por Zem el 21/10/2013
He seguido el tema desde hace tiempo y por fin he terminado el circuito pero no suena para nada. Supongo que tendré que hacer de nuevo la placa por algunos accidentes que tuvo


Subir
#588 por mariolo_o el 21/10/2013
Algunas pistas se ven cortadas, si vas a hacer la placa otra ves, te recomiendo que las repases con un marcador permanente para que tengas mas seguridad y ya que la tengas checa la continuidad de las pistas
Subir
