construccion de un fuzz factory by zvex

#553 por godsavemetal el 21/03/2013
Dr.Maligno Tech escribió:
dile al dependiente que te de una tira de pines para hacer zocalos de transistor. Si estas empezando a soldar, lo mejor es que montes todos los transistores despues de sodar los zocalos
es mas o menos estoR2677400-01.jpg


Dr hay que decirles paso a paso, esa tira vienen normalmente 40 pines, con un cutter nuevito sostienes un extremo y cuentas tres pines y ahí cortas, con cuidao nomás no te vayas a volar un dedo o los pines salgan disparaos jejejeeeeeeeeeeeeee, sirven pa todo, FETs, tranies, de germanio o de silicio; diodos, LEDs, condensadores que desees probar, o resistencias para modificar, lo que tu imaginación caiga !!!!!!! pa los cliping etc!!!!!!!!!!!!
Subir
#554 por phakkito el 21/03/2013
Bueno... con permiso de Dr Maligno.. .. me he hecho uno :D

pero a la manera de los 50´ todo con punto a punto.. manias mias :D :D :D

he sacado el esquema, y he visto por ahi algun montaje parecido.. lo he comprobado y me he resuelto ha realizarlo.

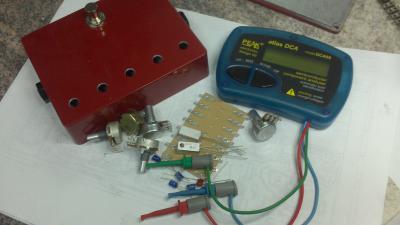

la primera foto, los componentes escogidos... la correspondiente box

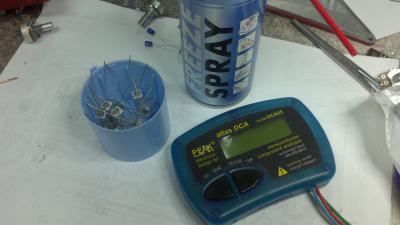

la segunda.. geranios a seleccionar :D :D

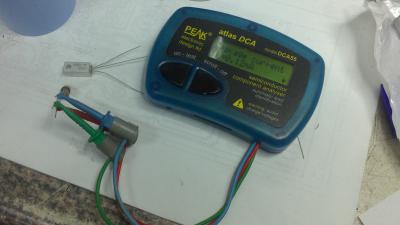

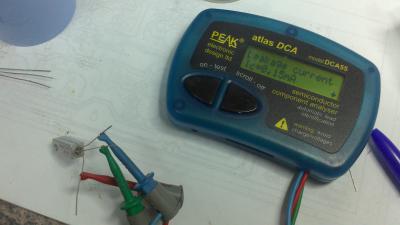

tercera y cuarta, mirando fugas en los selecionados

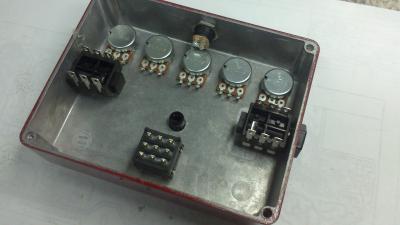

quinta.. mecanizado internos


un saludo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#555 por rubio el 21/03/2013
hola gracias por las respuestas, ya os contare como va la cosa y colgare mas fotos con los avances.
Phakito cuando tengas la placa echa cuelga foticos de las dos caras porfa, en un principio me ofrecieron una placa de esas para montarlo asi pero preferi hacerla para aprender ya que me picaba la curiosidad, me gustaria mucho ver la otra forma de hacerla ya acabada, gracias.

un saludo a todos
Subir
#556 por phakkito el 22/03/2013
No hay problema, es de una sola cara....hay imagenes en google del montaje

ademas lo fabrico hace tiempo el compañero chempis....

http://www.guitarristas.info/foros/problema-clon-fuzz-factory/194923

ahí tienes una imagen con la configuración etc... yo me he limitado a comprobarlo y seleccionar los componentes :D... con la cantidad de configuraciones distintas que da en la señal.. esta todo ahi.....

Lo unico que he hecho es poner un AC188 como Q3 segundo germanio.. de un Hfe 112.. el primero es una AC128 con 79 Hfe

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#557 por rubio el 27/03/2013
phakito en ese tipo de placas como unes despues los puntos? con cable o estañando?
Subir
#558 por bevi el 03/04/2013

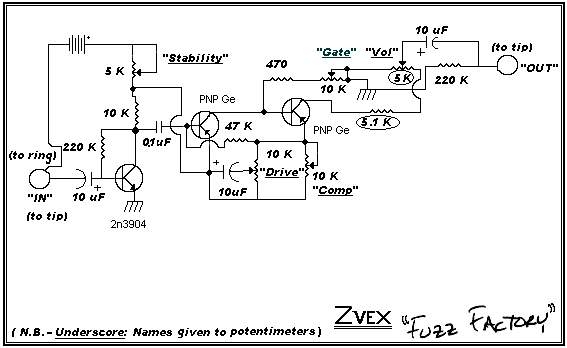

Buenas les quería comentar. Estoy haciendome este circuito. Yo quería preguntarte al que hizo el thread si el circuito lo hiciste basandote en este esquemático o si simplemente copiaron el PCB del pedal original porque como yo me quiero basar en el esquemático quiero estar seguro de que funciona.
Osea, lo que quiero es que alguien me conteste:
Este esquemático que publicaron en este mismo Thread, anda perfecto? Lo probaron?
si me lo confirman mañana plancho la PCB.

Un consejo quiero dejar para todos los que estan soldando, consiganse FLUX y utilizenlo para bajar el punto de fusión del estaño, se suelda mucho mas cómodo y el estaño se acomoda mas rapido.
Subir
#559 por Dr.Maligno Tech el 03/04/2013
ese esquema es el bueno, pero yo de ti usaria el pdf con el transferible, que esta a tamaño real

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#560 por bevi el 03/04/2013
k3SBdtZOlxEz5zbbqHzA3U0HIvFI2yPPrX9Z4ma-ch4?size=1024x768
wvhxp50HCNwxar7rZ27kKYCntxNDjSFsmZ-x818BGVk?size=1024x768
j1e931DeoO93bXwCJ2FBEEmqUk4rW84L5-XK9vYwG58?size=1024x768

Si me das el Ok con lo que hice le doy para adelante con este PCB. Prefiero trabajar con plano de masa por eso no imprimo el que está en el PDF.
Como está? copie bien el esquemático?
Subir
#561 por Dr.Maligno Tech el 03/04/2013
No se ven las imagenes

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#562 por Dr.Maligno Tech el 03/04/2013
No uses plano de masas para un fuzz. Puede causarte problemas. El mismo zvex no lo usa para este pedal

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#563 por bevi el 03/04/2013
Subir
#564 por bevi el 03/04/2013
Así entonces?
