construccion de un fuzz factory by zvex

#541 por metalvana el 01/02/2013
http://k36.kn3.net/E1BEF338E.jpg

esta es :P

Sabes si es igual de versatil?
Subir
#542 por Dr.Maligno Tech el 01/02/2013
#538
Sigue sin haber imagen. En realidad no hay problema por usar silicios, se comenta al principio del post. Por otro lado, el circuito es un fuzz face modificado, face's hay de silicio y de germanio.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
1
#543 por Alberto el 16/02/2013
#542
Hola cual de los pot me recomiendas, para armar el fuzz? los de 7mm o 9mm
http://mx.mouser.com/catalog/catalogusd/645/821.pdf
Subir
#544 por xabdeth el 16/02/2013
Yo tengo estos transistores de germanio:

2SB22

2SA203

2SA323

2SB187

Son Sanyo y son muuuy viejos.

Me serviran para este pedal? saludos...
Subir
#545 por Dr.Maligno Tech el 16/02/2013
#543 los de 9mm son los que usa el original

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#546 por Alberto el 28/02/2013
#545
Hola Dr. Maligno es difícil encontrar las resistencias 5.1k pero las voy a comprar en
http://mx.mouser.com/Search/ProductDetail.aspx?R=271-5.1K-RCvirtualkey21980000virtualkey271-5.1K-RC
estas estarán de lujo para el pedal?

Entre mas investigas mas te dan ganas de hacer tus pedales DIY de lujo XD...

saludos...
Subir
#547 por Dr.Maligno Tech el 01/03/2013
En España las puedes encontrar en http://www.retroamplis.com

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#548 por rubio el 08/03/2013
hola, he seguido y leido este post mil veces, al final me puse con el pedal, mis conocimientos de electronica eran nulos, y aunque al principio todo era un lio para mi, despues poco a poco he ido viendo que se trata de un proyecto relativamente sencillo.
Total, me puse con el, lo tengo montado y suena, pero... me suena una distorsion fuzz bastante guapa, aunque suave, no demasiado agresiva, y tengo potes que no actuan como deberian, el efecto de com y los ruiditos que actuan al manipular el pote de stab no me suenan, nada, 0.
Tambien algunos potes hacen un ligero ceceo al moverlos, despues de haber revisado todo bien, me da la sensacion de que las soldaduras, posicion de componentes y polaridades estan bien, ahora si que no tengo ni idea de donde puede estar el error, ¿alguien puede orientarme e indicarme por donde empiezo a buscar fallos? gracias
si fuese un pelin mas agresivo y mi idea hubiese sido hacerme un fuzz face estaria de lujo jajaja

un saludo y gracias por este post tan guapo
Subir
#549 por rubio el 11/03/2013

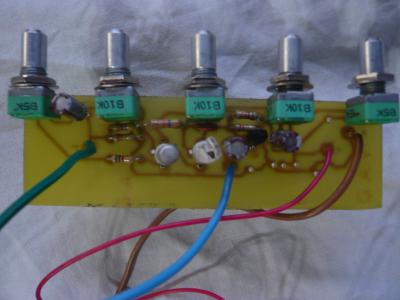

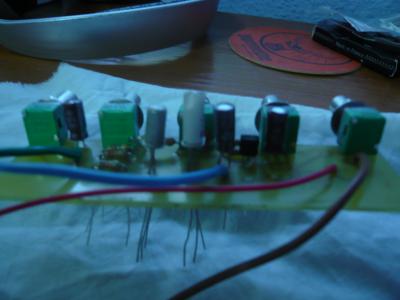

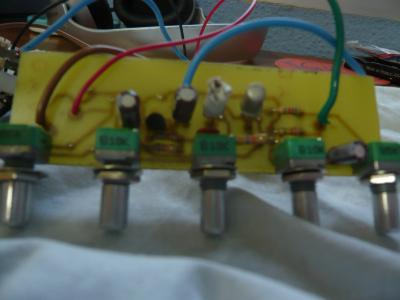

aquiunas fotos que queria subir pero ha costado que saliesen mas o menos enfocadas
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#550 por Dr.Maligno Tech el 20/03/2013
No debéis soldar nunca los transistores, los de germanio son muy sensibles al calor y se pueden estropear.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#551 por rubio el 20/03/2013
los monto en zocalos de esos mejor ? y los otros transis tambien o esos aguantan mejor?
a la hora de pedirlo en la tienda, como lo pido? zocalos es el nombre del componente?
gracias de antemano
Subir
#552 por Dr.Maligno Tech el 20/03/2013
dile al dependiente que te de una tira de pines para hacer zocalos de transistor. Si estas empezando a soldar, lo mejor es que montes todos los transistores despues de sodar los zocalos
es mas o menos estoR2677400-01.jpg

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
