Construcción de una Fat Tele Thinline a mi rollo.

#13 por Camagroc el 08/10/2012

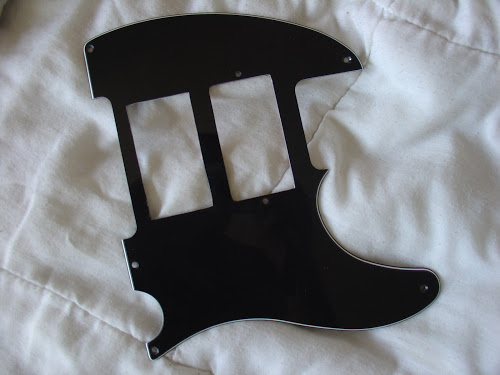

Golpeador Telecaster negro para una Humbucker.
Marco 4 agujeros para situar la posición de la humbucker central:

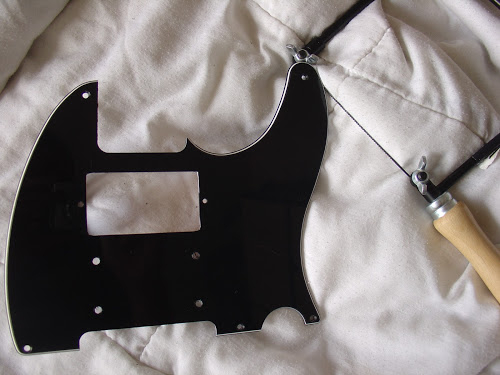

Con la sierra de marqueteria corto el golpeador siguiendo los 4 agujeros. Con papel del lija acabo de darle la forma.

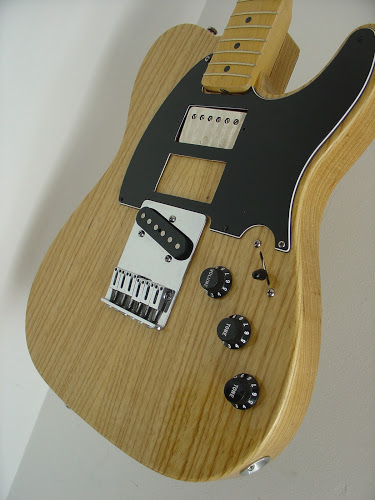

Lo presento en la guitarra:

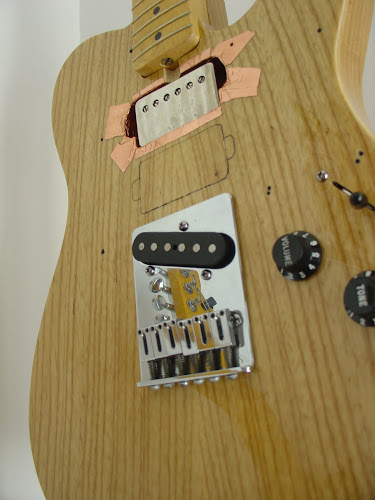

Y marco el que será el agujero en la madera para la humbucker:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#14 por Camagroc el 10/10/2012

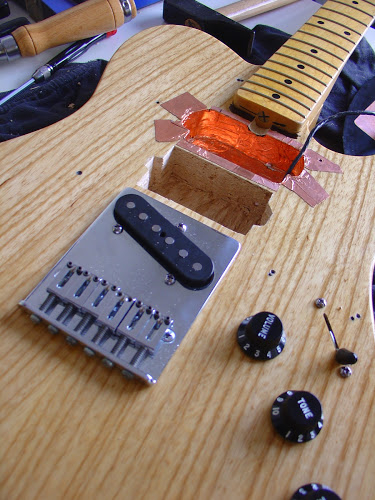

Hago el agujero para la pastilla central. Sin herramientas elèctricas, formón y tracción animal!!
Doy fe que el arce de los pantanos es duro, muy duro. Mucho mas duro que otras maderas de otras guitarras que he agujereado anteriormente, como la caoba de una Gibson SG o el Aliso de mi otra Telecaster.

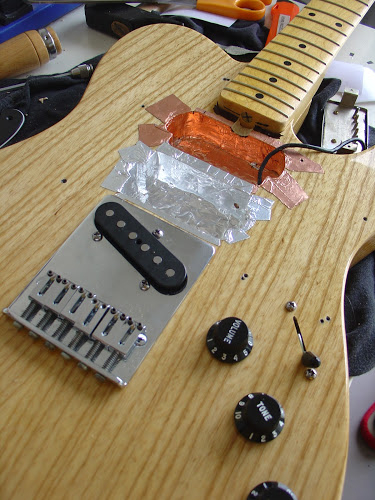

Apantallado: La guitarra ya venia con todas las cavidades electrònicas con un apantallado de cobre. No tengo cinta de cobre però sí cinta autoadhesiva de aluminio, que he puesto tanto en la cavidad de la pastilla como en el golpeador.

Para pasar el cable de la pastilla he hecho un agujero hasta la cavidad de la pastilla del mástil aprovechando el mismo canal para cables hasta la cavidad posterior de acceso a la electrónica que ocupa practicamente todo el ala inferior del cuerpo de la guitarra (recuerdo que la guitarra és semihueca pero sin F)

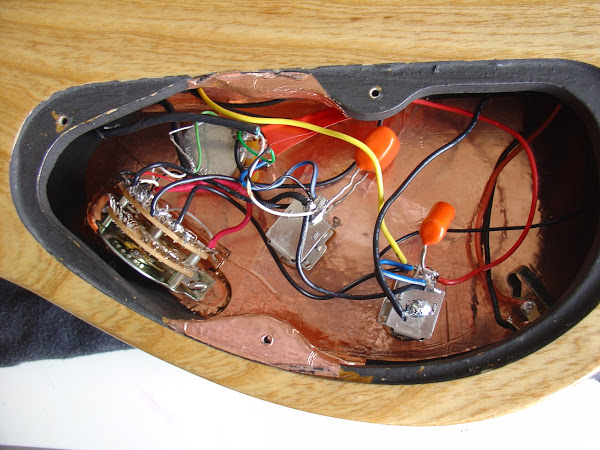

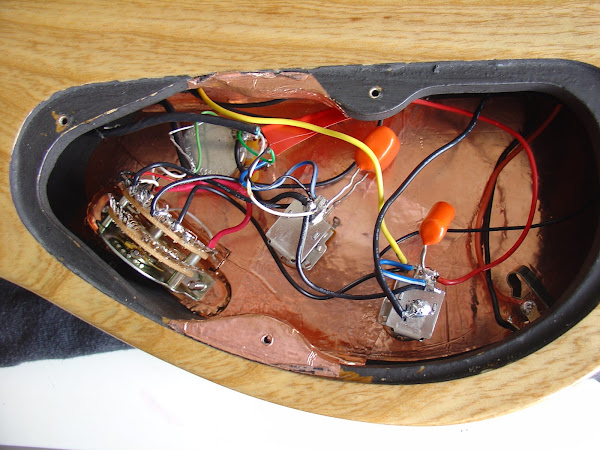

Conecto todos los cables con el esquema que tenia pensado. En el hueco para la electrónica sobra mucho espacio.

Adaptando para la ocasión mi idea de Electrónica HSH con 16 combinaciones ésta vez con selector 5way (megaswich) y dos pushpulls en los tonos. Combinaciones:

Los dos Pushpulls abajo. Las pastillas de la humbucker central no actuan. Suena el circuito Fat Tele.
1. [S__]
2. [S_S]
3. [S_H]
4. [__S]
5. [__H]

Solo con el PushPull del 1r tono arriba. La pastilla más cercana al mastil de la humbucker central se conecta en paralelo al circuito:
1. [SS_]
2. [SSS]
3. [SSH]
4. [_SS]
5. [_SH]

Solo el PushPull del 2º tono arriba. La pastilla más cercana al puente de la humbucker central se conecta en serie a la single del puente.
1. [H__]
2. [H_S]
3. [H_H]
4. [__S]
5. [__H]

Con los dos PushPulls arriba:
1. [HS_]
2. [HSS]
3. [HSH]
4. [_SS]
5. [_SH]

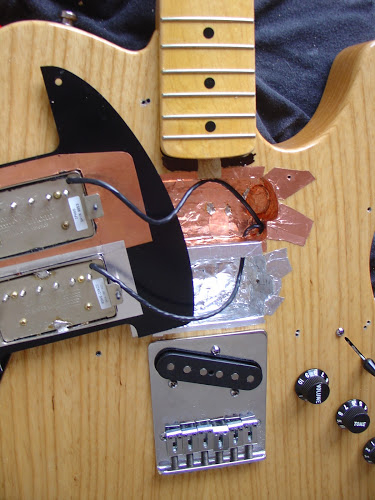

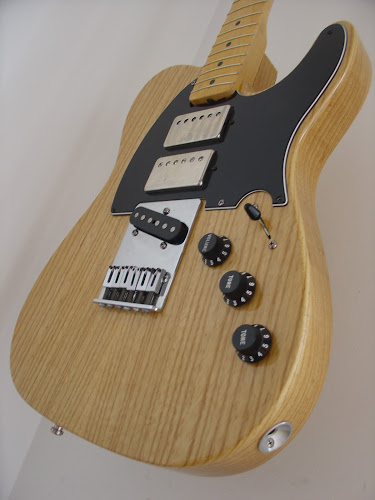

Presento el golpeador en el cuerpo con las dos humbuckers puestas y conectadas al cicuito:

Solo me falta encordar, ajustar, quintar y afinar!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#15 por Camagroc el 10/10/2012
Cuerdas nuevas (Elixir .010-.046)
Ajustar la altura de las cuerdas en el puente.
Afinar y un quintaje provisional a la espera que las cuerdas y el mástil acaben de ponerse en su sitio.

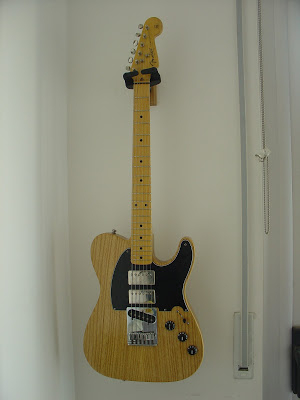

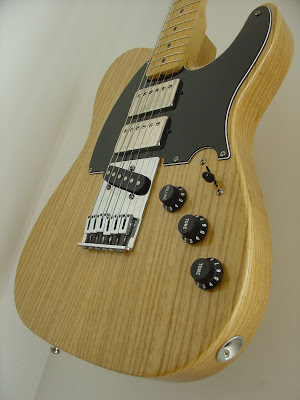

Menudo cambio! Como me gusta con el mástil strat!
DSC09895.JPG DSC09947.JPG
DSC09896.JPG DSC09949.JPG

La conecto al ampli y todo funciona según lo previsto. Cosa que me sorprende porque siempre tengo que andar haciendo retoques. Ésta vez funciona todo a la primera, parece que voy aprendiendo!!

Ésta vez esperaré unos dias a gravar el video.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#16 por Camagroc el 15/10/2012
Prueba de fuego superada. Hoy he ensayado con ella y ha dado la talla como una campeona.
Suena igual o mejor que la Tele HSH. Y es mucho más ligera!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#17 por Camagroc el 15/10/2012
Ahí va el video, con lo que doy por finalizado el proposito inicial del proyecto...





... aunque no puedo descartar futuras modificaciones.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#18 por maserantes el 15/10/2012
:aplausos: Si me tengo que acordar yo de todas las combinaciones acabo loco perdido... Pero, vamos, que te ha quedado un guitarrón.

Enhorabuena!!!!

Y flecha verde

Foreros abducidos :
Anchelico, Luisito, Nicky, j-zero, JoniCalibra, Ferdis, Pancho Hevia, Zakkatack, eJotacero, TheSpiderJam, Paulino, Marcos Contel, Heavyfan, Iose, Fan333, Graceland, Tokai, José Andrés, Grar676, Carlos80, DaviZerrat, Miércoles

Subir
1
#19 por Camagroc el 16/10/2012
maserantes escribió:
Si me tengo que acordar yo de todas las combinaciones acabo loco perdido...


No son tantas!! Solo 16! jajaja. Hay algunas que no las uso pero si hay un grpo de 7 o 8 que son los sonidos clasicos de la historia de la guitarra electrica:
Sonidos Gibson: [ H-- ] [ H-H ] [ --H ]
Sonidos Fender: [ S-- ] [ SS- ] [ -SS ] [ --S ] [ S-S ]
Y un hibrido que se podria catalogar como sonido Fender porque es la posicion central de la Telecaster Custom. Una combinacion que me encanta para hacer rítmica porque tiene la incision aguda de la single del puente, sin saturar, y el cuerpo grave y cremoso de la humbucker del mástil: [ S-H ]

Lo más complicado en ésta guitarra es recordar las 5 combinaciones basicas del selector 5way. Hay que pensar que es una fat tele, por lo que las posicones 1, 3 y 5 son lo que por logica tendrian que ser si fuera un selector de 3 posiciones:
1.[ S-- ]
3.[ S-H ]
5.[ --H ]

Luego las posiciones intermedias, lo que hacen es partir la humbucker del mastil con la misma combianción de la posición siguiente.
Así si la 3 es [ S-H ], la 2 es [ S-S ],
Y si la 5 es [ --H ], la 4 es [ --S ].

Tengo las mismas combinaciones que con un selector 3 way y un miniswich para partir la humbucker, pero me he ahorrado un miniswich (o un pushpull)


Para la pastilla del medio, que de hecho son dos pastillas separadas y cada una tiene una funcion diferente, estan los dos pushpulls.
El primero convierte la single de puente en humbucker combinando en série la primera pastilla de la humbucker central.
El segundo añade en paralelo la segunda pastilla de la humbucker central para conseguir combinaciones strat, con su cuack tìpico.


He intentado explicarme, pero creo que lo he complicado más!!!

Como digo yo siempre: "Pues yo me entiendo la mar de bién..."

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#20 por Camagroc el 03/12/2012

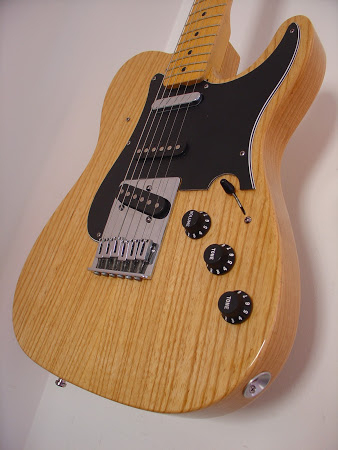

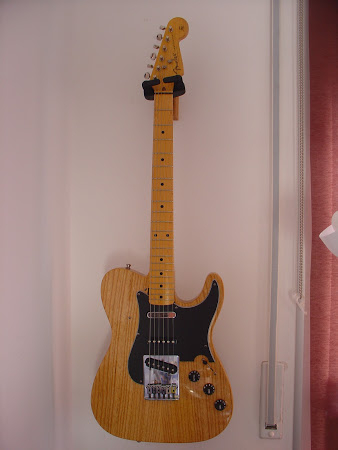

Visto lo complicado del circuito, el poco interés en el foro de compra-venta y que me venia en gana tener un hibrido tele-strat, hoy me le he dado una vuelta a la Fat Tele.

Pastillas de telecaster en puente y mastil. Y una pastilla de stratocaster (Fender MIJ) en la posicion central.
Un golpeador de stratocaster recortado para dejar espacio al puente de telecaster. Cómo los agujeros para los potenciometros y el selector tampoco coinciden, he recortado la parte inferior con la forma del golpeador de telecaster.

La electrónica es exactamente la misma que en el primer deseño de la fat tele, de momento. No es ni una nashville ni una strat, la pastilla central està conectada en série con la del puente. Los pushpulls estan desactivados.

Estoy meditando si monto un circuito strat o aprovechando que tengo el selector megaswitch, quizas le hago un circuito tele-strat, con las posiciones 1-2-4-5 igual que una strat. En la posición nº3 las puente y mastil.
Aprovechando un miniswich para conectar la pastilla central en série para así conseguir sonidos tipo humbucker. O bién utilizar los dos miniswichs para poder escojer si la central se conecta en série con puente o mástil, así teoricamente podria conseguir sonidos tipo (S_H) o (H_S)...


DSC18833.JPG DSC18834.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#21 por dr_cinicvs el 03/12/2012
curiosa esta telestrat

Mas trabajos, ajustes y lutheridas varias en mi pagina de facebook

https://www.facebook.com/pages/Lutheraddict/409699092443749?cropsuccess

Subir
1
#22 por Camagroc el 03/12/2012
dr_cinicvs escribió:
curiosa esta telestrat


Te gusta, eh?


Me he puesto con el circuito y la he dejado totalmente tele-strat:
Las 5 posiciones como una strat, pero con la posición media de una tele:
1. [S__]
2. [SS_]
3. [S_S]
4. [_SS]
5. [__S]

Tiene pushpulls en los dos tonos. Cada uno conecta en serie la pastilla central con una de las otras dos pastillas.
Subiendo el pushpull en el tono de la pastilla aguda:
1. [H__]
2. [_S_]
3. [H_S]
4. [_SS]
5. [__S]

Subiendo el pushpull en el tono de la pastilla grave:
1. [S__]
2. [SS_]
3. [S_H]
4. [__H] (creo, no estoy seguro, tengo repasar el esquema)
5. [__H]

A ver si tengo tiempo para hacerle un video. Me encanta como suena!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#23 por Camagroc el 12/12/2012

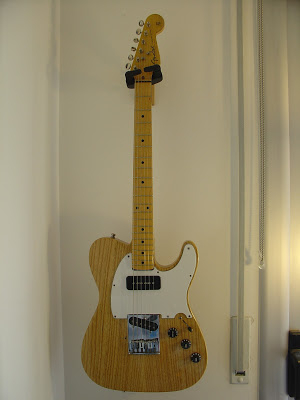

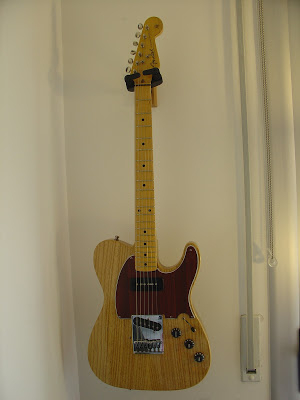

Y una fat tele con P90 en vez de Humbucker?
La verdad es que suena gorda gorda en mástil y aguda aguda en puente!

DSC10011.JPG DSC10014.JPG DSC10012.JPG DSC10015.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#24 por moonmark el 12/12/2012
Que cosas!!! dia a dia le cambias algo....jejejeje!!!
