Construccion de Box Of Metal by Zvex sin puerta de ruido

#1 por Dr.Maligno Tech el 21/12/2009
buenas caballeros, en beneficio mio y en el de ustedes mismos, voy a postear el proyecto de este distorsionador, el cual me ha costado mucho trabajo piratear, puesto que funcionalmente, esta fabricado en SMD, y he tenido que diseñar la PCB yo mismo, suena bastante bien, aunque prefiero el metal massacre.
La Topologia del circuito es la de un emulador de amplificador high gain, estilo Marshall, tipo JCM2000 o algo asi, deduzco por algo similar que he visto en varios circuitos Marshall y por el filtrado de el ecualizador.
en definitiva, un pedal que se esta vendiendo actualmente en unos 299 euros aprox con puerta de ruidos, y lo mas caro que os va a salir sera el precio de el kit de la caja y los potes de 9mm en das musikdin, son la ostia, pedi el viernes y el martes estaban aki los componentes:shock:.
Existen algunas modificaciones posibles que comentare al final del post.
El circuito es el siguiente:

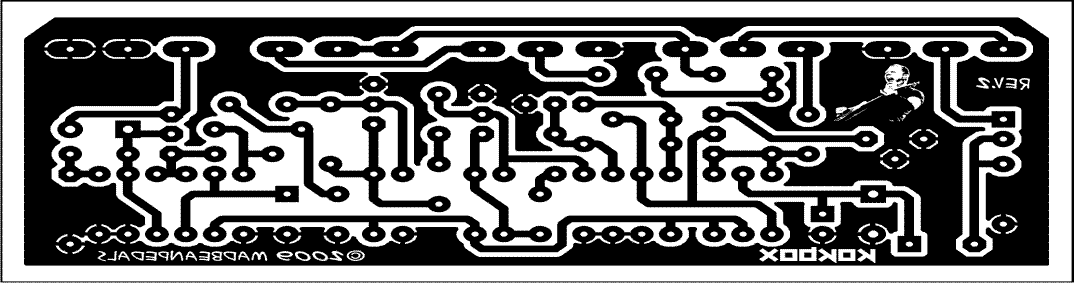

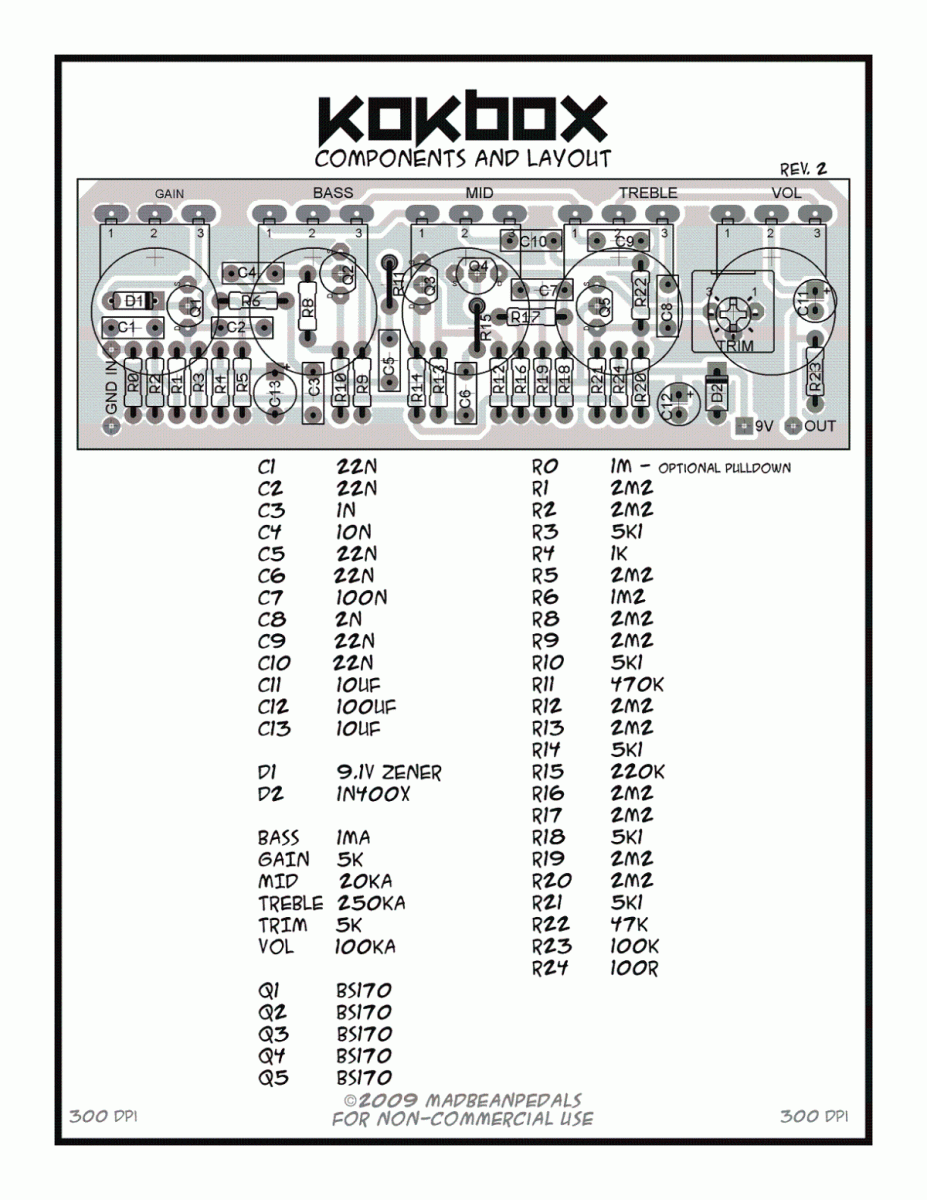

El esquema es de una version de el foro Freestomboxes, ellos desarroyaron una version de potenciometros de 16mm verificada y revisada que intente montar pero, casualidades del destino, no cosegui montar, algun transistor o componente estaria mal, porque esta 100% verificado.
AVISO: los transistores Bs170 son los mas hixxxx puxxxx que he visto en mi vida, se funden con electricidad estatica en la bosita de plastico, flipa.:shock:



adjunto el proyecto en pdf.

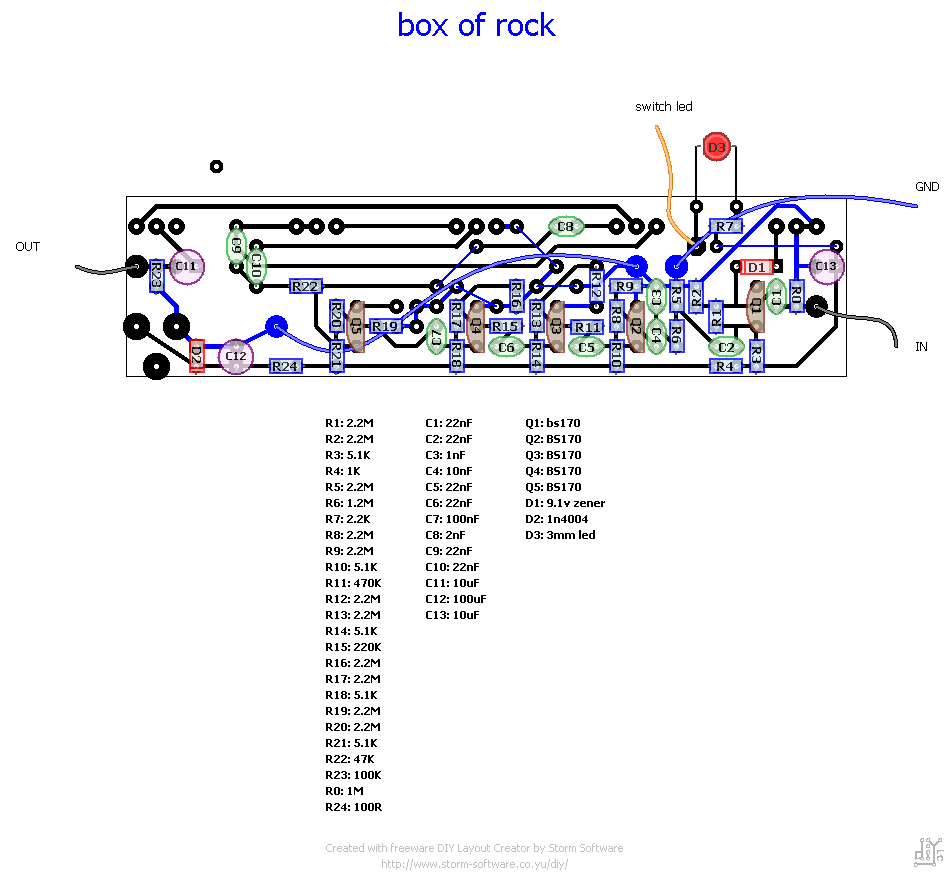

Debido a mi fracaso anterior me cogi el esquematico y diseñe esto:




de este no tengo el pdf aun pero lo andare esta semana, como los clips de audio o videos que subire esta pascua.

lo que si adjunto es el pdf de el diseño de el frontal, aver que os parece.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#2 por iker_rl el 21/12/2009
Joder rasta, estas hecho un fiera en esto de los pedales DIY!!!

A la espera de esos audios y videos, a ver como suena el cacharrito.... Pero pinta muy bien!
Y por cierto, el diseño del frontal te ha quedado de pxxx madxx!
Subir
#3 por bassiot el 21/12/2009
rasta_maleek escribió:
buenas caballeros, en beneficio mio y en el de ustedes mismos, voy a postear el proyecto de este distorsionador, el cual me ha costado mucho trabajo piratear, puesto que funcionalmente, esta fabricado en SMD, y he tenido que diseñar la PCB yo mismo, suena bastante bien, aunque prefiero el metal massacre.

Muy buen trabajo, pero creo que has puesto mal una palabra y la gente puede malpensar; has puesto "piratear "en lugar de "Postear" que seguro que era lo que querias poner. ;)
:D

Y ahora a ver donde he dejado la pua....

Subir
#4 por Dr.Maligno Tech el 21/12/2009
bassiot escribió:
Muy buen trabajo, pero creo que has puesto mal una palabra y la gente puede malpensar; has puesto "piratear "en lugar de "Postear" que seguro que era lo que querias poner. ;)
:D


seguro que he errado, era en la mañana temprano:D

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#5 por David el 21/12/2009
Di que le hiciste la ingeniería inversa. Suena mucho más profesional :D

+1 :bien:
Subir
#6 por Dr.Maligno Tech el 21/12/2009
no maki, en este no se puede realizr ese proceso por lo siguiente:

esto es ingenieria inversa, flipa:




vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#7 por Dr.Maligno Tech el 22/12/2009
ayer me referia a que este pedal esta hecho en smd o microsoldadura, asi que poco proceso inverso se puede seguir, lo hice con el esquema y basandome en el diseño de placa que hice en el clon de el box of rock.

adjunto un primer proyecto que he hecho esta tarde.


ADVERTENCIA: este pedal suena extraordinariamente bien con un over-drive por delante, realmente valvular, lo vereis en los videos.
Archivos adjuntos:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por Dr.Maligno Tech el 23/12/2009
bueno, trabajo terminado, he aki la bestia parda:

EL HOT BOX OF METALLLLLLL:shock::shock::shock:



Y LA CHATI VIGILANDO
:risa:


vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#9 por iker_rl el 24/12/2009
Joder rasta, increible tio! Menudo acabado!

Por cierto, que tal suena, imagino que sera la os***!!!

Posdata: Ya he empezado con el Box Ofr Rock, pero... buf, me va a llevar mas tiempo del que pensaba... Hay que andar con pies de plomo al colocar todos los componentes... Pero ahi esta la emocion!!! :risa::risa:
Subir
#10 por Dr.Maligno Tech el 26/12/2009
eske esa placa es pa´deos finos de fistro. no desesperes

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#11 por iker_rl el 27/12/2009
rasta_maleek escribió:
eske esa placa es pa´deos finos de fistro. no desesperes


Joe, si es que no se como me las apaño tio, siempre empiezo por lo mas dificil... xDDDDD

Bueno, de perdidos al rio! :D, por cierto, lo que me faltan son los 3DPT's, esos si que los tendre que pedir a musik ding, no?
Subir
#12 por Dr.Maligno Tech el 28/12/2009
si, pidelos ahi que son rapidos, ademas pidete el LM386N3 para el distortus y los potenciometros para que sean los suyos. Te gustan los Fuzz?? voy a postear tambien el fuzz factory que mola mazo.
Bueno, mantenme informado.
Agur hermano.
---------------------------------
de aguinaldo el video que os tenia prometido

http://www.youtube.com/watch?v=-KJxPPa4P2M[/YOUTUBE][YOUTUBE]http://www.youtube.com/watch?v=-KJxPPa4P2M[/YOUTUBE]
