Construcción de una Billy Bo

  • 1
#1 por fivixx el 17/12/2015
Hola, llevo tiempo con ganas de tener una Gretsch Billy Bo, también conocida como Gretsch Jupiter Thunderbird (G6199). Pero como son bastante raras de ver y no son precisamente baratas me he decidido a lanzarme a la piscina y fabricarla yo mismo. El caso es que había encontrado unos planos aqui. Todas las medidas parecen correctas excepto el ancho del mástil en la unión con el cuerpo. Me parece extremadamente estrecho (49mm), de hecho tengo una Gretsch silver jet que comparte muchas medidas y el ancho del mástil es de 56mm en el talón. El ancho a la altura de la cejuela es correcto (43mm) y la escala del mástil también. ¿Sabeís si está bien o cual debería ser el ancho correcto?

Otra cosa que me mosquea es el ángulo del mástil con el cuerpo, hay gente que habla de 2º, 5º... pero en las fotos que he visto no parece tener ninguna inclinación. Empiezo a liarme con tantos datos distintos. ¿no habrá nadie por aquí que tenga una o que me pueda aclarar un poco la situación? o alguien con más experiencia que yo que también quiera fabricar una... eso ya sería la hostia.
Subir
#2 por chmurka el 19/12/2015
Hola
Lo que te aconsejo que antes de empezar el proyecto te agas con el puente que vas poner, porque es el que manda, tanto el angulo de la union con cuerpo como el ancho de del mastil.Un puente tipo tune-o-matic tiene mas o menos 14mm de alto( depende de modelo y fabricante) con lo que el angulo de la union sale unos 3º el puente tipo jazz esta bastante mas alto con lo que el angulo estara mas serca de los 5º nesesitas saber altura del puente. Para calcular el ancho del mastil nesesitas la distancia entre la e1 y e6 en puente ( normalmente entre 52-54mm, pero no es la regla) y el ancho en silleta, en este caso 43mm.
A los 49mm si le quitas 6mm por separacion de la cuerdas del borde se te queda en 43mm, lo que indica que el diapason esta rectoangular en vez de trapezio.
No se si me he explicado bien, pero espero que te sirve.
Subir
#3 por fivixx el 28/04/2016

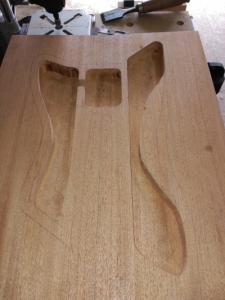

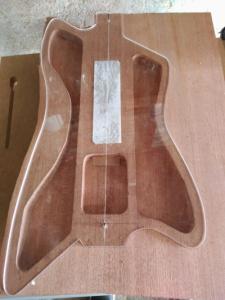

Después de unos cuantos meses por fin me he tirado a la piscina y he empezado a construir la guitarra. Los planos los he comprado a guitarplansunlimited. La caoba africana es de maderas barber. De momento tras mucho medir, lijar y fresar la cosa luce así:
Archivos adjuntos:
BBCode:
Subir
#4 por Mikel Dopey el 28/04/2016
Una de mis guitarras favoritas :babeando:

Esperaremos avances!!!

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#5 por Loren el 30/04/2016
Nunca he visto esa guitarra. Pero parece interesante. Me apunto jeje
Subir
#6 por fivixx el 18/10/2016

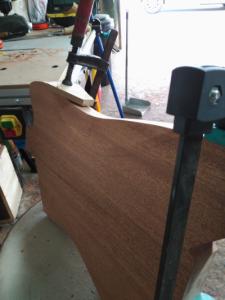

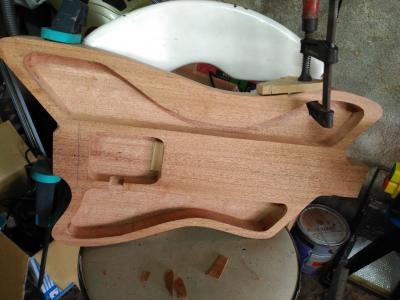

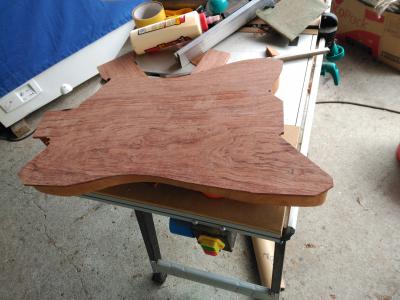

Perdón por no actualizar el post. Os dejo unas fotos de como ha ido hasta ahora:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por Mikel Dopey el 18/10/2016
Esa guitarra y la MusicMan de Albert Lee, las dos guitarras que más me gustan :D aunque ya lo comenté jejejej

Buff que ganas de ver cómo avanza ;)

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#8 por fivixx el 18/10/2016

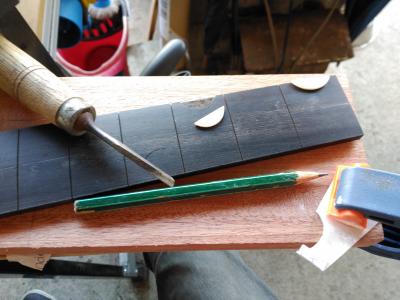

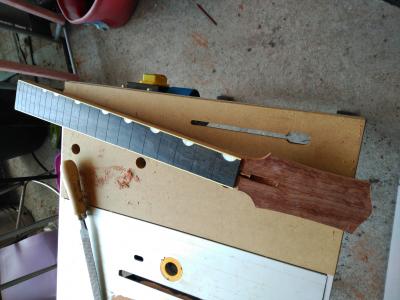

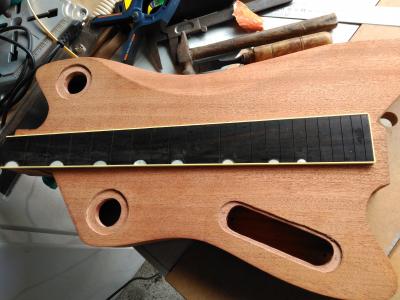

Para no complicarme la vida más de la cuenta el diapasón de ébano lo compré ya con los surcos precortados y con el radio de curvatura ya fresado. Aún así me decidí por hacer incrustaciones de nacar. Después de bastantes horas de curro estoy más que satisfecho con el resultado.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#9 por fivixx el 18/10/2016

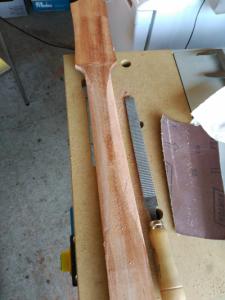

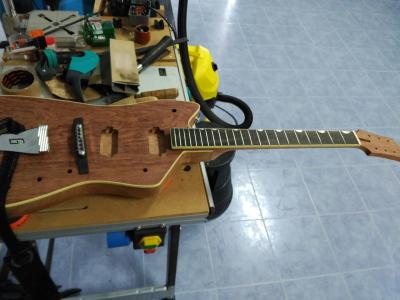

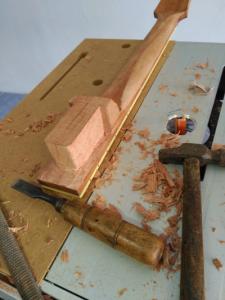

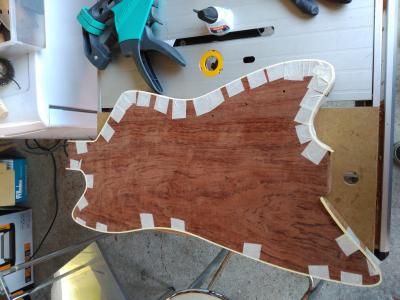

Para el binding fresadora de cantos y loctite. Fácil y bien asentado a la primera. El ensamble con el cuerpo me dio bastante dolor de cabeza ya que despues de terminarlo no acababa de asentar como yo quería. Para alguien que esta empezando como yo aún hay una gran diferencia entre serrar y serrar con una precisión de décimas de milímetro. Total que tuve que acabar rehaciendo el talón del mástil. Esta vez a la segunda ya quedó bien.

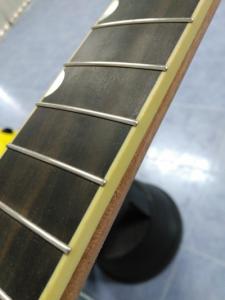

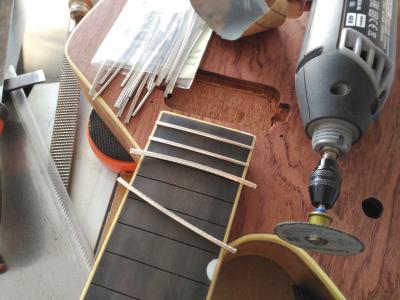

Los trastes los precorté con la dremel para que asentaran por encima del binding y luego los asenté a golpe de martillo. Ni prensa ni cola ni leches. Fuerza bruta y quedaron bien.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#10 por Loren el 18/10/2016
Bonita y original sí señor
Subir
#11 por francisco javito el 19/10/2016
Interesantísimo proyecto y genial trabajo sin duda tomo asiento
Subir
#12 por suso_gs el 19/10/2016
Otro que se une :hola:
Subir
