Construcción el Big Muff Pi de Pisotones

drantar
#1 por drantar el 21/10/2010
Hola guitarristas! :saludo: Aviso de tochaco...
Después de montar con éxito un Tremolo Optico de dasmusikding (que venía con instrucciones y fotitos del circuito con las componentes), me decidí a hacerme un pedal desde cero, comprando componentes, mirando los diagramas, fotos y tal, en lugar de que me lo den todo hecho.

Hace un par de meses o así que pedí a banzai los componentes para la construcción del Big Muff Pi de Pisotones, lo que pasa es que hasta que he tenido tiempo...:no_lo_se:
Este fin de semana pasado me puse y me di cuenta que solamente está la placa y el listado de componentes, no su colocación en la misma, entonces lo complicado para mi es saber como demonios coloco los componentes en las placas, que es son placas perforadas que me compré en las cuales ya tengo dibujado el circuito (que también está en esta web).

Aquí está todo:
Un Big Muff Pi casero

Desde aquí os invoco guitarristas ingenieros para que me guiéis en mi camino como DIYer....
Necesito... o bien alguien que ya tenga hecho este pedal, lo abra y le tire una foto o alguien que sepa interpretar el diagráma electrónico y con el dibujo del layout me diga cosas.... que estoy un poco bastante verde :no_lo_se::no_lo_se: y no se que hacer con tanta resistencia, pote y demás cacharros de momento inservibles.... Thanks!:cool:
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
kabum
#2 por kabum el 21/10/2010
Subir
godsavemetal
#3 por godsavemetal el 21/10/2010
hace dos años hice el de Aron Nelson tiene el layout con la lista de materiales y el PXCB con las medidas pa imprimirlo; acá ta el layout:

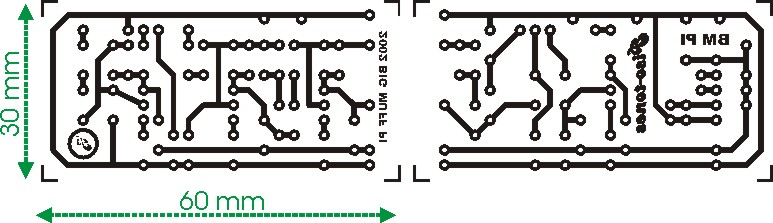

El PCB listo pa imprimir con la indicación del tamaño:


Algunas fotos de un pedalillo qie hice con ese circuito:



Subir
drantar
#4 por drantar el 22/10/2010
Agradezco mucho vuestra ayuda, pero la historia es que quiero hacerlo justo con este diseño de placas que ya tengo

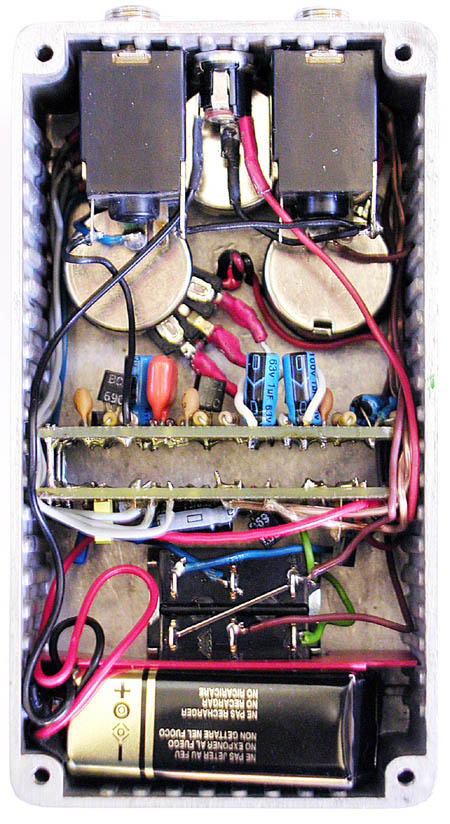

que al final quedan así en la caja


más que nada porque no me coinciden TODOS los componentes y tengo ya las placas a medias... :no_lo_se:
estos son los componentes que compré.... a ver si sirven de algo en este maldito puzzle :(


Resistors (1/4 watt rating)
3 - 100 ohm
1 - 1k
1 - 2k2 (2.2k)
2 - 8k2 (8.2k)
1 - 10k
3 - 15k
2 - 39k
5 - 100k
1 - 390k
3 - 470k
1 - 4M7 (4.7M)

Optional resistors for 3PDT and LED indicator:
2 - 4k7 (4.7k)


Pots (1/4 watt rating)
2 - 100k log (audio) (Volume & Sustain Controls)
1 - 100k linear (Tone Control)


Capacitors (minimum rating 16 volts)
1 - 100pF ceramic
3 - 470pF ceramic
1 - 3900pF ceramic
1 - 0.01uF film
8 - 0.1uF film
1 - 100uF aluminum electrolytic

Optional Capacitor for 3PDT and LED indicator:
1 - 220uF aluminum electrolytic

Transistors
Q1, Q2, Q3, Q4 - 2N5088 or 2N5089

Diodes
4 - 1N4148, 1N914 or 1N34A

La caja, jacks, los potes y el pulsador también los tengo, pero no es importante...
Subir
godsavemetal
#5 por godsavemetal el 22/10/2010
drantar escribió:
Agradezco mucho vuestra ayuda, pero la historia es que quiero hacerlo justo con este diseño de placas que ya tengo
http://www.pisotones.com/BigMuffPi/imgs/CircuitonuevoBM.jpg

que al final quedan así en la caja

http://www.pisotones.com/BigMuffPi/imgs/BMinside.jpg

más que nada porque no me coinciden TODOS los componentes y tengo ya las placas a medias... :no_lo_se:
estos son los componentes que compré.... a ver si sirven de algo en este maldito puzzle :(


Resistors (1/4 watt rating)
3 - 100 ohm
1 - 1k
1 - 2k2 (2.2k)
2 - 8k2 (8.2k)
1 - 10k
3 - 15k
2 - 39k
5 - 100k
1 - 390k
3 - 470k
1 - 4M7 (4.7M)

Optional resistors for 3PDT and LED indicator:
2 - 4k7 (4.7k)


Pots (1/4 watt rating)
2 - 100k log (audio) (Volume & Sustain Controls)
1 - 100k linear (Tone Control)


Capacitors (minimum rating 16 volts)
1 - 100pF ceramic
3 - 470pF ceramic
1 - 3900pF ceramic
1 - 0.01uF film
8 - 0.1uF film
1 - 100uF aluminum electrolytic

Optional Capacitor for 3PDT and LED indicator:
1 - 220uF aluminum electrolytic

Transistors
Q1, Q2, Q3, Q4 - 2N5088 or 2N5089

Diodes
4 - 1N4148, 1N914 or 1N34A

La caja, jacks, los potes y el pulsador también los tengo, pero no es importante...


Yo no lo hice porque no me cuadra tener dos impresos partios de uno solo es que se complica la vaina reconectar las pistas; prefiero un solo impreso ap los componentes y una caja más grande pa colocarlo; esta es para caja peques!!!!! ya que el impreso es doble bueno guíate por el layout y ve que va en donde y los sueldas!!!!!
Subir
dani simons
#6 por dani simons el 22/10/2010
he desmontado mi guitarra (la verdad no se porke)desmontar lo que se dice desmontar no e kitado el golpeador y ahora no se como ponerlo porke las pastillas llebavan unos muelles prfavor ayudarme
Subir
mckeiton Baneado
#7 por mckeiton el 24/10/2010
huhuhuhuhuhuhuhu
Subir
godsavemetal
#8 por godsavemetal el 25/10/2010
drantar escribió:
Agradezco mucho vuestra ayuda, pero la historia es que quiero hacerlo justo con este diseño de placas que ya tengo
http://www.pisotones.com/BigMuffPi/imgs/CircuitonuevoBM.jpg

que al final quedan así en la caja

http://www.pisotones.com/BigMuffPi/imgs/BMinside.jpg

más que nada porque no me coinciden TODOS los componentes y tengo ya las placas a medias... :no_lo_se:
estos son los componentes que compré.... a ver si sirven de algo en este maldito puzzle :(


Resistors (1/4 watt rating)
3 - 100 ohm
1 - 1k
1 - 2k2 (2.2k)
2 - 8k2 (8.2k)
1 - 10k
3 - 15k
2 - 39k
5 - 100k
1 - 390k
3 - 470k
1 - 4M7 (4.7M)

Optional resistors for 3PDT and LED indicator:
2 - 4k7 (4.7k)


Pots (1/4 watt rating)
2 - 100k log (audio) (Volume & Sustain Controls)
1 - 100k linear (Tone Control)


Capacitors (minimum rating 16 volts)
1 - 100pF ceramic
3 - 470pF ceramic
1 - 3900pF ceramic
1 - 0.01uF film
8 - 0.1uF film
1 - 100uF aluminum electrolytic

Optional Capacitor for 3PDT and LED indicator:
1 - 220uF aluminum electrolytic

Transistors
Q1, Q2, Q3, Q4 - 2N5088 or 2N5089

Diodes
4 - 1N4148, 1N914 or 1N34A

La caja, jacks, los potes y el pulsador también los tengo, pero no es importante...


Estimado amigo si no encuentran el layout tiren esas placas y hagan las que publico al inicio de esta página son la de Aron Nelson el más famoso de los BIG MUFF TRI no estén penando que la placa es peque y cabe en una caja chica ea no se hagan bolas y sobre el trani es compatible con el 2N3904 el 2N2222A o también colocando algunos darlinton como el MPSA13 o 14 e inclusive con el MPSA18 de mayor ganancia!!!!! es cosa de experimentar y no se hagan bolas!!!! por ahi circula un BIG MUFF PI con 4 potes a ver si lo subo más tarzán!!!!!!!!!!!!!!!!!!
Subir
drantar
#9 por drantar el 26/10/2010
Pero en esa placa puedo montar los componentes que tengo?? o tendré que comprar otros?? Es que como ya dije arriba estoy un poco verde en esto de la electrónica y lo de experimentar lo dejo para más adelante, ahora me gustaría poder acabar el Big Muff, si es con otra placa pues me da igual.
Un saludo a todos y gracias por la ayuda :aplausos::aplausos::aplausos:
Subir
godsavemetal
#10 por godsavemetal el 26/10/2010
drantar escribió:
Pero en esa placa puedo montar los componentes que tengo?? o tendré que comprar otros?? Es que como ya dije arriba estoy un poco verde en esto de la electrónica y lo de experimentar lo dejo para más adelante, ahora me gustaría poder acabar el Big Muff, si es con otra placa pues me da igual.
Un saludo a todos y gracias por la ayuda :aplausos::aplausos::aplausos:


Compara los bBILL MATERIALS o lista de materiales que tienes con el que te propongo a ver si hay muchos en común y ya ponte a HACERLO!!!! es un pedalazo!!!!!
Subir
