Conexión correcta para hacer una mod.

Krist
#1 por Krist el 22/09/2016

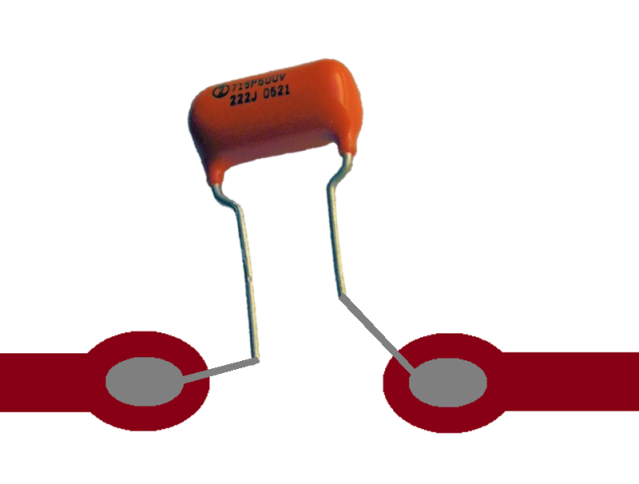

Hola, pues he decidido meter mano al bsiab2 y hacerle una mod, consiste en cambiar un condensador de 470 pf por otro de silver mica 560 pf.

El caso, es que quiero añadir un switch para poder elegir entre usar uno, u otro.

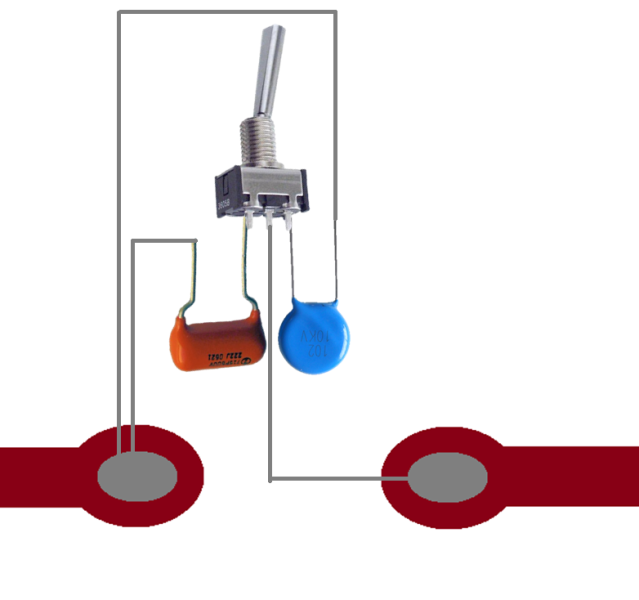

No tengo estudios de electrónica, pero creo que para llevar a cabo esto, la conexión debe ser así, ¿cierto?


Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
litlle00
#2 por litlle00 el 27/09/2016
Saludos ilicitano!! Esta mod que quieres hacerle al Bsab apenas se aprecia. Yo he probado con muchos tipos de condensadores y valores ( lenteja, silver mica, poliestireno, y alguno más por ahí.... 470pf, 560pf y 680... y nada te aseguro que si algo cambia, es prácticamente inapreciable ( se supone que a mayor valor.. más medios ). he probado alguna mod más.. y nada. Lo único que cambia realmente el sonido del pedal.... como ya muy bien sabes, es el condensador c13 conocido como el condensador del gran tonny ; ) De cualquier modo, si quieres probar nunca está de más. Te subo un dibujo de como lo hago yo, xk es diferente y me da que así no va a funcionar. Saludos!
Subir
Krist
#3 por Krist el 27/09/2016
Pues muchas gracias compañero, si dices que esas mod. no hacen prácticamente nada, no me meto a hacerlo.

El del condensador como dices yo lo tengo con un zócalo por probar en su día, y suelo tenerlo quitado.

Gracias!
Subir
litlle00
#4 por litlle00 el 27/09/2016
Así lo hago yo. Necesitas un DPDT ON-ON (6 pines)... también se podría hacer con un 3pdt toggle (9 pines) dejando sin nada los 3 que sobran.


http://subefotos.com/ver/?d6c51e13ea9122ee384da45a9c1abd92o.jpg

Se podria poner un switch para activar o desactivar el condensador c13... sería iwal que la imagen... poner el c13 dnd la lenteja y dnd el condensador rosa no poner nada. Saludos! ya nos cuentas tu experiencia si te animas.
Subir
1
litlle00
#5 por litlle00 el 27/09/2016
Si te quieres animar a ponerle el switch para el c13... es una buena opción. Yo tengo uno así, y cuando utilizo el pedal con poco gain a veces "conecto" el c13.. le da un toque opaco que queda muy bien. Saludos!
Subir
